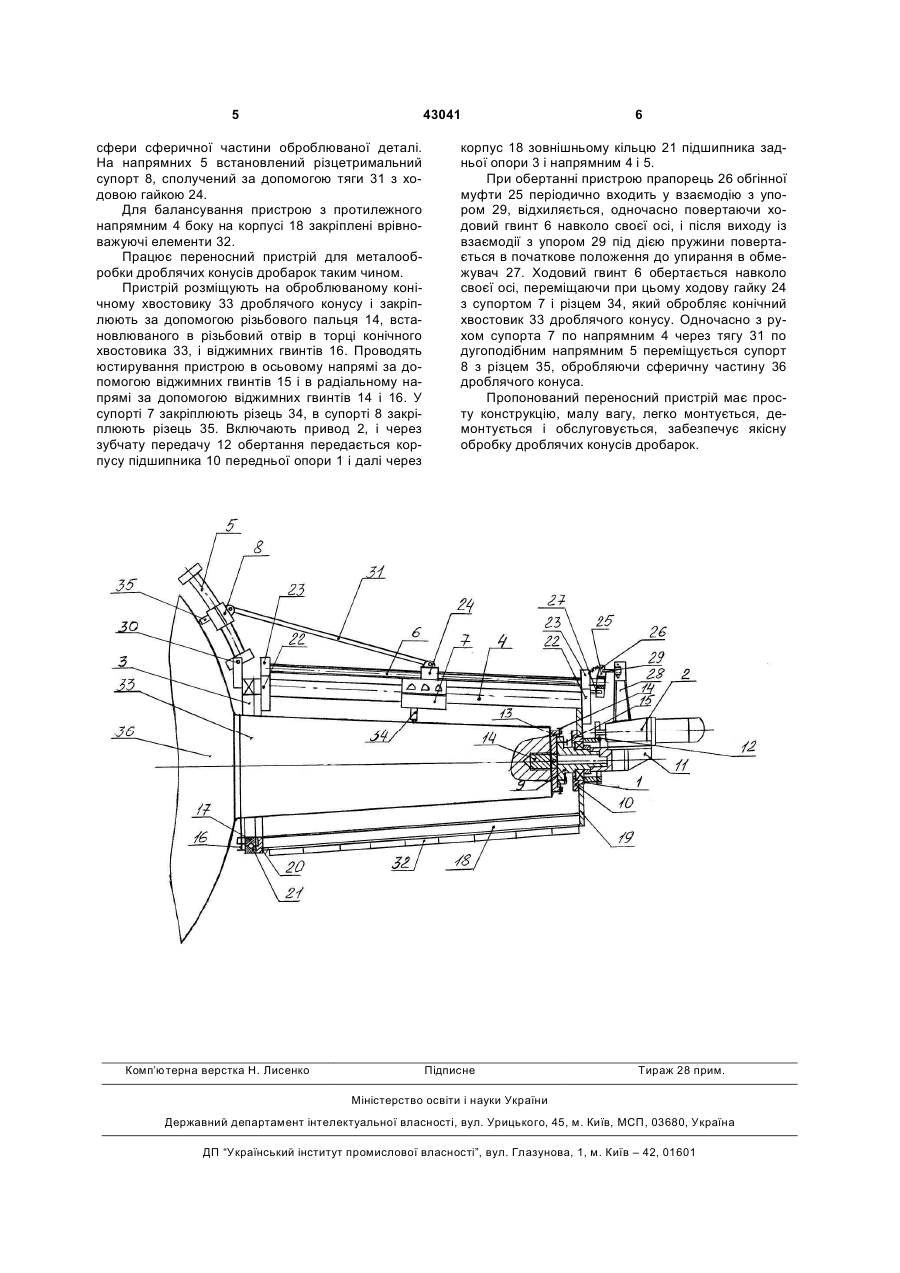

Переносний пристрій для металообробки дробильних конусів дробарок

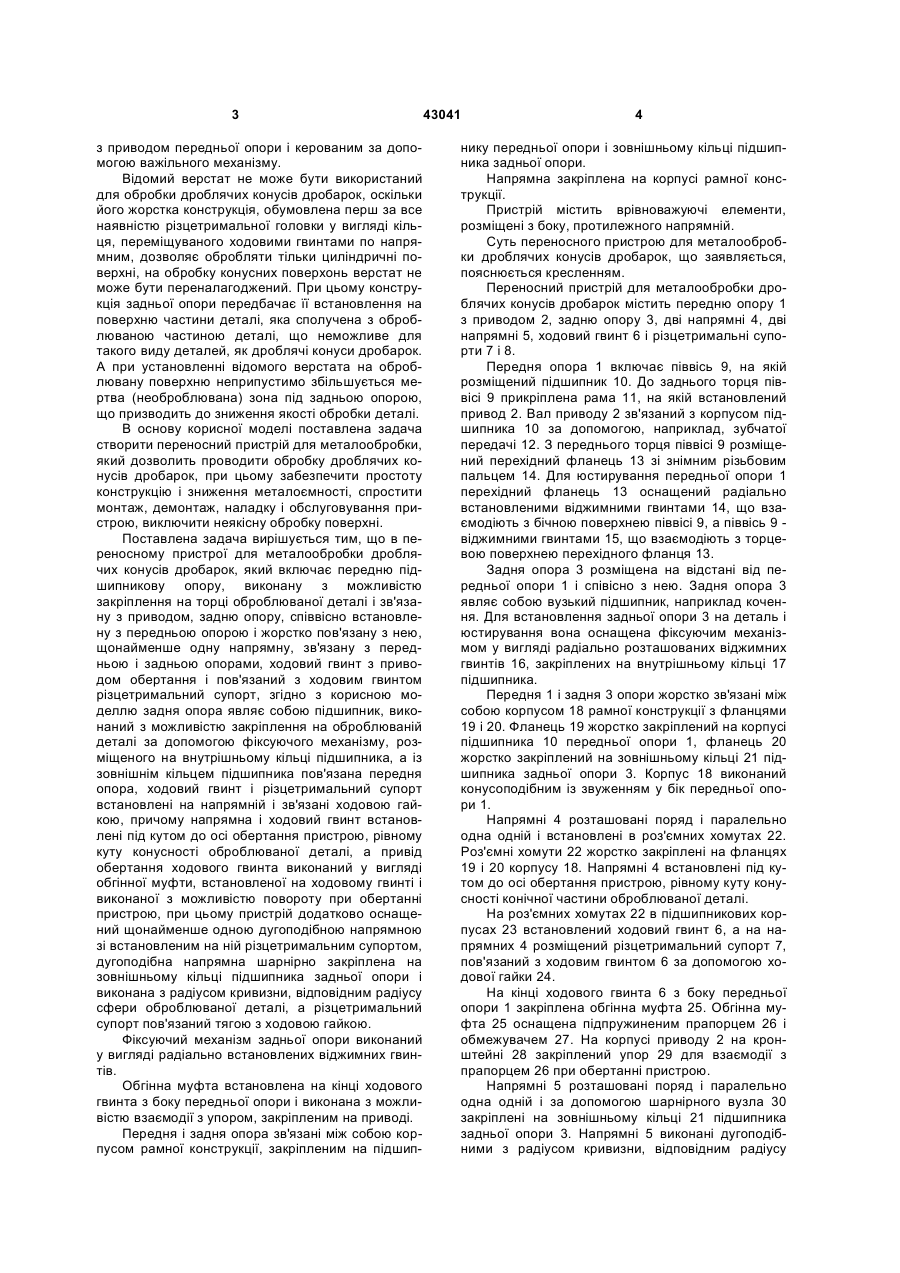

1. Переносний пристрій для металообробки дробильних конусів дробарок, що містить передню підшипникову опору, виконану з можливістю закріплення на торці оброблюваної деталі і зв'язану з приводом, задню опору, співвісно встановлену з передньою опорою і жорстко зв'язану з нею, щонайменше одну напрямну, зв'язану з передньою і задньою опорами, ходовий гвинт з приводом обертання і зв'язаний з ходовим гвинтом різцетримальний супорт, який відрізняється тим, що задня опора являє собою підшипник, виконаний з можливістю закріплення на оброблюваній деталі за допомогою фіксуючого механізму, розміщеного на внутрішньому кільці підшипника, а із зовнішнім кільцем підшипника зв'язана передня опора, ходовий гвинт і різцетримальний супорт встановлені на напрямній і зв'язані ходовою гайкою, причому напрямна і ходовий гвинт встановлені під кутом до осі обертання пристрою, рівному куту конусності оброблюваної деталі, а привід обертання ходового гвинта виконаний у вигляді обгінної муфти, встановленої на ходовому гвинті і виконаної з можливістю повороту при обертанні пристрою, при цьому U 2 43041 1 3 з приводом передньої опори і керованим за допомогою важільного механізму. Відомий верстат не може бути використаний для обробки дроблячих конусів дробарок, оскільки його жорстка конструкція, обумовлена перш за все наявністю різцетримальної головки у вигляді кільця, переміщуваного ходовими гвинтами по напрямним, дозволяє обробляти тільки циліндричні поверхні, на обробку конусних поверхонь верстат не може бути переналагоджений. При цьому конструкція задньої опори передбачає її встановлення на поверхню частини деталі, яка сполучена з оброблюваною частиною деталі, що неможливе для такого виду деталей, як дроблячі конуси дробарок. А при установленні відомого верстата на оброблювану поверхню неприпустимо збільшується мертва (необроблювана) зона під задньою опорою, що призводить до зниження якості обробки деталі. В основу корисної моделі поставлена задача створити переносний пристрій для металообробки, який дозволить проводити обробку дроблячих конусів дробарок, при цьому забезпечити простоту конструкцію і зниження металоємності, спростити монтаж, демонтаж, наладку і обслуговування пристрою, виключити неякісну обробку поверхні. Поставлена задача вирішується тим, що в переносному пристрої для металообробки дроблячих конусів дробарок, який включає передню підшипникову опору, виконану з можливістю закріплення на торці оброблюваної деталі і зв'язану з приводом, задню опору, співвісно встановлену з передньою опорою і жорстко пов'язану з нею, щонайменше одну напрямну, зв'язану з передньою і задньою опорами, ходовий гвинт з приводом обертання і пов'язаний з ходовим гвинтом різцетримальний супорт, згідно з корисною моделлю задня опора являє собою підшипник, виконаний з можливістю закріплення на оброблюваній деталі за допомогою фіксуючого механізму, розміщеного на внутрішньому кільці підшипника, а із зовнішнім кільцем підшипника пов'язана передня опора, ходовий гвинт і різцетримальний супорт встановлені на напрямній і зв'язані ходовою гайкою, причому напрямна і ходовий гвинт встановлені під кутом до осі обертання пристрою, рівному куту конусності оброблюваної деталі, а привід обертання ходового гвинта виконаний у вигляді обгінної муфти, встановленої на ходовому гвинті і виконаної з можливістю повороту при обертанні пристрою, при цьому пристрій додатково оснащений щонайменше одною дугоподібною напрямною зі встановленим на ній різцетримальним супортом, дугоподібна напрямна шарнірно закріплена на зовнішньому кільці підшипника задньої опори і виконана з радіусом кривизни, відповідним радіусу сфери оброблюваної деталі, а різцетримальний супорт пов'язаний тягою з ходовою гайкою. Фіксуючий механізм задньої опори виконаний у вигляді радіально встановлених віджимних гвинтів. Обгінна муфта встановлена на кінці ходового гвинта з боку передньої опори і виконана з можливістю взаємодії з упором, закріпленим на приводі. Передня і задня опора зв'язані між собою корпусом рамної конструкції, закріпленим на підшип 43041 4 нику передньої опори і зовнішньому кільці підшипника задньої опори. Напрямна закріплена на корпусі рамної конструкції. Пристрій містить врівноважуючі елементи, розміщені з боку, протилежного напрямній. Суть переносного пристрою для металообробки дроблячих конусів дробарок, що заявляється, пояснюється кресленням. Переносний пристрій для металообробки дроблячих конусів дробарок містить передню опору 1 з приводом 2, задню опору 3, дві напрямні 4, дві напрямні 5, ходовий гвинт 6 і різцетримальні супорти 7 і 8. Передня опора 1 включає піввісь 9, на якій розміщений підшипник 10. До заднього торця піввісі 9 прикріплена рама 11, на якій встановлений привод 2. Вал приводу 2 зв'язаний з корпусом підшипника 10 за допомогою, наприклад, зубчатої передачі 12. З переднього торця піввісі 9 розміщений перехідний фланець 13 зі знімним різьбовим пальцем 14. Для юстирування передньої опори 1 перехідний фланець 13 оснащений радіально встановленими віджимними гвинтами 14, що взаємодіють з бічною поверхнею піввісі 9, а піввісь 9 віджимними гвинтами 15, що взаємодіють з торцевою поверхнею перехідного фланця 13. Задня опора 3 розміщена на відстані від передньої опори 1 і співісно з нею. Задня опора 3 являє собою вузький підшипник, наприклад кочення. Для встановлення задньої опори 3 на деталь і юстирування вона оснащена фіксуючим механізмом у вигляді радіально розташованих віджимних гвинтів 16, закріплених на внутрішньому кільці 17 підшипника. Передня 1 і задня 3 опори жорстко зв'язані між собою корпусом 18 рамної конструкції з фланцями 19 і 20. Фланець 19 жорстко закріплений на корпусі підшипника 10 передньої опори 1, фланець 20 жорстко закріплений на зовнішньому кільці 21 підшипника задньої опори 3. Корпус 18 виконаний конусоподібним із звуженням у бік передньої опори 1. Напрямні 4 розташовані поряд і паралельно одна одній і встановлені в роз'ємних хомутах 22. Роз'ємні хомути 22 жорстко закріплені на фланцях 19 і 20 корпусу 18. Напрямні 4 встановлені під кутом до осі обертання пристрою, рівному куту конусності конічної частини оброблюваної деталі. На роз'ємних хомутах 22 в підшипникових корпусах 23 встановлений ходовий гвинт 6, а на напрямних 4 розміщений різцетримальний супорт 7, пов'язаний з ходовим гвинтом 6 за допомогою ходової гайки 24. На кінці ходового гвинта 6 з боку передньої опори 1 закріплена обгінна муфта 25. Обгінна муфта 25 оснащена підпружиненим прапорцем 26 і обмежувачем 27. На корпусі приводу 2 на кронштейні 28 закріплений упор 29 для взаємодії з прапорцем 26 при обертанні пристрою. Напрямні 5 розташовані поряд і паралельно одна одній і за допомогою шарнірного вузла 30 закріплені на зовнішньому кільці 21 підшипника задньої опори 3. Напрямні 5 виконані дугоподібними з радіусом кривизни, відповідним радіусу 5 43041 сфери сферичної частини оброблюваної деталі. На напрямних 5 встановлений різцетримальний супорт 8, сполучений за допомогою тяги 31 з ходовою гайкою 24. Для балансування пристрою з протилежного напрямним 4 боку на корпусі 18 закріплені врівноважуючі елементи 32. Працює переносний пристрій для металообробки дроблячих конусів дробарок таким чином. Пристрій розміщують на оброблюваному конічному хвостовику 33 дроблячого конусу і закріплюють за допомогою різьбового пальця 14, встановлюваного в різьбовий отвір в торці конічного хвостовика 33, і віджимних гвинтів 16. Проводять юстирування пристрою в осьовому напрямі за допомогою віджимних гвинтів 15 і в радіальному напрямі за допомогою віджимних гвинтів 14 і 16. У супорті 7 закріплюють різець 34, в супорті 8 закріплюють різець 35. Включають привод 2, і через зубчату передачу 12 обертання передається корпусу підшипника 10 передньої опори 1 і далі через Комп’ютерна верстка Н. Лиcенко 6 корпус 18 зовнішньому кільцю 21 підшипника задньої опори 3 і напрямним 4 і 5. При обертанні пристрою прапорець 26 обгінної муфти 25 періодично входить у взаємодію з упором 29, відхиляється, одночасно повертаючи ходовий гвинт 6 навколо своєї осі, і після виходу із взаємодії з упором 29 під дією пружини повертається в початкове положення до упирання в обмежувач 27. Ходовий гвинт 6 обертається навколо своєї осі, переміщаючи при цьому ходову гайку 24 з супортом 7 і різцем 34, який обробляє конічний хвостовик 33 дроблячого конусу. Одночасно з рухом супорта 7 по напрямним 4 через тягу 31 по дугоподібним напрямним 5 переміщується супорт 8 з різцем 35, обробляючи сферичну частину 36 дроблячого конуса. Пропонований переносний пристрій має просту конструкцію, малу вагу, легко монтується, демонтується і обслуговується, забезпечує якісну обробку дроблячих конусів дробарок. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
