Регулятор частоти обертання двигуна внутрішнього згоряння з наддувом
Номер патенту: 11807
Опубліковано: 25.12.1996
Автори: Климчук Василь Пилипович, Варва Василь Костянтинович
Формула / Реферат
1. Регулятор частоты вращения двигателя внутреннего сгорания с наддувом, содержащий чувствительный элемент, связанный с органом дозирования топливоподачи через двуплечий рычаг и тягу с упором, узел изменения подачи топлива, выполненный в виде ограничителя хода двуплечего рычага, регулируемого по углу наклона и неподвижно закрепленного на валике, установленном в корпусе регулятора с возможностью осевого перемещения, пневматический корректор, подключенный к впускному трубопроводу двигателя и связанный своим штоком с упором тяги через два передаточных рычага, шарнирно соединенных между собой и размещенных на валике, снабженном канавкой для размещения одного из передаточных рычагов, и пружину, связанную с передаточными рычагами, отличающийся тем, что, с целью его унификации, передаточный рычаг, размещенный в канавке валика, выполнен с дополнительным плечом, а пружина размещена на втором передаточном рычаге и связана с дополнительным плечом первого передаточного рычага.
2. Регулятор по п.1, отличающийся тем, что второй передаточный рычаг снабжен открытой канавкой для размещения его на валике.
Текст

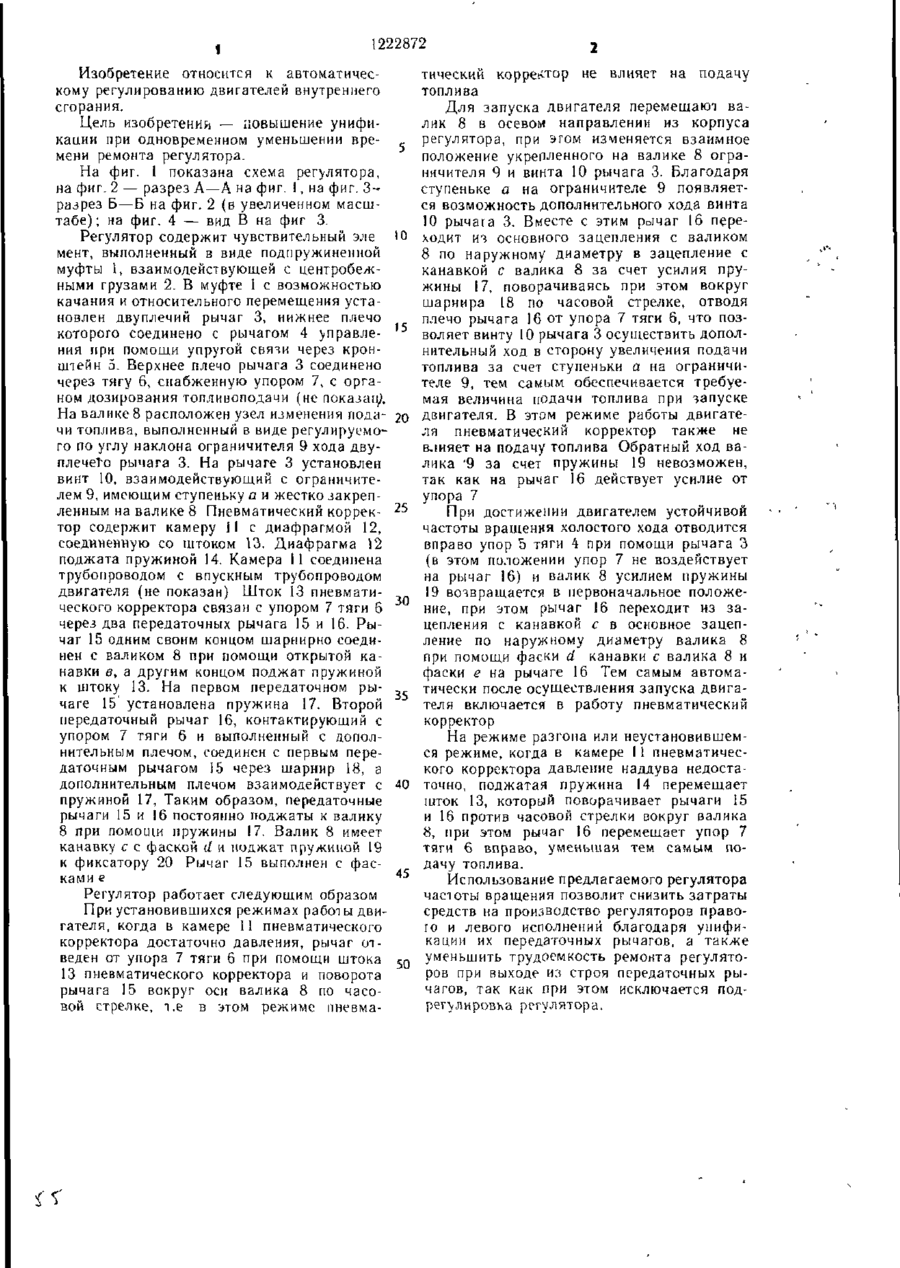

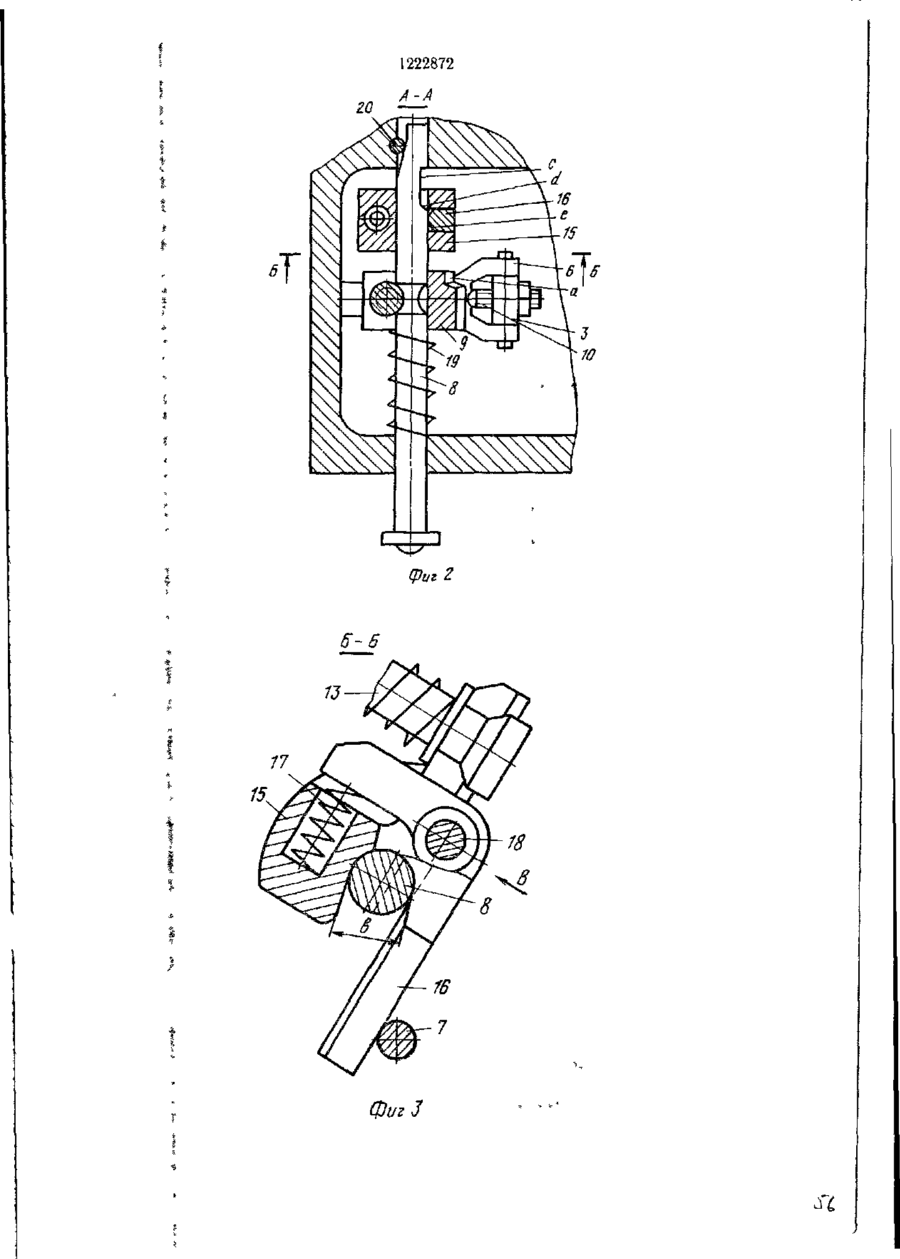

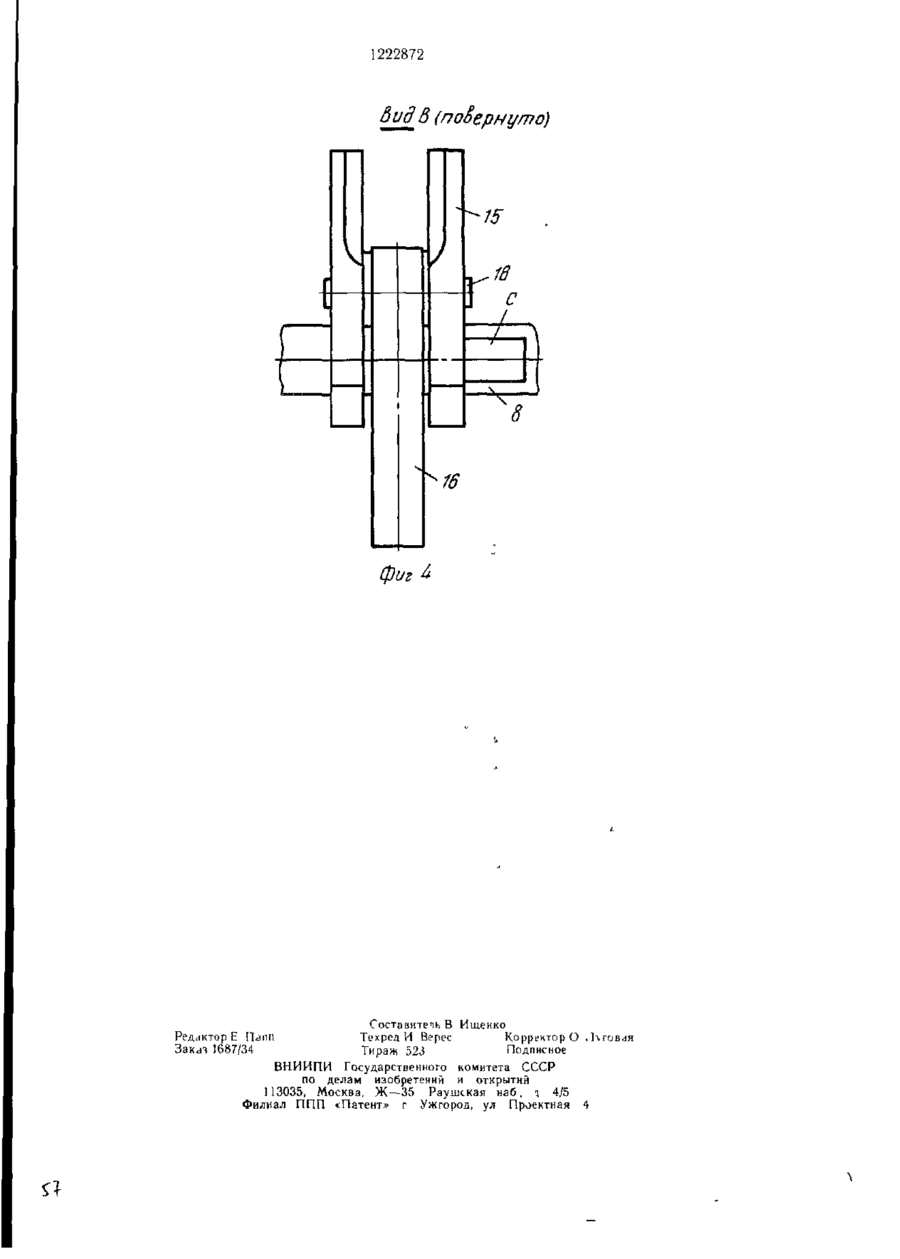

1 РЕГУЛЯТОР ЧАСТОТЫ ВРА ЩЕНИЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ С НАДДУВОМ, содержащий чувствительный элемент, связанный с органом дозирования топливоподачм через двуплечий рычаг и тягу с упором, уіет изменения подачи топлива, выполненный в виде ограничителя хода двуплечего рычага, регулируемого по углу наклона и неподвижно закрепленного на валике, установленном в корпусе регулятора с возможностью осевого перемещения, пневматический корректор, подключенный к впускному трубопроводу двигателя и связанный своим штоком L упором тяги через два передаточных рычага, шарнирно ^единенных между собой и размещенных на валике, снабженном канавкой для размещения одного из передаточных рычагов, и пружину, связанную с передаточными рычагами, отличающийся тем, что, с целью его унификации, передаточный рычаг, размещенный в канавке валика, выполнен с дополнительным плечом, а пружина размещена на втором передаточном рычаге и связана с дополнительным плечом первого передаточної о рычага 2 Регулятор по п 1, отличающийся гем, что второй передаточный рьічаі снабжен от крытой канавкой для размещения его на валике f5
ДивитисяДодаткова інформація
Назва патенту англійськоюController of frequency of rotation of combustion engine with supercharge
Автори англійськоюKlymchuk Vasyl Pylypovych, Varva Vasyl Kostiantynovych
Назва патенту російськоюРегулятор частоты вращения двигателя внутреннего сгорания с наддувом
Автори російськоюКлимчук Василий Филиппович, Варва Василий Константинович
МПК / Мітки
МПК: F02D 23/00
Мітки: регулятор, згоряння, двигуна, обертання, наддувом, внутрішнього, частоти
Код посилання
