Відцентровий регулятор швидкості для двигуна внутрішнього згоряння з наддувом
Номер патенту: 15964
Опубліковано: 29.08.1997
Автори: Поляков Мойсей Лазарович, Климчук Василь Пилипович, Ковалець Юлій Андрійович, Варва Василь Костянтинович
Формула / Реферат

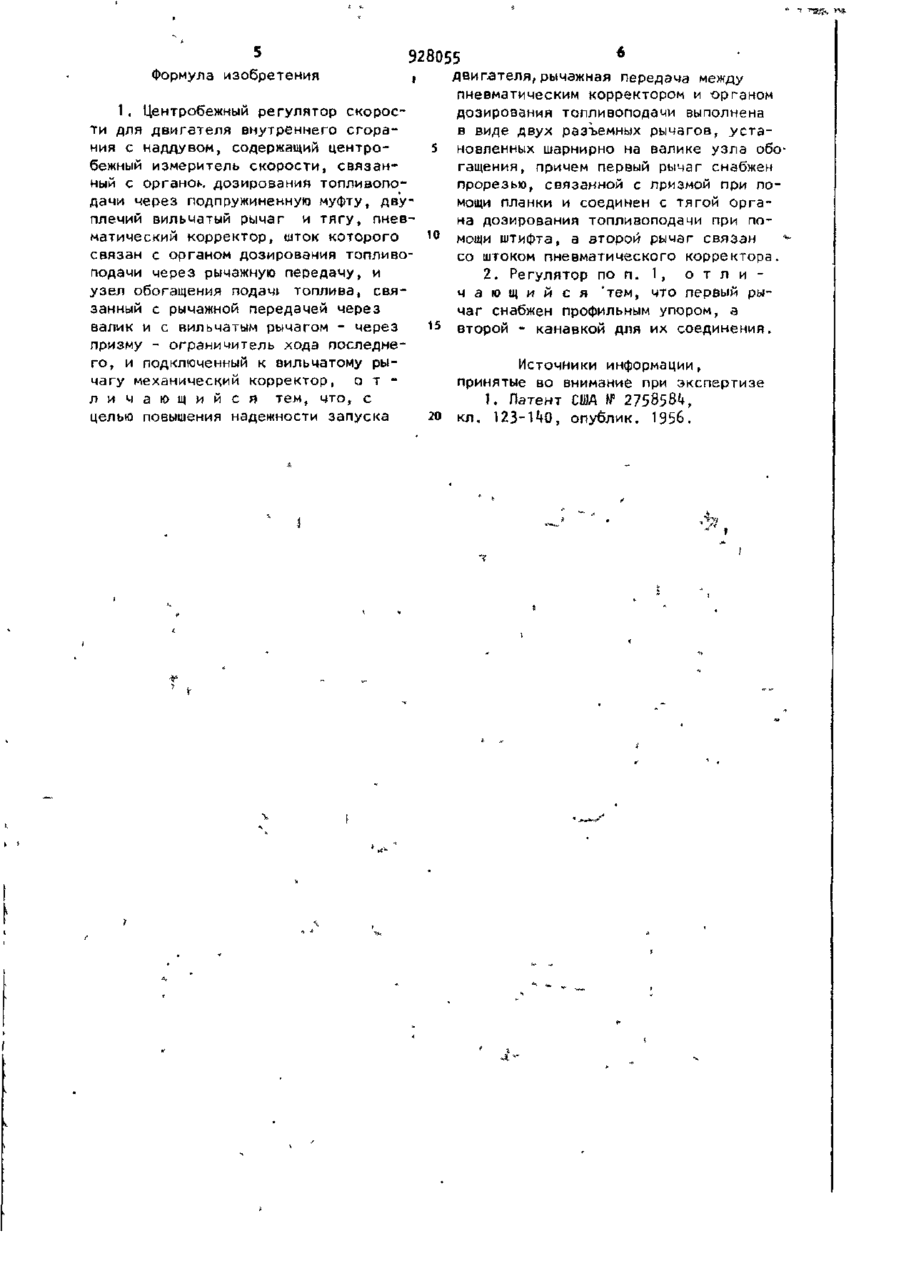

1. Центробежный регулятор скорости для двигателя внутреннего сгорания с наддувом, содержащий центробежный измеритель скорости, связанный с органом дозирования топливоподачи через подпружиненную муфту, двуплечий вильчатый рычаг и тягу, пневматический корректор, шток которого связан с органом дозирования топливоподачи через рычажную передачу, и узел обогащения подачи топлива, связанный с рычажной передачей через валик и с вильчатым рычагом — через призму - ограничитель хода последнего, и подключенный к вильчатому рычагу механический корректор, отличающийся тем, что, с целью повышения надежности запуска двигателя, рычажная передача между пневматическим корректором и органом дозирования топливоподачи выполнена в виде двух разъемных рычагов, установленных шарнирно на сал икс узла обогащения, причем первый рычаг снабжен прорезью, связанной с призмой при помощи планки и соединен с тягой органа дозирования топлипоподачи при помощи штифта, а второй рычаг связан со штоком пневматического корректора. 2. Регулятор по п. 1, отличающийся тем, что первый рычаг снабжен профильным упором, а второй - канавкой для их соединения.
Текст

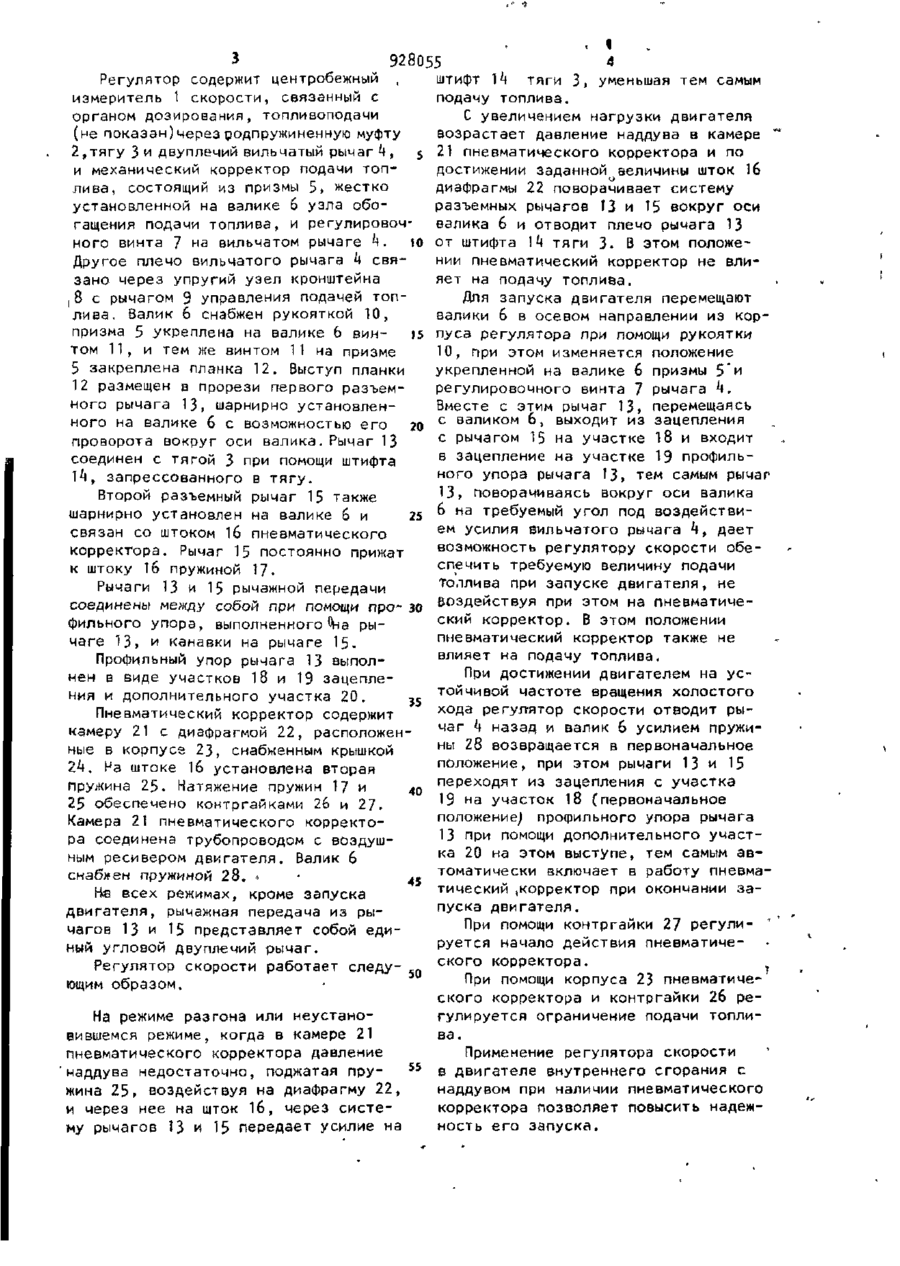

ОПИСАН ИЗОБРЕТЕН Союз Советских Социалистически* Республик К АВТОРСКОМУ (И) 928055 СВИДЕТЕЛЬСТВУ (61) Дополннтельноек авт. свид-ву — (22)3аяедено 120 9,8 0
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal speed controller for combustion engine with supercharger
Автори англійськоюKovalets Yulii Andriiovych, Varva Vasyl Kostiantynovych, Poliakov Moisei Lazarovych, Klymchuk Vasyl Pylypovych
Назва патенту російськоюЦентробежный регулятор скорости для двигателя внутреннего сгорания с наддувом
Автори російськоюКовалец Юлий Андреевич, Варва Василий Константинович, Поляков Моисей Лазаревич, Климчук Василий Филиппович
МПК / Мітки
МПК: F02D 23/00
Мітки: відцентровий, згоряння, регулятор, двигуна, наддувом, внутрішнього, швидкості
