Імпульсна динамічна муфта
Номер патенту: 43167
Опубліковано: 15.11.2001
Автори: Комар Роман Васильович, Шевчук Ігор Михайлович, Лясота Оксана Михайлівна, Гевко Іван Богданович
Формула / Реферат
Імпульсна динамічна муфта, що містить імпульсатор знакопостійних імпульсів, вхідний і вихідний вали, планетарний механізм, в якому центральне колесо із внутрішніми зубцями і водило встановлені на вхідному валу, а центральне колесо із зовнішніми зубцями - на вихідному валу імпульсатора, який відрізняється тим, що сателіти планетарного механізму виконані складеними із маточини і зубчастого вінця, причому зубчастий вінець, що виготовлений із гвинтової заготовки, насаджено на маточину і одним або кількома витками прикріплено до неї, а решта витків кінематично зв'язані із поверхнею маточини з можливістю зворотно-поступального переміщення.
Текст

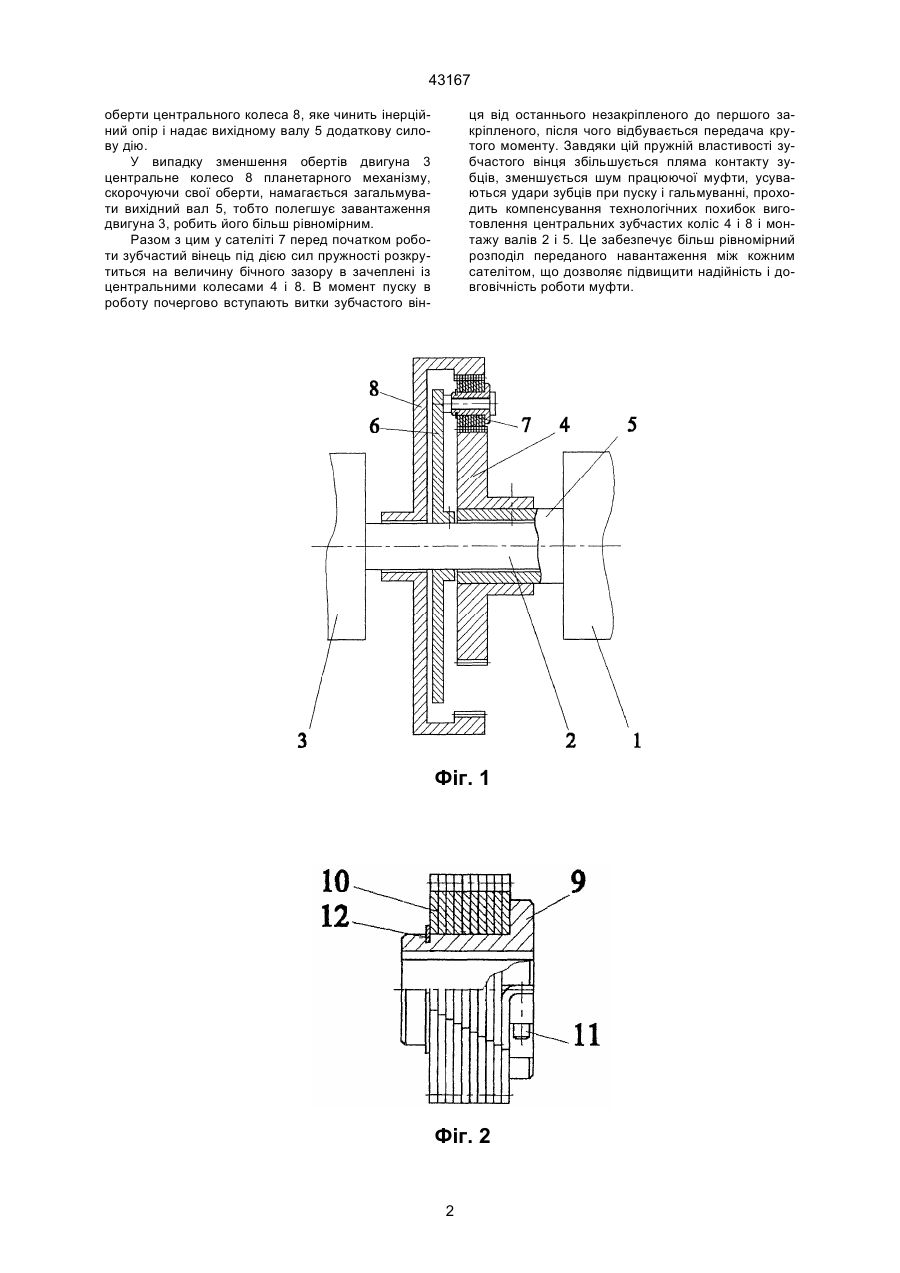

Імпульсна динамічна муфта, що містить імпульсатор знакопостійних імпульсів, вхідний і вихід 43167 оберти центрального колеса 8, яке чинить інерційний опір і надає вихідному валу 5 додаткову силову дію. У випадку зменшення обертів двигуна 3 центральне колесо 8 планетарного механізму, скорочуючи свої оберти, намагається загальмувати вихідний вал 5, тобто полегшує завантаження двигуна 3, робить його більш рівномірним. Разом з цим у сателіті 7 перед початком роботи зубчастий вінець під дією сил пружності розкрутиться на величину бічного зазору в зачеплені із центральними колесами 4 і 8. В момент пуску в роботу почергово вступають витки зубчастого він ця від останнього незакріпленого до першого закріпленого, після чого відбувається передача крутого моменту. Завдяки цій пружній властивості зубчастого вінця збільшується пляма контакту зубців, зменшується шум працюючої муфти, усуваються удари зубців при пуску і гальмуванні, проходить компенсування технологічних похибок виготовлення центральних зубчастих коліс 4 і 8 і монтажу валів 2 і 5. Це забезпечує більш рівномірний розподіл переданого навантаження між кожним сателітом, що дозволяє підвищити надійність і довговічність роботи муфти. Фіг. 1 Фіг. 2 2 43167 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
