Змішувач для сипких матеріалів
Номер патенту: 67463
Опубліковано: 27.02.2012
Автори: Комкіна Наталія Вікторівна, Мікульонок Ігор Олегович, Андреєв Ігор Анатолійович
Формула / Реферат
1. Змішувач для сипких матеріалів, що містить бункер, гнучке днище з жорсткою центральною частиною, закріплений на центральній частині днища вібратор, а також систему змонтованих в бункері поздовжніх змішувальних елементів, один кінець кожного з яких закріплено на стінці бункера, а другий - на закріпленій на центральній частині днища тязі, який відрізняться тим, що тягу виконано у вигляді стрижня, а кожний з поздовжніх змішувальних елементів - у вигляді телескопічних трубок, виконаних з можливістю вільного руху одна відносно одної.
2. Змішувач за п. 1, який відрізняться тим, що кожний з поздовжніх змішувальних елементів розміщено всередині захисної гофрованої оболонки.
Текст

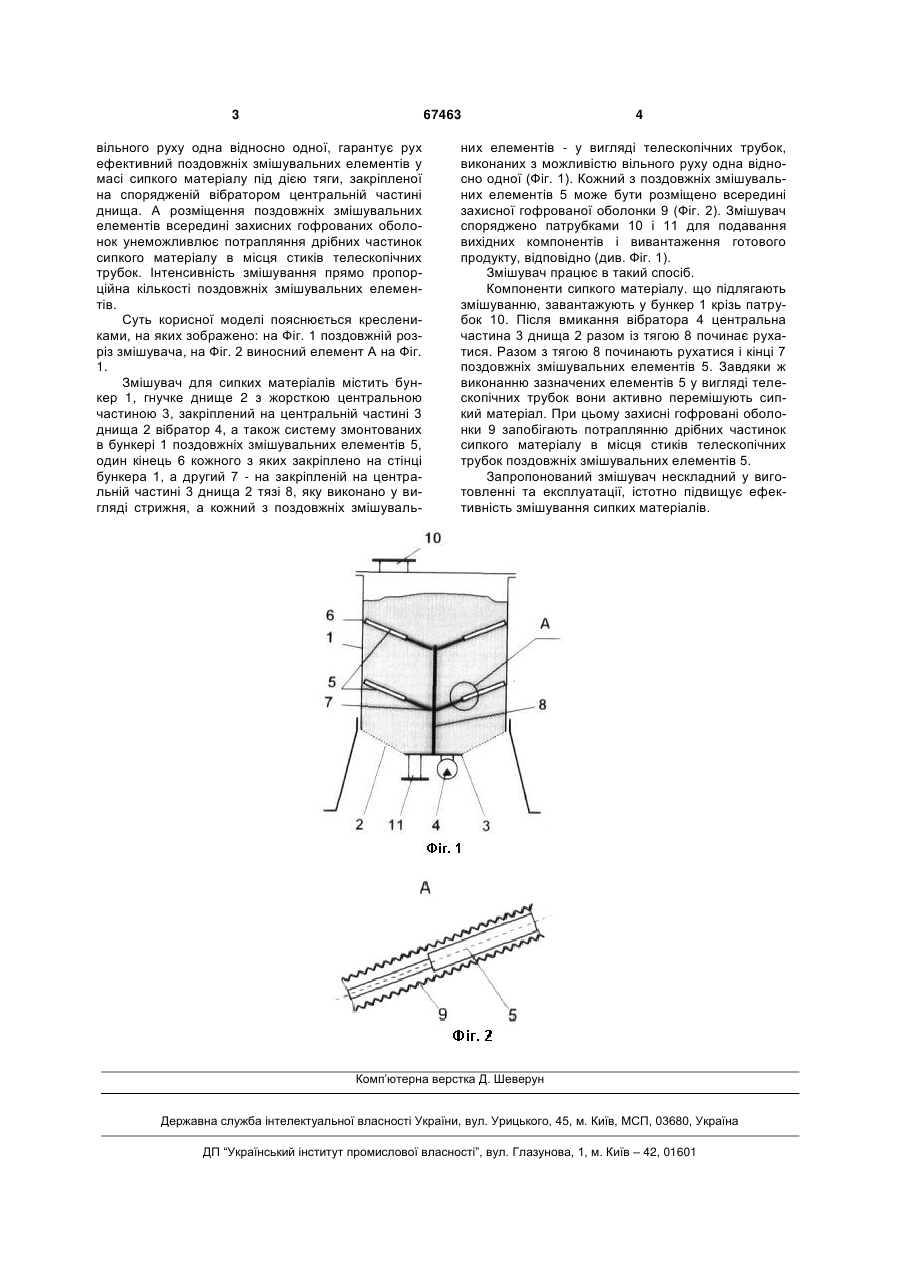

1. Змішувач для сипких матеріалів, що містить бункер, гнучке днище з жорсткою центральною частиною, закріплений на центральній частині 3 67463 вільного руху одна відносно одної, гарантує рух ефективний поздовжніх змішувальних елементів у масі сипкого матеріалу під дією тяги, закріпленої на спорядженій вібратором центральній частині днища. А розміщення поздовжніх змішувальних елементів всередині захисних гофрованих оболонок унеможливлює потрапляння дрібних частинок сипкого матеріалу в місця стиків телескопічних трубок. Інтенсивність змішування прямо пропорційна кількості поздовжніх змішувальних елементів. Суть корисної моделі пояснюється креслениками, на яких зображено: на Фіг. 1 поздовжній розріз змішувача, на Фіг. 2 виносний елемент А на Фіг. 1. Змішувач для сипких матеріалів містить бункер 1, гнучке днище 2 з жорсткою центральною частиною 3, закріплений на центральній частині 3 днища 2 вібратор 4, а також систему змонтованих в бункері 1 поздовжніх змішувальних елементів 5, один кінець 6 кожного з яких закріплено на стінці бункера 1, а другий 7 - на закріпленій на центральній частині 3 днища 2 тязі 8, яку виконано у вигляді стрижня, а кожний з поздовжніх змішуваль 4 них елементів - у вигляді телескопічних трубок, виконаних з можливістю вільного руху одна відносно одної (Фіг. 1). Кожний з поздовжніх змішувальних елементів 5 може бути розміщено всередині захисної гофрованої оболонки 9 (Фіг. 2). Змішувач споряджено патрубками 10 і 11 для подавання вихідних компонентів і вивантаження готового продукту, відповідно (див. Фіг. 1). Змішувач працює в такий спосіб. Компоненти сипкого матеріалу. що підлягають змішуванню, завантажують у бункер 1 крізь патрубок 10. Після вмикання вібратора 4 центральна частина 3 днища 2 разом із тягою 8 починає рухатися. Разом з тягою 8 починають рухатися і кінці 7 поздовжніх змішувальних елементів 5. Завдяки ж виконанню зазначених елементів 5 у вигляді телескопічних трубок вони активно перемішують сипкий матеріал. При цьому захисні гофровані оболонки 9 запобігають потраплянню дрібних частинок сипкого матеріалу в місця стиків телескопічних трубок поздовжніх змішувальних елементів 5. Запропонований змішувач нескладний у виготовленні та експлуатації, істотно підвищує ефективність змішування сипких матеріалів. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
