Відсаджувальна машина

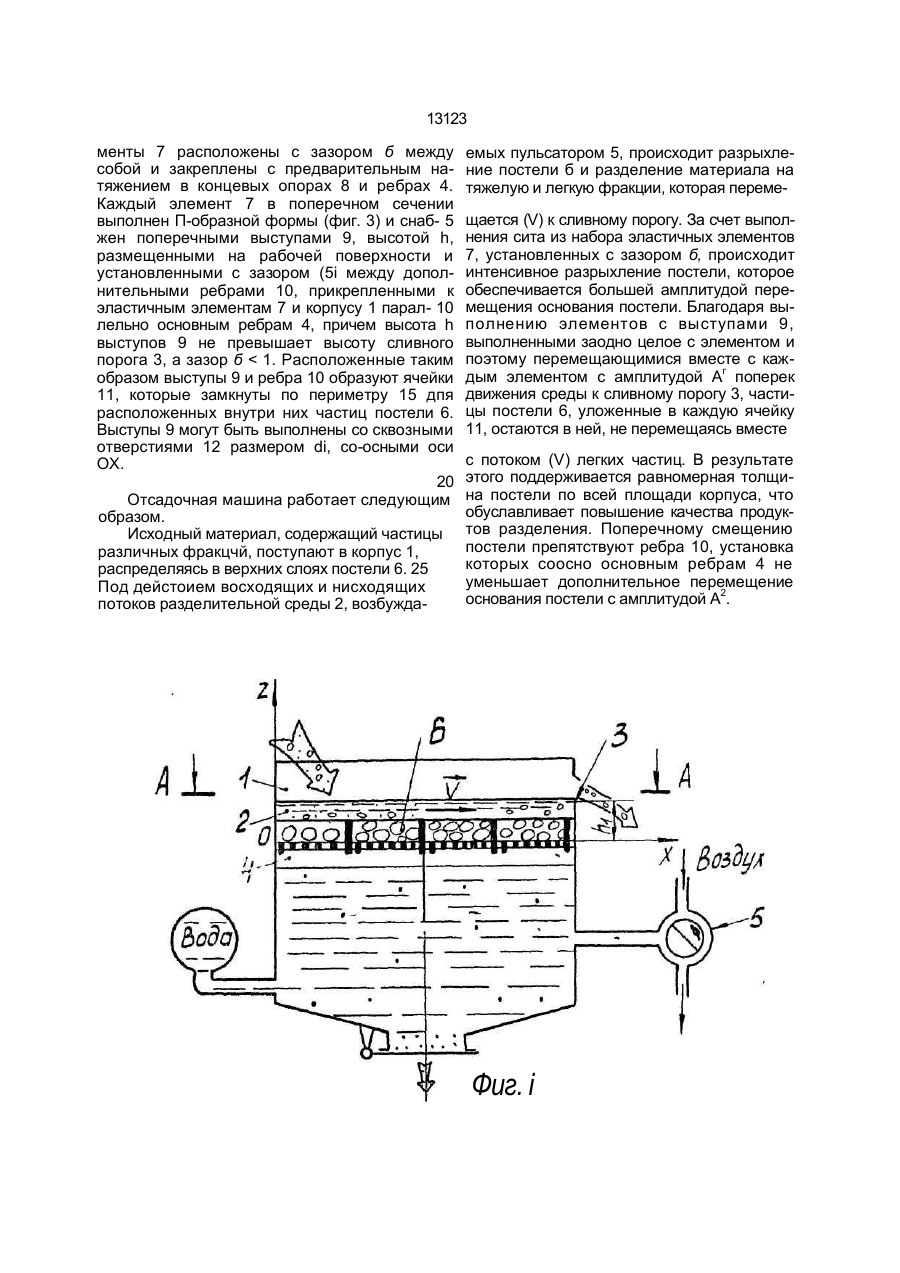

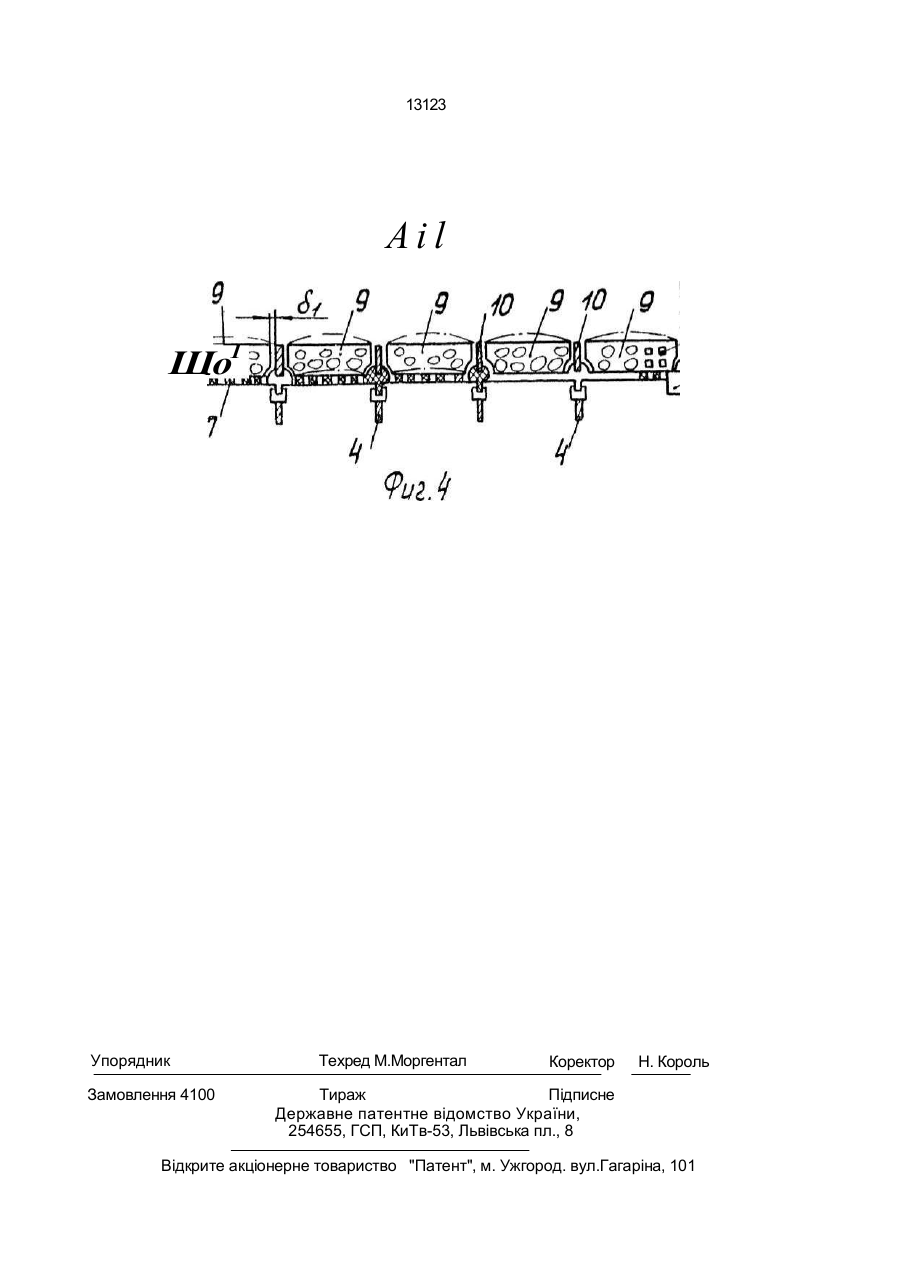

Отсадочная машина, включающая корпус с продольными ребрами, расположенное на ребрах сито в виде набора эластичных элементов, пульсатор, сливной порог, приспособленный для загрузки материала и разгрузки тяжёлых продуктов, о т л и ч а ю щ а я с я тем, что она снабжена дополнительными продольными ребрами, прикрепленными сверху на эластичных элементах параппельно основным, при этом эластичные элементы выполнены с выступами, размещенными по их рабочей поверхности перпендикулярно продольным ребрам с зазором к дополнительным ребрам, причем выступы выполнены высотой меньше высоты сливного порога. с > этом эластичные элементы выполнены с выступами, размещенными на их рабочей поверхности перпендикулярно продольным ребрам с зазором к дополнительным ребрам, причем выступы выполнены с высотой, меньшей высоты сливного порога. На фиг. 1 изображена отсадочная машина, продольный разрез: на фиг. 2 - разрез А-А на фиг. 1. вид сверху; на фиг. 3 - разрез Б-Б на фиг. 2, продольный разрез постели; на фиг. 4 - разрез В-В на фиг. 2, поперечный разрез постели. Отсадочная машина содержит корпус 1 с продольными ребрами 4, с разделительной средой 2, разгрузочными к загрузочными приспособлениями, сливным порогом 3, пульсатор 5 и постель 6, уложенную на сито, выполненное в виде набора эластичных элементов 7 с отверстиями размером d. Эле ю О 13123 менты 7 расположены с зазором б между собой и закреплены с предварительным натяжением в концевых опорах 8 и ребрах 4. Каждый элемент 7 в поперечном сечении выполнен П-образной формы (фиг. 3) и снаб- 5 жен поперечными выступами 9, высотой h, размещенными на рабочей поверхности и установленными с зазором (5i между дополнительными ребрами 10, прикрепленными к эластичным элементам 7 и корпусу 1 парал- 10 лельно основным ребрам 4, причем высота h выступов 9 не превышает высоту сливного порога 3, а зазор б < 1. Расположенные таким образом выступы 9 и ребра 10 образуют ячейки 11, которые замкнуты по периметру 15 дпя расположенных внутри них частиц постели 6. Выступы 9 могут быть выполнены со сквозными отверстиями 12 размером di, co-осными оси ОХ. 20 Отсадочная машина работает следующим образом. Исходный материал, содержащий частицы различных фракцчй, поступают в корпус 1, распределяясь в верхних слоях постели 6. 25 Под дейстоием восходящих и нисходящих потоков разделительной среды 2, возбужда емых пульсатором 5, происходит разрыхление постели б и разделение материала на тяжелую и легкую фракции, которая перемещается (V) к сливному порогу. За счет выполнения сита из набора эластичных элементов 7, установленных с зазором б, происходит интенсивное разрыхление постели, которое обеспечивается большей амплитудой перемещения основания постели. Благодаря выполнению элементов с выступами 9, выполненными заодно целое с элементом и поэтому перемещающимися вместе с каждым элементом с амплитудой Аг поперек движения среды к сливному порогу 3, частицы постели 6, уложенные в каждую ячейку 11, остаются в ней, не перемещаясь вместе с потоком (V) легких частиц. В результате этого поддерживается равномерная толщина постели по всей площади корпуса, что обуславливает повышение качества продуктов разделения. Поперечному смещению постели препятствуют ребра 10, установка которых соосно основным ребрам 4 не уменьшает дополнительное перемещение основания постели с амплитудой А2. Фиг. і L 1 CD Я'Щ L \ 1 1 Of- S УЛ КЩ N ±& 9 // / О 9 ТГ7 b°o°0 OOo, Woo. 9\ ал —nr JL CD CO (Dd ШЙ Щ Ш ШШ rrr Ш CD CD Ш T v-v GZlEl 13123 Ail Що1 Упорядник Замовлення 4100 Техред М.Моргентал Коректор Н. Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород. вул.Гагаріна, 101
