Формула / Реферат

1. Стенд самохідний для розливання сталі, що містить ходову раму, установлену на опорні приводні балансири, на якій розміщена платформа з кареткою, що переміщується, який відрізняється тим, що стенд оснащений механізмом підйому ковша, виконаним у вигляді гвинтів, кожний з яких установлений в стакані і взаємодіє із зубчатими колесами черв'ячно-гвинтових редукторів, закріплених до платформи, при цьому на гвинти, через сферичні підп'ятники, у верхній частині спирається каретка, на торцевих сторонах якої, з можливістю переміщення уздовж напрямних планок, установлені ролики.

2. Стенд самохідний для розливання сталі за п. 1, який відрізняється тим, що ходова рама виконана П-подібною.

Текст

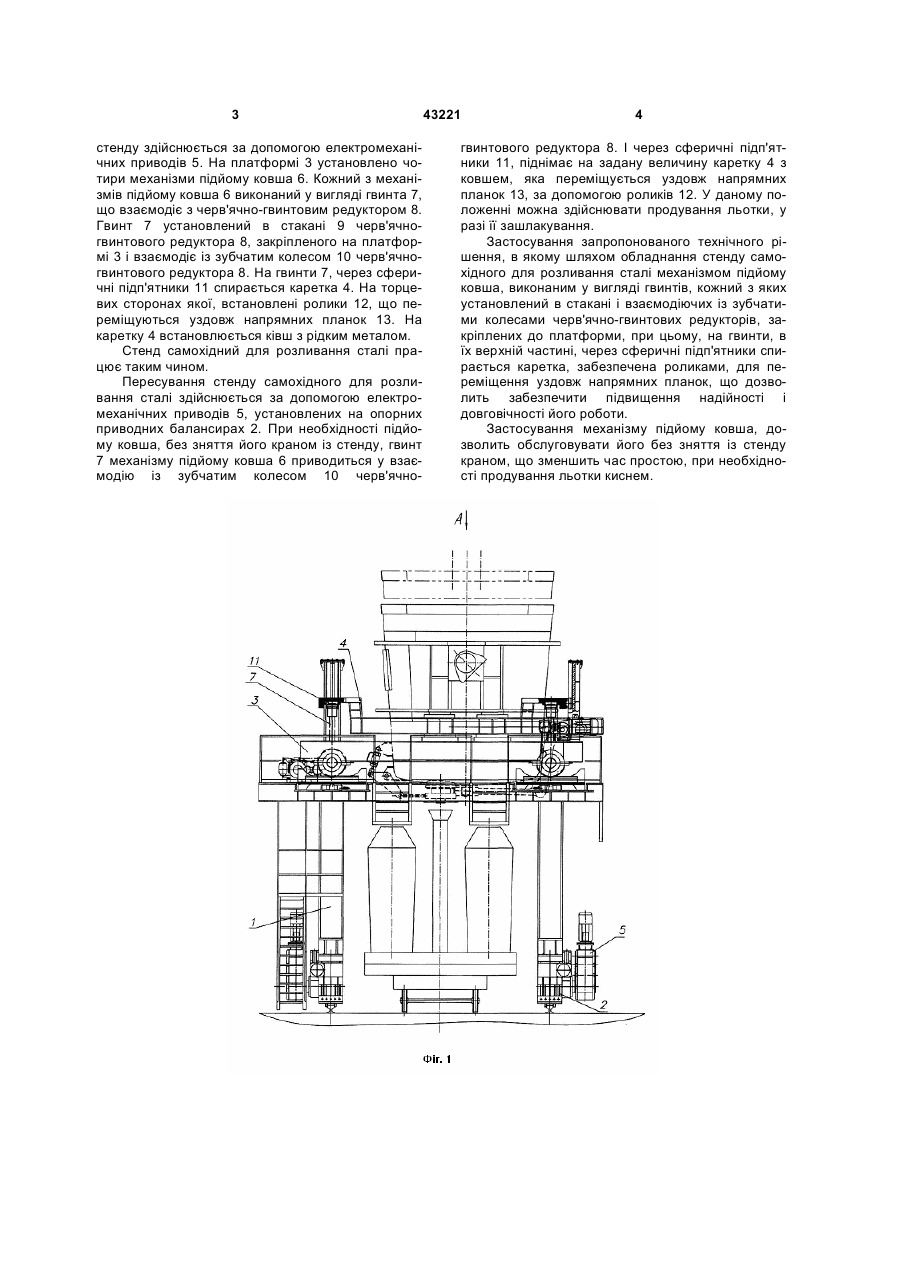

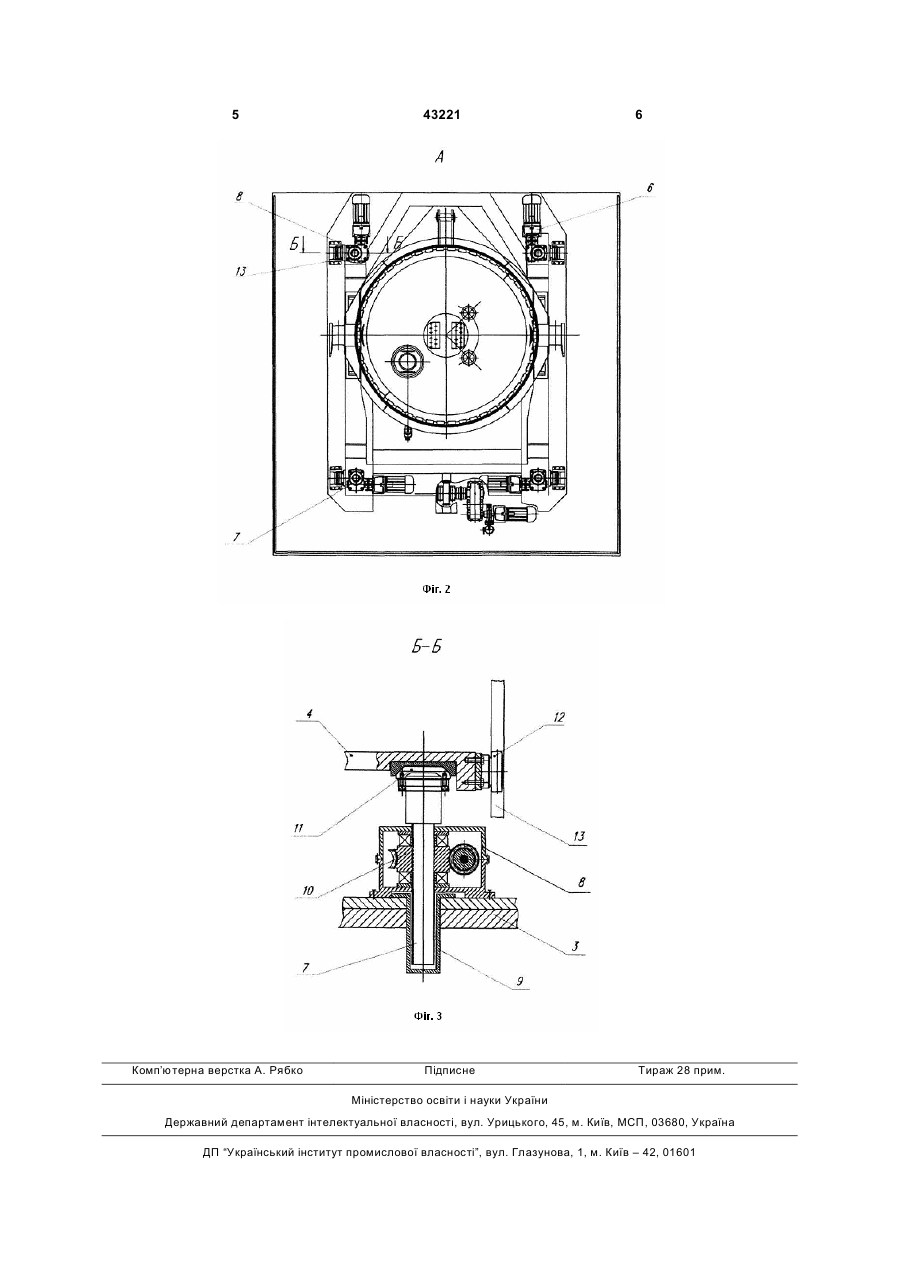

1. Стенд самохідний для розливання сталі, що містить ходову раму, установлену на опорні приводні балансири, на якій розміщена платформа з кареткою, що переміщується, який відрізняється 3 стенду здійснюється за допомогою електромеханічних приводів 5. На платформі 3 установлено чотири механізми підйому ковша 6. Кожний з механізмів підйому ковша 6 виконаний у вигляді гвинта 7, що взаємодіє з черв'ячно-гвинтовим редуктором 8. Гвинт 7 установлений в стакані 9 черв'ячногвинтового редуктора 8, закріпленого на платформі 3 і взаємодіє із зубчатим колесом 10 черв'ячногвинтового редуктора 8. На гвинти 7, через сферичні підп'ятники 11 спирається каретка 4. На торцевих сторонах якої, встановлені ролики 12, що переміщуються уздовж напрямних планок 13. На каретку 4 встановлюється ківш з рідким металом. Стенд самохідний для розливання сталі працює таким чином. Пересування стенду самохідного для розливання сталі здійснюється за допомогою електромеханічних приводів 5, установлених на опорних приводних балансирах 2. При необхідності підйому ковша, без зняття його краном із стенду, гвинт 7 механізму підйому ковша 6 приводиться у взаємодію із зубчатим колесом 10 черв'ячно 43221 4 гвинтового редуктора 8. І через сферичні підп'ятники 11, піднімає на задану величину каретку 4 з ковшем, яка переміщується уздовж напрямних планок 13, за допомогою роликів 12. У даному положенні можна здійснювати продування льотки, у разі її зашлакування. Застосування запропонованого технічного рішення, в якому шляхом обладнання стенду самохідного для розливання сталі механізмом підйому ковша, виконаним у вигляді гвинтів, кожний з яких установлений в стакані і взаємодіючих із зубчатими колесами черв'ячно-гвинтових редукторів, закріплених до платформи, при цьому, на гвинти, в їх верхній частині, через сферичні підп'ятники спирається каретка, забезпечена роликами, для переміщення уздовж напрямних планок, що дозволить забезпечити підвищення надійності і довговічності його роботи. Застосування механізму підйому ковша, дозволить обслуговувати його без зняття із стенду краном, що зменшить час простою, при необхідності продування льотки киснем. 5 Комп’ютерна верстка А. Рябко 43221 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Self-propelled tapping-ladle cradle for casting steel

Автори англійською

Kopachevskyi Maksym Anatoliiovych, Matsafei Anatolii Viktorovych

Назва патенту російською

Стенд самоходный для разливки стали

Автори російською

Копачевский Максим Анатольевич, Мацафей Анатолий Викторович

МПК / Мітки

МПК: B22D 11/10

Мітки: розливання, сталі, стенд, самохідний
