Вібропідйомник

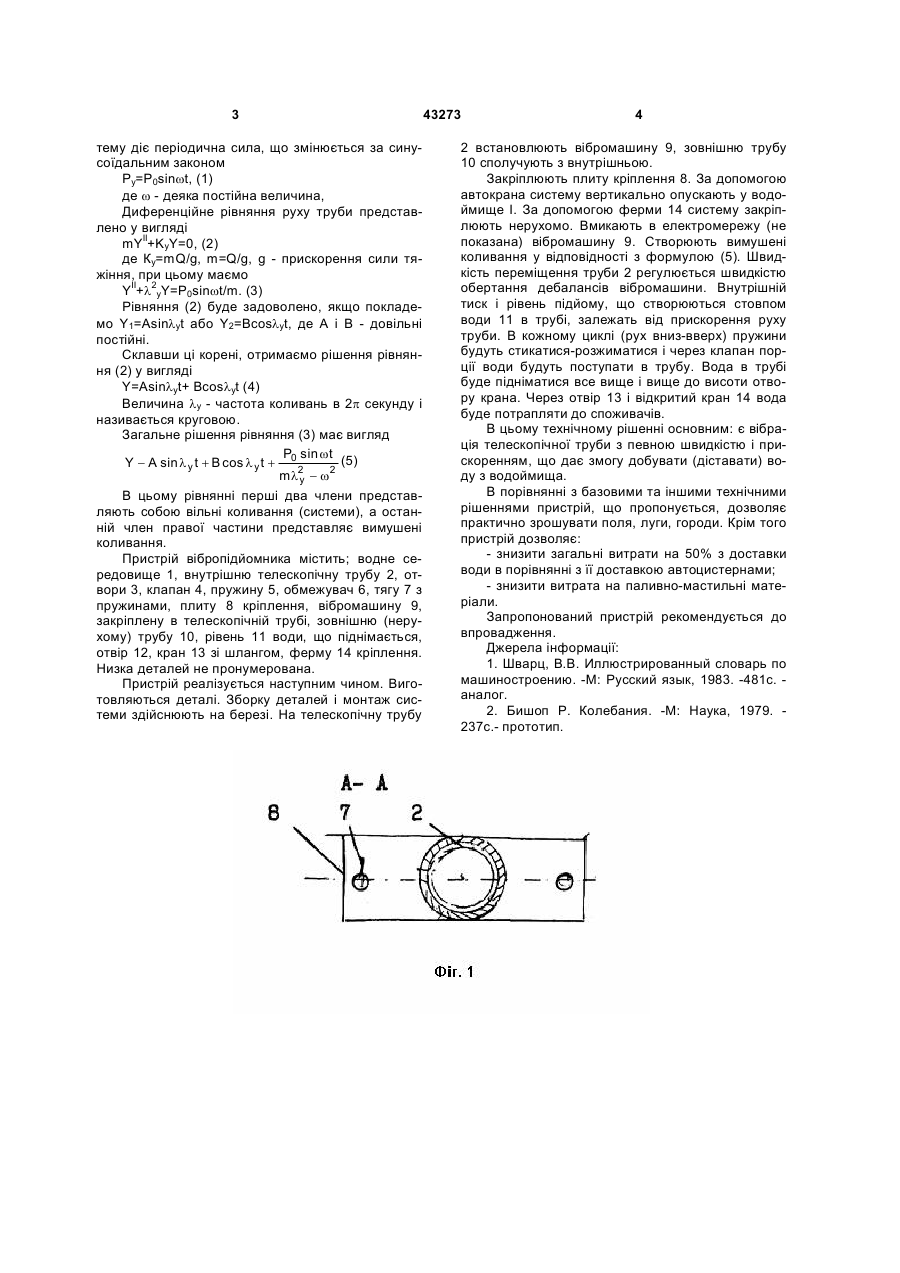

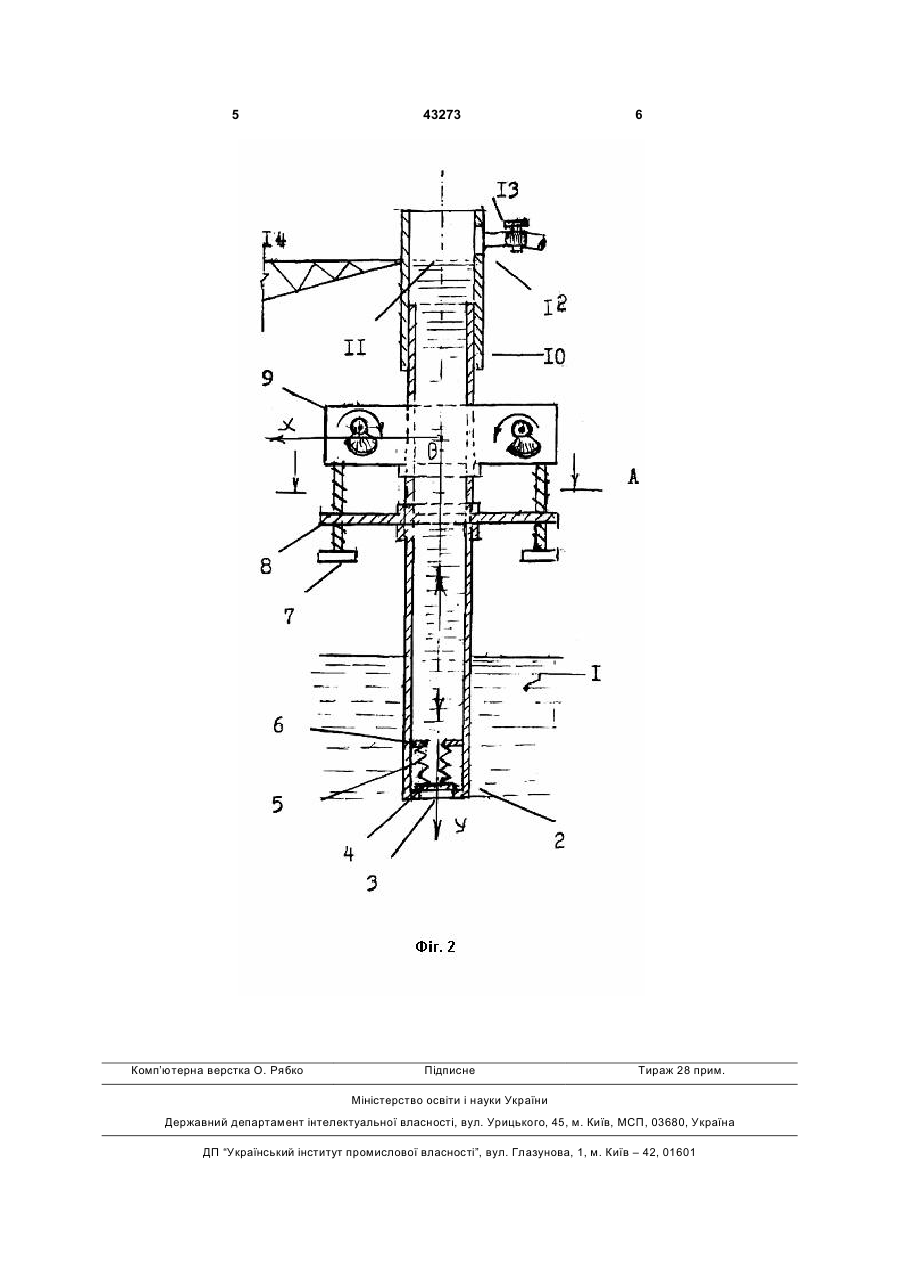

Вібропідйомник, що містить трубу, пружину, вікно, вузли кріплення, який відрізняється тим, що він додатково містить телескопічну трубу, розміщену всередині зовнішньої труби, вібромашину, розміщену на внутрішній трубі, виконану з можливістю створення вимушених коливань всередині труби, що змінюються за синусоїдальним законом, клапан, що періодично відкривається для забору води, ферму, що утримує систему в рівновазі. (19) (21) u200902402 (22) 18.03.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) ТИМОФЄЄВ МИКОЛА ІВАНОВИЧ, ВОРОНКО АНДРІЙ АНАТОЛІЙОВИЧ (73) ТИМОФЄЄВ МИКОЛА ІВАНОВИЧ, ВОРОНКО АНДРІЙ АНАТОЛІЙОВИЧ 3 тему діє періодична сила, що змінюється за синусоїдальним законом Pу=P0sinwt, (1) де w - деяка постійна величина, Диференційне рівняння руху труби представлено у вигляді mYІІ+KyY=0, (2) де Ку=mQ/g, m=Q/g, g - прискорення сили тяжіння, при цьому маємо YII+l2yY=P0sinwt/m. (3) Рівняння (2) буде задоволено, якщо покладемо Y1=Asinlyt або Y2=Bcoslyt, де А і В - довільні постійні. Склавши ці корені, отримаємо рішення рівняння (2) у вигляді Y=Asinlyt+ Bcoslyt (4) Величина ly - частота коливань в 2p секунду і називається круговою. Загальне рішення рівняння (3) має вигляд P sin wt (5) Y - A sin l y t + B cos l y t + 0 2 m l y - w2 В цьому рівнянні перші два члени представляють собою вільні коливання (системи), а останній член правої частини представляє вимушені коливання. Пристрій вібропідйомника містить; водне середовище 1, внутрішню телескопічну трубу 2, отвори 3, клапан 4, пружину 5, обмежувач 6, тягу 7 з пружинами, плиту 8 кріплення, вібромашину 9, закріплену в телескопічній трубі, зовнішню (нерухому) трубу 10, рівень 11 води, що піднімається, отвір 12, кран 13 зі шлангом, ферму 14 кріплення. Низка деталей не пронумерована. Пристрій реалізується наступним чином. Виготовляються деталі. Зборку деталей і монтаж системи здійснюють на березі. На телескопічну трубу 43273 4 2 встановлюють вібромашину 9, зовнішню трубу 10 сполучують з внутрішньою. Закріплюють плиту кріплення 8. За допомогою автокрана систему вертикально опускають у водоймище І. За допомогою ферми 14 систему закріплюють нерухомо. Вмикають в електромережу (не показана) вібромашину 9. Створюють вимушені коливання у відповідності з формулою (5). Швидкість переміщення труби 2 регулюється швидкістю обертання дебалансів вібромашини. Внутрішній тиск і рівень підйому, що створюються стовпом води 11 в трубі, залежать від прискорення руху труби. В кожному циклі (рух вниз-вверх) пружини будуть стикатися-розжиматися і через клапан порції води будуть поступати в трубу. Вода в трубі буде підніматися все вище і вище до висоти отвору крана. Через отвір 13 і відкритий кран 14 вода буде потрапляти до споживачів. В цьому технічному рішенні основним: є вібрація телескопічної труби з певною швидкістю і прискоренням, що дає змогу добувати (діставати) воду з водоймища. В порівнянні з базовими та іншими технічними рішеннями пристрій, що пропонується, дозволяє практично зрошувати поля, луги, городи. Крім того пристрій дозволяє: - знизити загальні витрати на 50% з доставки води в порівнянні з її доставкою автоцистернами; - знизити витрата на паливно-мастильні матеріали. Запропонований пристрій рекомендується до впровадження. Джерела інформації: 1. Шварц, В.В. Иллюстрированный словарь по машиностроению. -М: Русский язык, 1983. -481с. аналог. 2. Бишоп Р. Колебания. -М: Наука, 1979. 237с.- прототип. 5 Комп’ютерна верстка О. Рябко 43273 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
