Похилий дифузійний апарат

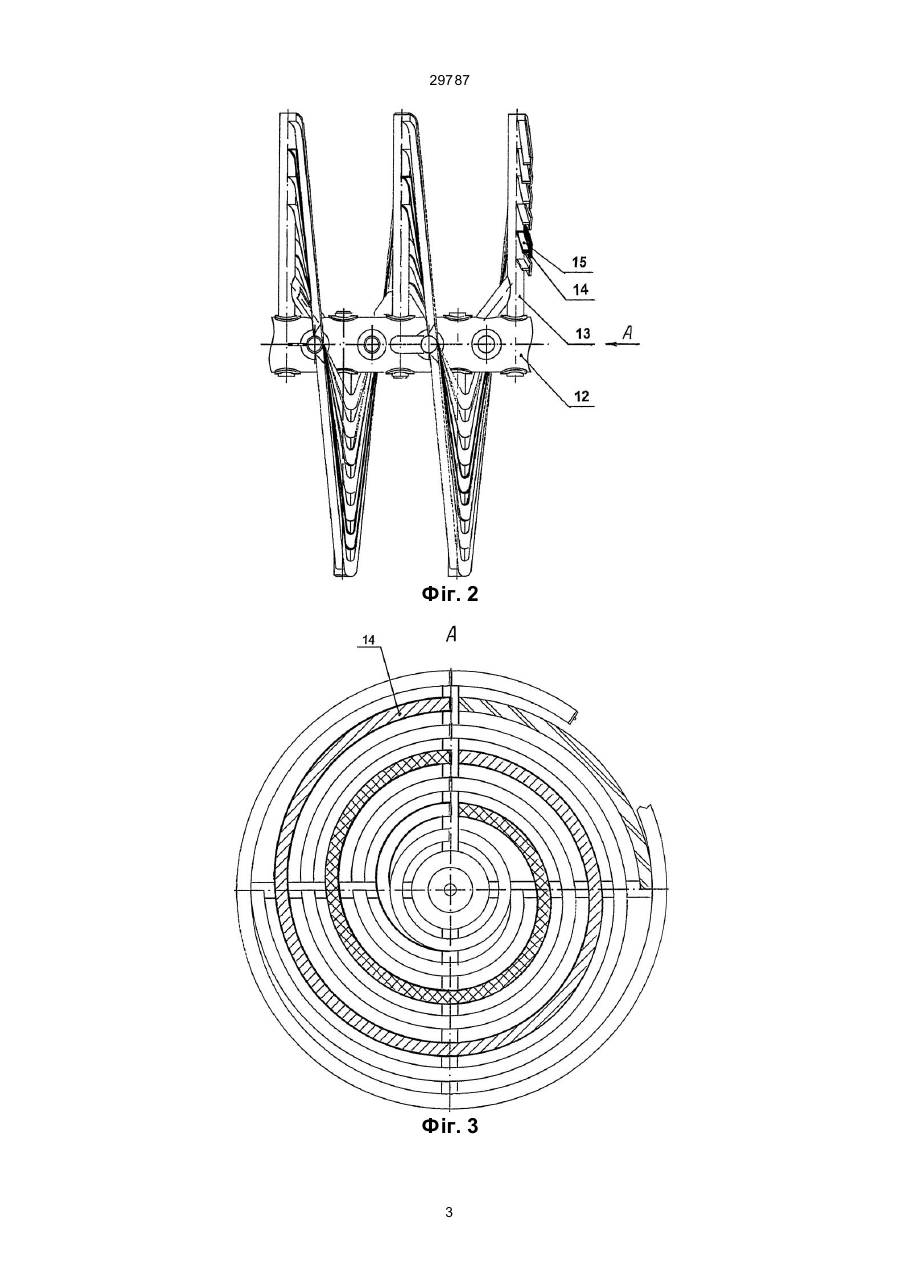

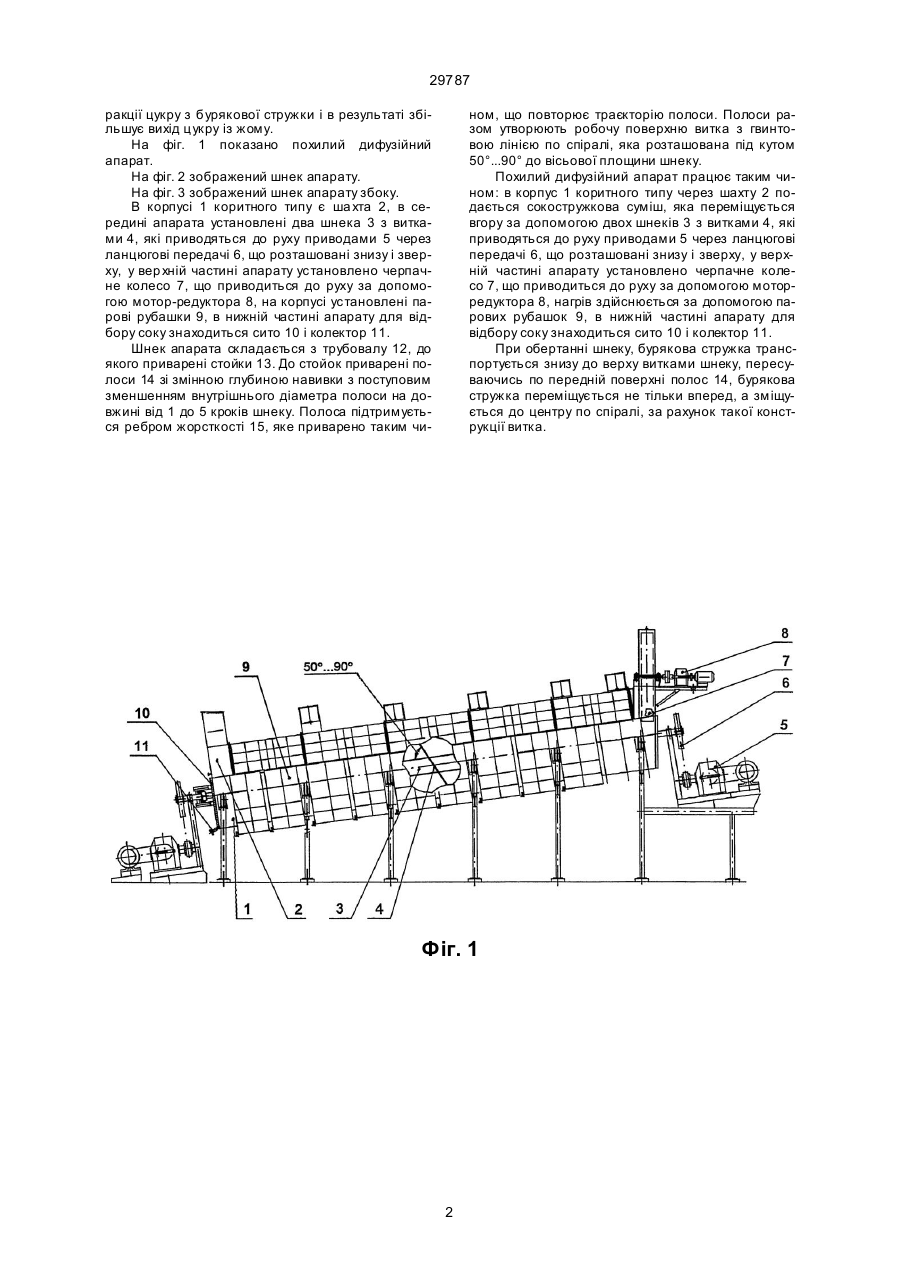

Похилий дифузійний апарат, що складається з корпусу коритного типу з шахтою, в середині апарата установлені два шнека з витками, які приводяться до руху приводами через ланцюгові передачі, що розташовані знизу і зверху, у вер хній час 29787 ракції цукру з бурякової стружки і в результаті збільшує вихід цукру із жому. На фіг. 1 показано похилий дифузійний апарат. На фіг. 2 зображений шнек апарату. На фіг. 3 зображений шнек апарату збоку. В корпусі 1 коритного типу є ша хта 2, в середині апарата установлені два шнека 3 з витками 4, які приводяться до руху приводами 5 через ланцюгові передачі 6, що розташовані знизу і зверху, у вер хній частині апарату установлено черпачне колесо 7, що приводиться до руху за допомогою мотор-редуктора 8, на корпусі установлені парові рубашки 9, в нижній частині апарату для відбору соку знаходиться сито 10 і колектор 11. Шнек апарата складається з трубовалу 12, до якого приварені стойки 13. До стойок приварені полоси 14 зі змінною глубиною навивки з поступовим зменшенням внутрішнього діаметра полоси на довжині від 1 до 5 кроків шнеку. Полоса підтримується ребром жорсткості 15, яке приварено таким чи ном, що повторює траєкторію полоси. Полоси разом утворюють робочу поверхню витка з гвинтовою лінією по спіралі, яка розташована під кутом 50°...90° до вісьової площини шнеку. Похилий дифузійний апарат працює таким чином: в корпус 1 коритного типу через шахту 2 подається сокостружкова суміш, яка переміщується вгору за допомогою двох шнеків 3 з витками 4, які приводяться до руху приводами 5 через ланцюгові передачі 6, що розташовані знизу і зверху, у верхній частині апарату установлено черпачне колесо 7, що приводиться до руху за допомогою моторредуктора 8, нагрів здійснюється за допомогою парових рубашок 9, в нижній частині апарату для відбору соку знаходиться сито 10 і колектор 11. При обертанні шнеку, бурякова стружка транспортується знизу до верху витками шнеку, пересуваючись по передній поверхні полос 14, бурякова стружка переміщується не тільки вперед, а зміщується до центру по спіралі, за рахунок такої конструкції витка. Фіг. 1 2 29787 Фіг. 2 Фіг. 3 3 29787 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
