Вітрогідроенергетична установка

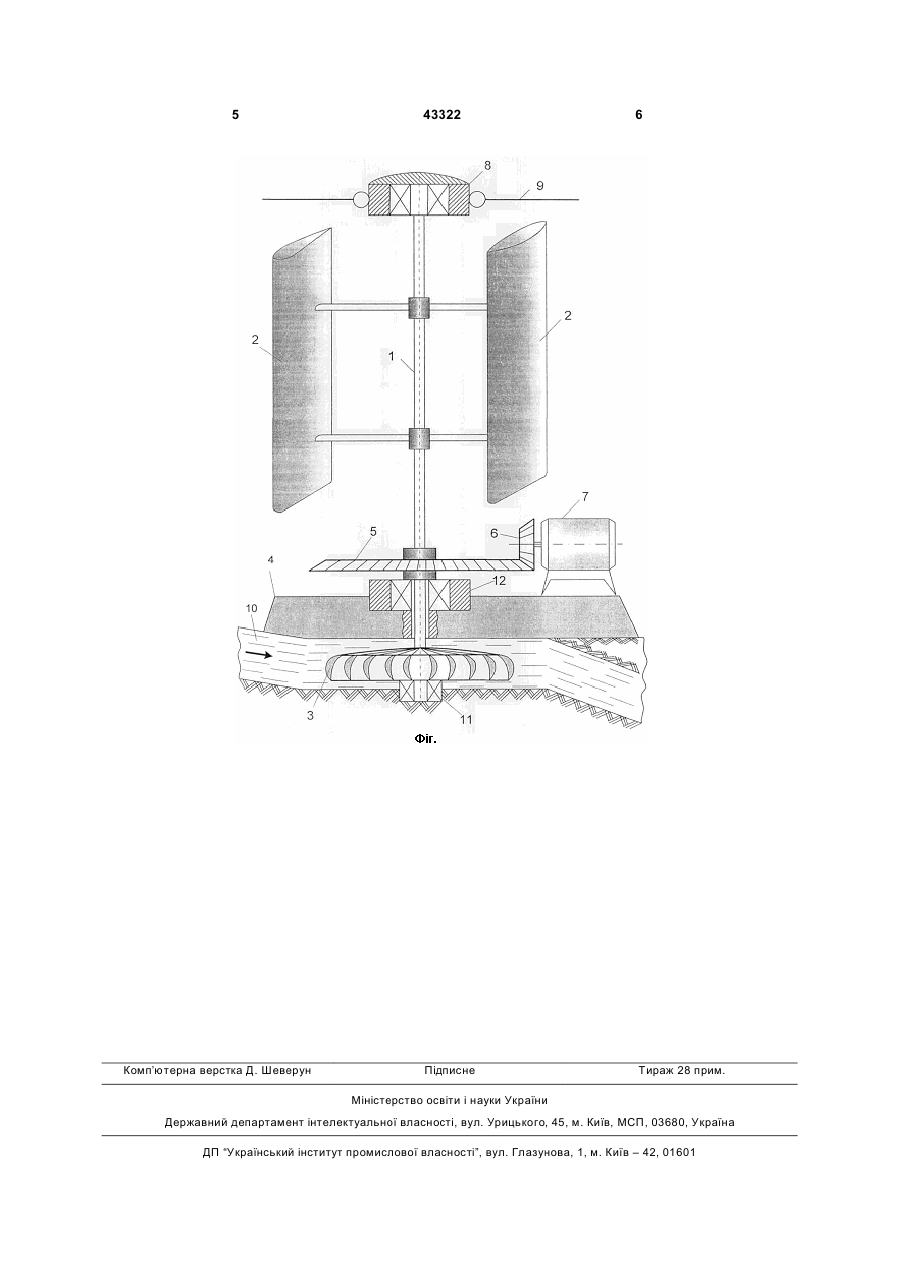

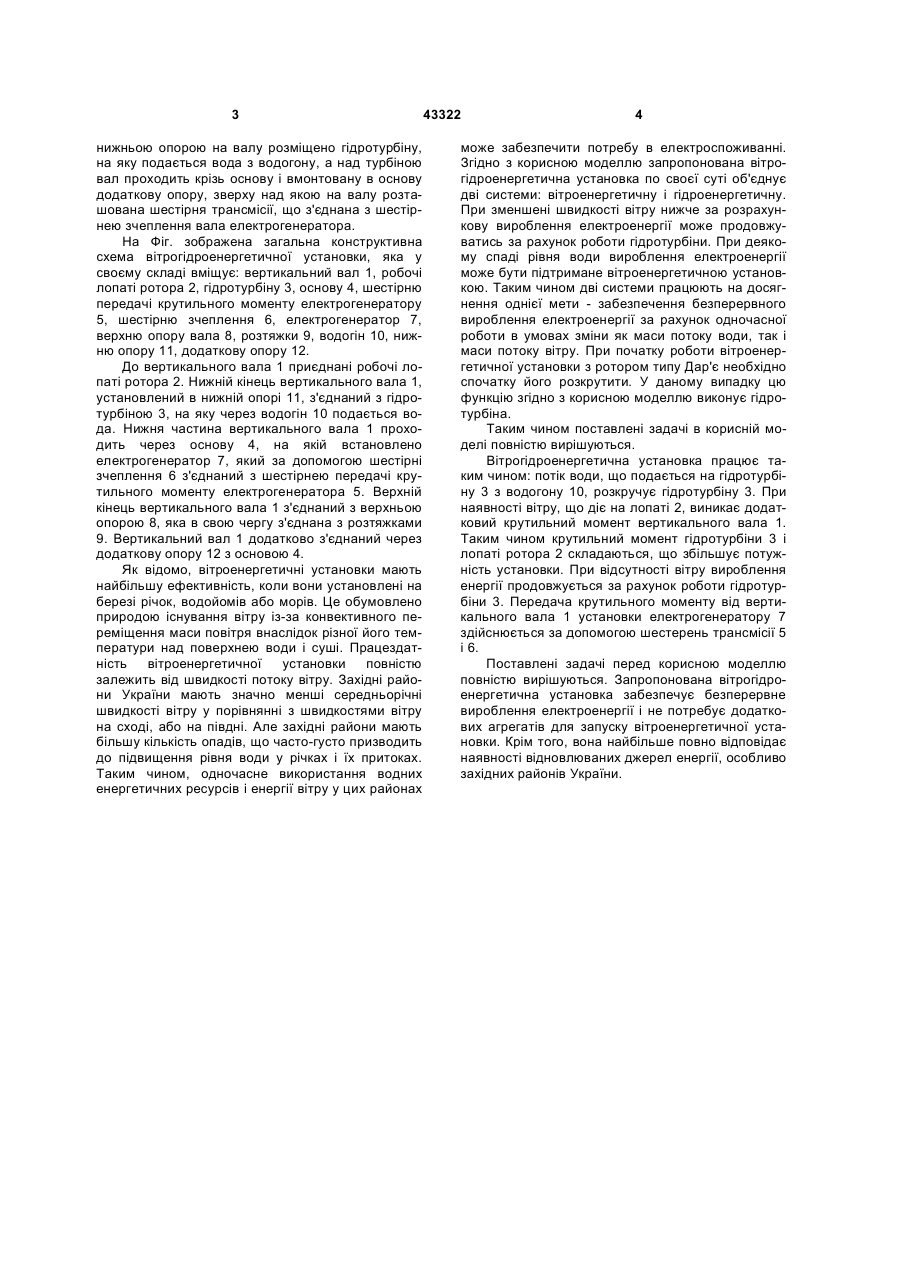

Вітрогідроенергетична установка, що складається з ротора з робочими лопатями, з'єднаного з 3 нижньою опорою на валу розміщено гідротурбіну, на яку подається вода з водогону, а над турбіною вал проходить крізь основу і вмонтовану в основу додаткову опору, зверху над якою на валу розташована шестірня трансмісії, що з'єднана з шестірнею зчеплення вала електрогенератора. На Фіг. зображена загальна конструктивна схема вітрогідроенергетичної установки, яка у своєму складі вміщує: вертикальний вал 1, робочі лопаті ротора 2, гідротурбіну 3, основу 4, шестірню передачі крутильного моменту електрогенератору 5, шестірню зчеплення 6, електрогенератор 7, верхню опору вала 8, розтяжки 9, водогін 10, нижню опору 11, додаткову опору 12. До вертикального вала 1 приєднані робочі лопаті ротора 2. Нижній кінець вертикального вала 1, установлений в нижній опорі 11, з'єднаний з гідротурбіною 3, на яку через водогін 10 подається вода. Нижня частина вертикального вала 1 проходить через основу 4, на якій встановлено електрогенератор 7, який за допомогою шестірні зчеплення 6 з'єднаний з шестірнею передачі крутильного моменту електрогенератора 5. Верхній кінець вертикального вала 1 з'єднаний з верхньою опорою 8, яка в свою чергу з'єднана з розтяжками 9. Вертикальний вал 1 додатково з'єднаний через додаткову опору 12 з основою 4. Як відомо, вітроенергетичні установки мають найбільшу ефективність, коли вони установлені на березі річок, водойомів або морів. Це обумовлено природою існування вітру із-за конвективного переміщення маси повітря внаслідок різної його температури над поверхнею води і суші. Працездатність вітроенергетичної установки повністю залежить від швидкості потоку вітру. Західні райони України мають значно менші середньорічні швидкості вітру у порівнянні з швидкостями вітру на сході, або на півдні. Але західні райони мають більшу кількість опадів, що часто-густо призводить до підвищення рівня води у річках і їх притоках. Таким чином, одночасне використання водних енергетичних ресурсів і енергії вітру у цих районах 43322 4 може забезпечити потребу в електроспоживанні. Згідно з корисною моделлю запропонована вітрогідроенергетична установка по своєї суті об'єднує дві системи: вітроенергетичну і гідроенергетичну. При зменшені швидкості вітру нижче за розрахункову вироблення електроенергії може продовжуватись за рахунок роботи гідротурбіни. При деякому спаді рівня води вироблення електроенергії може бути підтримане вітроенергетичною установкою. Таким чином дві системи працюють на досягнення однієї мети - забезпечення безперервного вироблення електроенергії за рахунок одночасної роботи в умовах зміни як маси потоку води, так і маси потоку вітру. При початку роботи вітроенергетичної установки з ротором типу Дар'є необхідно спочатку його розкрутити. У даному випадку цю функцію згідно з корисною моделлю виконує гідротурбіна. Таким чином поставлені задачі в корисній моделі повністю вирішуються. Вітрогідроенергетична установка працює таким чином: потік води, що подається на гідротурбіну 3 з водогону 10, розкручує гідротурбіну 3. При наявності вітру, що діє на лопаті 2, виникає додатковий крутильний момент вертикального вала 1. Таким чином крутильний момент гідротурбіни 3 і лопаті ротора 2 складаються, що збільшує потужність установки. При відсутності вітру вироблення енергії продовжується за рахунок роботи гідротурбіни 3. Передача крутильного моменту від вертикального вала 1 установки електрогенератору 7 здійснюється за допомогою шестерень трансмісії 5 і 6. Поставлені задачі перед корисною моделлю повністю вирішуються. Запропонована вітрогідроенергетична установка забезпечує безперервне вироблення електроенергії і не потребує додаткових агрегатів для запуску вітроенергетичної установки. Крім того, вона найбільше повно відповідає наявності відновлюваних джерел енергії, особливо західних районів України. 5 Комп’ютерна верстка Д. Шеверун 43322 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
