Пружна муфта

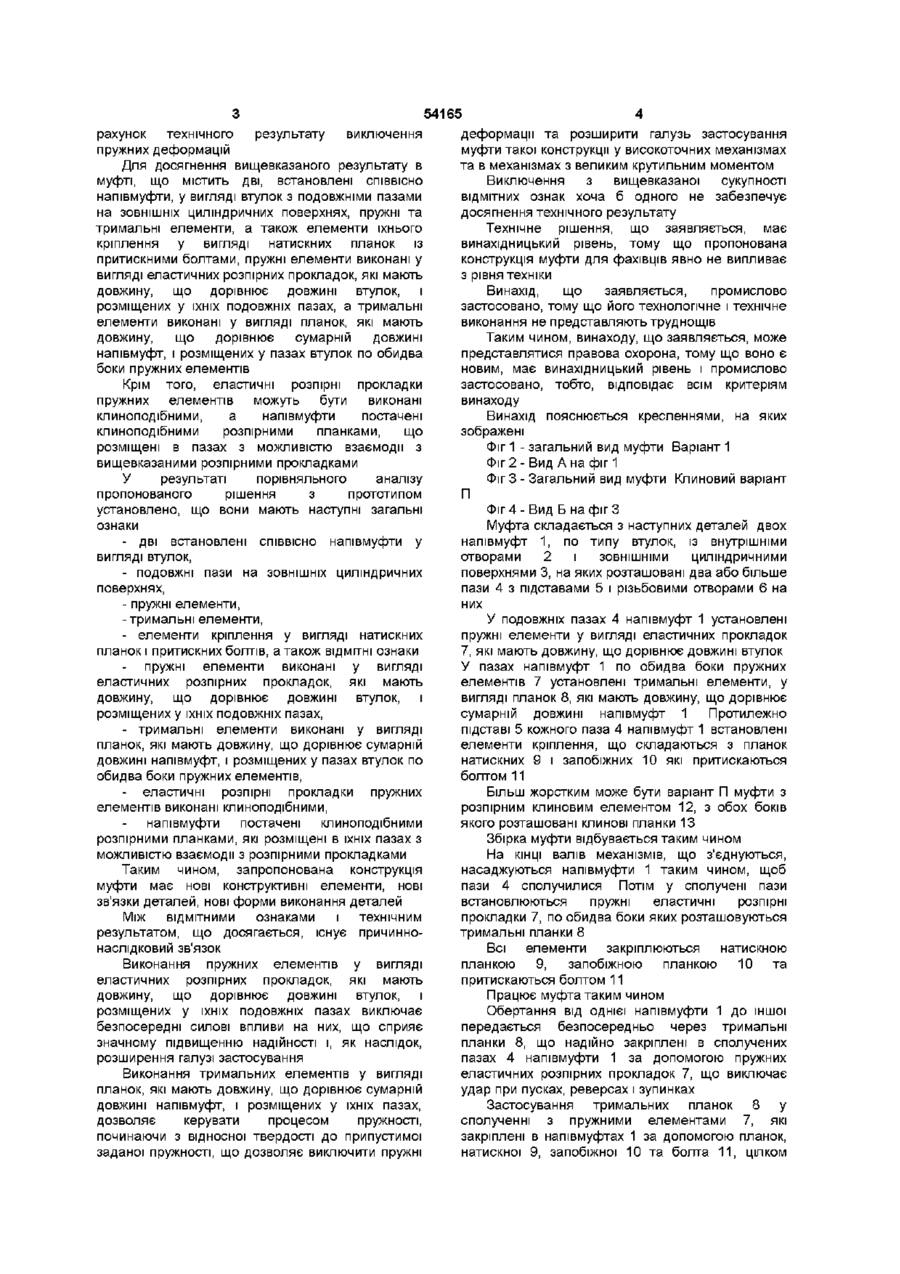

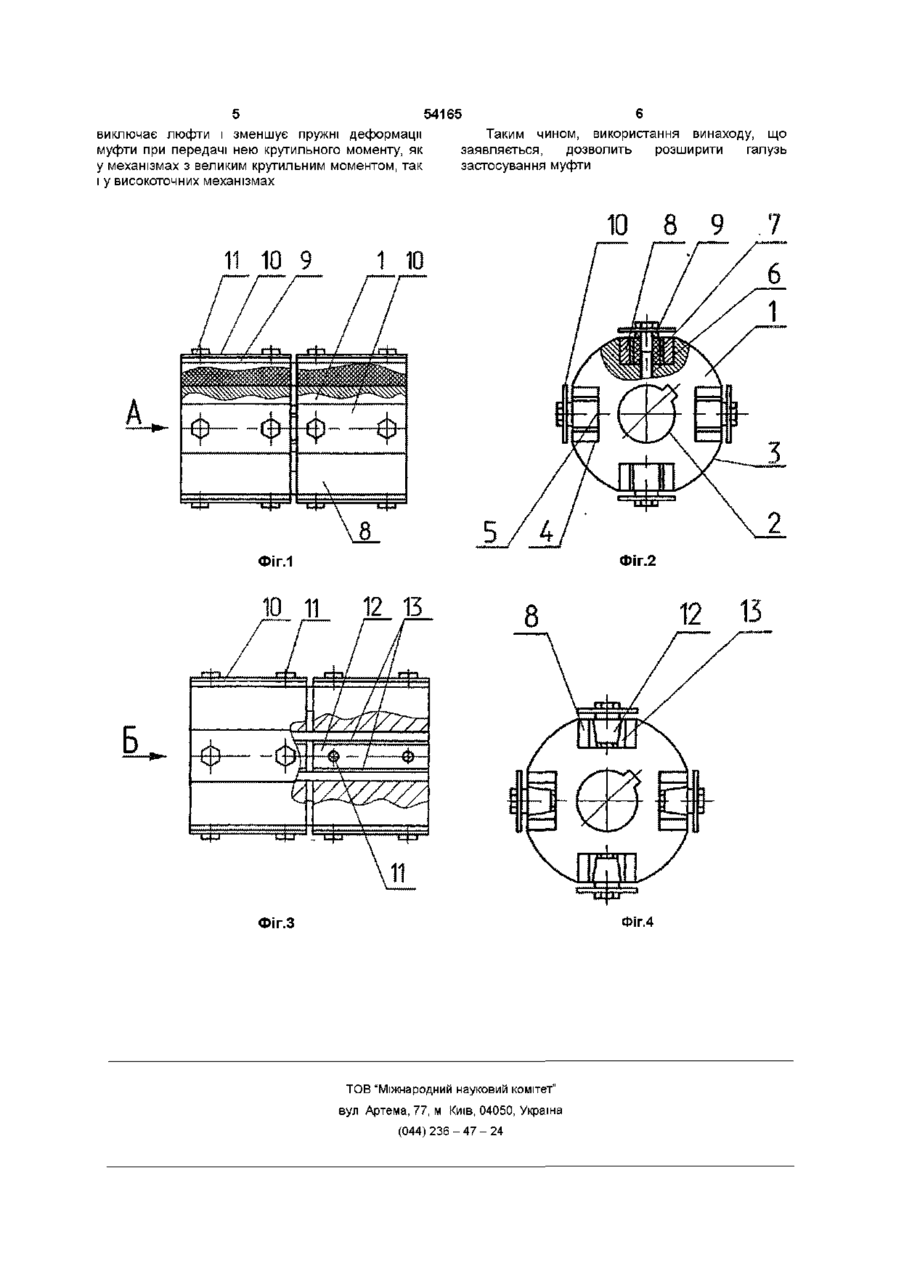

1 Пружна муфта, що містить дві встановлені СПІВВІСНО напівмуфти у вигляді втулок з подовжніми пазами на ЗОВНІШНІХ циліндричних поверхнях, пружні і тримальні елементи, а також елементи їхнього кріплення у вигляді натискних планок із притискними болтами, яка Винахід належить до загального машинобудування і може бути використаним для з'єднання вузлів машин та механізмів Відома пружна муфта (а св СРСР №1774093, F16D 3/56), що складається з двох напівмуфт, установлених СПІВВІСНО, у вигляді втулок з подовжніми пазами на ЗОВНІШНІХ циліндричних поверхнях і пружний сполучний елемент у вигляді скрученої в кільце еластичної смуги, що охоплює напівмуфти зовні і зв'язаної з останніми за допомогою елементів кріплення, виконаних у вигляді клинів та елементів липкого з'єднання Один кінець еластичної смуги розміщений у сполучених пазах напівмуфт і зафіксований за допомогою клинів, а інший її кінець зафіксований на ЗОВНІШНІЙ кільцевій поверхні пружного елемента за допомогою липкого з'єднання Дана конструкція не може передавати великих крутильних моментів, тому що з'єднання та еластична смуга в такому випадку ненадійні, сама муфта - недовговічна і, як наслідок - обмежена сфера використання муфти такої конструкції Як прототип обрана пружна муфта (а св СРСР №1772445, F16D 3/56) Муфта містить дві, установлені СПІВВІСНО, напівмуфти у вигляді втулок з подовжніми пазами на ЗОВНІШНІХ циліндричних поверхнях, охоплених еластичним кільцевим елементом, прикріпленим відрізняється тим, що пружні елементи виконані у вигляді еластичних розпірних прокладок, які мають довжину, що дорівнює довжині втулок і розміщених у їхніх подовжніх пазах, а тримальні елементи виконані у вигляді планок, які мають довжину, що дорівнює сумарній довжині напівмуфт і розміщених у пазах втулок по обидва боки пружних елементів 2 Пружна муфта за п 1, яка відрізняється тим, що еластичні розпірні прокладки пружних елементів виконані клиноподібними, а напівмуфти забезпечені клиноподібними розпірними планками, розміщеними в пазах з можливістю взаємодії з вищевказаними розпірними прокладками до напівмуфт за допомогою тримальних елементів хомутів Еластичний елемент виконаний розрізним у вигляді, щонайменше, однієї пружної смуги з відігнутими краями, розміщеними в сполучених подовжніх пазах напівмуфт Кожен хомут виконаний розрізним у вигляді, щонайменше, однієї скоби, КІНЦІ якої розміщені, щонайменше, в одному пазу відповідної напівмуфти в контакті з відігнутими краями пружної смуги Кріплення відбувається притискними планками і болтами Притискні планки розміщені в пазах напівмуфт між кінцями скоб і зв'язані з напівмуфтами за допомогою болтів Дана конструкція більш надійна і довговічна, тому що усунуте липке з'єднання Але навіть ця конструкція муфти не може передавати великих крутильних моментів через ненадійність з'єднання та еластичної смуги Недоліками муфти по прототипі є 1 Швидкий знос пружних елементів приводить до недовговічності муфти при експлуатації 2 Звуження галузі застосування муфти даної конструкції В основу винаходу поставлена задача розширення галузі застосування, за рахунок підвищення надійності Задача підвищення надійності вирішена за ю (О 5 ю 54165 деформації та розширити галузь застосування рахунок технічного результату виключення муфти такої конструкції у високоточних механізмах пружних деформацій та в механізмах з великим крутильним моментом Для досягнення вищевказаного результату в Виключення з вищевказаної сукупності муфті, що містить дві, встановлені СПІВВІСНО ВІДМІТНИХ ознак хоча б одного не забезпечує напівмуфти, у вигляді втулок з подовжніми пазами досягнення технічного результату на ЗОВНІШНІХ циліндричних поверхнях, пружні та тримальні елементи, а також елементи їхнього Технічне рішення, що заявляється, має кріплення у вигляді натискних планок із винахідницький рівень, тому що пропонована притискними болтами, пружні елементи виконані у конструкція муфти для фахівців явно не випливає вигляді еластичних розпірних прокладок, які мають з рівня техніки довжину, що дорівнює довжині втулок, і Винахід, що заявляється, промислово розміщених у їхніх подовжніх пазах, а тримальні застосовано, тому що його технологічне і технічне елементи виконані у вигляді планок, які мають виконання не представляють труднощів довжину, що дорівнює сумарній довжині Таким чином, винаходу, що заявляється, може напівмуфт, і розміщених у пазах втулок по обидва представлятися правова охорона, тому що воно є боки пружних елементів новим, має винахідницький рівень і промислово застосовано, тобто, відповідає всім критеріям Крім того, еластичні розпірні прокладки винаходу пружних елементів можуть бути виконані клиноподібними, а напівмуфти постачені Винахід пояснюється кресленнями, на яких клиноподібними розпірними планками, що зображені розміщені в пазах з можливістю взаємодії з Фіг 1 - загальний вид муфти Варіант 1 вищевказаними розпірними прокладками Фіг 2 - Вид А на фіг 1 У результаті порівняльного аналізу Фіг 3 - Загальний вид муфти Клиновий варіант пропонованого рішення з прототипом П установлено, що вони мають наступні загальні Фіг 4 - Вид Б на фіг З ознаки Муфта складається з наступних деталей двох напівмуфт 1, по типу втулок, із внутрішніми - дві встановлені СПІВВІСНО напівмуфти у отворами 2 і ЗОВНІШНІМИ циліндричними вигляді втулок, поверхнями 3, на яких розташовані два або більше - подовжні пази на ЗОВНІШНІХ циліндричних пази 4 з підставами 5 і різьбовими отворами 6 на поверхнях, них - пружні елементи, - тримальні елементи, У подовжніх пазах 4 напівмуфт 1 установлені пружні елементи у вигляді еластичних прокладок - елементи кріплення у вигляді натискних 7, які мають довжину, що дорівнює довжині втулок планок і притискних болтів, а також ВІДМІТНІ ознаки У пазах напівмуфт 1 по обидва боки пружних пружні елементи виконані у вигляді елементів 7 установлені тримальні елементи, у еластичних розпірних прокладок, які мають вигляді планок 8, які мають довжину, що дорівнює довжину, що дорівнює довжині втулок, і сумарній довжині напівмуфт 1 Протилежно розміщених у їхніх подовжніх пазах, підставі 5 кожного паза 4 напівмуфт 1 встановлені - тримальні елементи виконані у вигляді елементи кріплення, що складаються з планок планок, які мають довжину, що дорівнює сумарній натискних 9 і запобіжних 10 які притискаються довжині напівмуфт, і розміщених у пазах втулок по болтом 11 обидва боки пружних елементів, - еластичні розпірні прокладки пружних Більш жорстким може бути варіант П муфти з елементів виконані клиноподібними, розпірним клиновим елементом 12, з обох боків якого розташовані клинові планки 13 напівмуфти постачені клиноподібними розпірними планками, які розміщені в їхніх пазах з Збірка муфти відбувається таким чином можливістю взаємодії з розпірними прокладками На КІНЦІ валів механізмів, що з'єднуються, Таким чином, запропонована конструкція насаджуються напівмуфти 1 таким чином, щоб муфти має нові конструктивні елементи, нові пази 4 сполучилися Потім у сполучені пази зв'язки деталей, нові форми виконання деталей встановлюються пружні еластичні розпірні прокладки 7, по обидва боки яких розташовуються Між ВІДМІТНИМИ ознаками і технічним тримальні планки 8 результатом, що досягається, існує причиннонаслідковий зв'язок Всі елементи закріплюються натискною планкою 9, запобіжною планкою 10 та Виконання пружних елементів у вигляді притискаються болтом 11 еластичних розпірних прокладок, які мають довжину, що дорівнює довжині втулок, і Працює муфта таким чином розміщених у їхніх подовжніх пазах виключає Обертання від однієї напівмуфти 1 до іншої безпосередні силові впливи на них, що сприяє передається безпосередньо через тримальні значному підвищенню надійності і, як наслідок, планки 8, що надійно закріплені в сполучених розширення галузі застосування пазах 4 напівмуфти 1 за допомогою пружних еластичних розпірних прокладок 7, що виключає Виконання тримальних елементів у вигляді удар при пусках, реверсах і зупинках планок, які мають довжину, що дорівнює сумарній довжині напівмуфт, і розміщених у їхніх пазах, Застосування тримальних планок 8 у дозволяє керувати процесом пружності, сполученні з пружними елементами 7, які починаючи з відносної твердості до припустимої закріплені в напівмуфтах 1 за допомогою планок, заданої пружності, що дозволяє виключити пружні натискної 9, запобіжної 10 та болта 11, цілком 5 54165 6 виключає люфти і зменшує пружні деформації Таким чином, використання винаходу, що муфти при передачі нею крутильного моменту, як заявляється, дозволить розширити галузь у механізмах з великим крутильним моментом, так застосування муфти і у високоточних механізмах 10 11 10 9 Фіг.2 ФІГ.1 11 12 13 Фіг.4 Фіг.З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 8 9 .7
