Чіп – карта

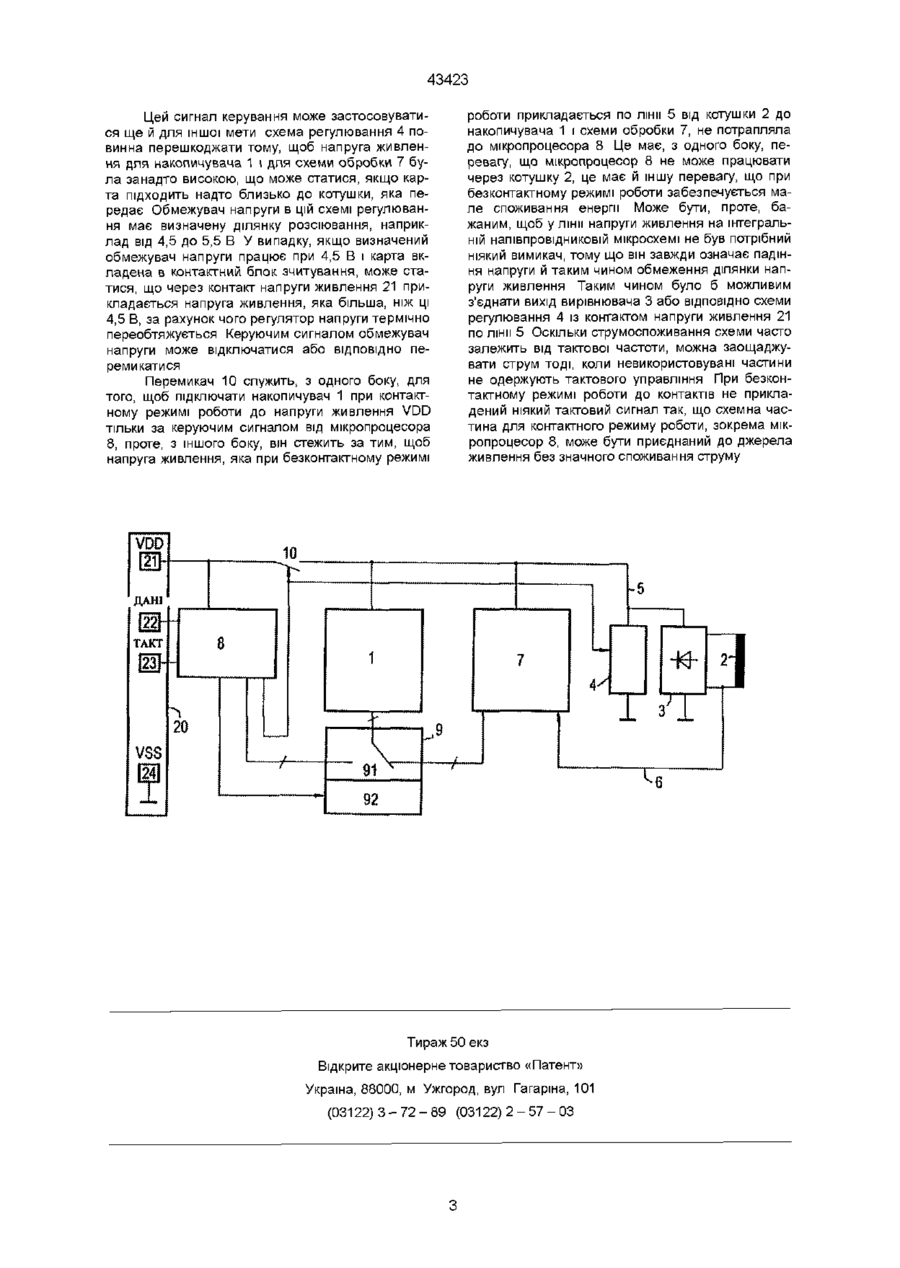

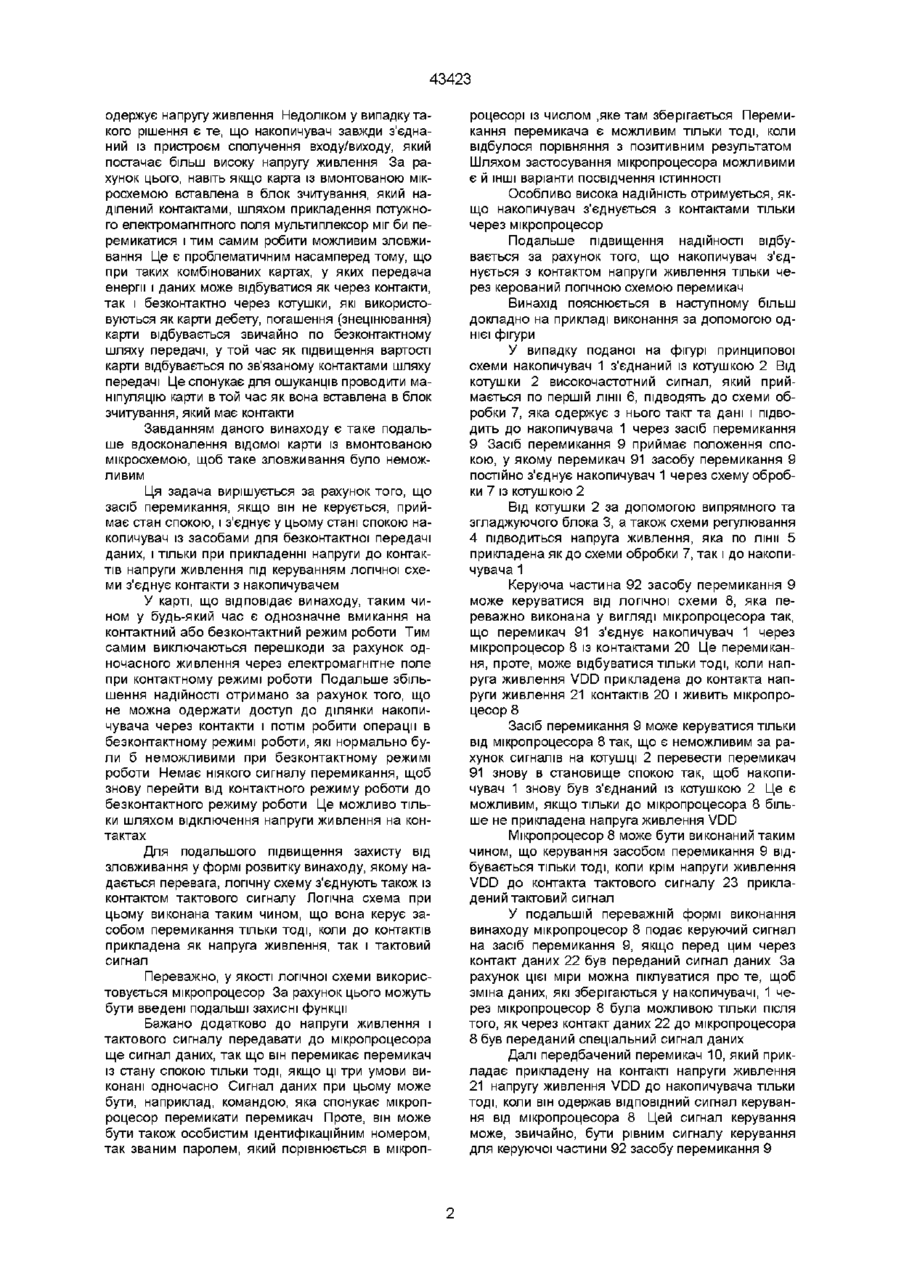

1 Чіп-карта, яка містить напівпровідникову мікросхему з, щонайменше, одиним накопичувачем (1), у якій для енергопостачання цієї мікросхеми і для двонаправленої передачі даних від мікросхеми і до мікросхеми передбачені як контакти (20), так і засоби для безконтактної передачі даних (2), причому на мікросхемі передбачений керований засіб перемикання (9), який у залежності від стану вихідного сигналу з'єднаної з щонайменше контактом (21) напруги живлення логічної схеми (8) з'єднує накопичувач (1) із контактами (20) або із засобами для безконтактної передачі даних (2), яка відрізняється тим, що засіб (9) перемикання виконаний з можливістю приймати стан спокою, якщо він не керується, і з'єднувати в цьому стані спокою накопичувач (1) із засобами (2) для безконтактної передачі даних, і тільки при прикладенні напруги (VDD) до контакта (21) напруги живлення під керуванням логічної схеми (8) з'єднувати контакти (20) із накопичувачем (1) 2 Чіп-карта за п 1, яка відрізняється тим, що логічна схема (8) з'єднана також із контактом (23) тактового сигналу, так що засіб (9) перемикання керується, якщо тільки мають місце як напруга живлення (VDD), так і тактовий сигнал 3 Чіп-карта за п 1 або 2, яка відрізняється тим, що логічна схема (8) виконана у вигляді мікропроцесора 4 Чіп-карта за п 3, яка відрізняється тим, що засіб перемикання (9) керується мікропроцесором (8) тільки при прикладенні напруги живлення (VDD), тактового сигналу і сигналу даних на з'єднаних із мікропроцесором (8) контактах (20) і з'єднує контакти (20) із накопичувачем (1) 5 Чіп-карта за п 3 або 4, яка відрізняється тим, що накопичувач (1) з'єднується із контактами (20) тільки через мікропроцесор (8) 6 Чіп-карта за будь-яким з попередніх пунктів, яка відрізняється тим, що накопичувач (1) з'єднується з контактом (21) напруги живлення тільки через перемикач (10), керований логічною схемою (8) о СО СО Винахід стосується карти із вмонтованою мікросхемою (чіп-картою), яка містить щонайменше один накопичувач напівпровідникової мікросхеми, у якій для енергопостачання мікросхеми і для двонаправленої передачі даних від мікросхеми до мікросхеми передбачені як контакти, так і засоби для безконтактної передачі даних, причому на мікросхемі передбачений керований засіб перемикання, який в залежності від стану вихідного сигналу логічної схеми, яка з'єднана з, щонайменше, контактом напруги живлення, з'єднує накопичувач з контактами або із засобами для безконтактної передачі даних Така карта із вмонтованою мікросхемою вже відома з ЕР 0 424 726 А1 Там логічна схема утворена компаратором, один вхід якого з'єднаний із ю контактом напруги живлення Інший вхід компаратора з'єднаний через вирівнювально-згладжуюче коло із котушками для безконтактної передачі енергії та даних Вихід компаратора в залежності від прикладених до його обох входів напруг керує мультиплексором, який у залежності від стану вихідного сигналу компаратора підключає або напругу живлення і сигнали від контактів або напругу живлення і сигнали, які відводять з прийнятого котушками сигналу, до також з'єднаного з мультиплексором мікропроцесора із ВІДПОВІДНИМ накопичувачем У ВІДОМІЙ карті із вмонтованою мікросхемою таким чином є можливим самостійне перемикання або на контакти або на котушки в залежності від того, звідки карта із вмонтованою мікросхемою 43423 одержує напругу живлення Недоліком у випадку такого рішення є те, що накопичувач завжди з'єднаний із пристроєм сполучення входу/виходу, який постачає більш високу напругу живлення За рахунок цього, навіть якщо карта із вмонтованою мікросхемою вставлена в блок зчитування, який наділений контактами, шляхом прикладення потужного електромагнітного поля мультиплексор міг би перемикатися і тим самим робити можливим зловживання Це є проблематичним насамперед тому, що при таких комбінованих картах, у яких передача енергії і даних може відбуватися як через контакти, так і безконтактно через котушки, які використовуються як карти дебету, погашення (знецінювання) карти відбувається звичайно по безконтактному шляху передачі, у той час як підвищення вартості карти відбувається по зв'язаному контактами шляху передачі Це спонукає для ошуканців проводити маніпуляцію карти в той час як вона вставлена в блок зчитування, який має контакти Завданням даного винаходу є таке подальше вдосконалення відомої карти із вмонтованою мікросхемою, щоб таке зловживання було неможливим Ця задача вирішується за рахунок того, що засіб перемикання, якщо він не керується, приймає стан спокою, і з'єднує у цьому стані спокою накопичувач із засобами для безконтактної передачі даних, і тільки при прикладенні напруги до контактів напруги живлення під керуванням логічної схеми з'єднує контакти з накопичувачем У карті, що відповідає винаходу, таким чином у будь-який час є однозначне вмикання на контактний або безконтактний режим роботи Тим самим виключаються перешкоди за рахунок одночасного живлення через електромагнітне поле при контактному режимі роботи Подальше збільшення надійності отримано за рахунок того, що не можна одержати доступ до ділянки накопичувача через контакти і потім робити операції в безконтактному режимі роботи, які нормально були б неможливими при безконтактному режимі роботи Немає ніякого сигналу перемикання, щоб знову перейти від контактного режиму роботи до безконтактного режиму роботи Це можливо тільки шляхом відключення напруги живлення на контактах Для подальшого підвищення захисту від зловживання у формі розвитку винаходу, якому надається перевага, логічну схему з'єднують також із контактом тактового сигналу Логічна схема при цьому виконана таким чином, що вона керує засобом перемикання тільки тоді, коли до контактів прикладена як напруга живлення, так і тактовий сигнал Переважно, у якості логічної схеми використовується мікропроцесор За рахунок цього можуть бути введені подальші захисні функції Бажано додатково до напруги живлення і тактового сигналу передавати до мікропроцесора ще сигнал даних, так що він перемикає перемикач із стану спокою тільки тоді, якщо ці три умови виконані одночасно Сигнал даних при цьому може бути, наприклад, командою, яка спонукає мікропроцесор перемикати перемикач Проте, він може бути також особистим ідентифікаційним номером, так званим паролем, який порівнюється в мікроп роцесорі із числом ,яке там зберігається Перемикання перемикача є можливим тільки тоді, коли відбулося порівняння з позитивним результатом Шляхом застосування мікропроцесора можливими є й ІНШІ варіанти посвідчення ІСТИННОСТІ Особливо висока надійність отримується, якщо накопичувач з'єднується з контактами тільки через мікропроцесор Подальше підвищення надійності відбувається за рахунок того, що накопичувач з'єднується з контактом напруги живлення тільки через керований логічною схемою перемикач Винахід пояснюється в наступному більш докладно на прикладі виконання за допомогою однієї фігури У випадку поданої на фігурі принципової схеми накопичувач 1 з'єднаний із котушкою 2 Від котушки 2 високочастотний сигнал, який приймається по першій лінії 6, підводять до схеми обробки 7, яка одержує з нього такт та дані і підводить до накопичувача 1 через засіб перемикання 9 Засіб перемикання 9 приймає положення спокою, у якому перемикач 91 засобу перемикання 9 постійно з'єднує накопичувач 1 через схему обробки 7 із котушкою 2 Від котушки 2 за допомогою випрямного та згладжуючого блока 3, а також схеми регулювання 4 підводиться напруга живлення, яка по лінії 5 прикладена як до схеми обробки 7, так і до накопичувача 1 Керуюча частина 92 засобу перемикання 9 може керуватися від логічної схеми 8, яка переважно виконана у вигляді мікропроцесора так, що перемикач 91 з'єднує накопичувач 1 через мікропроцесор 8 із контактами 20 Це перемикання, проте, може відбуватися тільки тоді, коли напруга живлення VDD прикладена до контакта напруги живлення 21 контактів 20 і живить мікропроцесор 8 Засіб перемикання 9 може керуватися тільки від мікропроцесора 8 так, що є неможливим за рахунок сигналів на котушці 2 перевести перемикач 91 знову в становище спокою так, щоб накопичувач 1 знову був з'єднаний із котушкою 2 Це є можливим, якщо тільки до мікропроцесора 8 більше не прикладена напруга живлення VDD Мікропроцесор 8 може бути виконаний таким чином, що керування засобом перемикання 9 відбувається тільки тоді, коли крім напруги живлення VDD до контакта тактового сигналу 23 прикладений тактовий сигнал У подальшій переважній формі виконання винаходу мікропроцесор 8 подає керуючий сигнал на засіб перемикання 9, якщо перед цим через контакт даних 22 був переданий сигнал даних За рахунок цієї міри можна піклуватися про те, щоб зміна даних, які зберігаються у накопичувачі, 1 через мікропроцесор 8 була можливою тільки після того, як через контакт даних 22 до мікропроцесора 8 був переданий спеціальний сигнал даних Далі передбачений перемикач 10, який прикладає прикладену на контакті напруги живлення 21 напругу живлення VDD до накопичувача тільки тоді, коли він одержав ВІДПОВІДНИЙ сигнал керування від мікропроцесора 8 Цей сигнал керування може, звичайно, бути рівним сигналу керування для керуючої частини 92 засобу перемикання 9 43423 Цей сигнал керування може застосовуватися ще й для іншої мети схема регулювання 4 повинна перешкоджати тому, щоб напруга живлення для накопичувача 1 і для схеми обробки 7 була занадто високою, що може статися, якщо карта підходить надто близько до котушки, яка передає Обмежувач напруги в цій схемі регулювання має визначену ділянку розсіювання, наприклад від 4,5 до 5,5 В У випадку, якщо визначений обмежувач напруги працює при 4,5 В і карта вкладена в контактний блок зчитування, може статися, що через контакт напруги живлення 21 прикладається напруга живлення, яка більша, ніж ці 4,5 В, за рахунок чого регулятор напруги термічно переобтяжується Керуючим сигналом обмежувач напруги може відключатися або ВІДПОВІДНО перемикатися Перемикач 10 служить, з одного боку, для того, щоб підключати накопичувач 1 при контактному режимі роботи до напруги живлення VDD тільки за керуючим сигналом від мікропроцесора 8, проте, з іншого боку, він стежить за тим, щоб напруга живлення, яка при безконтактному режимі роботи прикладається по лінії 5 від котушки 2 до накопичувача 1 і схеми обробки 7, не потрапляла до мікропроцесора 8 Це має, з одного боку, перевагу, що мікропроцесор 8 не може працювати через котушку 2, це має й іншу перевагу, що при безконтактному режимі роботи забезпечується мале споживання енергії Може бути, проте, бажаним, щоб у лінії напруги живлення на інтегральній напівпровідниковій мікросхемі не був потрібний ніякий вимикач, тому що він завжди означає падіння напруги й таким чином обмеження ділянки напруги живлення Таким чином було б можливим з'єднати вихід вирівнювача 3 або ВІДПОВІДНО схеми регулювання 4 із контактом напруги живлення 21 по лінії 5 Оскільки струмоспоживання схеми часто залежить від тактової частоти, можна заощаджувати струм тоді, коли невикористовувані частини не одержують тактового управління При безконтактному режимі роботи до контактів не прикладений ніякий тактовий сигнал так, що схемна частина для контактного режиму роботи, зокрема мікропроцесор 8, може бути приєднаний до джерела живлення без значного споживання струму Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
