Трек-марафон хегай (варіанти)

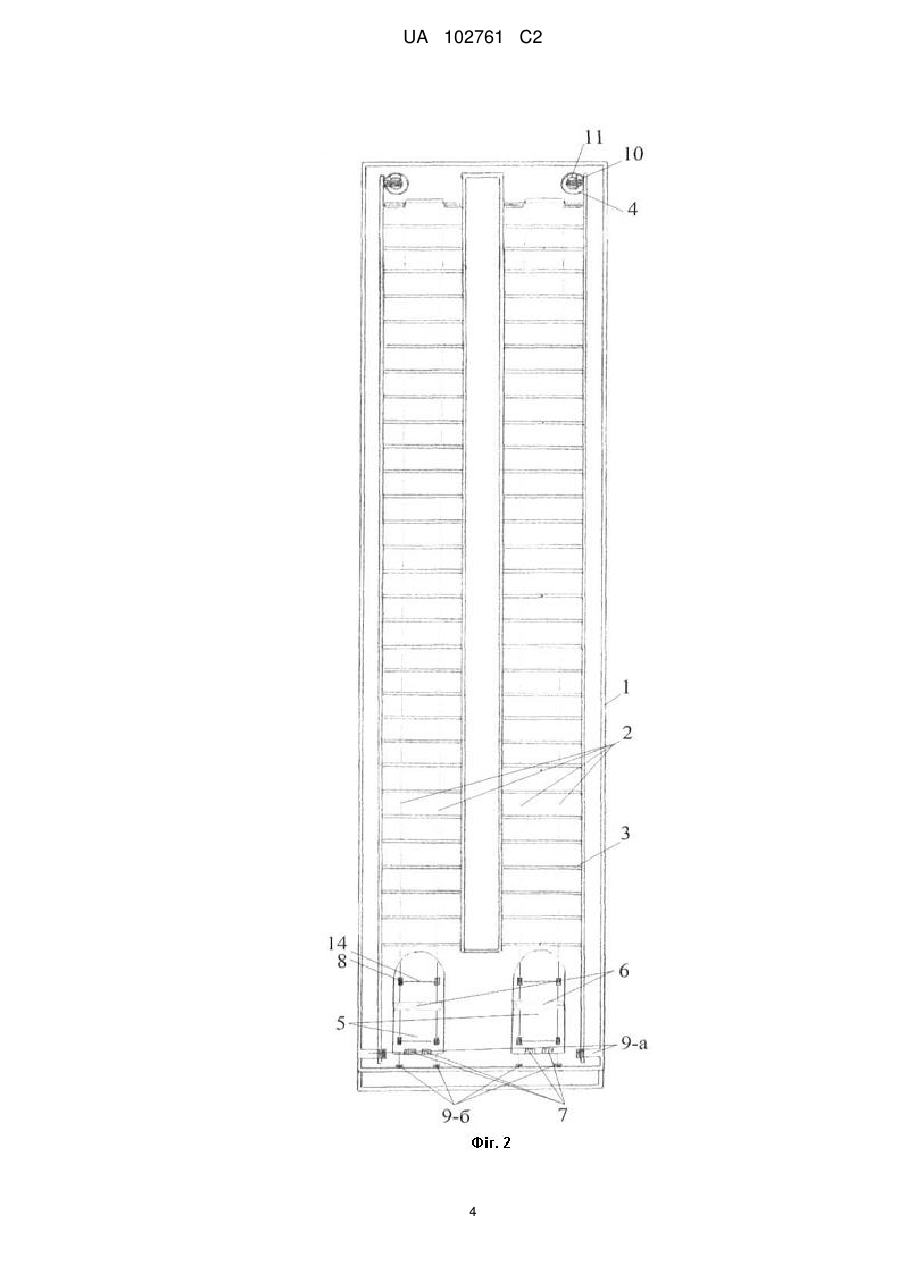

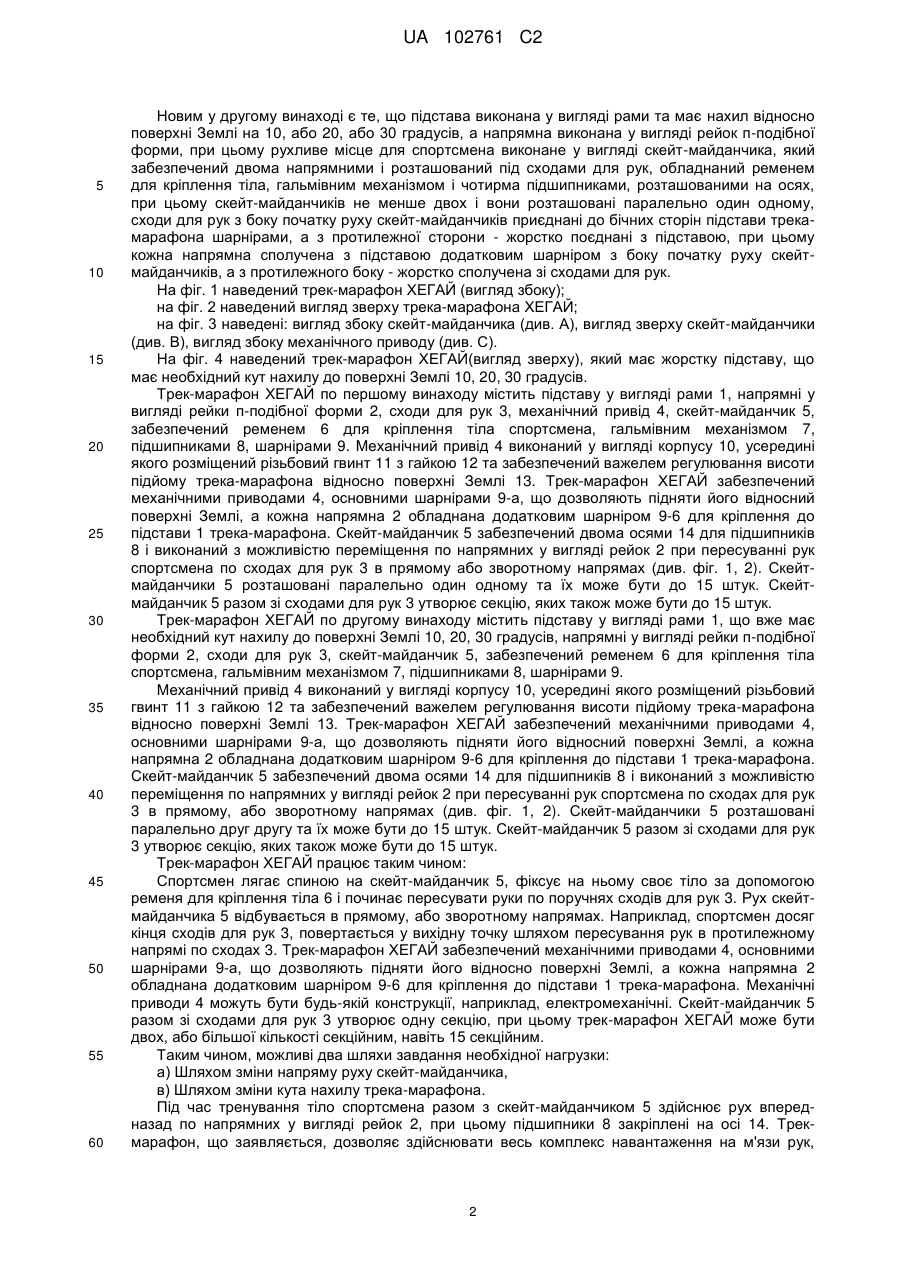

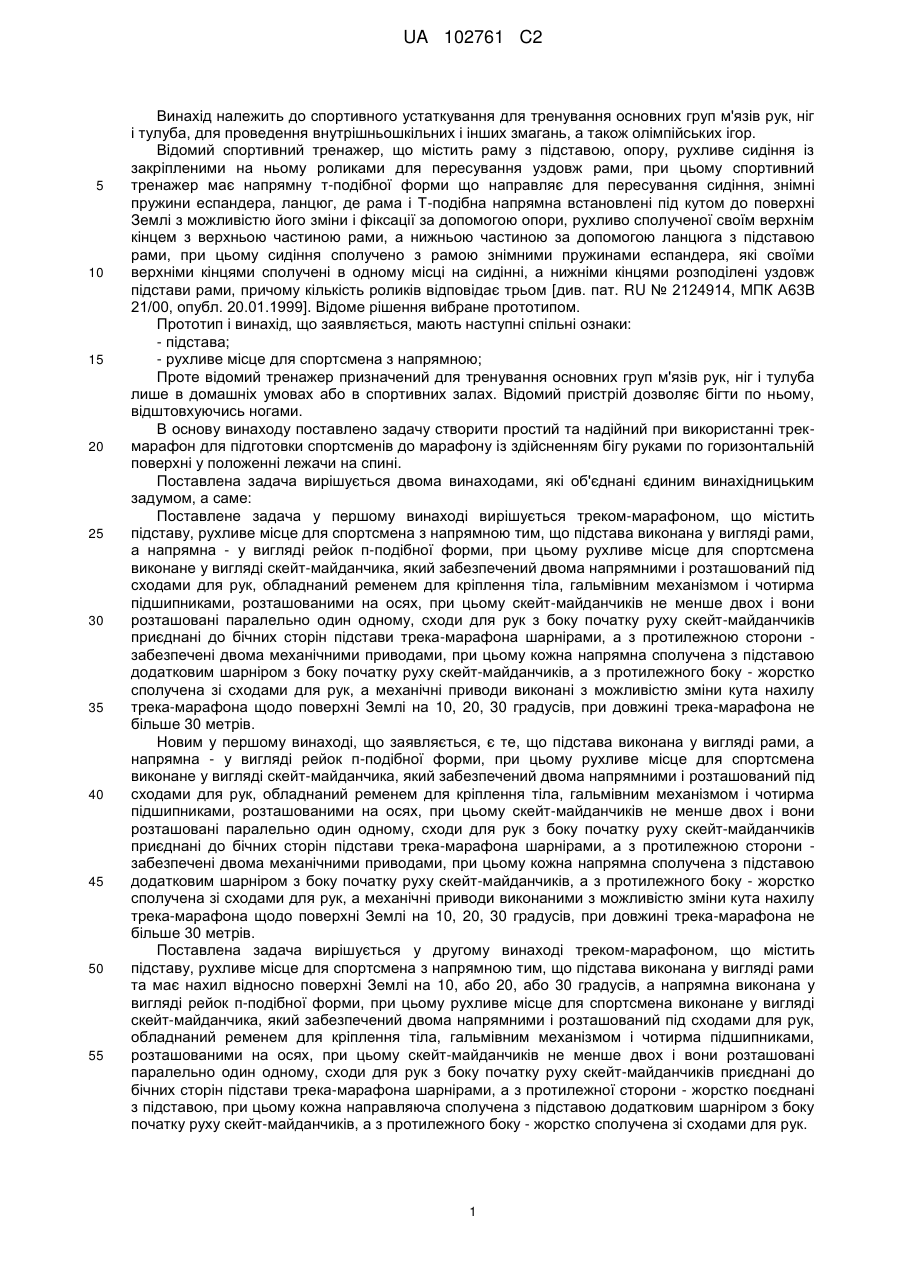

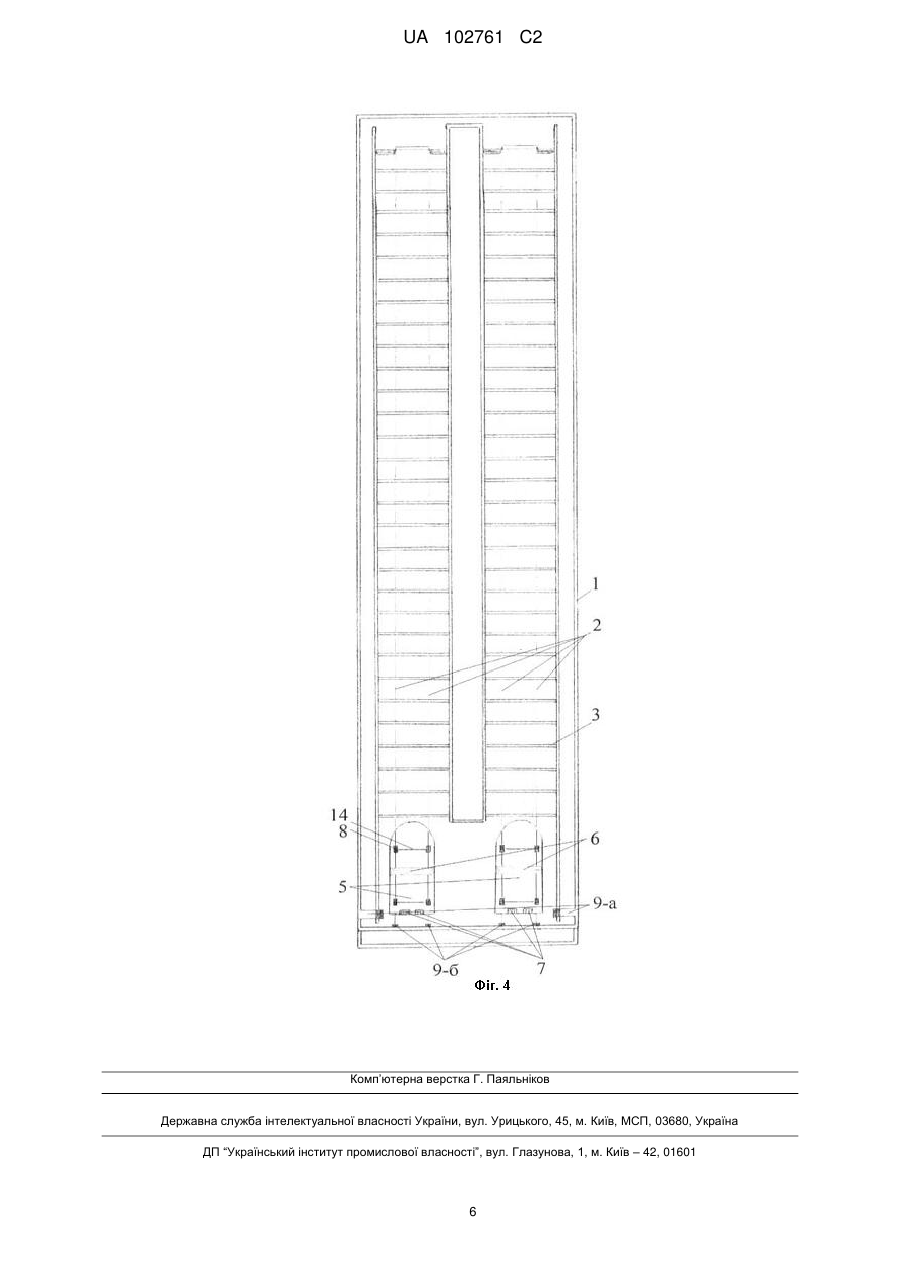

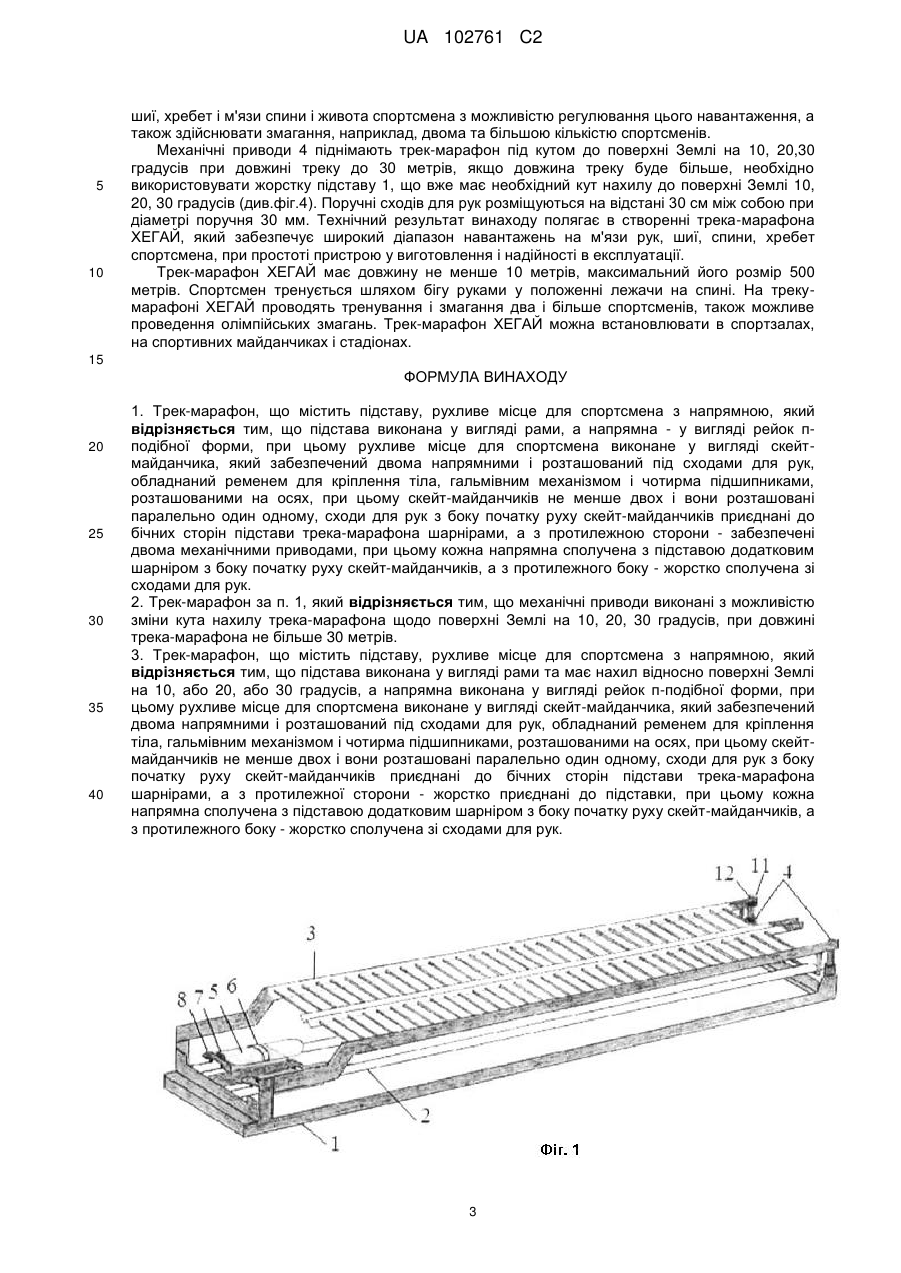

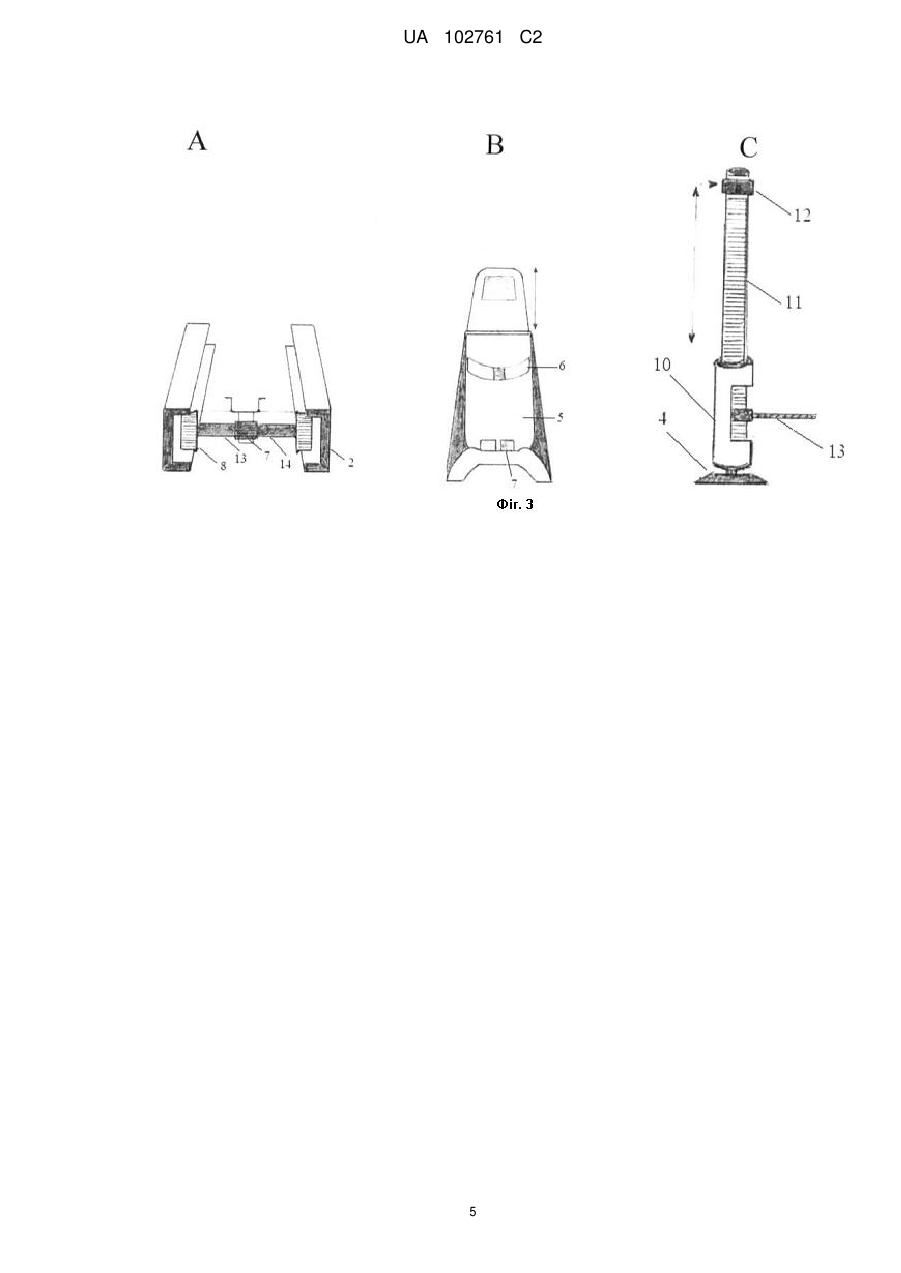

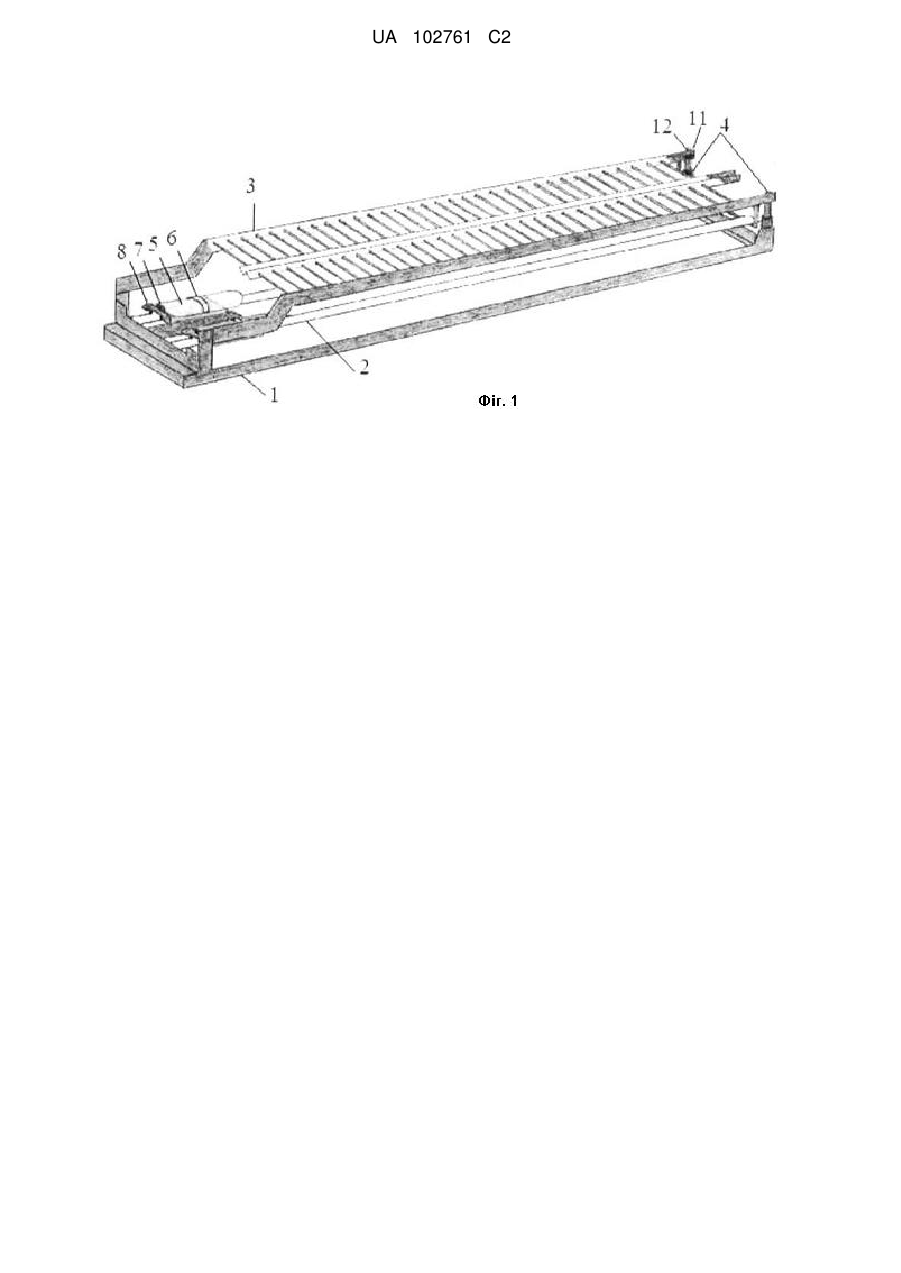

Реферат: Трек-марафон містить підставу, рухливе місце для спортсмена з напрямною, при цьому підстава виконана у вигляді рами, а напрямна - у вигляді рейок п-подібної форми. Рухливе місце для спортсмена виконане у вигляді скейт-майданчика, який забезпечений двома напрямними і розташований під сходами для рук, обладнаний ременем для кріплення тіла, гальмівним механізмом і чотирма підшипниками, розташованими на осях. При цьому скейтмайданчиків не менше двох і вони розташовані паралельно один одному. Сходи для рук з боку початку руху скейт-майданчиків приєднані до бічних сторін підстави трека-марафона шарнірами, а з протилежної сторони - забезпечені двома механічними приводами. Кожна напрямна сполучена з підставою додатковим шарніром з боку початку руху скейт-майданчиків, а з протилежного боку - жорстко сполучена зі сходами для рук, а механічні приводи виконані з можливістю зміни кута нахилу трека-марафона щодо поверхні Землі на 10, 20, 30 градусів, при довжині трека-марафона не більше 30 метрів. При довжині більше ніж 30 метрів використовується інша конструкція трека-марафона, підстава якого у вигляді рами має необхідний кут нахилу відносно поверхні Землі на 10 або 20, або 30 градусів. UA 102761 C2 (12) UA 102761 C2 UA 102761 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до спортивного устаткування для тренування основних груп м'язів рук, ніг і тулуба, для проведення внутрішньошкільних і інших змагань, а також олімпійських ігор. Відомий спортивний тренажер, що містить раму з підставою, опору, рухливе сидіння із закріпленими на ньому роликами для пересування уздовж рами, при цьому спортивний тренажер має напрямну т-подібної форми що направляє для пересування сидіння, знімні пружини еспандера, ланцюг, де рама і Т-подібна напрямна встановлені під кутом до поверхні Землі з можливістю його зміни і фіксації за допомогою опори, рухливо сполученої своїм верхнім кінцем з верхньою частиною рами, а нижньою частиною за допомогою ланцюга з підставою рами, при цьому сидіння сполучено з рамою знімними пружинами еспандера, які своїми верхніми кінцями сполучені в одному місці на сидінні, а нижніми кінцями розподілені уздовж підстави рами, причому кількість роликів відповідає трьом [див. пат. RU № 2124914, МПК А63В 21/00, опубл. 20.01.1999]. Відоме рішення вибране прототипом. Прототип і винахід, що заявляється, мають наступні спільні ознаки: - підстава; - рухливе місце для спортсмена з напрямною; Проте відомий тренажер призначений для тренування основних груп м'язів рук, ніг і тулуба лише в домашніх умовах або в спортивних залах. Відомий пристрій дозволяє бігти по ньому, відштовхуючись ногами. В основу винаходу поставлено задачу створити простий та надійний при використанні трекмарафон для підготовки спортсменів до марафону із здійсненням бігу руками по горизонтальній поверхні у положенні лежачи на спині. Поставлена задача вирішується двома винаходами, які об'єднані єдиним винахідницьким задумом, а саме: Поставлене задача у першому винаході вирішується треком-марафоном, що містить підставу, рухливе місце для спортсмена з напрямною тим, що підстава виконана у вигляді рами, а напрямна - у вигляді рейок п-подібної форми, при цьому рухливе місце для спортсмена виконане у вигляді скейт-майданчика, який забезпечений двома напрямними і розташований під сходами для рук, обладнаний ременем для кріплення тіла, гальмівним механізмом і чотирма підшипниками, розташованими на осях, при цьому скейт-майданчиків не менше двох і вони розташовані паралельно один одному, сходи для рук з боку початку руху скейт-майданчиків приєднані до бічних сторін підстави трека-марафона шарнірами, а з протилежною сторони забезпечені двома механічними приводами, при цьому кожна напрямна сполучена з підставою додатковим шарніром з боку початку руху скейт-майданчиків, а з протилежного боку - жорстко сполучена зі сходами для рук, а механічні приводи виконані з можливістю зміни кута нахилу трека-марафона щодо поверхні Землі на 10, 20, 30 градусів, при довжині трека-марафона не більше 30 метрів. Новим у першому винаході, що заявляється, є те, що підстава виконана у вигляді рами, а напрямна - у вигляді рейок п-подібної форми, при цьому рухливе місце для спортсмена виконане у вигляді скейт-майданчика, який забезпечений двома напрямними і розташований під сходами для рук, обладнаний ременем для кріплення тіла, гальмівним механізмом і чотирма підшипниками, розташованими на осях, при цьому скейт-майданчиків не менше двох і вони розташовані паралельно один одному, сходи для рук з боку початку руху скейт-майданчиків приєднані до бічних сторін підстави трека-марафона шарнірами, а з протилежною сторони забезпечені двома механічними приводами, при цьому кожна напрямна сполучена з підставою додатковим шарніром з боку початку руху скейт-майданчиків, а з протилежного боку - жорстко сполучена зі сходами для рук, а механічні приводи виконаними з можливістю зміни кута нахилу трека-марафона щодо поверхні Землі на 10, 20, 30 градусів, при довжині трека-марафона не більше 30 метрів. Поставлена задача вирішується у другому винаході треком-марафоном, що містить підставу, рухливе місце для спортсмена з напрямною тим, що підстава виконана у вигляді рами та має нахил відносно поверхні Землі на 10, або 20, або 30 градусів, а напрямна виконана у вигляді рейок п-подібної форми, при цьому рухливе місце для спортсмена виконане у вигляді скейт-майданчика, який забезпечений двома напрямними і розташований під сходами для рук, обладнаний ременем для кріплення тіла, гальмівним механізмом і чотирма підшипниками, розташованими на осях, при цьому скейт-майданчиків не менше двох і вони розташовані паралельно один одному, сходи для рук з боку початку руху скейт-майданчиків приєднані до бічних сторін підстави трека-марафона шарнірами, а з протилежної сторони - жорстко поєднані з підставою, при цьому кожна направляюча сполучена з підставою додатковим шарніром з боку початку руху скейт-майданчиків, а з протилежного боку - жорстко сполучена зі сходами для рук. 1 UA 102761 C2 5 10 15 20 25 30 35 40 45 50 55 60 Новим у другому винаході є те, що підстава виконана у вигляді рами та має нахил відносно поверхні Землі на 10, або 20, або 30 градусів, а напрямна виконана у вигляді рейок п-подібної форми, при цьому рухливе місце для спортсмена виконане у вигляді скейт-майданчика, який забезпечений двома напрямними і розташований під сходами для рук, обладнаний ременем для кріплення тіла, гальмівним механізмом і чотирма підшипниками, розташованими на осях, при цьому скейт-майданчиків не менше двох і вони розташовані паралельно один одному, сходи для рук з боку початку руху скейт-майданчиків приєднані до бічних сторін підстави трекамарафона шарнірами, а з протилежної сторони - жорстко поєднані з підставою, при цьому кожна напрямна сполучена з підставою додатковим шарніром з боку початку руху скейтмайданчиків, а з протилежного боку - жорстко сполучена зі сходами для рук. На фіг. 1 наведений трек-марафон ХЕГАЙ (вигляд збоку); на фіг. 2 наведений вигляд зверху трека-марафона ХЕГАЙ; на фіг. 3 наведені: вигляд збоку скейт-майданчика (див. А), вигляд зверху скейт-майданчики (див. В), вигляд збоку механічного приводу (див. С). На фіг. 4 наведений трек-марафон ХЕГАЙ(вигляд зверху), який має жорстку підставу, що має необхідний кут нахилу до поверхні Землі 10, 20, 30 градусів. Трек-марафон ХЕГАЙ по першому винаходу містить підставу у вигляді рами 1, напрямні у вигляді рейки п-подібної форми 2, сходи для рук 3, механічний привід 4, скейт-майданчик 5, забезпечений ременем 6 для кріплення тіла спортсмена, гальмівним механізмом 7, підшипниками 8, шарнірами 9. Механічний привід 4 виконаний у вигляді корпусу 10, усередині якого розміщений різьбовий гвинт 11 з гайкою 12 та забезпечений важелем регулювання висоти підйому трека-марафона відносно поверхні Землі 13. Трек-марафон ХЕГАЙ забезпечений механічними приводами 4, основними шарнірами 9-а, що дозволяють підняти його відносний поверхні Землі, а кожна напрямна 2 обладнана додатковим шарніром 9-6 для кріплення до підстави 1 трека-марафона. Скейт-майданчик 5 забезпечений двома осями 14 для підшипників 8 і виконаний з можливістю переміщення по напрямних у вигляді рейок 2 при пересуванні рук спортсмена по сходах для рук 3 в прямому або зворотному напрямах (див. фіг. 1, 2). Скейтмайданчики 5 розташовані паралельно один одному та їх може бути до 15 штук. Скейтмайданчик 5 разом зі сходами для рук 3 утворює секцію, яких також може бути до 15 штук. Трек-марафон ХЕГАЙ по другому винаходу містить підставу у вигляді рами 1, що вже має необхідний кут нахилу до поверхні Землі 10, 20, 30 градусів, напрямні у вигляді рейки п-подібної форми 2, сходи для рук 3, скейт-майданчик 5, забезпечений ременем 6 для кріплення тіла спортсмена, гальмівним механізмом 7, підшипниками 8, шарнірами 9. Механічний привід 4 виконаний у вигляді корпусу 10, усередині якого розміщений різьбовий гвинт 11 з гайкою 12 та забезпечений важелем регулювання висоти підйому трека-марафона відносно поверхні Землі 13. Трек-марафон ХЕГАЙ забезпечений механічними приводами 4, основними шарнірами 9-а, що дозволяють підняти його відносний поверхні Землі, а кожна напрямна 2 обладнана додатковим шарніром 9-6 для кріплення до підстави 1 трека-марафона. Скейт-майданчик 5 забезпечений двома осями 14 для підшипників 8 і виконаний з можливістю переміщення по напрямних у вигляді рейок 2 при пересуванні рук спортсмена по сходах для рук 3 в прямому, або зворотному напрямах (див. фіг. 1, 2). Скейт-майданчики 5 розташовані паралельно друг другу та їх може бути до 15 штук. Скейт-майданчик 5 разом зі сходами для рук 3 утворює секцію, яких також може бути до 15 штук. Трек-марафон ХЕГАЙ працює таким чином: Спортсмен лягає спиною на скейт-майданчик 5, фіксує на ньому своє тіло за допомогою ременя для кріплення тіла 6 і починає пересувати руки по поручнях сходів для рук 3. Рух скейтмайданчика 5 відбувається в прямому, або зворотному напрямах. Наприклад, спортсмен досяг кінця сходів для рук 3, повертається у вихідну точку шляхом пересування рук в протилежному напрямі по сходах 3. Трек-марафон ХЕГАЙ забезпечений механічними приводами 4, основними шарнірами 9-а, що дозволяють підняти його відносно поверхні Землі, а кожна напрямна 2 обладнана додатковим шарніром 9-6 для кріплення до підстави 1 трека-марафона. Механічні приводи 4 можуть бути будь-якій конструкції, наприклад, електромеханічні. Скейт-майданчик 5 разом зі сходами для рук 3 утворює одну секцію, при цьому трек-марафон ХЕГАЙ може бути двох, або більшої кількості секційним, навіть 15 секційним. Таким чином, можливі два шляхи завдання необхідної нагрузки: а) Шляхом зміни напряму руху скейт-майданчика, в) Шляхом зміни кута нахилу трека-марафона. Під час тренування тіло спортсмена разом з скейт-майданчиком 5 здійснює рух впередназад по напрямних у вигляді рейок 2, при цьому підшипники 8 закріплені на осі 14. Трекмарафон, що заявляється, дозволяє здійснювати весь комплекс навантаження на м'язи рук, 2 UA 102761 C2 5 10 шиї, хребет і м'язи спини і живота спортсмена з можливістю регулювання цього навантаження, а також здійснювати змагання, наприклад, двома та більшою кількістю спортсменів. Механічні приводи 4 піднімають трек-марафон під кутом до поверхні Землі на 10, 20,30 градусів при довжині треку до 30 метрів, якщо довжина треку буде більше, необхідно використовувати жорстку підставу 1, що вже має необхідний кут нахилу до поверхні Землі 10, 20, 30 градусів (див.фіг.4). Поручні сходів для рук розміщуються на відстані 30 см між собою при діаметрі поручня 30 мм. Технічний результат винаходу полягає в створенні трека-марафона ХЕГАЙ, який забезпечує широкий діапазон навантажень на м'язи рук, шиї, спини, хребет спортсмена, при простоті пристрою у виготовлення і надійності в експлуатації. Трек-марафон ХЕГАЙ має довжину не менше 10 метрів, максимальний його розмір 500 метрів. Спортсмен тренується шляхом бігу руками у положенні лежачи на спині. На трекумарафоні ХЕГАЙ проводять тренування і змагання два і більше спортсменів, також можливе проведення олімпійських змагань. Трек-марафон ХЕГАЙ можна встановлювати в спортзалах, на спортивних майданчиках і стадіонах. 15 ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 1. Трек-марафон, що містить підставу, рухливе місце для спортсмена з напрямною, який відрізняється тим, що підстава виконана у вигляді рами, а напрямна - у вигляді рейок пподібної форми, при цьому рухливе місце для спортсмена виконане у вигляді скейтмайданчика, який забезпечений двома напрямними і розташований під сходами для рук, обладнаний ременем для кріплення тіла, гальмівним механізмом і чотирма підшипниками, розташованими на осях, при цьому скейт-майданчиків не менше двох і вони розташовані паралельно один одному, сходи для рук з боку початку руху скейт-майданчиків приєднані до бічних сторін підстави трека-марафона шарнірами, а з протилежною сторони - забезпечені двома механічними приводами, при цьому кожна напрямна сполучена з підставою додатковим шарніром з боку початку руху скейт-майданчиків, а з протилежного боку - жорстко сполучена зі сходами для рук. 2. Трек-марафон за п. 1, який відрізняється тим, що механічні приводи виконані з можливістю зміни кута нахилу трека-марафона щодо поверхні Землі на 10, 20, 30 градусів, при довжині трека-марафона не більше 30 метрів. 3. Трек-марафон, що містить підставу, рухливе місце для спортсмена з напрямною, який відрізняється тим, що підстава виконана у вигляді рами та має нахил відносно поверхні Землі на 10, або 20, або 30 градусів, а напрямна виконана у вигляді рейок п-подібної форми, при цьому рухливе місце для спортсмена виконане у вигляді скейт-майданчика, який забезпечений двома напрямними і розташований під сходами для рук, обладнаний ременем для кріплення тіла, гальмівним механізмом і чотирма підшипниками, розташованими на осях, при цьому скейтмайданчиків не менше двох і вони розташовані паралельно один одному, сходи для рук з боку початку руху скейт-майданчиків приєднані до бічних сторін підстави трека-марафона шарнірами, а з протилежної сторони - жорстко приєднані до підставки, при цьому кожна напрямна сполучена з підставою додатковим шарніром з боку початку руху скейт-майданчиків, а з протилежного боку - жорстко сполучена зі сходами для рук. 3 UA 102761 C2 4 UA 102761 C2 5 UA 102761 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
