Анкер

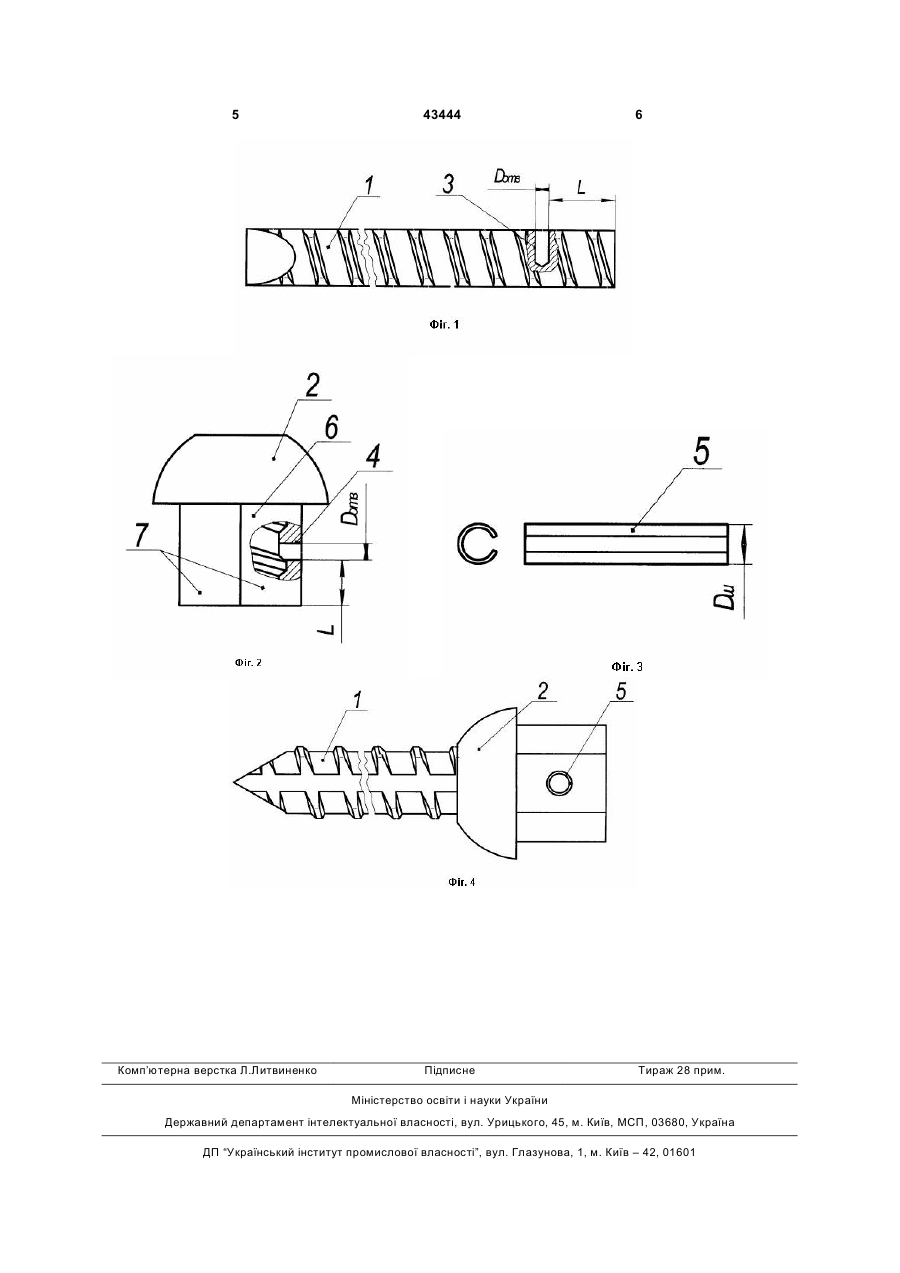

1. Анкер, що містить стержень з гвинтовим профілем, натяжну гайку, нагвинчену на стержень, причому в стержні і в натяжній гайці виконані отвори діаметром D0TB, в які встановлений штифт 3 новлений анкер не буде утримувати покрівлю гірничих виробок від розшарування та обвалення. Крім того, виконання натяжної гайки у вигляді тіла обертання не дозволяє встановлювати її разом із стержнем в багатогранні адаптери бурових верстатів, що серійно випускаються, мають широке поширення, чим обмежується сфера застосування анкера. Задачею корисної моделі є удосконалення анкера, яке забезпечить: виключення зсуву штифта уздовж отворів стержня і натяжної гайки, розміщення торців стержня і натяжної гайки в одній площині до початку натягнення анкера, можливість установки натяжної гайки в багатогранний адаптер бурового верстата. Це дозволить підвищити надійність анкера і техніку безпеки робіт, що проводяться, розширити сферу застосування анкера. Поставлена задача вирішується тим, що в анкері, що містить стержень з гвинтовим профілем, натяжну гайку, нагвинчену на стержень, причому в стержні і в натяжній гайці виконані отвори діаметром Dотв, в яких встановлений штифт діаметром Dш з прорізом, відповідно до корисної моделі, 0,95Dш £ Dотв < Dш. Крім того, отвори в стержні і натяжній гайці виконані на одній відстані від торців відповідно стержня і натяжної гайки. Крім того, нижня частина натяжної гайки виконана у вигляді правильної, наприклад, шестикутної призми. Виконання умови 0,95Dш £ Dотв < Dш забезпечить надійне утримання штифта в отворах стержня і натяжної гайки. Виконання отворів в стержні і натяжній гайці на одній відстані від торців відповідно стержня і натяжної гайки забезпечить розміщення торців стержня і натяжної гайки в одній площині до початку натягнення анкера і можливість контролю за здійсненням натягнення анкера. Виконання нижньої частини натяжної гайки у вигляді правильної, наприклад, шестикутної призми забезпечить можливість установки натяжної гайки в багатогранні адаптери бурових верстатів і розширить сферу застосування анкера. На Фіг. 1 зображений стержень анкера, на Фіг. 2 - натяжна гайка, на Фіг.3 - штифт з прорізом, на Фіг.4 - анкер, що заявляється, до початку натягнення. Анкер містить стержень 1 з гвинтовим профілем і натяжну гайку 2, яка нагвинчена на стержень. У стержні 1 і в натяжній гайці 2 виконані отвори 3, 4 діаметром Dотв, в яких встановлений штифт 5 діаметром Dш з прорізом. Нижня частина 6 натяжної гайки виконана у вигляді правильної, наприклад, шестикутної призми з бічними гранями 43444 4 7. Отвір 3 в стержні 1 виконано на відстані L від торця стержня, отвір 4 в натяжній гайці 2 виконано на тій же відстані L від торця натяжної гайки. При цьому виконана умова 0,95Dш £ Dотв
