Газовіддільник

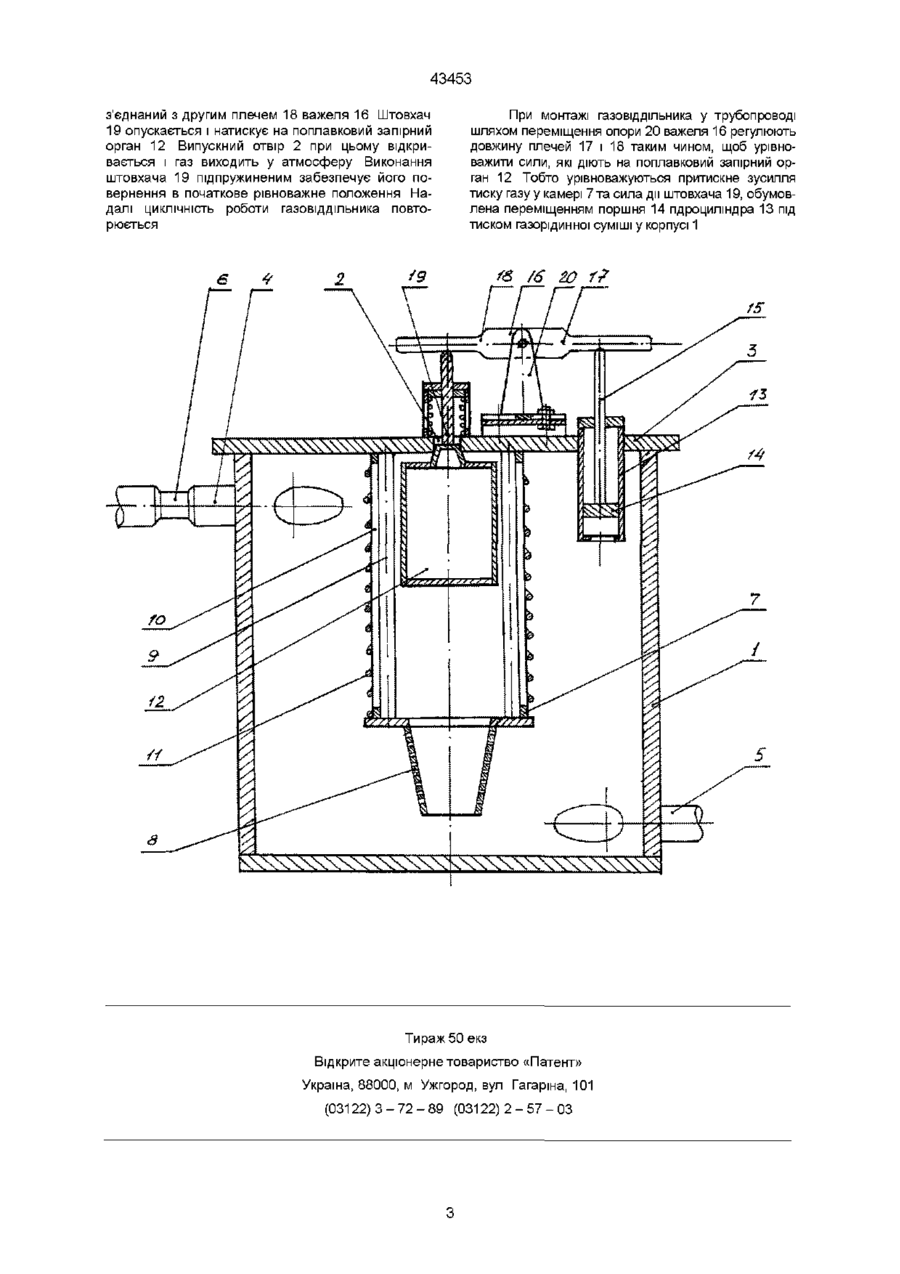

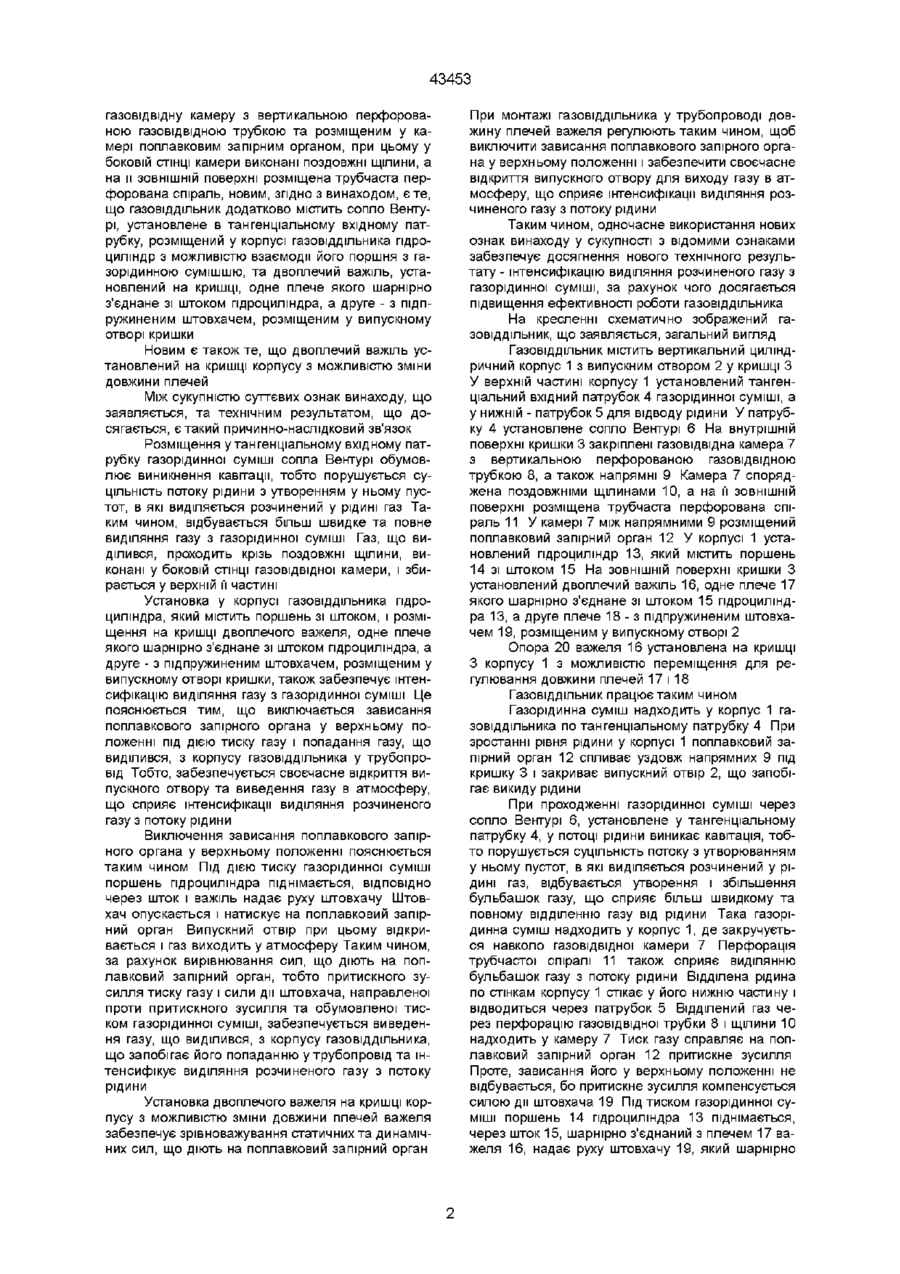

1 Газовіддільник, який містить вертикальний циліндричний корпус з випускним отвором для газу у кришці, встановлений у верхній частині корпусу тангенціальний вхідний патрубок газорідинної суміші та у нижній частині - патрубок для відведення рідини, закріплену на внутрішній поверхні кришки газовідвідну камеру з вертикальною перфорованою газовідвідною трубкою та розміщеним у камері поплавковим запірним органом, при цьому у боковій СТІНЦІ камери виконані поздовжні щілини, а на и ЗОВНІШНІЙ поверхні розміщена трубчаста перфорована спіраль, який відрізняється тим, що газовіддільник додатково містить сопло Вентурі, встановлене в тангенціальному вхідному патрубку, розміщений у корпусі газовіддільника гідроциліндр з можливістю взаємодії його поршня з газорідинною сумішшю, та двоплечий важіль, встановлений на кришці, одне плече якого шарнірно з'єднане зі штоком гідроциліндра, а друге - з підпружиненим штовхачем, розміщеним у випускному отворі кришки 2 Газовіддільник за п 1 , який відрізняється тим, що двоплечий важіль встановлений на кришці корпусу з можливістю зміни довжини плечей О Винахід відноситься до трубопровідної арматури, зокрема до пристроїв для видалення газу з потоку рідини, наприклад з водоводів системи водопостачання Найбільш близьким за технічною суттю та технічним результатом, що досягається, до технічного рішення, що заявляється, є газовіддільник (дивасСРСР №1499053 від 0110 87р. М К л 4 F16T1/45, F16K 24/00, опубл 07 08 89р ), який містить вертикальний циліндричний корпус з випускним отвором для газу у кришці, установлений у верхній частині корпусу тангенціальний вхідний патрубок газорідинної суміші та у нижній частині патрубок для відведення рідини, закріплену на внутрішній поверхні кришки газовідвідну камеру з вертикальною перфорованою газовідвідною трубкою та розміщеним у камері поплавковим запірним органом, при цьому у боковій СТІНЦІ камери виконані поздовжні щілини, а на її ЗОВНІШНІЙ поверхні розміщена перфорована спіраль На ЗОВНІШНІЙ поверхні поплавкового запірного органа виконані похилі перфоровані ребра, орієнтовані у напрямку, протилежному закрученню суміші Камера виконана циліндричною з діаметром, який складає 0,43 діаметра корпусу, і висотою, яка складає 0,7 діаметра корпусу ю Відомий газовіддільник характеризується низькою ефективністю відводу газу з потоку рідини, оскільки газ не повністю виділяється з газорідинної суміші та частина його виноситься потоком рідини у трубопровід Газ, що виділився, накопичується у корпусі газовіддільника та своїм тиском обумовлює зависання поплавкового запірного органу у верхньому положенні, що перешкоджає відкриванню випускного отвору і виходу газу з корпусу Підвищення тиску газу у корпусі газовіддільника, в свою чергу, призводить до погіршення виділення розчиненого газу із рідини та попаданню газу, що виділився, у трубопровід В основу винаходу поставлено задачу удосконалення газовіддільника шляхом уведення нових конструктивних елементів, що забезпечує інтенсифікацію виділяння розчиненого газу з газорідинної суміші та за рахунок цього досягається підвищення ефективності роботи газовіддільника Поставлена задача вирішується тим, що у газовіддільнику, який містить вертикальний циліндричний корпус з випускним отвором для газу у кришці, установлений у верхній частині корпусу тангенціальний вхідний патрубок газорідинної суміші та у нижній частині - патрубок для відведення рідини, закріплену на внутрішній поверхні кришки со Ю ^СО 43453 газовідвідну камеру з вертикальною перфорованою газовідвідною трубкою та розміщеним у камері поплавковим запірним органом, при цьому у боковій СТІНЦІ камери виконані поздовжні щілини, а на и ЗОВНІШНІЙ поверхні розміщена трубчаста перфорована спіраль, новим, згідно з винаходом, є те, що газовіддільник додатково містить сопло Вентурі, установлене в тангенціальному вхідному патрубку, розміщений у корпусі газовіддільника гідроциліндр з можливістю взаємодії його поршня з газорідинною сумішшю, та двоплечий важіль, установлений на кришці, одне плече якого шарнірно з'єднане зі штоком гідроциліндра, а друге - з підпружиненим штовхачем, розміщеним у випускному отворі кришки Новим є також те, що двоплечий важіль установлений на кришці корпусу з можливістю зміни довжини плечей Між сукупністю суттєвих ознак винаходу, що заявляється, та технічним результатом, що досягається, є такий причинно-наслідковий зв'язок Розміщення утангенціальному вхідному патрубку газорідинної суміші сопла Вентурі обумовлює виникнення кавітації, тобто порушується суцільність потоку рідини з утворенням у ньому пустот, в які виділяється розчинений у рідині газ Таким чином, відбувається більш швидке та повне виділяння газу з газорідинної суміші Газ, що виділився, проходить крізь поздовжні щілини, виконані у боковій СТІНЦІ газовідвідної камери, і збирається у верхній її частині Установка у корпусі газовіддільника гідроциліндра, який містить поршень зі штоком, і розміщення на кришці двоплечого важеля, одне плече якого шарнірно з'єднане зі штоком гідроциліндра, а друге - з підпружиненим штовхачем, розміщеним у випускному отворі кришки, також забезпечує інтенсифікацію виділяння газу з газорідинної суміші Це пояснюється тим, що виключається зависання поплавкового запірного органа у верхньому положенні під дією тиску газу і попадання газу, що виділився, з корпусу газовіддільника у трубопровід Тобто, забезпечується своєчасне відкриття випускного отвору та виведення газу в атмосферу, що сприяє інтенсифікації виділяння розчиненого газу з потоку рідини Виключення зависання поплавкового запірного органа у верхньому положенні пояснюється таким чином Під дією тиску газорідинної суміші поршень гідроциліндра піднімається, ВІДПОВІДНО через шток і важіль надає руху штовхачу Штовхач опускається і натискує на поплавковий запірний орган Випускний отвір при цьому відкривається і газ виходить у атмосферу Таким чином, за рахунок вирівнювання сил, що діють на поплавковий запірний орган, тобто притискного зусилля тиску газу і сили дії штовхача, направленої проти притискного зусилля та обумовленої тиском газорідинної суміші, забезпечується виведення газу, що виділився, з корпусу газовіддільника, що запобігає його попаданню у трубопровід та інтенсифікує виділяння розчиненого газу з потоку рідини Установка двоплечого важеля на кришці корпусу з можливістю зміни довжини плечей важеля забезпечує зрівноважування статичних та динамічних сил, що діють на поплавковий запірний орган При монтажі газовіддільника у трубопроводі довжину плечей важеля регулюють таким чином, щоб виключити зависання поплавкового запірного органа у верхньому положенні і забезпечити своєчасне відкриття випускного отвору для виходу газу в атмосферу, що сприяє інтенсифікації виділяння розчиненого газу з потоку рідини Таким чином, одночасне використання нових ознак винаходу у сукупності з відомими ознаками забезпечує досягнення нового технічного результату - інтенсифікацію виділяння розчиненого газу з газорідинної суміші, за рахунок чого досягається підвищення ефективності роботи газовіддільника На кресленні схематично зображений газовіддільник, що заявляється, загальний вигляд Газовіддільник містить вертикальний циліндричний корпус 1 з випускним отвором 2 у кришці З У верхній частині корпусу 1 установлений тангенціальний вхідний патрубок 4 газорідинної суміші, а у нижній - патрубок 5 для відводу рідини У патрубку 4 установлене сопло Вентурі 6 На внутрішній поверхні кришки 3 закріплені газовідвідна камера 7 з вертикальною перфорованою газовідвідною трубкою 8, а також напрямні 9 Камера 7 споряджена поздовжніми щілинами 10, а на її ЗОВНІШНІЙ поверхні розміщена трубчаста перфорована спіраль 11 У камері 7 між напрямними 9 розміщений поплавковий запірний орган 12 У корпусі 1 установлений гідроциліндр 13, який містить поршень 14 зі штоком 15 На ЗОВНІШНІЙ поверхні кришки З установлений двоплечий важіль 16, одне плече 17 якого шарнірно з'єднане зі штоком 15 гідроциліндра 13, а друге плече 1 8 - з підпружиненим штовхачем 19, розміщеним у випускному отворі 2 Опора 20 важеля 16 установлена на кришці З корпусу 1 з можливістю переміщення для регулювання довжини плечей 17 і 18 Газовіддільник працює таким чином Газорідинна суміш надходить у корпус 1 газовіддільника по тангенціальному патрубку 4 При зростанні рівня рідини у корпусі 1 поплавковий запірний орган 12 спливає уздовж напрямних 9 під кришку 3 і закриває випускний отвір 2, що запобігає викиду рідини При проходженні газорідинної суміші через сопло Вентурі 6, установлене у тангенціальному патрубку 4, у потоці рідини виникає кавітація, тобто порушується суцільність потоку з утворюванням у ньому пустот, в які виділяється розчинений у рідині газ, відбувається утворення і збільшення бульбашок газу, що сприяє більш швидкому та повному відділенню газу від рідини Така газорідинна суміш надходить у корпус 1, де закручується навколо газовідвідної камери 7 Перфорація трубчастої спіралі 11 також сприяє виділянню бульбашок газу з потоку рідини Відділена рідина по стінкам корпусу 1 стікає у його нижню частину і відводиться через патрубок 5 Відділений газ через перфорацію газовідвідної трубки 8 і щілини 10 надходить у камеру 7 Тиск газу справляє на поплавковий запірний орган 12 притискне зусилля Проте, зависання його у верхньому положенні не відбувається, бо притискне зусилля компенсується силою дії штовхача 19 Під тиском газорідинної суміші поршень 14 гідроциліндра 13 піднімається, через шток 15, шарнірно з'єднаний з плечем 17 важеля 16, надає руху штовхачу 19, який шарнірно 43453 з'єднаний з другим плечем 18 важеля 16 Штовхач 19 опускається і натискує на поплавковий запірний орган 12 Випускний отвір 2 при цьому відкривається і газ виходить у атмосферу Виконання штовхача 19 підпружиненим забезпечує його повернення в початкове рівноважне положення Надалі ЦИКЛІЧНІСТЬ роботи газовіддільника повторюється При монтажі газовіддільника у трубопроводі шляхом переміщення опори 20 важеля 16 регулюють довжину плечей 17 і 18 таким чином, щоб урівноважити сили, які діють на поплавковий запірний орган 12 Тобто урівноважуються притискне зусилля тиску газу у камері 7 та сила дії штовхача 19, обумовлена переміщенням поршня 14 гідроциліндра 13 під тиском газорідинної суміші у корпусі 1 /6 Ю f? 4 ts Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
