Робоче колесо осьового вентилятора

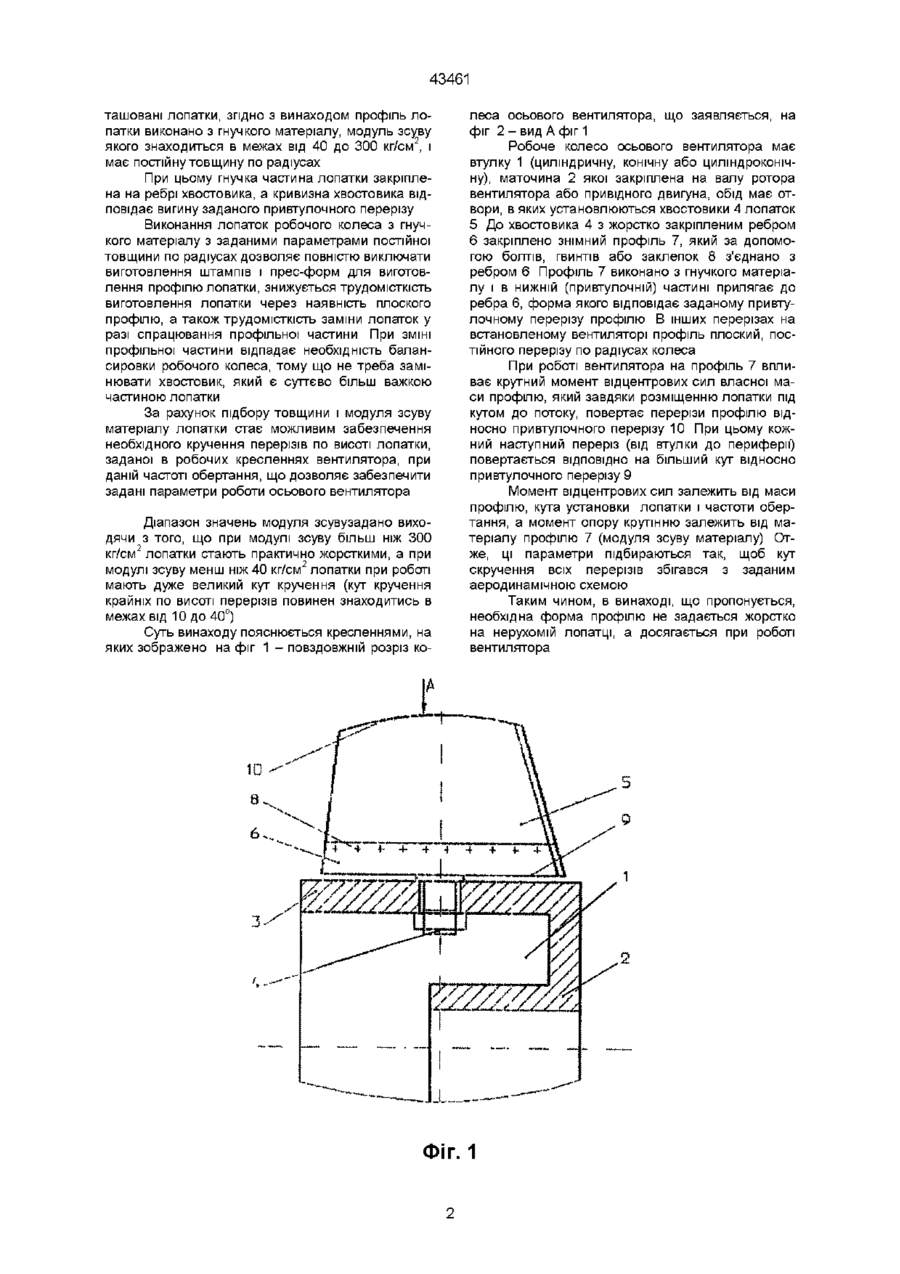

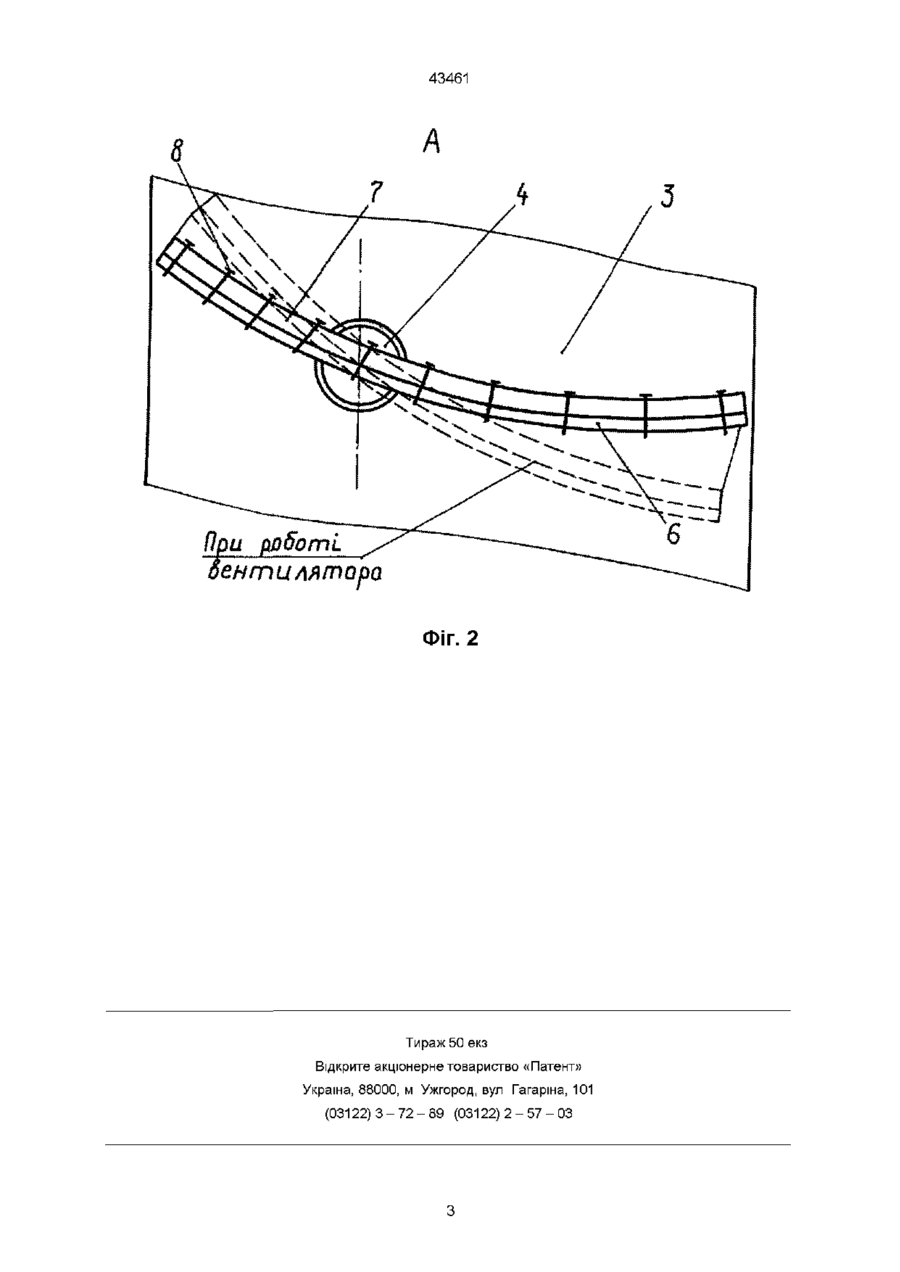

1 Робоче колесо осьового вентилятора, що складається з циліндричної, конічної або циліндроконічної втулки, на периферії якої розташовані закріплені нерухомо або поворотні лопатки, яке відрізняється тим, що профіль лопатки виконано з гнучкого матеріалу, модуль зсуву якого знаходиться в межах від 40 до 300 кг/см2, та має постійну товщину по радіусах О (О со 43461 ташовані лопатки, згідно з винаходом профіль лопатки виконано з гнучкого матеріалу, модуль зсуву якого знаходиться в межах від 40 до 300 кг/см2, і має постійну товщину по радіусах При цьому гнучка частина лопатки закріплена на ребрі хвостовика, а кривизна хвостовика відповідає вигину заданого привтулочного перерізу Виконання лопаток робочого колеса з гнучкого матеріалу з заданими параметрами постійної товщини по радіусах дозволяє повністю виключати виготовлення штампів і прес-форм для виготовлення профілю лопатки, знижується трудомісткість виготовлення лопатки через наявність плоского профілю, а також трудомісткість заміни лопаток у разі спрацювання профільної частини При ЗМІНІ профільної частини відпадає необхідність балансировки робочого колеса, тому що не треба замінювати хвостовик, який є суттєво більш важкою частиною лопатки За рахунок підбору товщини і модуля зсуву матеріалу лопатки стає можливим забезпечення необхідного кручення перерізів по висоті лопатки, заданої в робочих кресленнях вентилятора, при даній частоті обертання, що дозволяє забезпечити задані параметри роботи осьового вентилятора леса осьового вентилятора, що заявляється, на фіг 2 - вид А фіг 1 Робоче колесо осьового вентилятора має втулку 1 (циліндричну, конічну або циліндроконічну), маточина 2 якої закріплена на валу ротора вентилятора або привідного двигуна, обід має отвори, в яких установлюються хвостовики 4 лопаток 5 До хвостовика 4 з жорстко закріпленим ребром 6 закріплено знімний профіль 7, який за допомогою болтів, гвинтів або заклепок 8 з'єднано з ребром 6 Профіль 7 виконано з гнучкого матеріалу і в нижній (привтулочній) частині прилягає до ребра 6, форма якого відповідає заданому привтулочному перерізу профілю В інших перерізах на встановленому вентиляторі профіль плоский, постійного перерізу по радіусах колеса При роботі вентилятора на профіль 7 впливає крутний момент відцентрових сил власної маси профілю, який завдяки розміщенню лопатки під кутом до потоку, повертає перерізи профілю відносно привтулочного перерізу 10 При цьому кожний наступний переріз (від втулки до периферії) повертається ВІДПОВІДНО на більший кут відносно привтулочного перерізу 9 Момент відцентрових сил залежить від маси профілю, кута установки лопатки і частоти обертання, а момент опору крутінню залежить від матеріалу профілю 7 (модуля зсуву матеріалу) Отже, ці параметри підбираються так, щоб кут скручення всіх перерізів збігався з заданим аеродинамічною схемою Таким чином, в винаході, що пропонується, необхідна форма профілю не задається жорстко на нерухомій лопатці, а досягається при роботі вентилятора Діапазон значень модуля зсувузадано виходячи з того, що при модулі зсуву більш ніж 300 2 кг/см лопатки стають практично жорсткими, а при модулі зсуву менш ніж 40 кг/см2 лопатки при роботі мають дуже великий кут кручення (кут кручення крайніх по висоті перерізів повинен знаходитись в межах від 10 до 40°) Суть винаходу пояснюється кресленнями, на яких зображено на фіг 1 - повздовжній розріз ко 4 -+ +. +. 4 4 4 Фіг. 1 + + + 43461 При роботі еитилятора Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
