Робоче колесо осьового вентилятора
Номер патенту: 12763
Опубліковано: 28.02.1997
Автори: Сенніков Віталій Федорович, Курбатова Любов Володимирівна
Текст

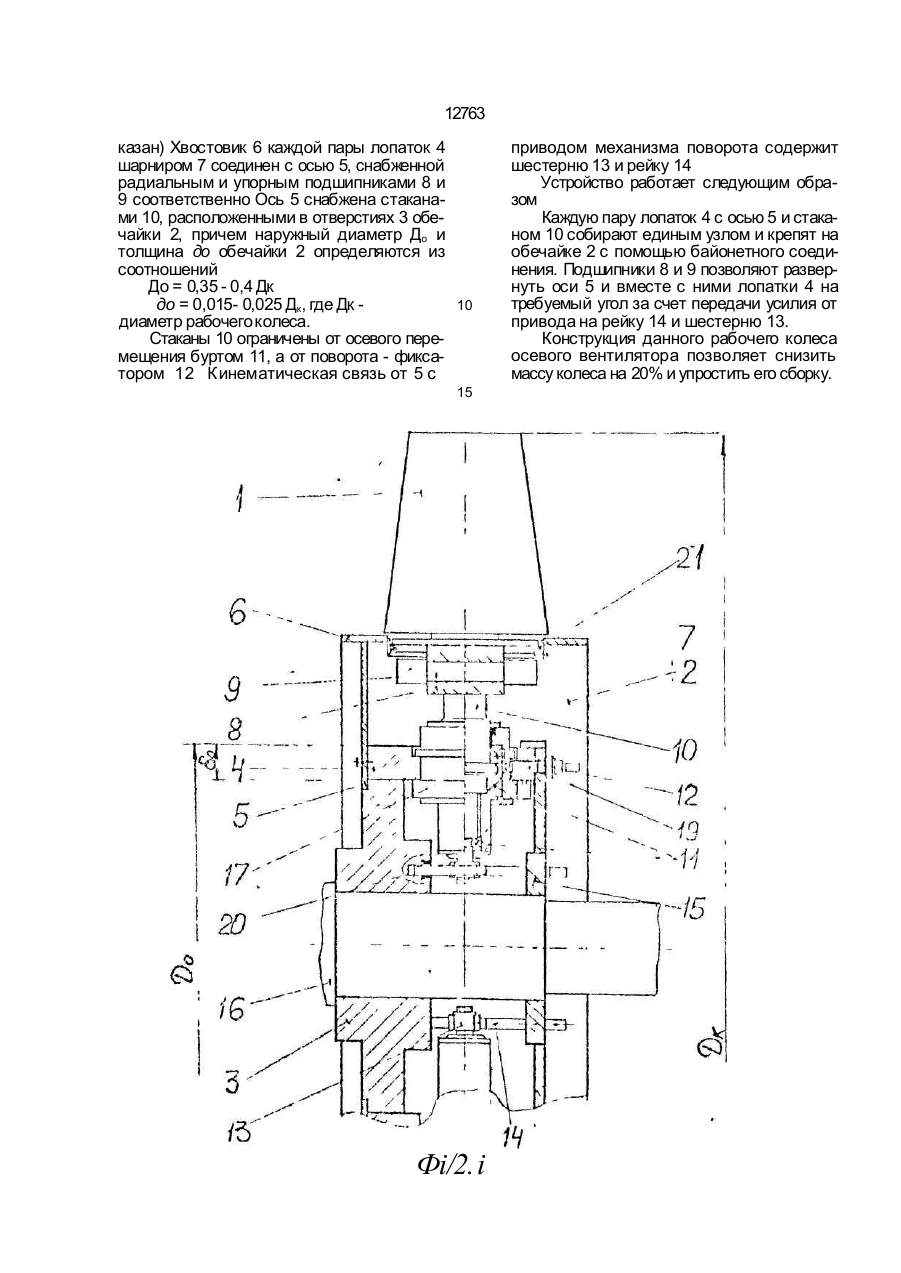

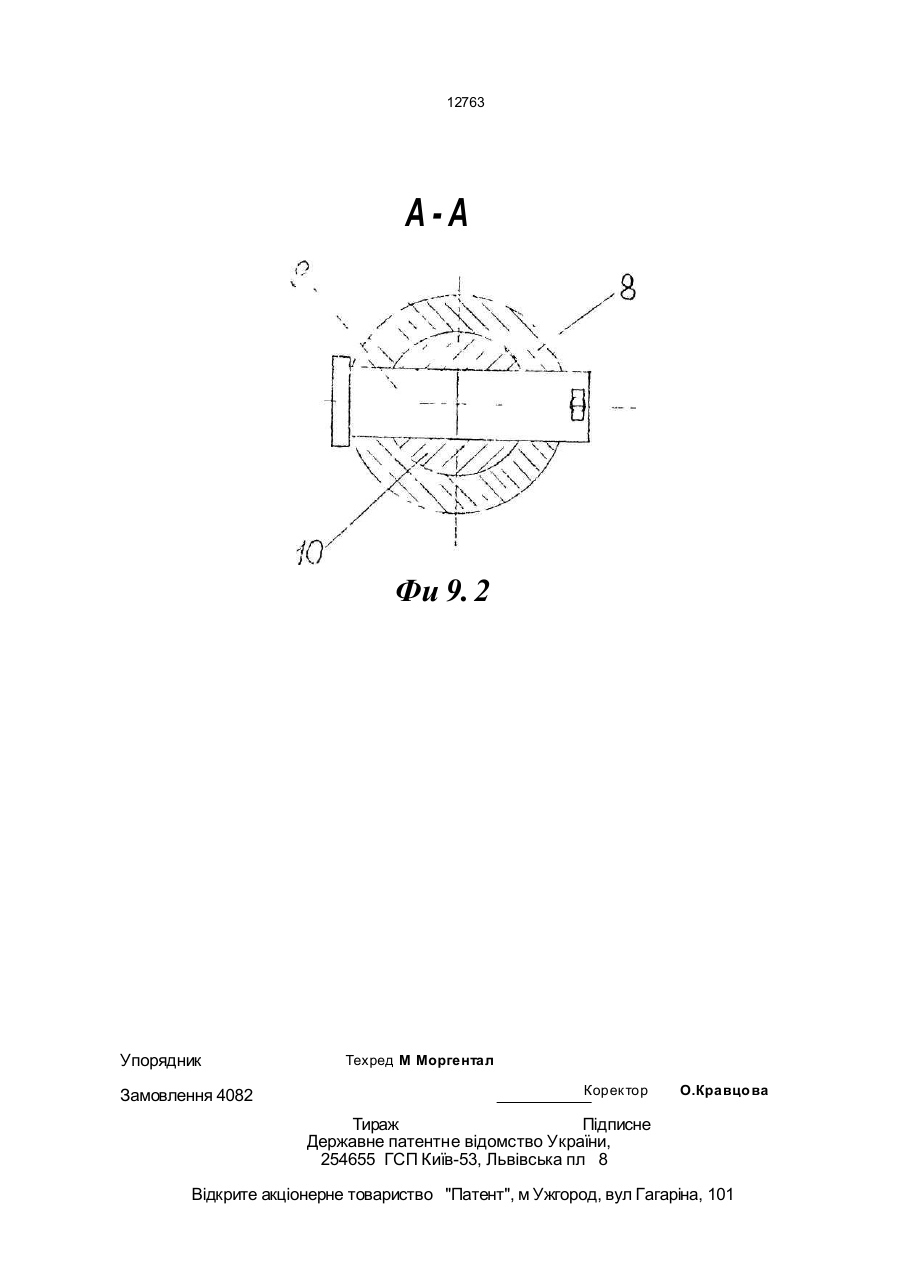

Рабочее колесо осевого вентилятора, содержащее ступицу, снабженную обечайкой, установленные в отверстиях обечайки поворотные лопатки с осями, кинематически связанными с приводом, о т л и ч а ю щ е е с я тем, что оси каждой пары лопаток снабжены стаканами, расположенными в отверстиях обечайки, а ее наружный диаметр и толщина определяются из соотношений: До - 0,35 - 0,4 Дк , So = 0,015- 0,025 Дк , где Дк диаметр рабочего колеса. Задачей настоящего изобретения является снижение массы, упрощение сборки при выполнении лопаток сдвоенными. Указанная задача решается следующим образом. В рабочем колесе осевого вентилятора, содержащем ступицу, снабженную обечайкой, установленные в отверстиях обечайки поворотные сдвоенные лопатки с осями кинематически связанными с приводом оси каждой пары лопаток снабжены стаканами, распложенными в отверстиях обечайки, а ее наружный диаметр и толщина определяются из соотношений До = 0,35- 0,4 Дк до = 0,015- 0,025 Дк где Дк диаметр рабочего колеса. Рабочее колесо содержит ступицу 1, снабженную обечайкой 2. установленные в отверстиях 3 обечайки 2 поворотные сдвоенные лопатки 4 с осями 5 кинематически связанными с приводом (на чертеже не по С > ю о со О 12763 казан) Хвостовик 6 каждой пары лопаток 4 шарниром 7 соединен с осью 5, снабженной радиальным и упорным подшипниками 8 и 9 соответственно Ось 5 снабжена стаканами 10, расположенными в отверстиях 3 обечайки 2, причем наружный диаметр До и толщина до обечайки 2 определяются из соотношений До = 0,35 - 0,4 Дк до = 0,015- 0,025 Дк, где Дк 10 диаметр рабочего колеса. Стаканы 10 ограничены от осевого перемещения буртом 11, а от поворота - фиксатором 12 Кинематическая связь от 5 с 15 Фі/2. і приводом механизма поворота содержит шестерню 13 и рейку 14 Устройство работает следующим образом Каждую пару лопаток 4 с осью 5 и стаканом 10 собирают единым узлом и крепят на обечайке 2 с помощью байонетного соединения. Подшипники 8 и 9 позволяют развернуть оси 5 и вместе с ними лопатки 4 на требуемый угол за счет передачи усилия от привода на рейку 14 и шестерню 13. Конструкция данного рабочего колеса осевого вентилятора позволяет снизить массу колеса на 20% и упростить его сборку. 12763 A-A Фи 9. 2 Упорядник Замовлення 4082 Техред М Моргентал Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655 ГСП Київ-53, Львівська пл 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул Гагаріна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking wheel of axial ventilator
Автори англійськоюSennikov Vitalii Fedorovych, Kurbatova Liubov Volodymyrivna
Назва патенту російськоюРабочее колесо осевого вентилятора
Автори російськоюСенников Виталий Федорович, Курбатова Любовь Владимировна
МПК / Мітки
МПК: F04D 27/00, F04D 29/32
Мітки: колесо, вентилятора, осьового, робоче
Код посилання
