Вакуумний вимикач

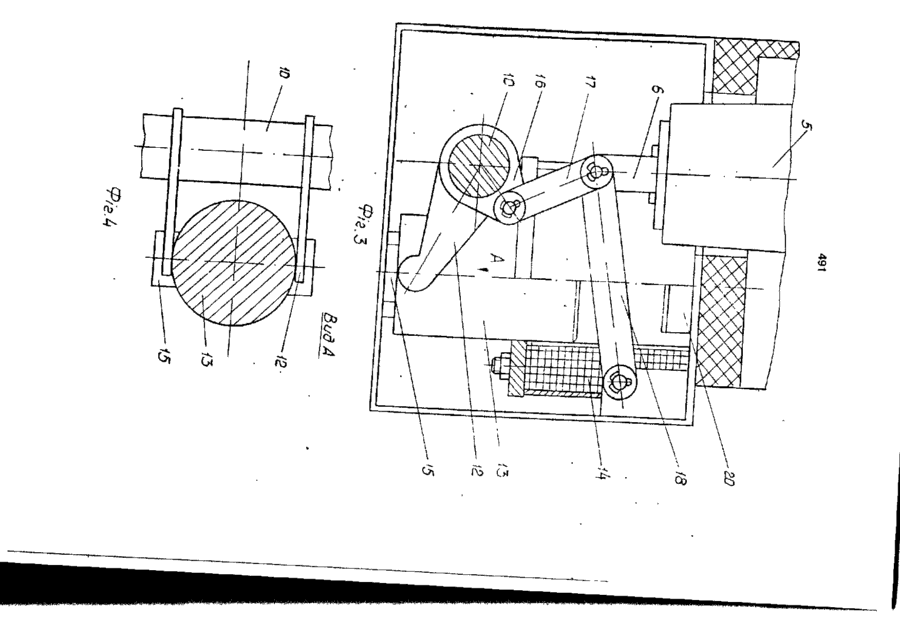

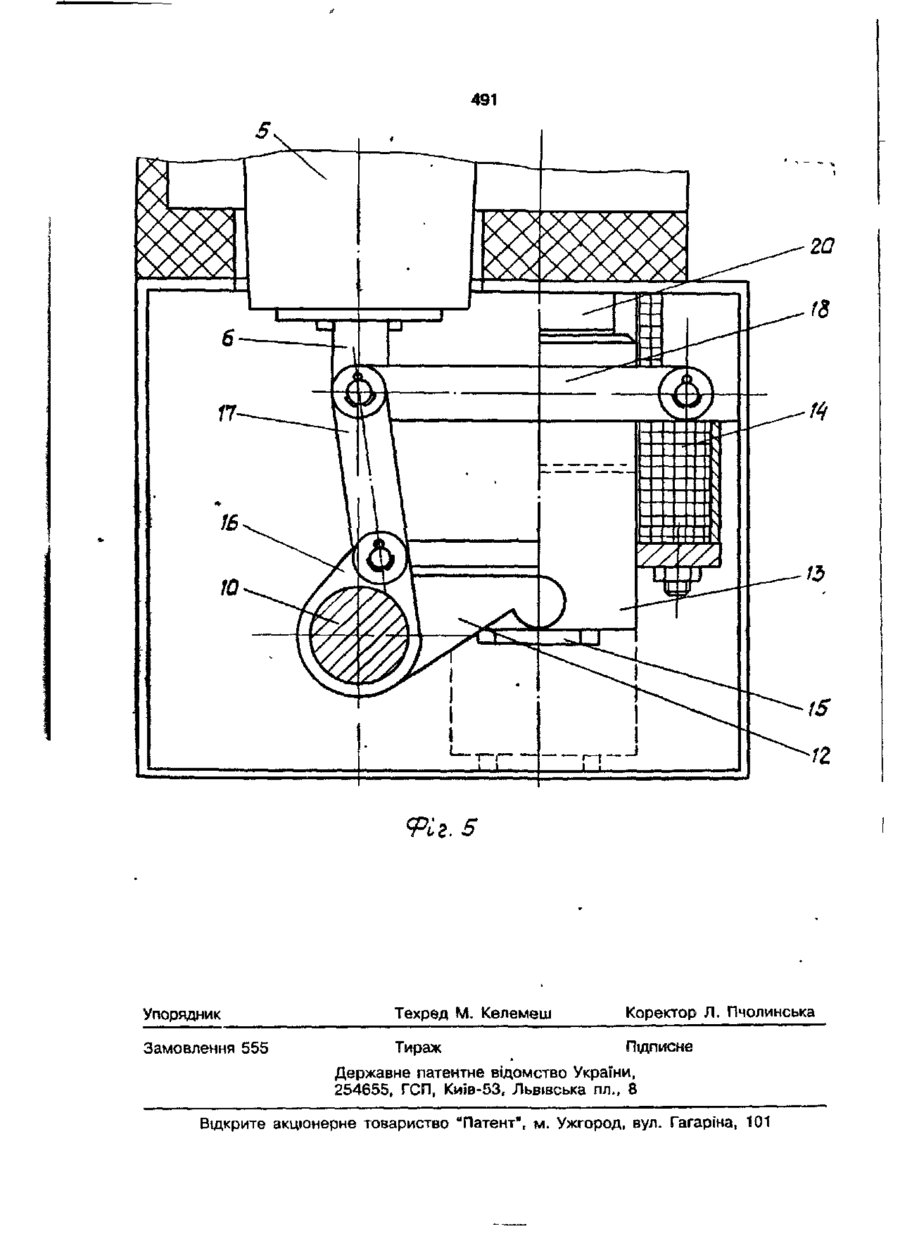

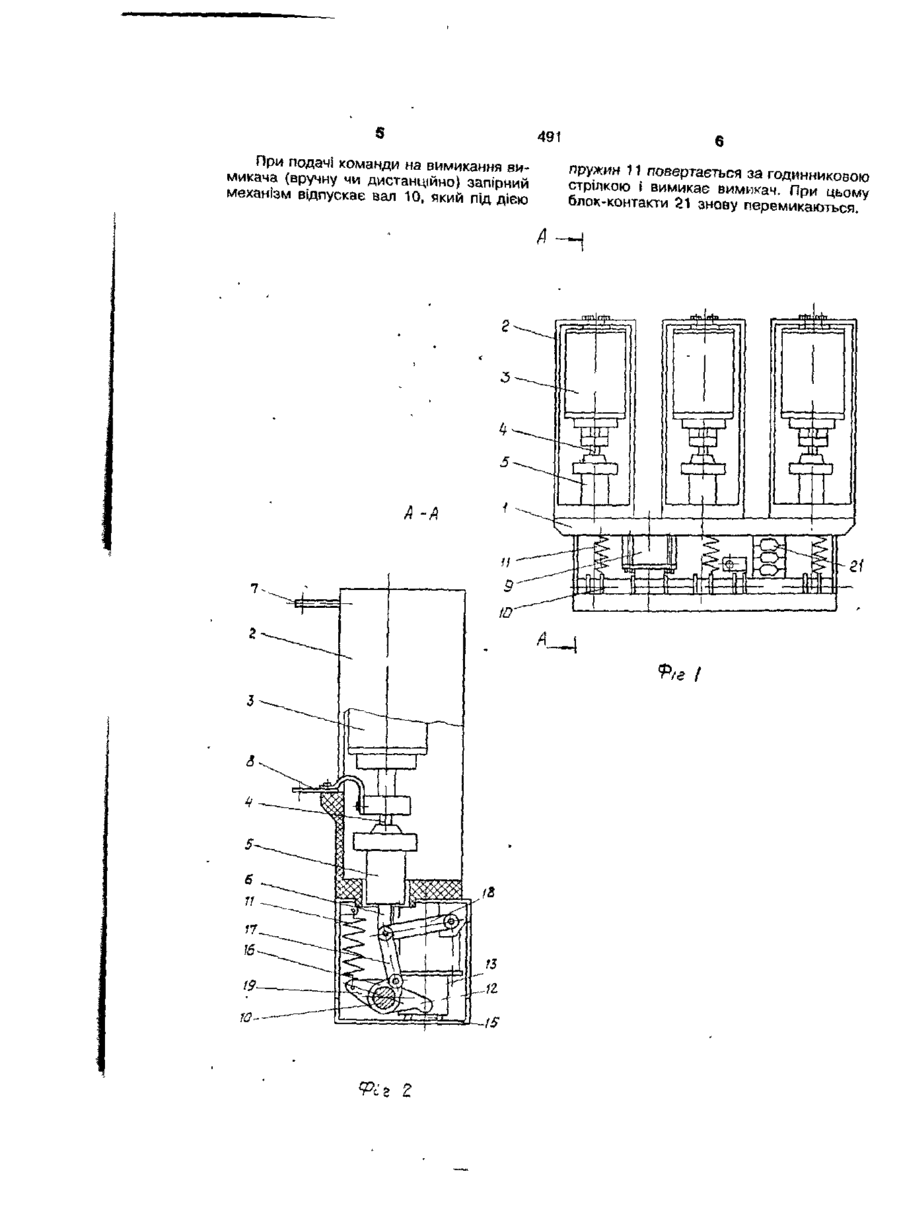

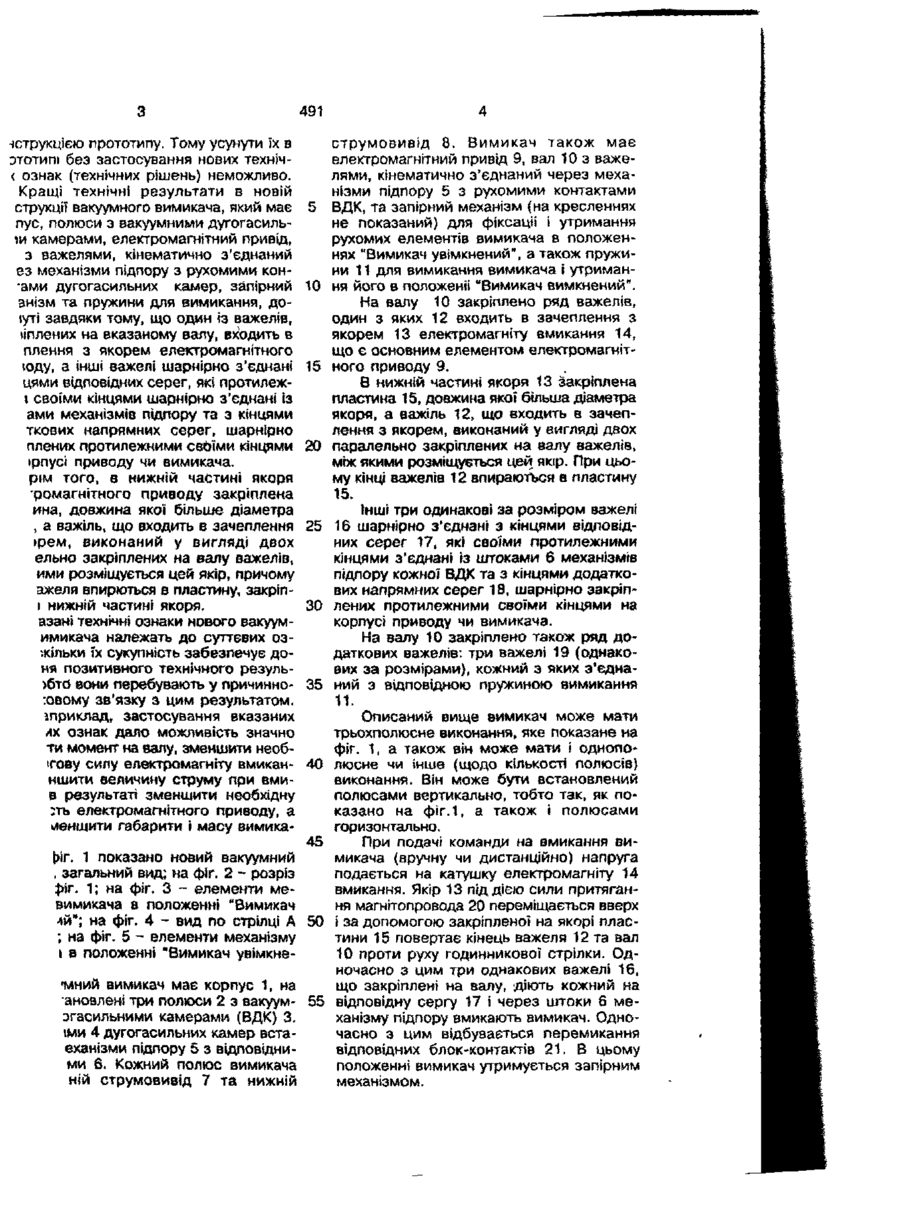

Вакуумний вимикач, що має корпус, полюси з вакуумними дугогасними камерами, електромагнітний привід, вал з важелями, кінематично з'єднаний через механізми підпору з рухомими контактами вакуумних дугогасильних камер, запірний механізм та пружини для вимикання вимикача, який в і д р і з н я є т ь с я тим, що один з важелів, закріплених на вказаному валу, входить в зачеплення з якорем електромагнітного привода, а інші важелі шарнірно з'єднані з кінцями відповідна серег, які протилежними своїми кінцями шарнірно з'єднані із штоками механізми підпору та з кінцями додаткових напрям них серег, шарнірно закріплених проти лежними своїми кінцями на корпусі приво да чи вимикача. 2. Вимикач за п.1, який в і д р і з н я є т ь с я тим, що в нижній частиі якоря електромагнітної о привода закріплю на пластина, довжина якої більша діаметр якоря, а важіль, що входить з зачепле^ з якорем, виконаний у вигляді двох пара лельно закріплених на валу важелів, м якими розміщується цей якір, причому кіь важеля впираються в пластину, здкріпле в нижній частині якоря. Корисна модель належить до електротехніки, зокрема, до конструкцій вакуумних вимикачів, які призначені для роботи в електроустановках високої напруги. В основу запропонованої корисної моделі поставлено завдання створення нового вакуумного вимикача з кращими технічними результатами, а саме: зменшення габаритів та маси вимикача, зменшення моменту на валу, зменшення необхідної потужності приводу і розширення області застосування вимикача. За сукупністю ознак прототипом до запропонованої конструкції вакуумного ви микача може бути вимикач ПЗ. який ^ корпус, полюси з вакуумними дугогаси ними камерами ir. 1 показано новий вакуумний , загальний вид; на фіг. 2 - розріз ріг. 1; на фіг. З - елементи мевимикача в положенні "Вимикач *й"; на фіг. 4 - вид по стрілці А 50 ; на фіг. 5 - елементи механізму \ а положенні "Вимикач увімкне•мний вимикач має корпус 1, на аноалені три полюси 2 з вакуум- 55 эгасильними камерами (ВДК) 3. іми 4 дугогасильних камер встаеханізми підпору 5 з відповідними 6. Кожний полюс вимикача ній струмовивід 7 та нижній 4 струмовивід 8. Вимикач також має електромагнітний привід 9, вал 10 з важелями, кінематично з'єднаний через механізми підпору 5 з рухомими контактами ВДК, та запірний механізм (на кресленнях не показаний) для фіксації і утримання рухомих елементів вимикача в положеннях "Вимикач увімкнений", а також пружини 11 для вимикання вимикача і утримання його в положенії "Вимикач вимкнений". На валу 10 закріплено ряд важелів, один з яких 12 входить в зачеплення з якорем 13 електромагніту вмикання 14, що є основним елементом електромагнітного приводу 9. В нижній частині якоря 13 закріплена пластина 15, довжина якої більша діаметра якоря, а важіль 12, що входить в зачеплення з якорем, виконаний у вигляді двох паралельно закріплених на валу важелів, між якими розміщується цей якір. При цьому кінці важелів 12 впираються в пластину 15. Інші три одинакові за розміром важелі 16 шарнірно з*єднані з кінцями відповідних серег 17, які своїми протилежними кінцями з'єднані Із штоками 6 механізмів підпору кожної ВДК та з кінцями додаткових напрямних серег 18, шарнірно закріплених протилежними своїми кінцями на корпусі приводу чи вимикача. На валу 10 закріплено також ряд додаткових важелів: три важелі 19 (однакових за розмірами), кожний з яких з'єднаний з відповідною пружиною вимикання 11. Описаний вище вимикач може мати трьохполюсне виконання, яке показане на фіг. 1, а також він може мати і однополюсне чи інше (щодо кількості полюсів) виконання. Він може бути встановлений полюсами вертикально, тобто так, як показано на фіг.1, а також і полюсами горизонтально. При подачі команди на вмикання вимикача (вручну чи дистанційно) напруга подається на катушку електромагніту 14 вмикання. Якір 13 під дією сили притягання магнггопровода 20 переміщається вверх І за допомогою закріпленої на якорі пластини 15 повертає кінець важеля 12 та вал 10 проти руху годинникової стрілки. Одночасно з цим три однакових важелі 16, що закріплені на валу, діють кожний на відповідну сергу 17 і через штоки 6 механізму підпору вмикають вимикач. Одночасно з цим відбувається перемикання відповідних блок-контакті в 21. В цьому положенні вимикач утримується запірним механізмом. 491 При подачі команди на вимикання вимикача (вручну чи дистанційно) запірний механізм відпускає вал 10, який під дією пружин 11 повертається за годинниковою стрілкою і вимикає вимикач. При цьому блок-контакти 21 знову перемикаються А А-А А *Р/г і "Ріг 2 491 Фіг. 5 Упорядник Техред М. Келемеш Коректор Л. Пчолинська Замовлення 555 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
