Різцетримач
Номер патенту: 43535
Опубліковано: 25.08.2009
Автори: Шевченко Олександр Віталійович, Бєляєва Анастасія Юріївна
Формула / Реферат
Різцетримач, що містить корпус, зв'язану з ним пружними елементами віджимну частину з різцем та привод її переміщення в складі приводного вала, кривошипа з віссю, перехрещеною до осі обертання вала, проміжної шайби та шатуна, який відрізняється тим, що пружні елементи виконані у вигляді прорізної пружини з парною кількістю прорізів та перемичок в кожному ряді, причому осі перемичок одного із рядів орієнтовані під відповідним кутом до нормалі до оброблюваної поверхні, а осі перемичок інших рядів мають кутовий зв'язок з осями перемичок цього ряду.
Текст

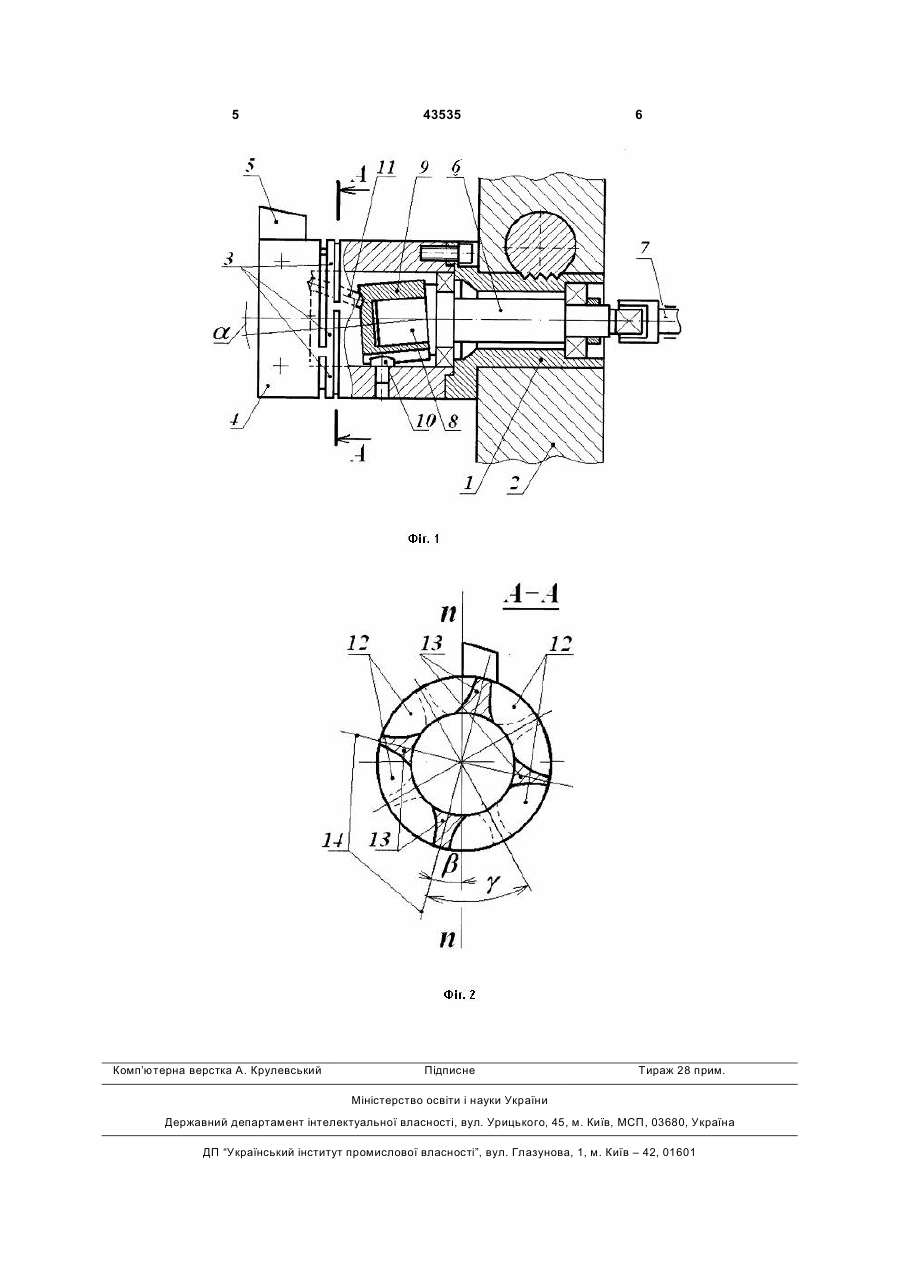

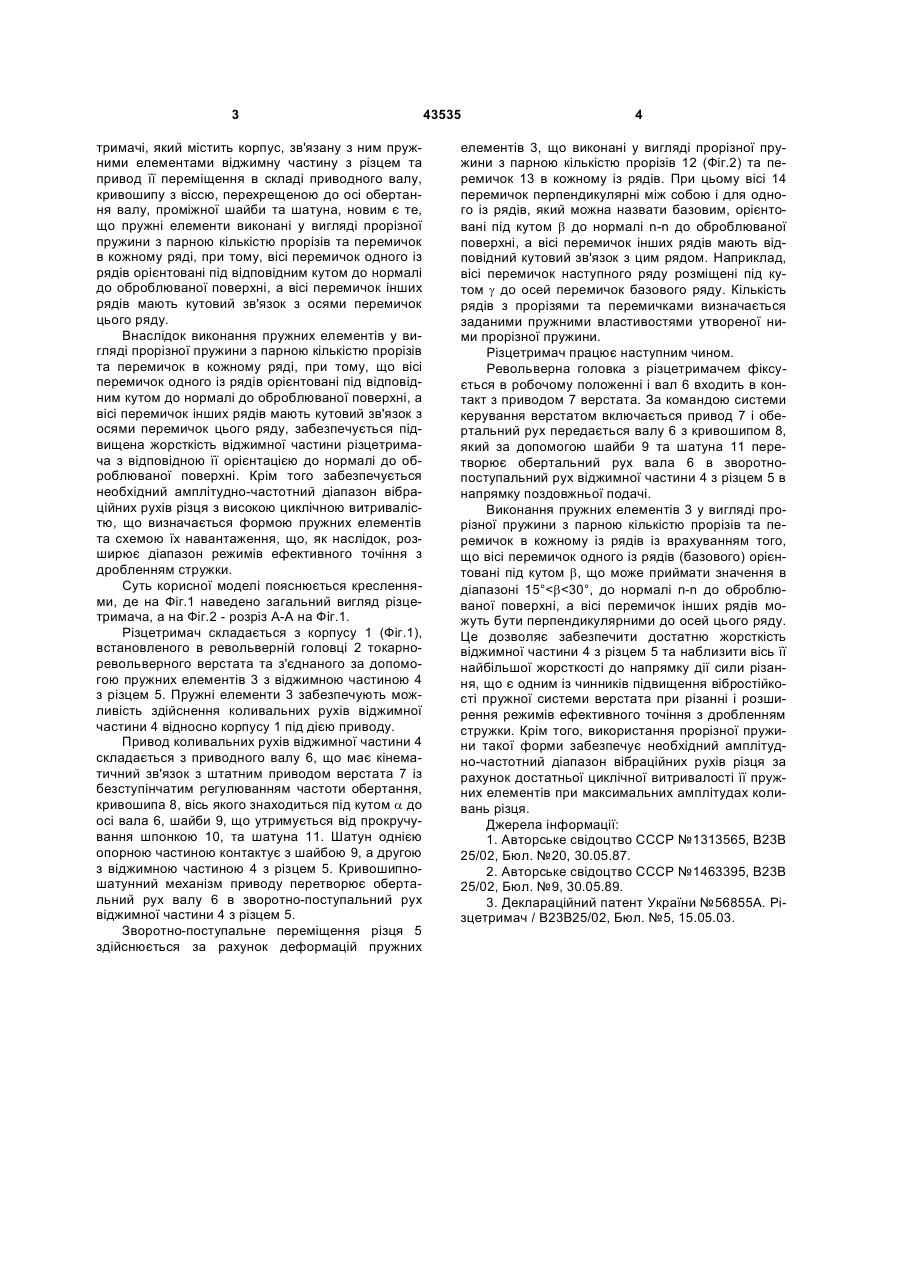

Різцетримач, що містить корпус, зв'язану з ним пружними елементами віджимну частину з 3 тримачі, який містить корпус, зв'язану з ним пружними елементами віджимну частину з різцем та привод її переміщення в складі приводного валу, кривошипу з віссю, перехрещеною до осі обертання валу, проміжної шайби та шатуна, новим є те, що пружні елементи виконані у вигляді прорізної пружини з парною кількістю прорізів та перемичок в кожному ряді, при тому, вісі перемичок одного із рядів орієнтовані під відповідним кутом до нормалі до оброблюваної поверхні, а вісі перемичок інших рядів мають кутовий зв'язок з осями перемичок цього ряду. Внаслідок виконання пружних елементів у вигляді прорізної пружини з парною кількістю прорізів та перемичок в кожному ряді, при тому, що вісі перемичок одного із рядів орієнтовані під відповідним кутом до нормалі до оброблюваної поверхні, а вісі перемичок інших рядів мають кутовий зв'язок з осями перемичок цього ряду, забезпечується підвищена жорсткість віджимної частини різцетримача з відповідною її орієнтацією до нормалі до оброблюваної поверхні. Крім того забезпечується необхідний амплітудно-частотний діапазон вібраційних рухів різця з високою циклічною витривалістю, що визначається формою пружних елементів та схемою їх навантаження, що, як наслідок, розширює діапазон режимів ефективного точіння з дробленням стружки. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 наведено загальний вигляд різцетримача, а на Фіг.2 - розріз А-А на Фіг.1. Різцетримач складається з корпусу 1 (Фіг.1), встановленого в револьверній головці 2 токарноревольверного верстата та з'єднаного за допомогою пружних елементів 3 з віджимною частиною 4 з різцем 5. Пружні елементи 3 забезпечують можливість здійснення коливальних рухів віджимної частини 4 відносно корпусу 1 під дією приводу. Привод коливальних рухів віджимної частини 4 складається з приводного валу 6, що має кінематичний зв'язок з штатним приводом верстата 7 із безступінчатим регулюванням частоти обертання, кривошипа 8, вісь якого знаходиться під кутом a до осі вала 6, шайби 9, що утримується від прокручування шпонкою 10, та шатуна 11. Шатун однією опорною частиною контактує з шайбою 9, а другою з віджимною частиною 4 з різцем 5. Кривошипношатунний механізм приводу перетворює обертальний рух валу 6 в зворотно-поступальний рух віджимної частини 4 з різцем 5. Зворотно-поступальне переміщення різця 5 здійснюється за рахунок деформацій пружних 43535 4 елементів 3, що виконані у вигляді прорізної пружини з парною кількістю прорізів 12 (Фіг.2) та перемичок 13 в кожному із рядів. При цьому вісі 14 перемичок перпендикулярні між собою і для одного із рядів, який можна назвати базовим, орієнтовані під кутом b до нормалі n-n до оброблюваної поверхні, а вісі перемичок інших рядів мають відповідний кутовий зв'язок з цим рядом. Наприклад, вісі перемичок наступного ряду розміщені під кутом g до осей перемичок базового ряду. Кількість рядів з прорізями та перемичками визначається заданими пружними властивостями утвореної ними прорізної пружини. Різцетримач працює наступним чином. Револьверна головка з різцетримачем фіксується в робочому положенні і вал 6 входить в контакт з приводом 7 верстата. За командою системи керування верстатом включається привод 7 і обертальний рух передається валу 6 з кривошипом 8, який за допомогою шайби 9 та шатуна 11 перетворює обертальний рух вала 6 в зворотнопоступальний рух віджимної частини 4 з різцем 5 в напрямку поздовжньої подачі. Виконання пружних елементів 3 у вигляді прорізної пружини з парною кількістю прорізів та перемичок в кожному із рядів із врахуванням того, що вісі перемичок одного із рядів (базового) орієнтовані під кутом b, що може приймати значення в діапазоні 15°
ДивитисяДодаткова інформація
Назва патенту англійськоюTool holder
Автори англійськоюShevchenko Oleksandr Vitaliiovych, Bieliaieva Anastasia Yuriivna
Назва патенту російськоюРезцедержатель
Автори російськоюШевченко Александр Витальевич, Беляева Анастасия Юрьевна
МПК / Мітки
МПК: B23B 25/00
Мітки: різцетримач
