Різцетримач

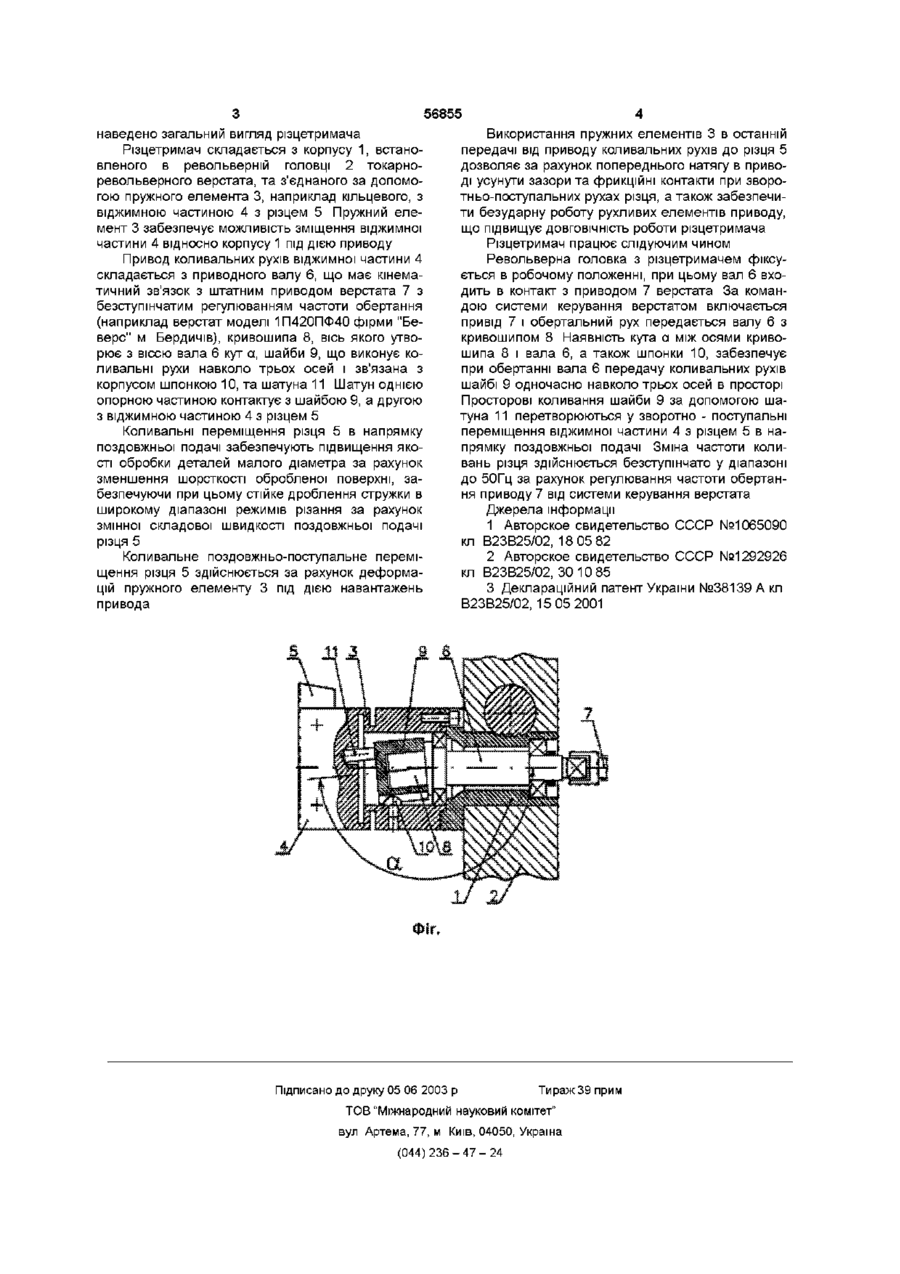

Різцетримач, що містить корпус, віджимну частину з різцем, зв'язану з корпусом пружними елементами, привід її переміщення, який відрізняється тим, що привід споряджено кривошипом з віссю, перехрещеною під кутом а до осі обертання приводу, шайбою з трьома осями обертання, що встановлена на осі кривошипа і зв'язана з корпусом шпонкою, та шатуном, як передаточним елементом між віджимною частиною з різцем і шайбою Винахід відноситься до галузі верстатобудування та може бути використаний при оброблюванні поверхонь на токарних верстатах Відома конструкція вібросупорту з різцетримачем, у якого необхідні коливальні рухи різця в напрямку поздовжньої подачі задаються від слідкуючого приводу з ексцентриком [1] Недоліком цієї конструкції є низька надійність пристрою, пов'язана із швидким зносом напрямних ковзання вібросупорту внаслідок коливальних рухів та зменшення точності обробки внаслідок перерозподілу зазору в напрямних ковзання в процесі різання Відома конструкція пристрою для дроблення стружки, що складається з різцетримача з різцем та ріжучою пластиною, яка здійснює коливальні рухи навколо осі від окремого кулачкового вібраційного приводу [2] Недоліком цього пристрою для дроблення стружки є низька жорсткість встановлення ріжучої пластини внаслідок наявності рухомого з'єднання ріжучої пластини з різцем і як наслідок зниження точності обробки та СТІЙКОСТІ ріжучого інструменту В якості прототипу прийнято різцетримач [3], що складається з корпусу, зв'язаної з ним пружними елементами віджимної частини з різцем, та приводу и переміщення, що включає двоплечий важіль, встановлений на закріпленій в корпусі осі, ексцентрик з регульованим ексцентриситетом та шарніром у вигляді циліндричної з двома ступенями рухомості кінематичної пари Недоліком прототипу є підвищена шорсткість обробки деталей малого діаметра, що викликана плоско-паралельним переміщенням різця в на прямку дотичної до поверхні деталі В основу винаходу поставлено задачу вдосконалення різцетримача шляхом спорядження приводу кривошипом з віссю, перехрещеною під кутом а до осі обертання приводу, шайбою з трьома осями обертання, що встановлена на осі кривошипа і зв'язана з корпусом шпонкою, та шатуном, як передаточним елементом між віджимною частиною з різцем і шайбою, що забезпечує зменшення шорсткості обробки деталей малого діаметра Поставлена задача вирішується за допомогою того, що в різцетримачі, що містить корпус, віджимну частину з різцем, зв'язану з корпусом пружними елементами, привід її переміщення, новим є те, що привід споряджено кривошипом з віссю, перехрещеною під кутом а до осі обертання приводу, шайбою з трьома осями обертання, що встановлена на осі кривошипа і зв'язана з корпусом шпонкою, та шатуном, як передаточним елементом між віджимною частиною з різцем і шайбою Внаслідок спорядження приводу кривошипом з віссю, перехрещеною до осі приводу, обертальний рух кривошипа перетворюється у коливальний рух шайби навколо трьох осей обертання, що за допомогою шатуна, як передаточного елемента між шайбою та віджимною частиною з різцем, забезпечує різцю зворотно-поступальний рух в напрямку поздовжньої подачі Таке переміщення різця забезпечує стійке дроблення стружки та зменшення шорсткості обробки деталей малого діаметра по відношенню до дроблення з коливаннями різця по дотичній до поверхні, що обробляється Суть винаходу пояснюється кресленням, де ю ю 00 (О ю 56855 наведено загальний вигляд різцетримача Різцетримач складається з корпусу 1, встановленого в револьверній головці 2 токарноревольверного верстата, та з'єднаного за допомогою пружного елемента 3, наприклад кільцевого, з віджимною частиною 4 з різцем 5 Пружний елемент 3 забезпечує можливість зміщення віджимної частини 4 відносно корпусу 1 під дією приводу Привод коливальних рухів віджимної частини 4 складається з приводного валу 6, що має кінематичний зв'язок з штатним приводом верстата 7 з безступінчатим регулюванням частоти обертання (наприклад верстат моделі 1П420ПФ40 фірми "Беверс" м Бердичів), кривошипа 8, вісь якого утворює з віссю вала 6 кут а, шайби 9, що виконує коливальні рухи навколо трьох осей і зв'язана з корпусом шпонкою 10, та шатуна 11 Шатун однією опорною частиною контактує з шайбою 9, а другою з віджимною частиною 4 з різцем 5 Коливальні переміщення різця 5 в напрямку поздовжньої подачі забезпечують підвищення якості обробки деталей малого діаметра за рахунок зменшення шорсткості обробленої поверхні, забезпечуючи при цьому стійке дроблення стружки в широкому діапазоні режимів різання за рахунок змінної складової швидкості поздовжньої подачі різця 5 Коливальне поздовжньо-поступальне переміщення різця 5 здійснюється за рахунок деформацій пружного елементу 3 під дією навантажень привода Використання пружних елементів 3 в останній передачі від приводу коливальних рухів до різця 5 дозволяє за рахунок попереднього натягу в приводі усунути зазори та фрикційні контакти при зворотньо-поступальних рухах різця, а також забезпечити безударну роботу рухливих елементів приводу, що підвищує ДОВГОВІЧНІСТЬ роботи різцетримача Різцетримач працює слідуючим чином Револьверна головка з різцетримачем фіксується в робочому положенні, при цьому вал 6 входить в контакт з приводом 7 верстата За командою системи керування верстатом включається привід 7 і обертальний рух передається валу 6 з кривошипом 8 Наявність кута а між осями кривошипа 8 і вала 6, а також шпонки 10, забезпечує при обертанні вала 6 передачу коливальних рухів шайбі 9 одночасно навколо трьох осей в просторі Просторові коливання шайби 9 за допомогою шатуна 11 перетворюються у зворотно - поступальні переміщення віджимної частини 4 з різцем 5 в напрямку поздовжньої подачі Зміна частоти коливань різця здійснюється безступінчато у діапазоні до 50Гц за рахунок регулювання частоти обертання приводу 7 від системи керування верстата Джерела інформації 1 Авторское свидетельство СССР №1065090 кл В23В25/02, 18 05 82 2 Авторское свидетельство СССР №1292926 кл В23В25/02, 30 10 85 3 Деклараційний патент України №38139 А кл В23В25/02, 15 05 2001 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
