Різцетримач

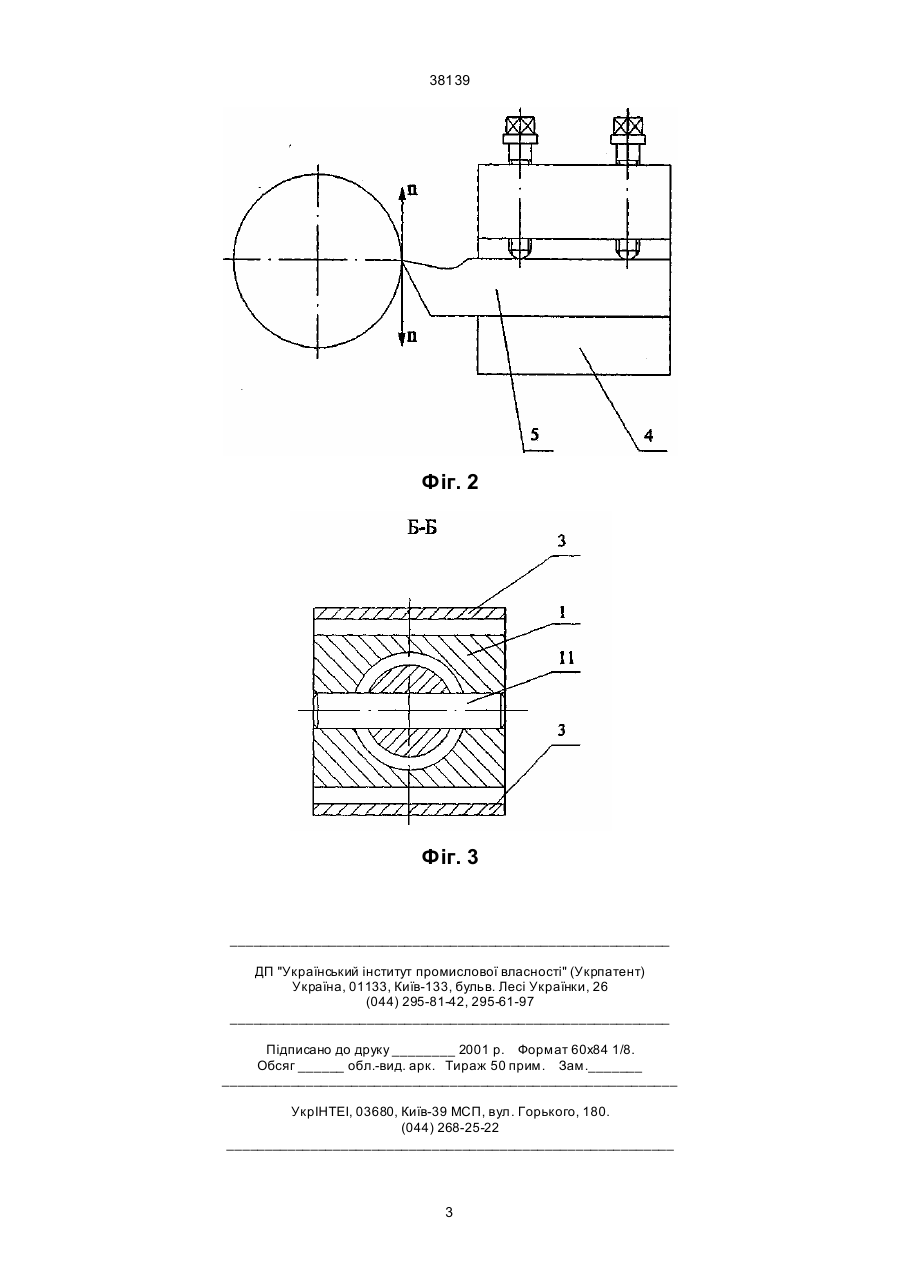

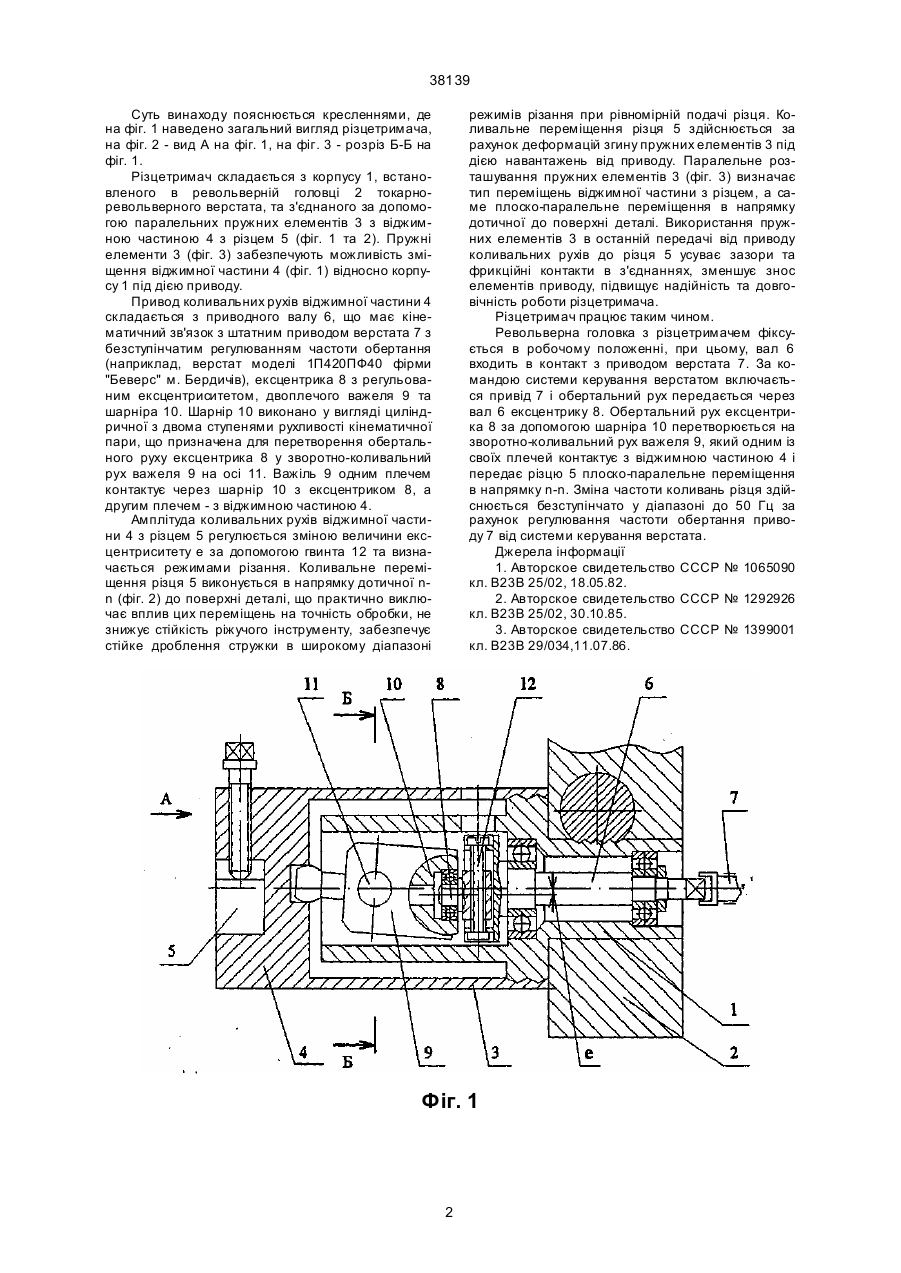

Різцетримач, що містить корпус, віджимну частину з різцем, зв'язану з корпусом пружними елементами, привод її переміщення, що включає двоплечий важіль, встановлений на закріпленій в корпусі осі як передаточний елемент між віджимною частиною та приводом, який відрізняється тим, що привід споряджено ексцентриком з регульованим ексцентриситетом та шарніром у вигляді циліндричної з двома ступенями рухливості кінематичної пари. (19) (21) 2000063163 (22) 02.06.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Шевченко Олександр Віталійович, Кравець Олександр Михайлович, Халіль М.х. Аль-Башиті, IL (73) Національний технічний університет України "Київський політехнічний інститут" 38139 Суть винаходу пояснюється кресленнями, де на фіг. 1 наведено загальний вигляд різцетримача, на фіг. 2 - вид А на фіг. 1, на фіг. 3 - розріз Б-Б на фіг. 1. Різцетримач складається з корпусу 1, встановленого в револьверній головці 2 токарноревольверного верстата, та з'єднаного за допомогою паралельних пружних елементів 3 з віджимною частиною 4 з різцем 5 (фіг. 1 та 2). Пружні елементи 3 (фіг. 3) забезпечують можливість зміщення віджимної частини 4 (фіг. 1) відносно корпусу 1 під дією приводу. Привод коливальних рухів віджимної частини 4 складається з приводного валу 6, що має кінематичний зв'язок з штатним приводом верстата 7 з безступінчатим регулюванням частоти обертання (наприклад, верстат моделі 1П420ПФ40 фірми "Беверс" м. Бердичів), ексцентрика 8 з регульованим ексцентриситетом, двоплечого важеля 9 та шарніра 10. Шарнір 10 виконано у вигляді циліндричної з двома ступенями рухливості кінематичної пари, що призначена для перетворення обертального руху ексцентрика 8 у зворотно-коливальний рух важеля 9 на осі 11. Важіль 9 одним плечем контактує через шарнір 10 з ексцентриком 8, а другим плечем - з віджимною частиною 4. Амплітуда коливальних рухів віджимної частини 4 з різцем 5 регулюється зміною величини ексцентриситету е за допомогою гвинта 12 та визначається режимами різання. Коливальне переміщення різця 5 виконується в напрямку дотичної nn (фіг. 2) до поверхні деталі, що практично виключає вплив цих переміщень на точність обробки, не знижує стійкість ріжучого інструменту, забезпечує стійке дроблення стружки в широкому діапазоні режимів різання при рівномірній подачі різця. Коливальне переміщення різця 5 здійснюється за рахунок деформацій згину пружних елементів 3 під дією навантажень від приводу. Паралельне розташування пружних елементів 3 (фіг. 3) визначає тип переміщень віджимної частини з різцем, а саме плоско-паралельне переміщення в напрямку дотичної до поверхні деталі. Використання пружних елементів 3 в останній передачі від приводу коливальних рухів до різця 5 усуває зазори та фрикційні контакти в з'єднаннях, зменшує знос елементів приводу, підвищує надійність та довговічність роботи різцетримача. Різцетримач працює таким чином. Револьверна головка з різцетримачем фіксується в робочому положенні, при цьому, вал 6 входить в контакт з приводом верстата 7. За командою системи керування верстатом включається привід 7 і обертальний рух передається через вал 6 ексцентрику 8. Обертальний рух ексцентрика 8 за допомогою шарніра 10 перетворюється на зворотно-коливальний рух важеля 9, який одним із своїх плечей контактує з віджимною частиною 4 і передає різцю 5 плоско-паралельне переміщення в напрямку n-n. Зміна частоти коливань різця здійснюється безступінчато у діапазоні до 50 Гц за рахунок регулювання частоти обертання приводу 7 від системи керування верстата. Джерела інформації 1. Авторское свидетельство СССР № 1065090 кл. В23В 25/02, 18.05.82. 2. Авторское свидетельство СССР № 1292926 кл. В23В 25/02, 30.10.85. 3. Авторское свидетельство СССР № 1399001 кл. В23В 29/034,11.07.86. Фіг. 1 2 38139 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
