Металеве аркове кріплення зі спецпрофілю
Номер патенту: 43536
Опубліковано: 25.08.2009
Автори: Халимендик Володимир Юрійович, Вишневецький Віктор Вікторович, Халимендик Юрій Михайлович
Формула / Реферат
Металеве аркове кріплення зі спецпрофілю, що містить верхняк та стійки, а також піддатливі з'єднувальні вузли, розташовані на верхняку та стійках, при цьому верхняк виконано із встановлених внахльост та жорстко скріплених спецпрофілів, яке відрізняється тим, що у вертикальному та у горизонтальному напрямках в конструкцію аркового кріплення встановлено податливе додаткове замкове з'єднання зі збільшеною зоною дотику елементів кріплення зі спецпрофілю, яке розташовано зі сторони найбільшого проявлення гірничого тиску, а також піддатливі з'єднувальні вузли кріплення на криволінійній частині кріплення.
Текст

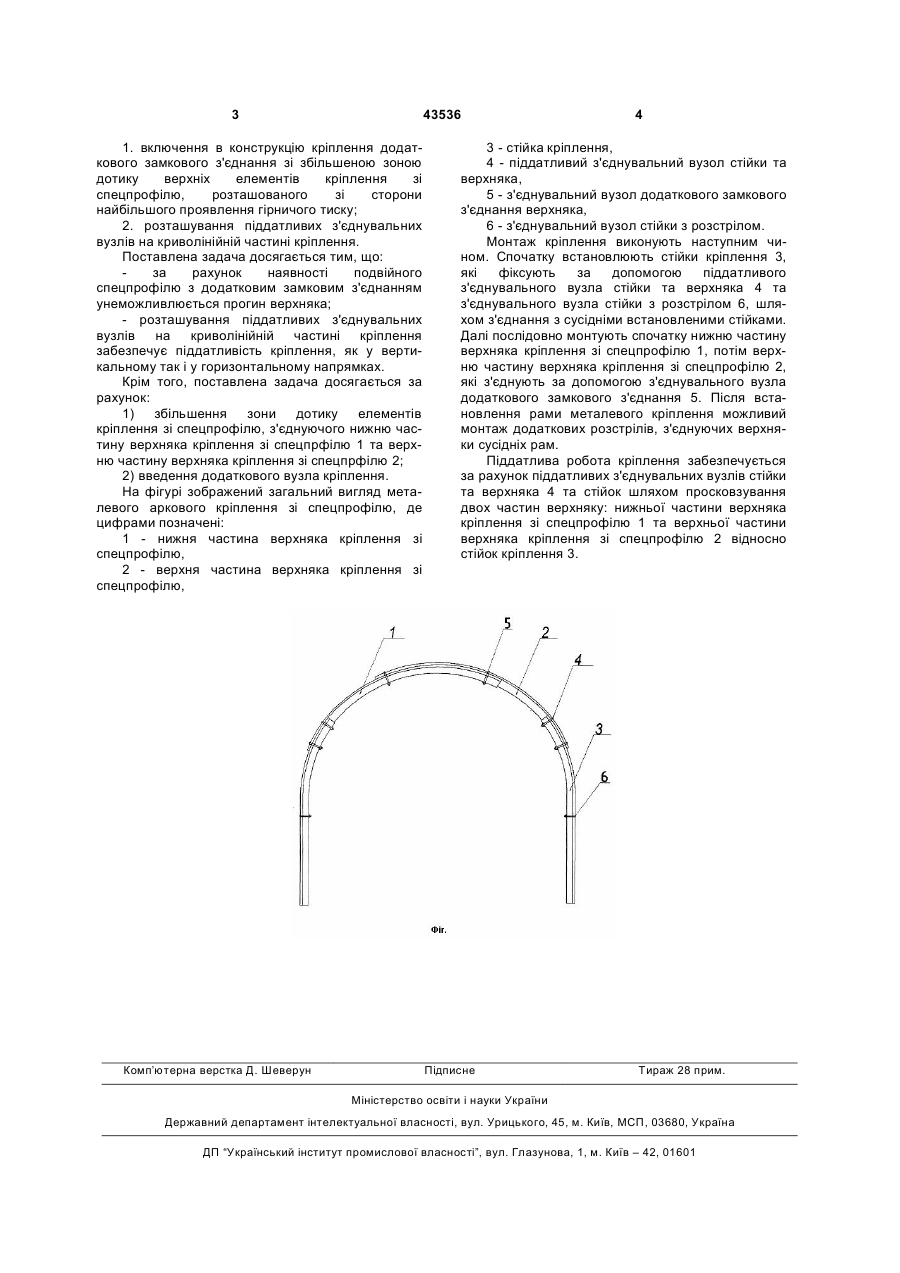

Металеве аркове кріплення зі спецпрофілю, що містить верхняк та стійки, а також піддатливі 3 43536 1. включення в конструкцію кріплення додаткового замкового з'єднання зі збільшеною зоною дотику верхніх елементів кріплення зі спецпрофілю, розташованого зі сторони найбільшого проявлення гірничого тиску; 2. розташування піддатливих з'єднувальних вузлів на криволінійній частині кріплення. Поставлена задача досягається тим, що: за рахунок наявності подвійного спецпрофілю з додатковим замковим з'єднанням унеможливлюється прогин верхняка; - розташування піддатливих з'єднувальних вузлів на криволінійній частині кріплення забезпечує піддатливість кріплення, як у вертикальному так і у горизонтальному напрямках. Крім того, поставлена задача досягається за рахунок: 1) збільшення зони дотику елементів кріплення зі спецпрофілю, з'єднуючого нижню частину верхняка кріплення зі спецпрфілю 1 та верхню частину верхняка кріплення зі спецпрфілю 2; 2) введення додаткового вузла кріплення. На фігурі зображений загальний вигляд металевого аркового кріплення зі спецпрофілю, де цифрами позначені: 1 - нижня частина верхняка кріплення зі спецпрофілю, 2 - верхня частина верхняка кріплення зі спецпрофілю, Комп’ютерна верстка Д. Шеверун 4 3 - стійка кріплення, 4 - піддатливий з'єднувальний вузол стійки та верхняка, 5 - з'єднувальний вузол додаткового замкового з'єднання верхняка, 6 - з'єднувальний вузол стійки з розстрілом. Монтаж кріплення виконують наступним чином. Спочатку встановлюють стійки кріплення 3, які фіксують за допомогою піддатливого з'єднувального вузла стійки та верхняка 4 та з'єднувального вузла стійки з розстрілом 6, шляхом з'єднання з сусідніми встановленими стійками. Далі послідовно монтують спочатку нижню частину верхняка кріплення зі спецпрофілю 1, потім верхню частину верхняка кріплення зі спецпрофілю 2, які з'єднують за допомогою з'єднувального вузла додаткового замкового з'єднання 5. Після встановлення рами металевого кріплення можливий монтаж додаткових розстрілів, з'єднуючих верхняки сусідніх рам. Піддатлива робота кріплення забезпечується за рахунок піддатливих з'єднувальних вузлів стійки та верхняка 4 та стійок шляхом просковзування двох частин верхняку: нижньої частини верхняка кріплення зі спецпрофілю 1 та верхньої частини верхняка кріплення зі спецпрофілю 2 відносно стійок кріплення 3. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
