В’яжуче

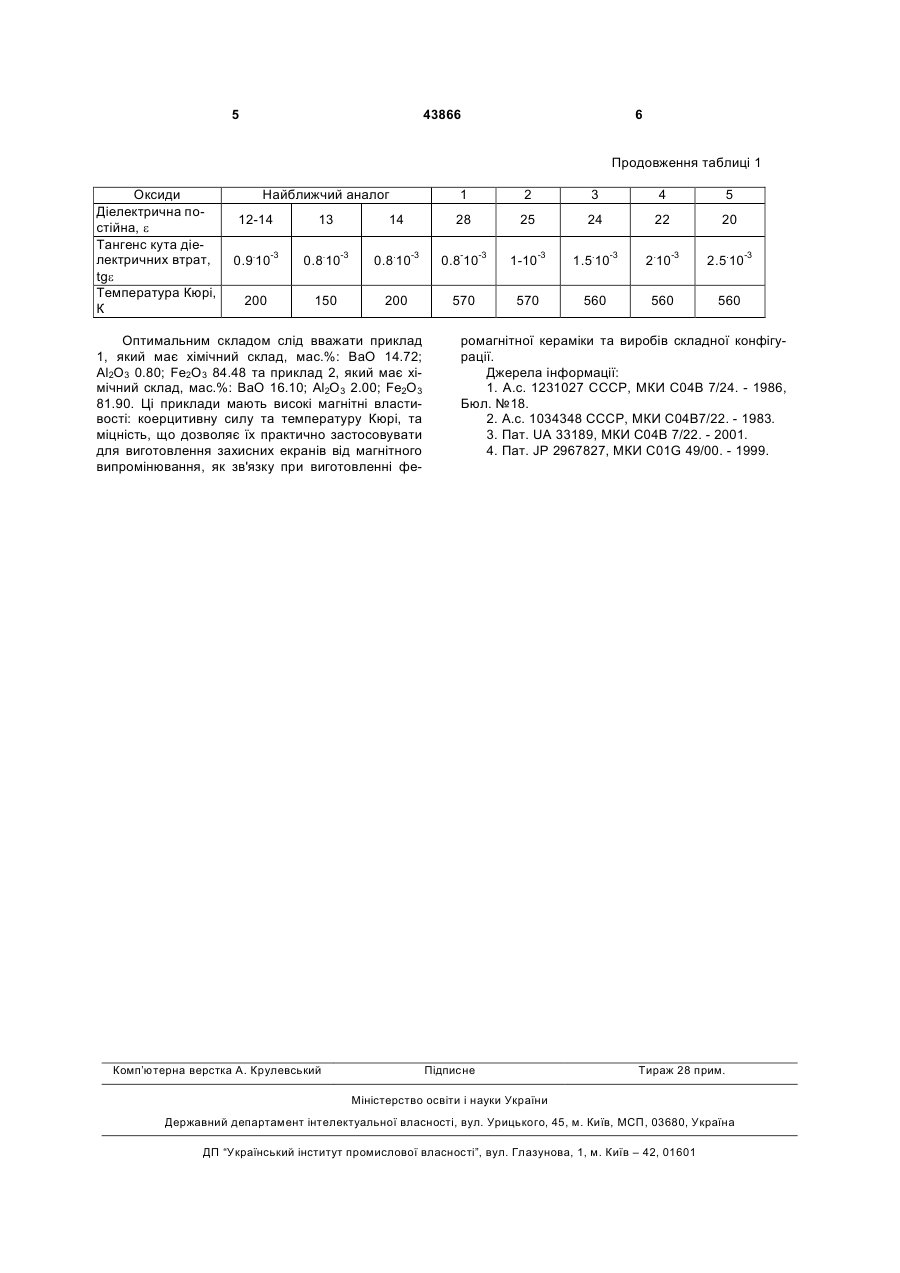

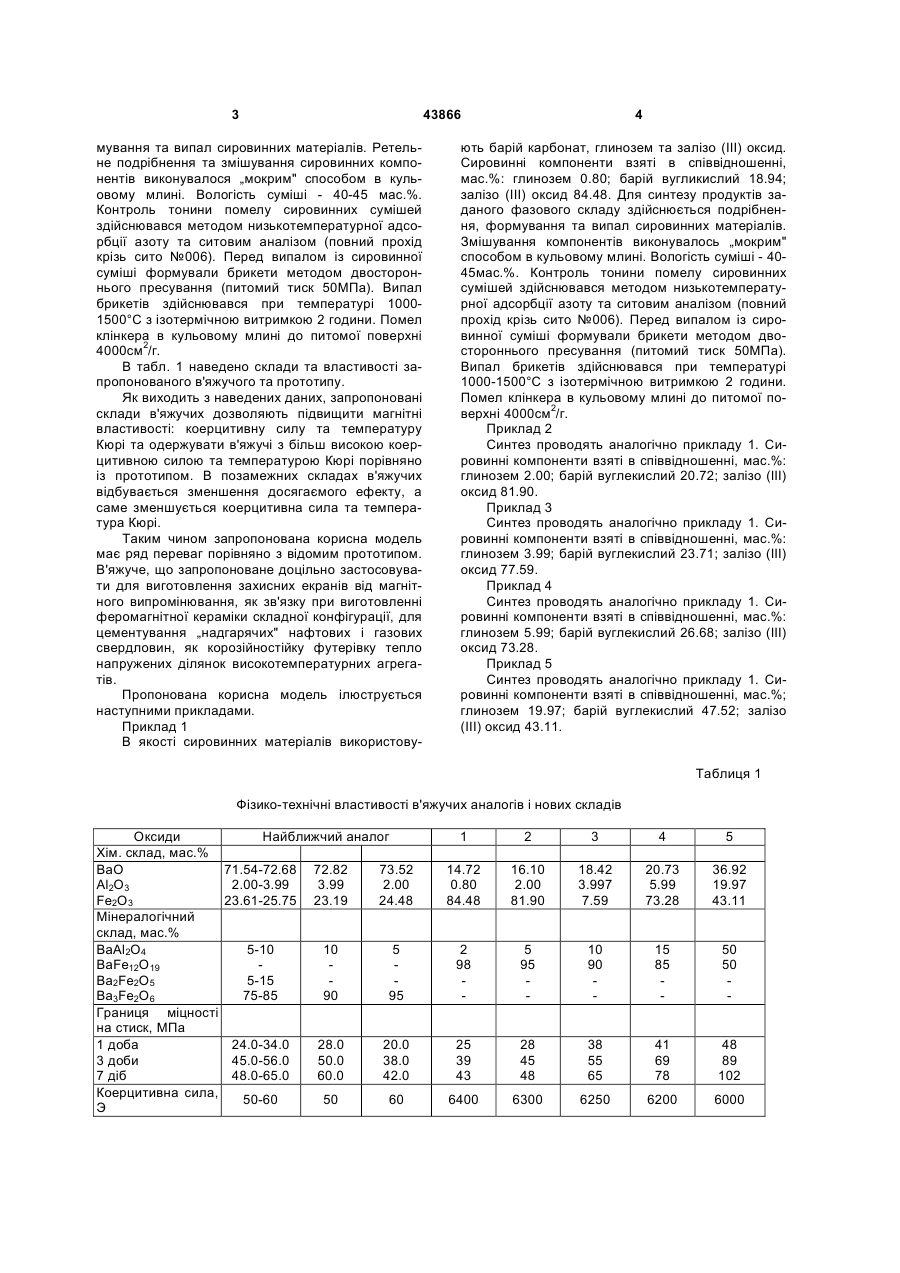

В'яжуче, що містить барій моноалюмінат, яке відрізняється тим, що до його складу введено барій гексаферит, в кількості BaFe12O19 - 50-98 мас. %, а барій моноалюмінат введено в кількості BaAl2O4 - 2-50 мас. %. (19) (21) u200900998 (22) 09.02.2009 (24) 10.09.2009 (46) 10.09.2009, Бюл.№ 17, 2009 р. (72) ІЛЮХА МИКОЛА ГРИГОРОВИЧ, БАРСОВА ЗОЯ ВАЛЕРІЇВНА, ЦИХАНОВСЬКА ІРИНА ВАСИЛІВНА, ТИМОФЕЄВА ВАЛЕНТИНА ПЕТРІВНА 3 43866 мування та випал сировинних матеріалів. Ретельне подрібнення та змішування сировинних компонентів виконувалося „мокрим" способом в кульовому млині. Вологість суміші - 40-45 мас.%. Контроль тонини помелу сировинних сумішей здійснювався методом низькотемпературної адсорбції азоту та ситовим аналізом (повний прохід крізь сито №006). Перед випалом із сировинної суміші формували брикети методом двостороннього пресування (питомий тиск 50МПа). Випал брикетів здійснювався при температурі 10001500°С з ізотермічною витримкою 2 години. Помел клінкера в кульовому млині до питомої поверхні 4000см2/г. В табл. 1 наведено склади та властивості запропонованого в'яжучого та прототипу. Як виходить з наведених даних, запропоновані склади в'яжучих дозволяють підвищити магнітні властивості: коерцитивну силу та температуру Кюрі та одержувати в'яжучі з більш високою коерцитивною силою та температурою Кюрі порівняно із прототипом. В позамежних складах в'яжучих відбувається зменшення досягаємого ефекту, а саме зменшується коерцитивна сила та температура Кюрі. Таким чином запропонована корисна модель має ряд переваг порівняно з відомим прототипом. В'яжуче, що запропоноване доцільно застосовувати для виготовлення захисних екранів від магнітного випромінювання, як зв'язку при виготовленні феромагнітної кераміки складної конфігурації, для цементування „надгарячих" нафтових і газових свердловин, як корозійностійку футерівку тепло напружених ділянок високотемпературних агрегатів. Пропонована корисна модель ілюструється наступними прикладами. Приклад 1 В якості сировинних матеріалів використову 4 ють барій карбонат, глинозем та залізо (III) оксид. Сировинні компоненти взяті в співвідношенні, мас.%: глинозем 0.80; барій вугликислий 18.94; залізо (III) оксид 84.48. Для синтезу продуктів заданого фазового складу здійснюється подрібнення, формування та випал сировинних матеріалів. Змішування компонентів виконувалось „мокрим" способом в кульовому млині. Вологість суміші - 4045мас.%. Контроль тонини помелу сировинних сумішей здійснювався методом низькотемпературної адсорбції азоту та ситовим аналізом (повний прохід крізь сито №006). Перед випалом із сировинної суміші формували брикети методом двостороннього пресування (питомий тиск 50МПа). Випал брикетів здійснювався при температурі 1000-1500°С з ізотермічною витримкою 2 години. Помел клінкера в кульовому млині до питомої поверхні 4000см2/г. Приклад 2 Синтез проводять аналогічно прикладу 1. Сировинні компоненти взяті в співвідношенні, мас.%: глинозем 2.00; барій вуглекислий 20.72; залізо (III) оксид 81.90. Приклад 3 Синтез проводять аналогічно прикладу 1. Сировинні компоненти взяті в співвідношенні, мас.%: глинозем 3.99; барій вуглекислий 23.71; залізо (III) оксид 77.59. Приклад 4 Синтез проводять аналогічно прикладу 1. Сировинні компоненти взяті в співвідношенні, мас.%: глинозем 5.99; барій вуглекислий 26.68; залізо (III) оксид 73.28. Приклад 5 Синтез проводять аналогічно прикладу 1. Сировинні компоненти взяті в співвідношенні, мас.%; глинозем 19.97; барій вуглекислий 47.52; залізо (III) оксид 43.11. Таблиця 1 Фізико-технічні властивості в'яжучих аналогів і нових складів Оксиди Хім. склад, мас.% ВаО Аl2О3 Fе2О3 Мінералогічний склад, мас.% BaAl2O4 BaFe12O19 Ba2Fe2O5 Ba3Fe2O6 Границя міцності на стиск, МПа 1 доба 3 доби 7 діб Коерцитивна сила, Э Найближчий аналог 1 2 3 4 5 71.54-72.68 2.00-3.99 23.61-25.75 72.82 3.99 23.19 73.52 2.00 24.48 14.72 0.80 84.48 16.10 2.00 81.90 18.42 3.997 7.59 20.73 5.99 73.28 36.92 19.97 43.11 5-10 5-15 75-85 10 90 5 95 2 98 5 95 10 90 15 85 50 50 24.0-34.0 45.0-56.0 48.0-65.0 28.0 50.0 60.0 20.0 38.0 42.0 25 39 43 28 45 48 38 55 65 41 69 78 48 89 102 50-60 50 60 6400 6300 6250 6200 6000 5 43866 6 Продовження таблиці 1 Оксиди Діелектрична постійна, e Тангенс кута діелектричних втрат, tge Температура Кюрі, К Найближчий аналог 1 2 3 4 5 12-14 13 14 28 25 24 22 20 0.9.10-3 0.8.10-3 0.8.10-3 0.8-10-3 1-10-3 1.5.10-3 2.10-3 2.5.10-3 200 150 200 570 570 560 560 560 Оптимальним складом слід вважати приклад 1, який має хімічний склад, мас.%: ВаО 14.72; Аl2О3 0.80; Fе2О3 84.48 та приклад 2, який має хімічний склад, мас.%: ВаО 16.10; Аl2О3 2.00; Fе2О3 81.90. Ці приклади мають високі магнітні властивості: коерцитивну силу та температуру Кюрі, та міцність, що дозволяє їх практично застосовувати для виготовлення захисних екранів від магнітного випромінювання, як зв'язку при виготовленні фе Комп’ютерна верстка А. Крулевський ромагнітної кераміки та виробів складної конфігурації. Джерела інформації: 1. А.с. 1231027 СССР, МКИ С04В 7/24. - 1986, Бюл. №18. 2. А.с. 1034348 СССР, МКИ С04В7/22. - 1983. 3. Пат. UA 33189, МКИ С04В 7/22. - 2001. 4. Пат. JP 2967827, МКИ С01G 49/00. - 1999. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
