Пристрій для гофрування стрічки

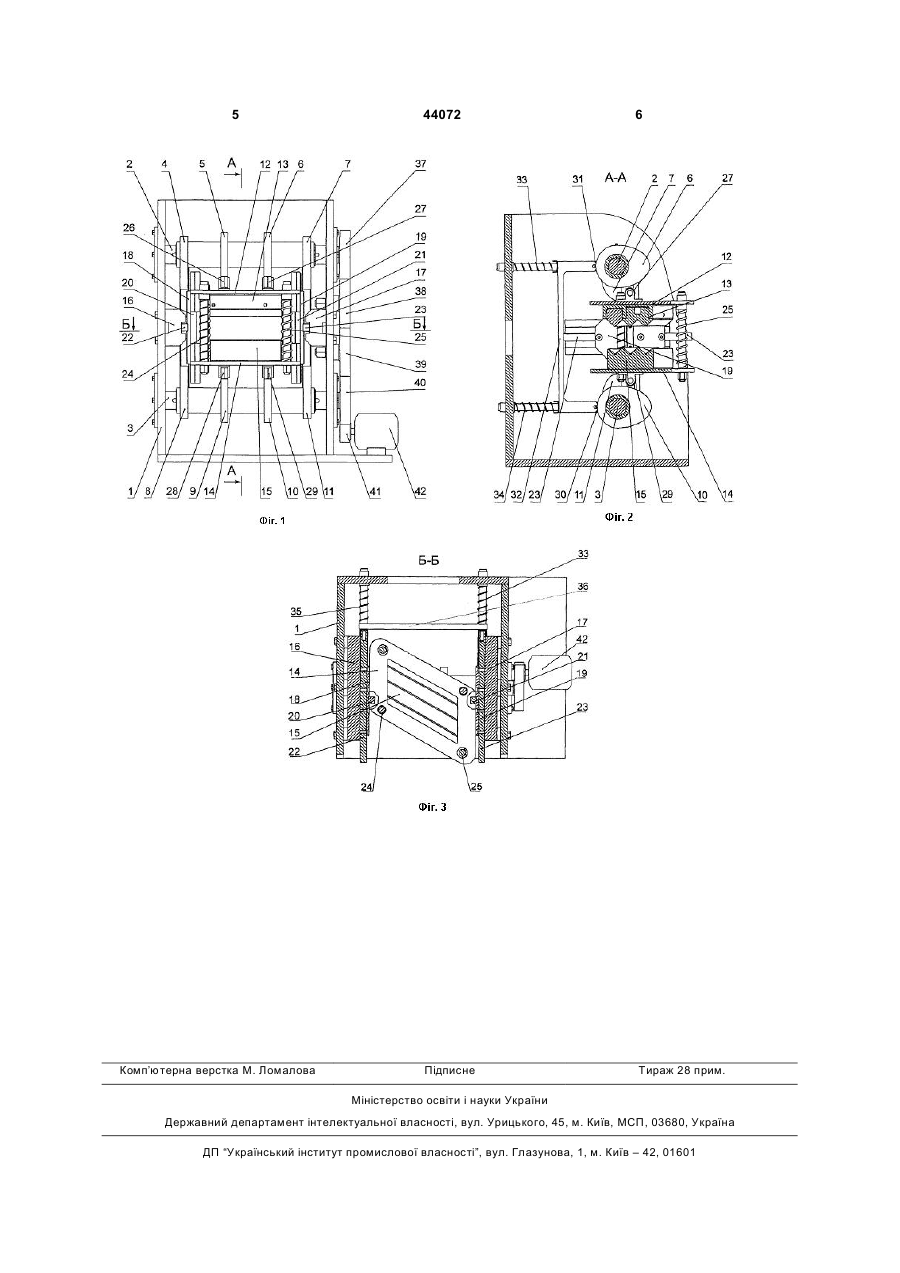

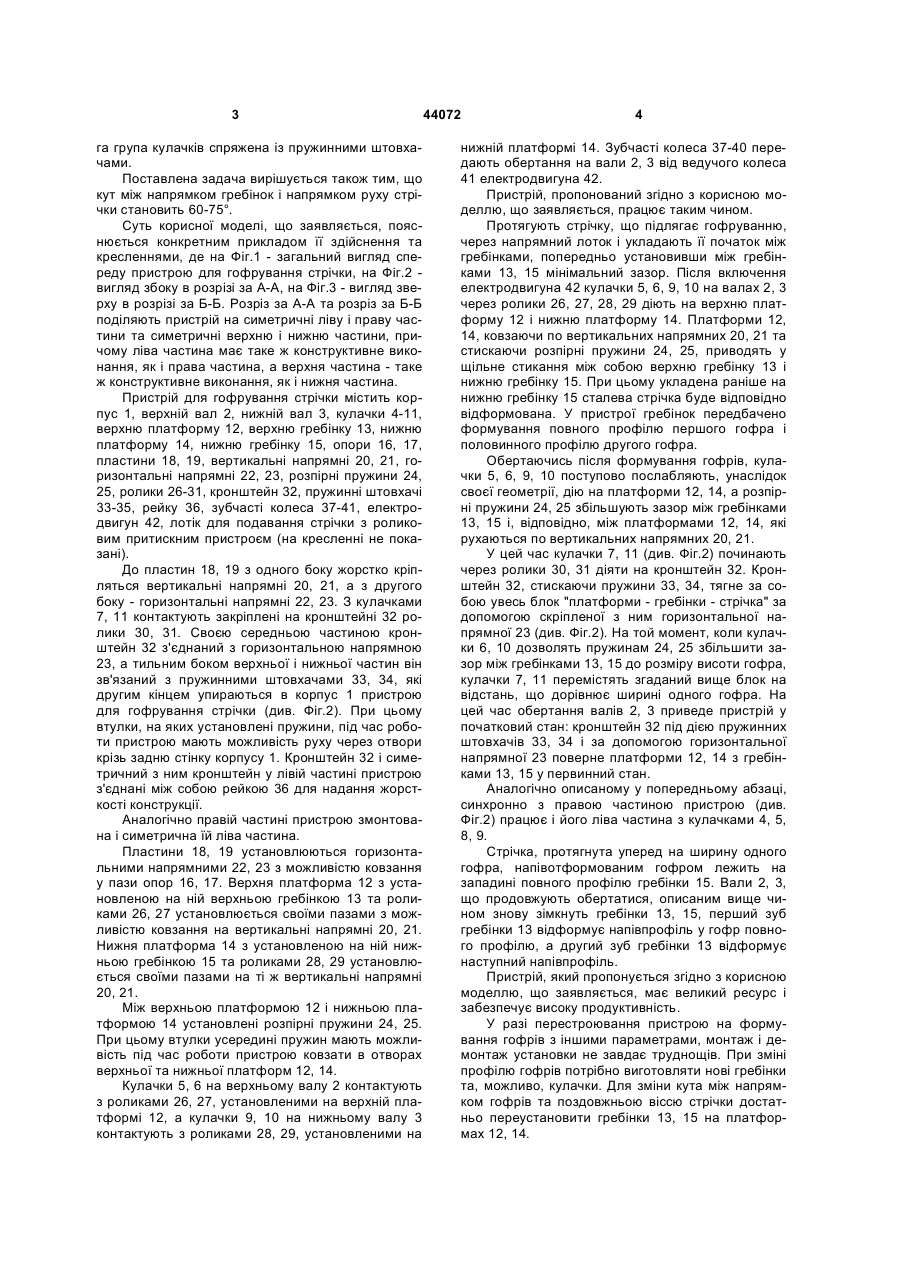

1. Пристрій для гофрування стрічки, який містить два вали, зв'язані шестернями, установлені на кожному валу групи кулачків, верхню і нижню гребінки із западинами і виступами, що спрягаються через товщину стрічки, який відрізняється тим, 3 га група кулачків спряжена із пружинними штовхачами. Поставлена задача вирішується також тим, що кут між напрямком гребінок і напрямком руху стрічки становить 60-75°. Суть корисної моделі, що заявляється, пояснюється конкретним прикладом її здійснення та кресленнями, де на Фіг.1 - загальний вигляд спереду пристрою для гофрування стрічки, на Фіг.2 вигляд збоку в розрізі за А-А, на Фіг.3 - вигляд зверху в розрізі за Б-Б. Розріз за А-А та розріз за Б-Б поділяють пристрій на симетричні ліву і праву частини та симетричні верхню і нижню частини, причому ліва частина має таке ж конструктивне виконання, як і права частина, а верхня частина - таке ж конструктивне виконання, як і нижня частина. Пристрій для гофрування стрічки містить корпус 1, верхній вал 2, нижній вал 3, кулачки 4-11, верхню платформу 12, верхню гребінку 13, нижню платформу 14, нижню гребінку 15, опори 16, 17, пластини 18, 19, вертикальні напрямні 20, 21, горизонтальні напрямні 22, 23, розпірні пружини 24, 25, ролики 26-31, кронштейн 32, пружинні штовхачі 33-35, рейку 36, зубчасті колеса 37-41, електродвигун 42, лотік для подавання стрічки з роликовим притискним пристроєм (на кресленні не показані). До пластин 18, 19 з одного боку жорстко кріпляться вертикальні напрямні 20, 21, а з другого боку - горизонтальні напрямні 22, 23. З кулачками 7, 11 контактують закріплені на кронштейні 32 ролики 30, 31. Своєю середньою частиною кронштейн 32 з'єднаний з горизонтальною напрямною 23, а тильним боком верхньої і нижньої частин він зв'язаний з пружинними штовхачами 33, 34, які другим кінцем упираються в корпус 1 пристрою для гофрування стрічки (див. Фіг.2). При цьому втулки, на яких установлені пружини, під час роботи пристрою мають можливість руху через отвори крізь задню стінку корпусу 1. Кронштейн 32 і симетричний з ним кронштейн у лівій частині пристрою з'єднані між собою рейкою 36 для надання жорсткості конструкції. Аналогічно правій частині пристрою змонтована і симетрична їй ліва частина. Пластини 18, 19 установлюються горизонтальними напрямними 22, 23 з можливістю ковзання у пази опор 16, 17. Верхня платформа 12 з установленою на ній верхньою гребінкою 13 та роликами 26, 27 установлюється своїми пазами з можливістю ковзання на вертикальні напрямні 20, 21. Нижня платформа 14 з установленою на ній нижньою гребінкою 15 та роликами 28, 29 установлюється своїми пазами на ті ж вертикальні напрямні 20, 21. Між верхньою платформою 12 і нижньою платформою 14 установлені розпірні пружини 24, 25. При цьому втулки усередині пружин мають можливість під час роботи пристрою ковзати в отворах верхньої та нижньої платформ 12, 14. Кулачки 5, 6 на верхньому валу 2 контактують з роликами 26, 27, установленими на верхній платформі 12, а кулачки 9, 10 на нижньому валу 3 контактують з роликами 28, 29, установленими на 44072 4 нижній платформі 14. Зубчасті колеса 37-40 передають обертання на вали 2, 3 від ведучого колеса 41 електродвигуна 42. Пристрій, пропонований згідно з корисною моделлю, що заявляється, працює таким чином. Протягують стрічку, що підлягає гофруванню, через напрямний лоток і укладають її початок між гребінками, попередньо установивши між гребінками 13, 15 мінімальний зазор. Після включення електродвигуна 42 кулачки 5, 6, 9, 10 на валах 2, 3 через ролики 26, 27, 28, 29 діють на верхню платформу 12 і нижню платформу 14. Платформи 12, 14, ковзаючи по вертикальних напрямних 20, 21 та стискаючи розпірні пружини 24, 25, приводять у щільне стикання між собою верхню гребінку 13 і нижню гребінку 15. При цьому укладена раніше на нижню гребінку 15 сталева стрічка буде відповідно відформована. У пристрої гребінок передбачено формування повного профілю першого гофра і половинного профілю другого гофра. Обертаючись після формування гофрів, кулачки 5, 6, 9, 10 поступово послабляють, унаслідок своєї геометрії, дію на платформи 12, 14, а розпірні пружини 24, 25 збільшують зазор між гребінками 13, 15 і, відповідно, між платформами 12, 14, які рухаються по вертикальних напрямних 20, 21. У цей час кулачки 7, 11 (див. Фіг.2) починають через ролики 30, 31 діяти на кронштейн 32. Кронштейн 32, стискаючи пружини 33, 34, тягне за собою увесь блок "платформи - гребінки - стрічка" за допомогою скріпленої з ним горизонтальної напрямної 23 (див. Фіг.2). На той момент, коли кулачки 6, 10 дозволять пружинам 24, 25 збільшити зазор між гребінками 13, 15 до розміру висоти гофра, кулачки 7, 11 перемістять згаданий вище блок на відстань, що дорівнює ширині одного гофра. На цей час обертання валів 2, 3 приведе пристрій у початковий стан: кронштейн 32 під дією пружинних штовхачів 33, 34 і за допомогою горизонтальної напрямної 23 поверне платформи 12, 14 з гребінками 13, 15 у первинний стан. Аналогічно описаному у попередньому абзаці, синхронно з правою частиною пристрою (див. Фіг.2) працює і його ліва частина з кулачками 4, 5, 8, 9. Стрічка, протягнута уперед на ширину одного гофра, напівотформованим гофром лежить на западині повного профілю гребінки 15. Вали 2, 3, що продовжують обертатися, описаним вище чином знову зімкнуть гребінки 13, 15, перший зуб гребінки 13 відформує напівпрофіль у гофр повного профілю, а другий зуб гребінки 13 відформує наступний напівпрофіль. Пристрій, який пропонується згідно з корисною моделлю, що заявляється, має великий ресурс і забезпечує високу продуктивність. У разі перестроювання пристрою на формування гофрів з іншими параметрами, монтаж і демонтаж установки не завдає труднощів. При зміні профілю гофрів потрібно виготовляти нові гребінки та, можливо, кулачки. Для зміни кута між напрямком гофрів та поздовжньою віссю стрічки достатньо переустановити гребінки 13, 15 на платформах 12, 14. 5 Комп’ютерна верстка М. Ломалова 44072 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
