Ексцентриковий пристрій для уловлювання стрічки похилого конвеєра
Формула / Реферат
Пристрій для уловлювання стрічки похилого конвеєра, що містить ексцентрик, верхню та нижню опори, противагу та верхній і нижній упори, який відрізняється тим, що ексцентрик виконаний у вигляді вертикального плоского овалу з противагою на його боковій поверхні, по всьому його периметру встановлене ребро жорсткості з прорізом на його нижній частині, на нижній опорі по боках ексцентрика жорстко встановлені вертикальні планки та обмежувач, розміщений у прорізу ребра ексцентрика.
Текст

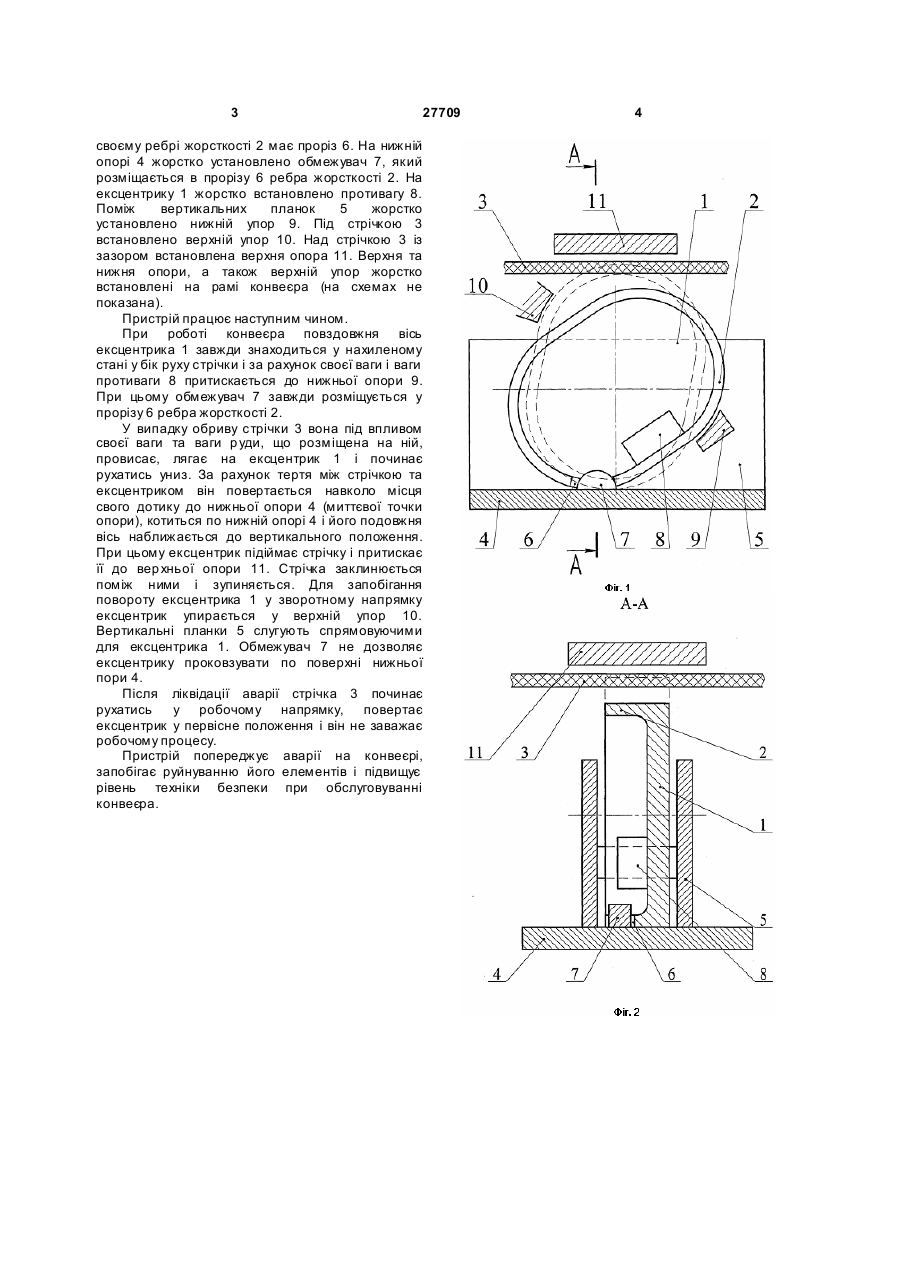

Пристрій для уловлювання стрічки похилого конвеєра, що містить ексцентрик, верхню та нижню опори, противагу та верхній і нижній упори, який відрізняється тим, що ексцентрик виконаний у вигляді вертикального плоского овалу з противагою на його боковій поверхні, по всьому його периметру встановлене ребро жорсткості з прорізом на його нижній частині, на нижній опорі по боках ексцентрика жорстко встановлені вертикальні планки та обмежувач, розміщений у прорізу ребра ексцентрика. (19) (21) u200707638 (22) 06.07.2007 (24) 12.11.2007 (72) АЛЕКСАНДРОВА ТЕТЯНА ВОЛОДИМИРІВН А, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ ГІРНИЧОРУДНОЇ ПРОМИСЛОВОСТІ "КРИВБАСПРОЕКТ", UA (56) 3 27709 своєму ребрі жорсткості 2 має проріз 6. На нижній опорі 4 жорстко установлено обмежувач 7, який розміщається в прорізу 6 ребра жорсткості 2. На ексцентрику 1 жорстко встановлено противагу 8. Поміж вертикальних планок 5 жорстко установлено нижній упор 9. Під стрічкою 3 встановлено верхній упор 10. Над стрічкою 3 із зазором встановлена верхня опора 11. Верхня та нижня опори, а також верхній упор жорстко встановлені на рамі конвеєра (на схемах не показана). Пристрій працює наступним чином. При роботі конвеєра повздовжня вісь ексцентрика 1 завжди знаходиться у нахиленому стані у бік руху стрічки і за рахунок своєї ваги і ваги противаги 8 притискається до нижньої опори 9. При цьому обмежувач 7 завжди розміщується у прорізу 6 ребра жорсткості 2. У випадку обриву стрічки 3 вона під впливом своєї ваги та ваги р уди, що розміщена на ній, провисає, лягає на ексцентрик 1 і починає рухатись униз. За рахунок тертя між стрічкою та ексцентриком він повертається навколо місця свого дотику до нижньої опори 4 (миттєвої точки опори), котиться по нижній опорі 4 і його подовжня вісь наближається до вертикального положення. При цьому ексцентрик підіймає стрічку і притискає її до вер хньої опори 11. Стрічка заклинюється поміж ними і зупиняється. Для запобігання повороту ексцентрика 1 у зворотному напрямку ексцентрик упирається у верхній упор 10. Вертикальні планки 5 слугують спрямовуючими для ексцентрика 1. Обмежувач 7 не дозволяє ексцентрику проковзувати по поверхні нижньої пори 4. Після ліквідації аварії стрічка 3 починає рухатись у робочому напрямку, повертає ексцентрик у первісне положення і він не заважає робочому процесу. Пристрій попереджує аварії на конвеєрі, запобігає руйнуванню його елементів і підвищує рівень техніки безпеки при обслуговуванні конвеєра. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюEccentric device for catching of tape of inclined conveyor
Автори англійськоюAleksandrova Tetiana Volodymyrivna
Назва патенту російськоюЭксцентриковое устройство для улавливания ленты наклонного конвейера
Автори російськоюАлександрова Татьяна Владимировна
МПК / Мітки
МПК: B65G 43/00
Мітки: конвеєра, ексцентриковий, пристрій, стрічки, уловлювання, похилого
