Пристрій для зміцнення і герметизації трубопроводів
Номер патенту: 44441
Опубліковано: 12.10.2009
Автори: Івасишин Мірон Васильович, Шлапак Любомир Степанович, Голубовський Любомир Зеновійович, Магамедов Магамед Седулаєвич, Сусак Василь Михайлович
Формула / Реферат
1. Пристрій для зміцнення і герметизації трубопроводу з захватним елементом і гнучкою стрічкою, який відрізняється тим, що пристрій має форму скоби з важелем, яка охоплює половину трубопроводу циліндричною поверхнею, в якій на стороні, протилежній важелю, виконано С-подібний отвір з вставним валиком для затиску гнучкої стрічки по периметру отвору.
2. Пристрій за п. 1, який відрізняється тим, що діаметр С-подібного отвору в його корпусі становить d = (15...20) S, де S - товщина стрічки, зміщення отвору - b =(0,1... 0,2) S, а діаметр вставного валика - d1 = d - 2S.
3. Пристрій за п. 1, який відрізняється тим, що величина натягу гнучкої стрічки становить N= 2Р х L/D, де Р - сила, яка діє на важіль скоби, L - відстань між центром труби і точкою прикладання сили, D- діаметр трубопроводу.
Текст

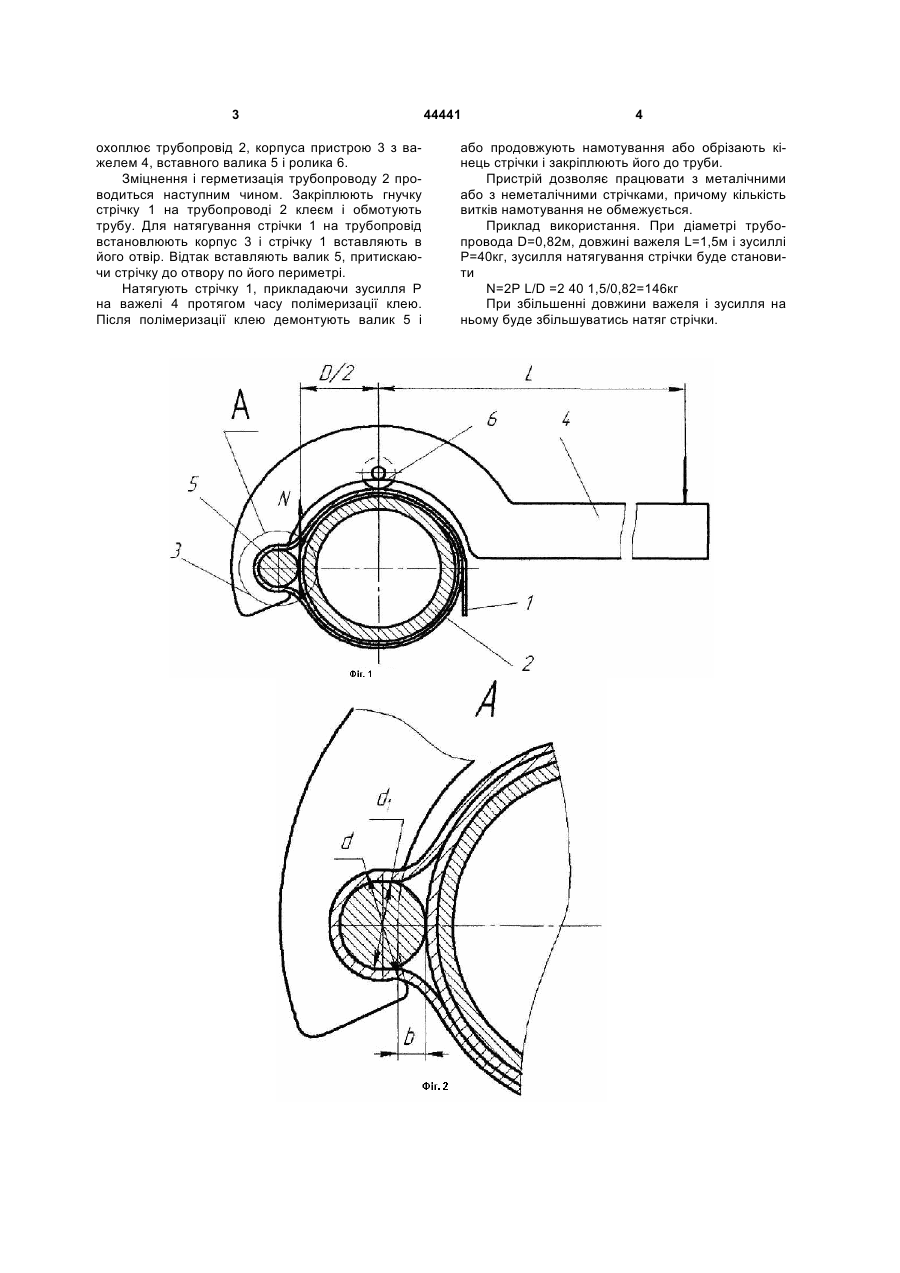

1. Пристрій для зміцнення і герметизації трубопроводу з захватним елементом і гнучкою стріч 3 охоплює трубопровід 2, корпуса пристрою 3 з важелем 4, вставного валика 5 і ролика 6. Зміцнення і герметизація трубопроводу 2 проводиться наступним чином. Закріплюють гнучку стрічку 1 на трубопроводі 2 клеєм і обмотують трубу. Для натягування стрічки 1 на трубопровід встановлюють корпус 3 і стрічку 1 вставляють в його отвір. Відтак вставляють валик 5, притискаючи стрічку до отвору по його периметрі. Натягують стрічку 1, прикладаючи зусилля Р на важелі 4 протягом часу полімеризації клею. Після полімеризації клею демонтують валик 5 і 44441 4 або продовжують намотування або обрізають кінець стрічки і закріплюють його до труби. Пристрій дозволяє працювати з металічними або з неметалічними стрічками, причому кількість витків намотування не обмежується. Приклад використання. При діаметрі трубопровода D=0,82м, довжині важеля L=1,5м і зусиллі Р=40кг, зусилля натягування стрічки буде становити N=2P L/D =2 40 1,5/0,82=146кг При збільшенні довжини важеля і зусилля на ньому буде збільшуватись натяг стрічки. 5 Комп’ютерна верстка Л. Купенко 44441 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for strengthening and sealing pipelines
Автори англійськоюShlapak Liubomyr Stepanovych, Ivasyshyn Myron Vasyliovych, Holubovskyi Liubomyr Zenoviovych, Susak Vasyl Mykhailovych, Mahamedov Mahamed Semedulaiovych
Назва патенту російськоюУстройство для укрепления и герметизации трубопроводов
Автори російськоюШлапак Любомир Степанович, Ивасишин Мирон Васильевич, Голубовский Любомир Зиновьевич, Сусак Василий Михайлович, Магамедов Магамед Седулаевич
МПК / Мітки
МПК: F16L 55/16
Мітки: трубопроводів, пристрій, герметизації, зміцнення
