Спосіб герметизації фланцевих з’єднань трубопроводів

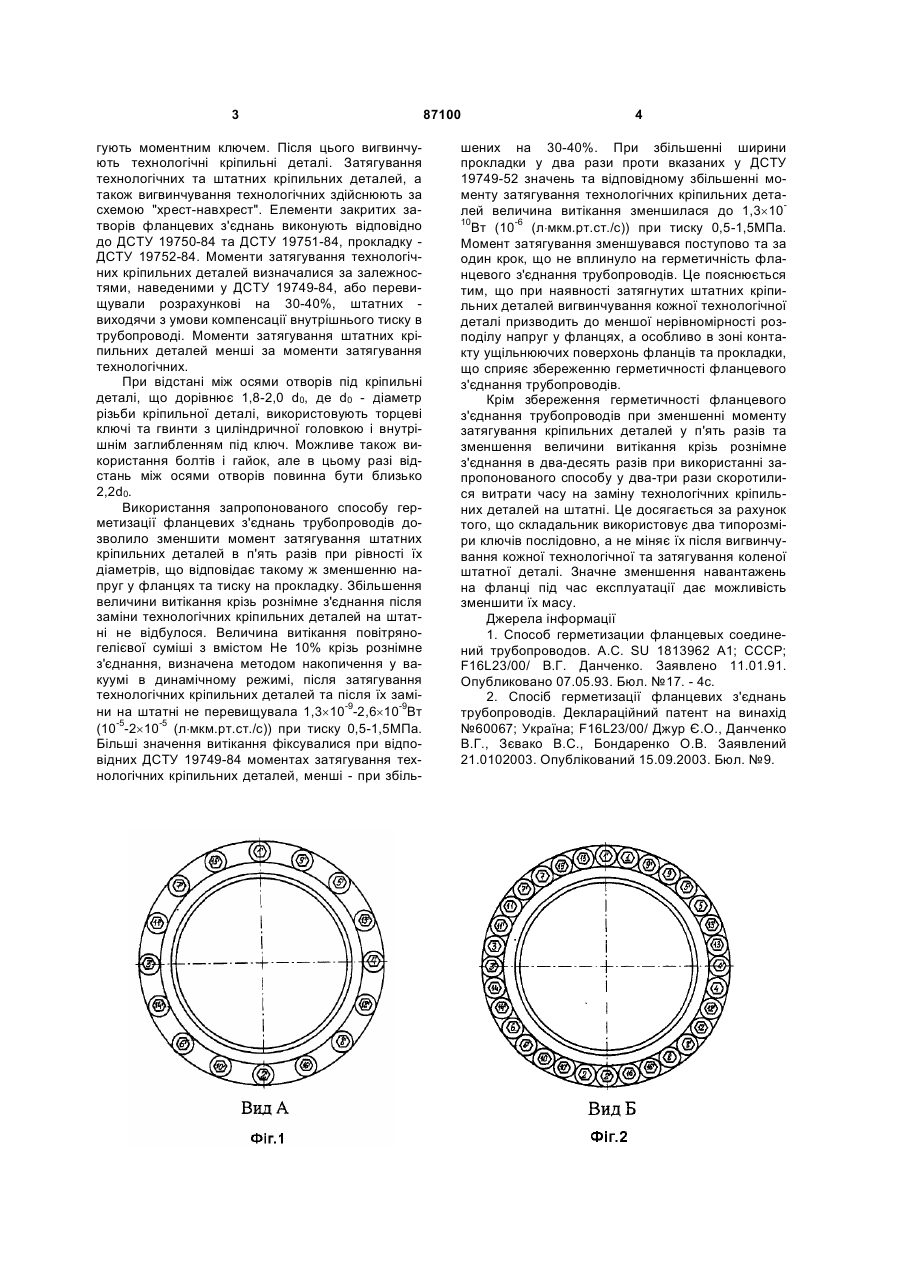

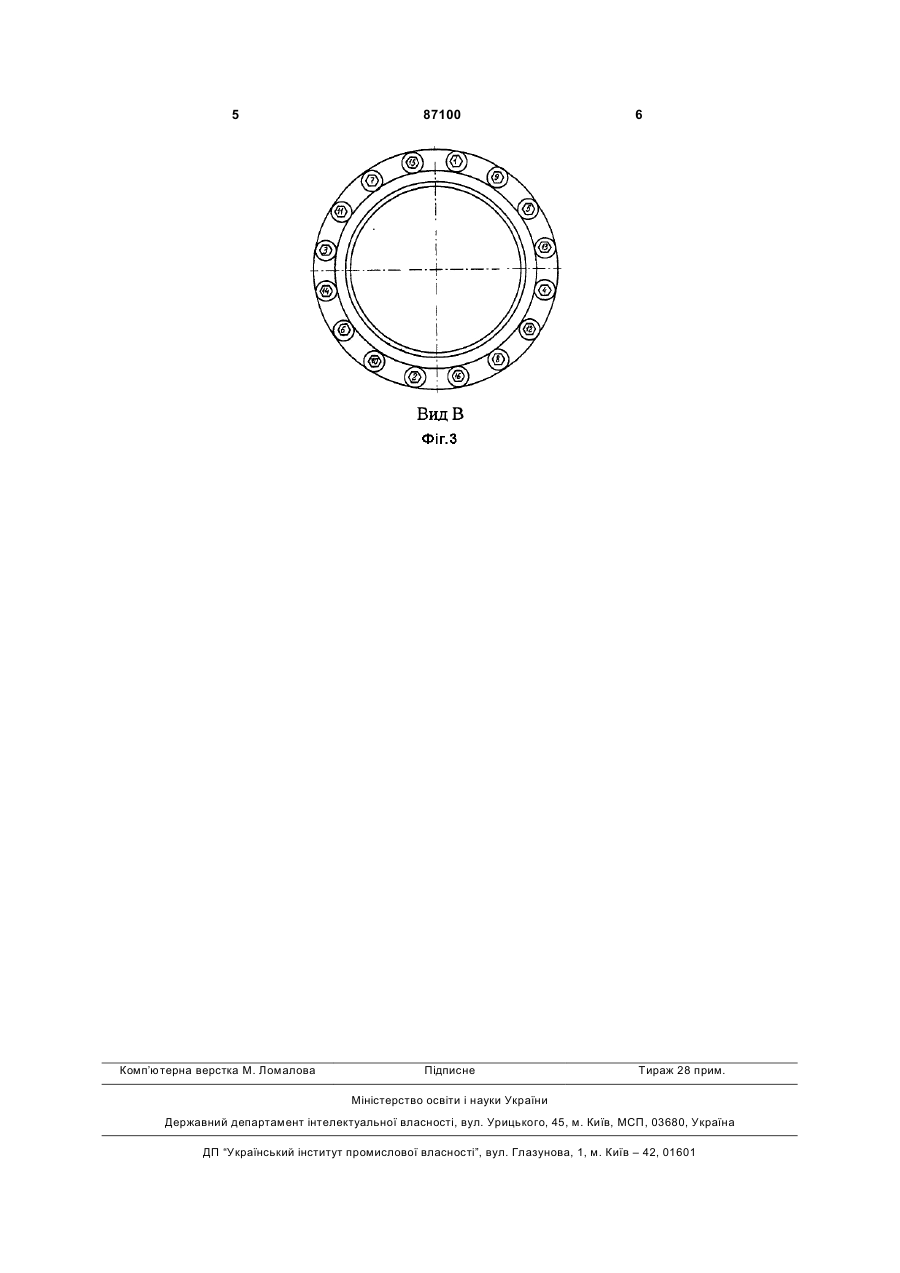

Спосіб герметизації фланцевих з'єднань трубопроводів, що полягає у затягуванні технологічних кріпильних деталей, часовій витримці протягом 16-25 годин та заміні технологічних кріпильних деталей на штатні, який відрізняється тим, що після часової витримки штатні кріпильні деталі вставляють в отвори, розміщені між отворами під технологічні, затягують всі штатні кріпильні деталі, а потім вигвинчують технологічні. (19) (21) a200502780 (22) 28.03.2005 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) ДЖУР ЄВГЕН ОЛЕКСІЙОВИЧ, БОНДАРЕНКО ОЛЕГ ВІТАЛІЙОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ОЛЕСЯ ГОНЧАРА (56) UA 60067, 15.09.2003 3 гують моментним ключем. Після цього вигвинчують технологічні кріпильні деталі. Затягування технологічних та штатних кріпильних деталей, а також вигвинчування технологічних здійснюють за схемою "хрест-навхрест". Елементи закритих затворів фланцевих з'єднань виконують відповідно до ДСТУ 19750-84 та ДСТУ 19751-84, прокладку ДСТУ 19752-84. Моменти затягування технологічних кріпильних деталей визначалися за залежностями, наведеними у ДСТУ 19749-84, або перевищували розрахункові на 30-40%, штатних виходячи з умови компенсації внутрішнього тиску в трубопроводі. Моменти затягування штатних кріпильних деталей менші за моменти затягування технологічних. При відстані між осями отворів під кріпильні деталі, що дорівнює 1,8-2,0 d0, де d0 - діаметр різьби кріпильної деталі, використовують торцеві ключі та гвинти з циліндричної головкою і внутрішнім заглибленням під ключ. Можливе також використання болтів і гайок, але в цьому разі відстань між осями отворів повинна бути близько 2,2d0. Використання запропонованого способу герметизації фланцевих з'єднань трубопроводів дозволило зменшити момент затягування штатних кріпильних деталей в п'ять разів при рівності їх діаметрів, що відповідає такому ж зменшенню напруг у фланцях та тиску на прокладку. Збільшення величини витікання крізь рознімне з'єднання після заміни технологічних кріпильних деталей на штатні не відбулося. Величина витікання повітряногелієвої суміші з вмістом Не 10% крізь рознімне з'єднання, визначена методом накопичення у вакуумі в динамічному режимі, після затягування технологічних кріпильних деталей та після їх заміни на штатні не перевищувала 1,3´10-9-2,6´10-9Вт (10-5-2´10-5 (л×мкм.рт.ст./с)) при тиску 0,5-1,5МПа. Більші значення витікання фіксувалися при відповідних ДСТУ 19749-84 моментах затягування технологічних кріпильних деталей, менші - при збіль 87100 4 шених на 30-40%. При збільшенні ширини прокладки у два рази проти вказаних у ДСТУ 19749-52 значень та відповідному збільшенні моменту затягування технологічних кріпильних деталей величина витікання зменшилася до 1,3´1010 Вт (10-6 (л×мкм.рт.ст./с)) при тиску 0,5-1,5МПа. Момент затягування зменшувався поступово та за один крок, що не вплинуло на герметичність фланцевого з'єднання трубопроводів. Це пояснюється тим, що при наявності затягнутих штатних кріпильних деталей вигвинчування кожної технологічної деталі призводить до меншої нерівномірності розподілу напруг у фланцях, а особливо в зоні контакту ущільнюючих поверхонь фланців та прокладки, що сприяє збереженню герметичності фланцевого з'єднання трубопроводів. Крім збереження герметичності фланцевого з'єднання трубопроводів при зменшенні моменту затягування кріпильних деталей у п'ять разів та зменшення величини витікання крізь рознімне з'єднання в два-десять разів при використанні запропонованого способу у два-три рази скоротилися витрати часу на заміну технологічних кріпильних деталей на штатні. Це досягається за рахунок того, що складальник використовує два типорозміри ключів послідовно, а не міняє їх після вигвинчування кожної технологічної та затягування коленої штатної деталі. Значне зменшення навантажень на фланці під час експлуатації дає можливість зменшити їх масу. Джерела інформації 1. Способ герметизации фланцевых соединений трубопроводов. А.С. SU 1813962 А1; СССР; F16L23/00/ В.Г. Данченко. Заявлено 11.01.91. Опубликовано 07.05.93. Бюл. №17. - 4с. 2. Спосіб герметизації фланцевих з'єднань трубопроводів. Деклараційний патент на винахід №60067; Україна; F16L23/00/ Джур Є.O., Данченко В.Г., Зєвако B.C., Бондаренко О.В. Заявлений 21.0102003. Опублікований 15.09.2003. Бюл. №9. 5 Комп’ютерна верстка М. Ломалова 87100 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
