Пристрій для формування виробів з бетонних сумішей

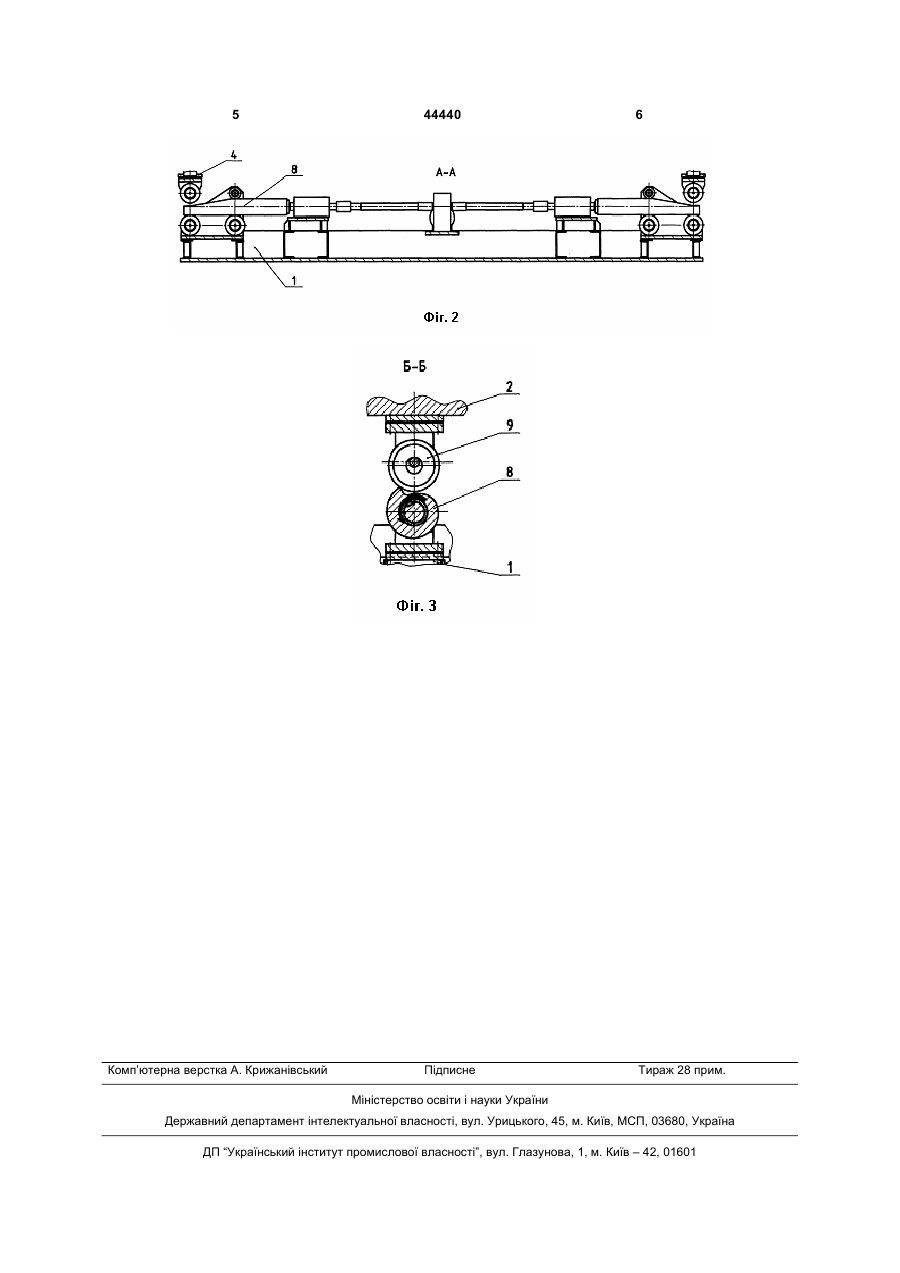

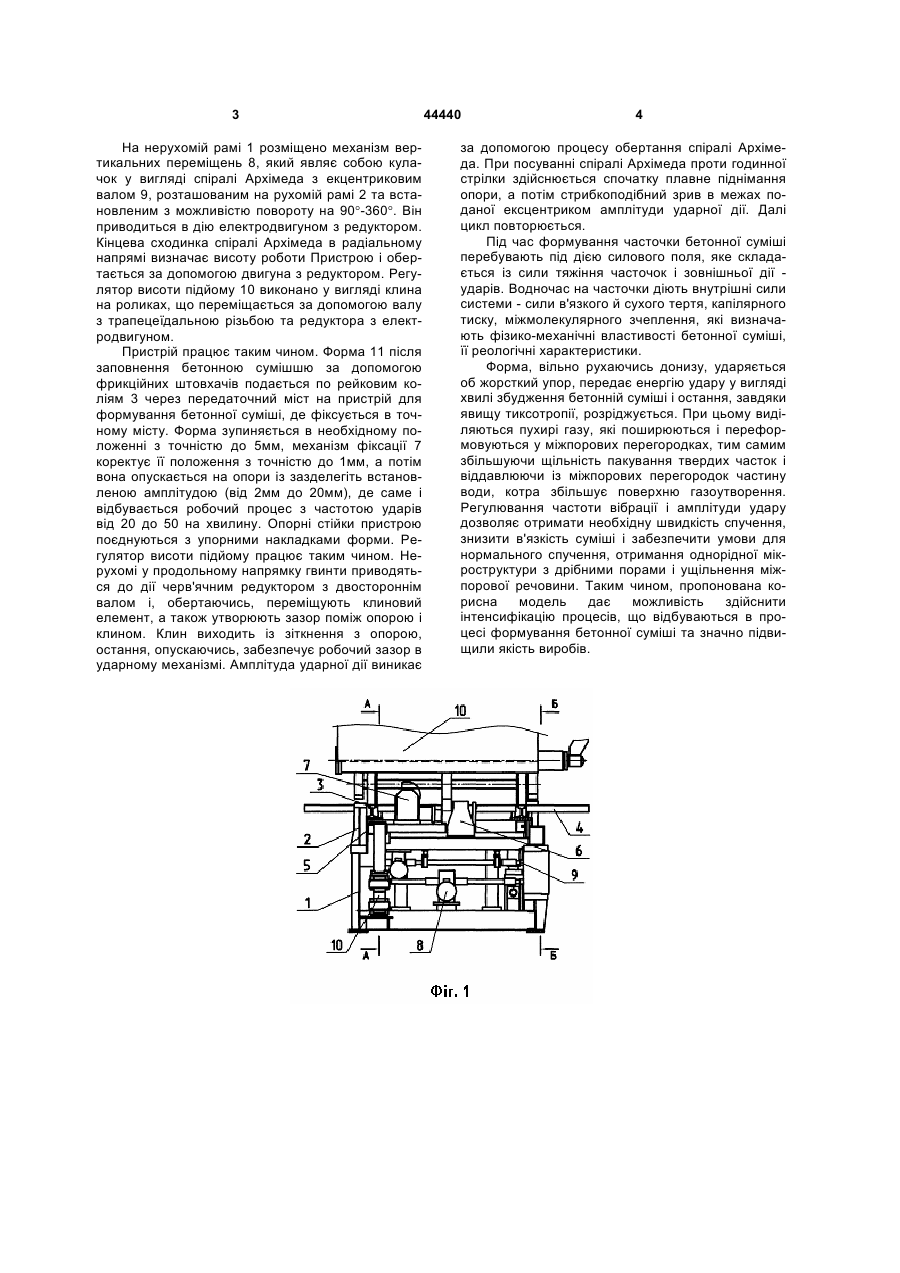

Пристрій для формування виробів з бетонних сумішей, що має контактуючі одна з одною за допомогою ковадл нерухому та рухому рами, механізм вертикальних переміщень останньої та регулятор висоти підйому, який відрізняється тим, що механізм вертикальних переміщень являє собою кулачок у вигляді спіралі Архімеда з ексцентриковим валом, встановленим з можливістю повороту на 90°-360°, а регулятор висоти підйому виконаний у вигляді клина на роликах. (19) (21) u200901855 (22) 02.03.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) МАРТИНЕНКО ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, ЗАБОРЕНКО ГРИГОРИЙ ВОЛОДИМИРОВИЧ (73) МАРТИНЕНКО ВОЛОДИМИР ОЛЕКСАНДРОВИЧ 3 На нерухомій рамі 1 розміщено механізм вертикальних переміщень 8, який являє собою кулачок у вигляді спіралі Архімеда з екцентриковим валом 9, розташованим на рухомій рамі 2 та встановленим з можливістю повороту на 90°-360°. Він приводиться в дію електродвигуном з редуктором. Кінцева сходинка спіралі Архімеда в радіальному напрямі визначає висоту роботи Пристрою і обертається за допомогою двигуна з редуктором. Регулятор висоти підйому 10 виконано у вигляді клина на роликах, що переміщається за допомогою валу з трапецеїдальною різьбою та редуктора з електродвигуном. Пристрій працює таким чином. Форма 11 після заповнення бетонною сумішшю за допомогою фрикційних штовхачів подається по рейковим коліям 3 через передаточний міст на пристрій для формування бетонної суміші, де фіксується в точному місту. Форма зупиняється в необхідному положенні з точністю до 5мм, механізм фіксації 7 коректує її положення з точністю до 1мм, а потім вона опускається на опори із зазделегіть встановленою амплітудою (від 2мм до 20мм), де саме і відбувається робочий процес з частотою ударів від 20 до 50 на хвилину. Опорні стійки пристрою поєднуються з упорними накладками форми. Регулятор висоти підйому працює таким чином. Нерухомі у продольному напрямку гвинти приводяться до дії черв'ячним редуктором з двостороннім валом і, обертаючись, переміщують клиновий елемент, а також утворюють зазор поміж опорою і клином. Клин виходить із зіткнення з опорою, остання, опускаючись, забезпечує робочий зазор в ударному механізмі. Амплітуда ударної дії виникає 44440 4 за допомогою процесу обертання спіралі Архімеда. При посуванні спіралі Архімеда проти годинної стрілки здійснюється спочатку плавне піднімання опори, а потім стрибкоподібний зрив в межах поданої ексцентриком амплітуди ударної дії. Далі цикл повторюється. Під час формування часточки бетонної суміші перебувають під дією силового поля, яке складається із сили тяжіння часточок і зовнішньої дії ударів. Водночас на часточки діють внутрішні сили системи - сили в'язкого й сухого тертя, капілярного тиску, міжмолекулярного зчеплення, які визначають фізико-механічні властивості бетонної суміші, її реологічні характеристики. Форма, вільно рухаючись донизу, ударяється об жорсткий упор, передає енергію удару у вигляді хвилі збудження бетонній суміші і остання, завдяки явищу тиксотропії, розріджується. При цьому виділяються пухирі газу, які поширюються і переформовуються у міжпорових перегородках, тим самим збільшуючи щільність пакування твердих часток і віддавлюючи із міжпорових перегородок частину води, котра збільшує поверхню газоутворення. Регулювання частоти вібрації і амплітуди удару дозволяє отримати необхідну швидкість спучення, знизити в'язкість суміші і забезпечити умови для нормального спучення, отримання однорідної мікроструктури з дрібними порами і ущільнення міжпорової речовини. Таким чином, пропонована коможливість здійснити рисна модель дає інтенсифікацію процесів, що відбуваються в процесі формування бетонної суміші та значно підвищили якість виробів. 5 Комп’ютерна верстка А. Крижанівський 44440 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
