Механізм відведення повітря з водопроводів
Номер патенту: 37142
Опубліковано: 25.11.2008
Автори: Куц Віктор Петрович, Балабан Степан Миколайович, Каспрук Володимир Богданович
Формула / Реферат
1. Механізм відведення повітря з водопроводів, що містить під'єднувальний патрубок, корпус, клапан і кришку, який відрізняється тим, що корпус розділений на верхню і нижню частини, при цьому нижня частина обладнана конічною поверхнею, яка при контакті з поверхнею клапана забезпечує герметичний контакт при закриванні механізму відведення повітря з водопроводів, а верхня частина обладнана кільцевою опорною поверхнею для утримання клапана при відкриванні механізму відведення повітря з водопроводу.
2. Механізм відведення повітря з водопроводів за п. 1, який відрізняється тим, що нижня частина клапана, виконана конічною, забезпечує герметичний контакт з конічною поверхнею корпуса при закриванні механізму відведення повітря з водопроводу, а верхня частина клапана, виконана у вигляді диска з отворами, забезпечує утримання його у необхідному положенні при відкриванні механізму відведення повітря з водопроводів і попадання повітря у верхню частину корпуса.
3. Механізм відведення повітря з водопроводів за п. 1, який відрізняється тим, що до диска з отворами кріпиться поплавок з отворами, який не перешкоджає попаданню повітря у верхню частину корпуса і забезпечує піднімання клапана при попаданні рідини у верхню частину корпуса.
Текст

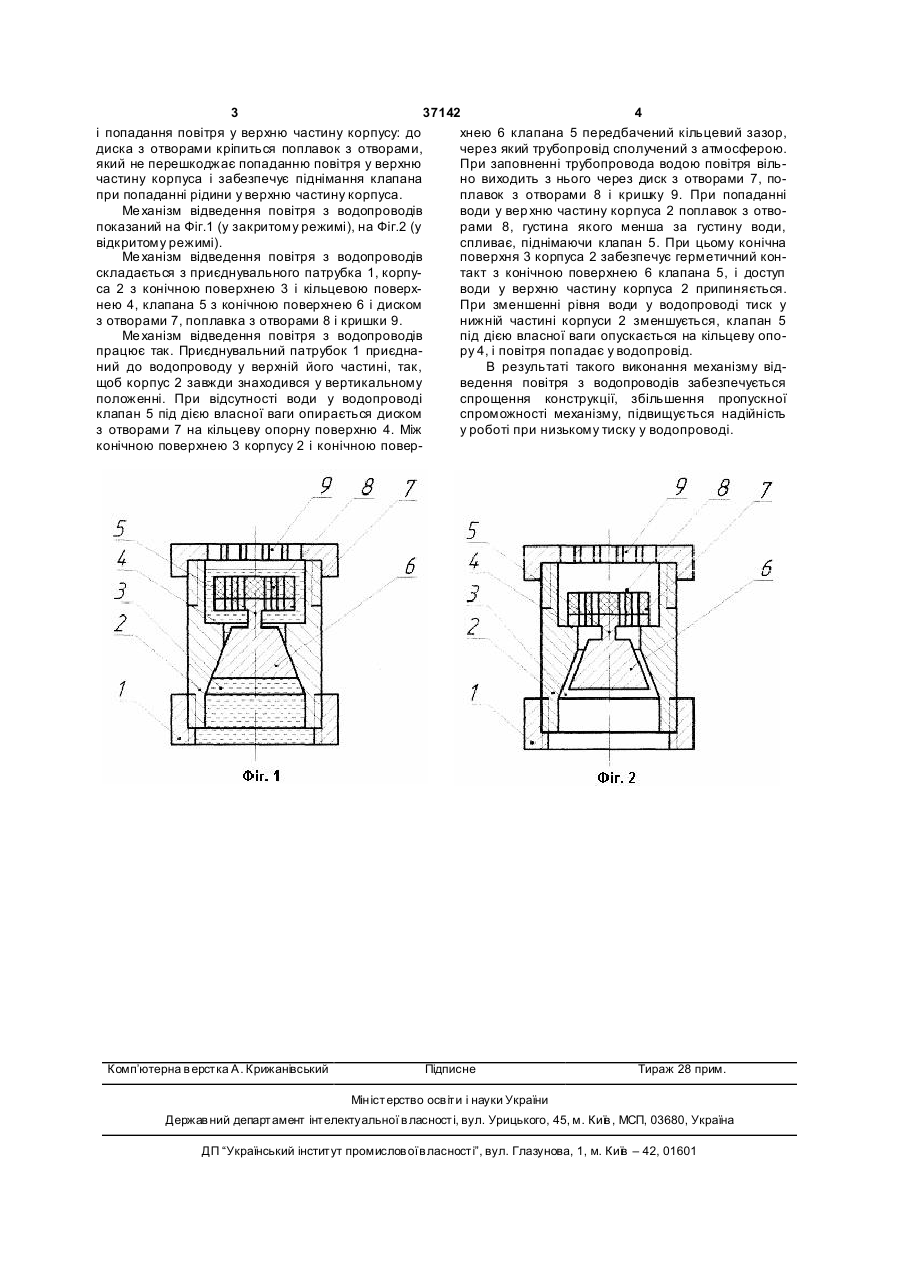

1. Механізм відведення повітря з водопроводів, що містить під'єднувальний патрубок, корпус, клапан і кришку, який відрізняється тим, що корпус розділений на верхню і нижню частини, при цьому нижня частина обладнана конічною поверхнею, яка при контакті з поверхнею клапана забезпечує герметичний контакт при закриванні механізму відведення повітря з водопроводів, а верхня частина обладнана кільцевою опорною поверхнею 3 37142 4 і попадання повітря у верхню частину корпусу: до хнею 6 клапана 5 передбачений кільцевий зазор, диска з отворами кріпиться поплавок з отворами, через який трубопровід сполучений з атмосферою. який не перешкоджає попаданню повітря у верхню При заповненні трубопровода водою повітря вільчастину корпуса і забезпечує піднімання клапана но виходить з нього через диск з отворами 7, попри попаданні рідини у верхню частину корпуса. плавок з отворами 8 і кришку 9. При попаданні Ме ханізм відведення повітря з водопроводів води у вер хню частину корпуса 2 поплавок з отвопоказаний на Фіг.1 (у закритому режимі), на Фіг.2 (у рами 8, густина якого менша за густину води, відкритому режимі). спливає, піднімаючи клапан 5. При цьому конічна Ме ханізм відведення повітря з водопроводів поверхня 3 корпуса 2 забезпечує герметичний конскладається з приєднувального патрубка 1, корпутакт з конічною поверхнею 6 клапана 5, і доступ са 2 з конічною поверхнею 3 і кільцевою поверхводи у верхню частину корпуса 2 припиняється. нею 4, клапана 5 з конічною поверхнею 6 і диском При зменшенні рівня води у водопроводі тиск у з отворами 7, поплавка з отворами 8 і кришки 9. нижній частині корпуси 2 зменшується, клапан 5 Ме ханізм відведення повітря з водопроводів під дією власної ваги опускається на кільцеву опопрацює так. Приєднувальний патрубок 1 приєднару 4, і повітря попадає у водопровід. ний до водопроводу у верхній його частині, так, В результаті такого виконання механізму відщоб корпус 2 завжди знаходився у вертикальному ведення повітря з водопроводів забезпечується положенні. При відсутності води у водопроводі спрощення конструкції, збільшення пропускної клапан 5 під дією власної ваги опирається диском спроможності механізму, підвищується надійність з отворами 7 на кільцеву опорну поверхню 4. Між у роботі при низькому тиску у водопроводі. конічною поверхнею 3 корпусу 2 і конічною повер Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of air removal from water pipes
Автори англійськоюBalaban Stepan Mykolaiovych, Kuts Viktor Petrovych, Kaspruk Volodymyr Bohdanovych
Назва патенту російськоюМеханизм отвода воздуха из водопроводов
Автори російськоюБалабан Степан Николаевич, Куц Виктор Петрович, Каспрук Владимир Богданович
МПК / Мітки
МПК: B01D 19/00
Мітки: відведення, водопроводів, механізм, повітря
