Високовольтний високочастотний імпульсний трансформатор

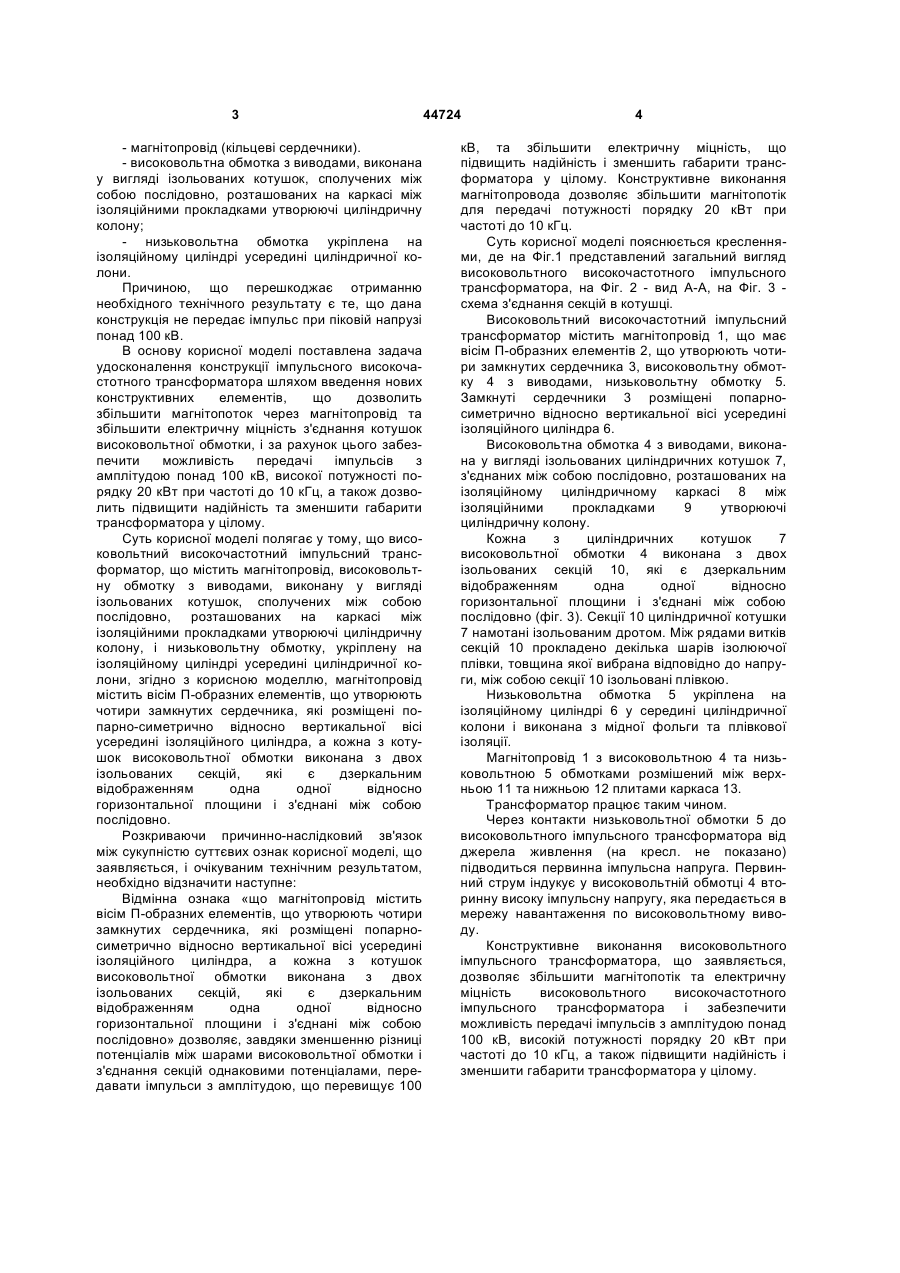

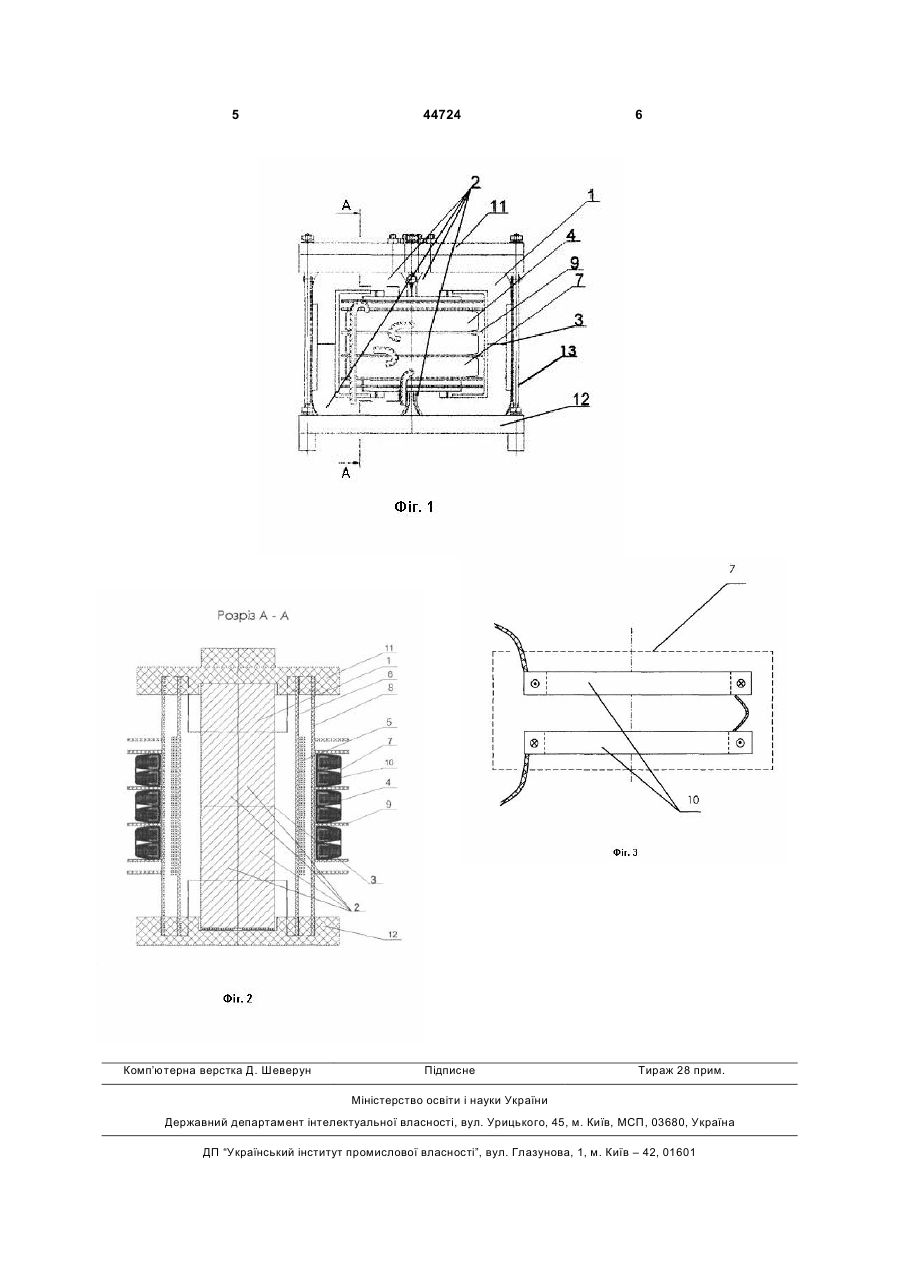

Високовольтний високочастотний імпульсний трансформатор, що містить магнітопровід, високовольтну обмотку з виводами, яка виконана у вигляді ізольованих котушок, з'єднаних між собою 3 - магнітопровід (кільцеві сердечники). - високовольтна обмотка з виводами, виконана у вигляді ізольованих котушок, сполучених між собою послідовно, розташованих на каркасі між ізоляційними прокладками утворюючі циліндричну колону; - низьковольтна обмотка укріплена на ізоляційному циліндрі усередині циліндричної колони. Причиною, що перешкоджає отриманню необхідного технічного результату є те, що дана конструкція не передає імпульс при піковій напрузі понад 100 кВ. В основу корисної моделі поставлена задача удосконалення конструкції імпульсного високочастотного трансформатора шляхом введення нових конструктивних елементів, що дозволить збільшити магнітопоток через магнітопровід та збільшити електричну міцність з'єднання котушок високовольтної обмотки, і за рахунок цього забезпечити можливість передачі імпульсів з амплітудою понад 100 кВ, високої потужності порядку 20 кВт при частоті до 10 кГц, а також дозволить підвищити надійність та зменшити габарити трансформатора у цілому. Суть корисної моделі полягає у тому, що високовольтний високочастотний імпульсний трансформатор, що містить магнітопровід, високовольтну обмотку з виводами, виконану у вигляді ізольованих котушок, сполучених між собою послідовно, розташованих на каркасі між ізоляційними прокладками утворюючі циліндричну колону, і низьковольтну обмотку, укріплену на ізоляційному циліндрі усередині циліндричної колони, згідно з корисною моделлю, магнітопровід містить вісім П-образних елементів, що утворюють чотири замкнутих сердечника, які розміщені попарно-симетрично відносно вертикальної вісі усередині ізоляційного циліндра, а кожна з котушок високовольтної обмотки виконана з двох ізольованих секцій, які є дзеркальним відображенням одна одної відносно горизонтальної площини і з'єднані між собою послідовно. Розкриваючи причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі, що заявляється, і очікуваним технічним результатом, необхідно відзначити наступне: Відмінна ознака «що магнітопровід містить вісім П-образних елементів, що утворюють чотири замкнутих сердечника, які розміщені попарносиметрично відносно вертикальної вісі усередині ізоляційного циліндра, а кожна з котушок високовольтної обмотки виконана з двох ізольованих секцій, які є дзеркальним відображенням одна одної відносно горизонтальної площини і з'єднані між собою послідовно» дозволяє, завдяки зменшенню різниці потенціалів між шарами високовольтної обмотки і з'єднання секцій однаковими потенціалами, передавати імпульси з амплітудою, що перевищує 100 44724 4 кВ, та збільшити електричну міцність, що підвищить надійність і зменшить габарити трансформатора у цілому. Конструктивне виконання магнітопровода дозволяє збільшити магнітопотік для передачі потужності порядку 20 кВт при частоті до 10 кГц. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 представлений загальний вигляд високовольтного високочастотного імпульсного трансформатора, на Фіг. 2 - вид А-А, на Фіг. 3 схема з'єднання секцій в котушці. Високовольтний високочастотний імпульсний трансформатор містить магнітопровід 1, що має вісім П-образних елементів 2, що утворюють чотири замкнутих сердечника 3, високовольтну обмотку 4 з виводами, низьковольтну обмотку 5. Замкнуті сердечники 3 розміщені попарносиметрично відносно вертикальної вісі усередині ізоляційного циліндра 6. Високовольтна обмотка 4 з виводами, виконана у вигляді ізольованих циліндричних котушок 7, з'єднаних між собою послідовно, розташованих на ізоляційному циліндричному каркасі 8 між ізоляційними прокладками 9 утворюючі циліндричну колону. Кожна з циліндричних котушок 7 високовольтної обмотки 4 виконана з двох ізольованих секцій 10, які є дзеркальним відображенням одна одної відносно горизонтальної площини і з'єднані між собою послідовно (фіг. 3). Секції 10 циліндричної котушки 7 намотані ізольованим дротом. Між рядами витків секцій 10 прокладено декілька шарів ізолюючої плівки, товщина якої вибрана відповідно до напруги, між собою секції 10 ізольовані плівкою. Низьковольтна обмотка 5 укріплена на ізоляційному циліндрі 6 у середині циліндричної колони і виконана з мідної фольги та плівкової ізоляції. Магнітопровід 1 з високовольтною 4 та низьковольтною 5 обмотками розмішений між верхньою 11 та нижньою 12 плитами каркаса 13. Трансформатор працює таким чином. Через контакти низьковольтної обмотки 5 до високовольтного імпульсного трансформатора від джерела живлення (на кресл. не показано) підводиться первинна імпульсна напруга. Первинний струм індукує у високовольтній обмотці 4 вторинну високу імпульсну напругу, яка передається в мережу навантаження по високовольтному виводу. Конструктивне виконання високовольтного імпульсного трансформатора, що заявляється, дозволяє збільшити магнітопотік та електричну міцність високовольтного високочастотного імпульсного трансформатора і забезпечити можливість передачі імпульсів з амплітудою понад 100 кВ, високій потужності порядку 20 кВт при частоті до 10 кГц, а також підвищити надійність і зменшити габарити трансформатора у цілому. 5 Комп’ютерна верстка Д. Шеверун 44724 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
