Високовольтний імпульсний трансформатор

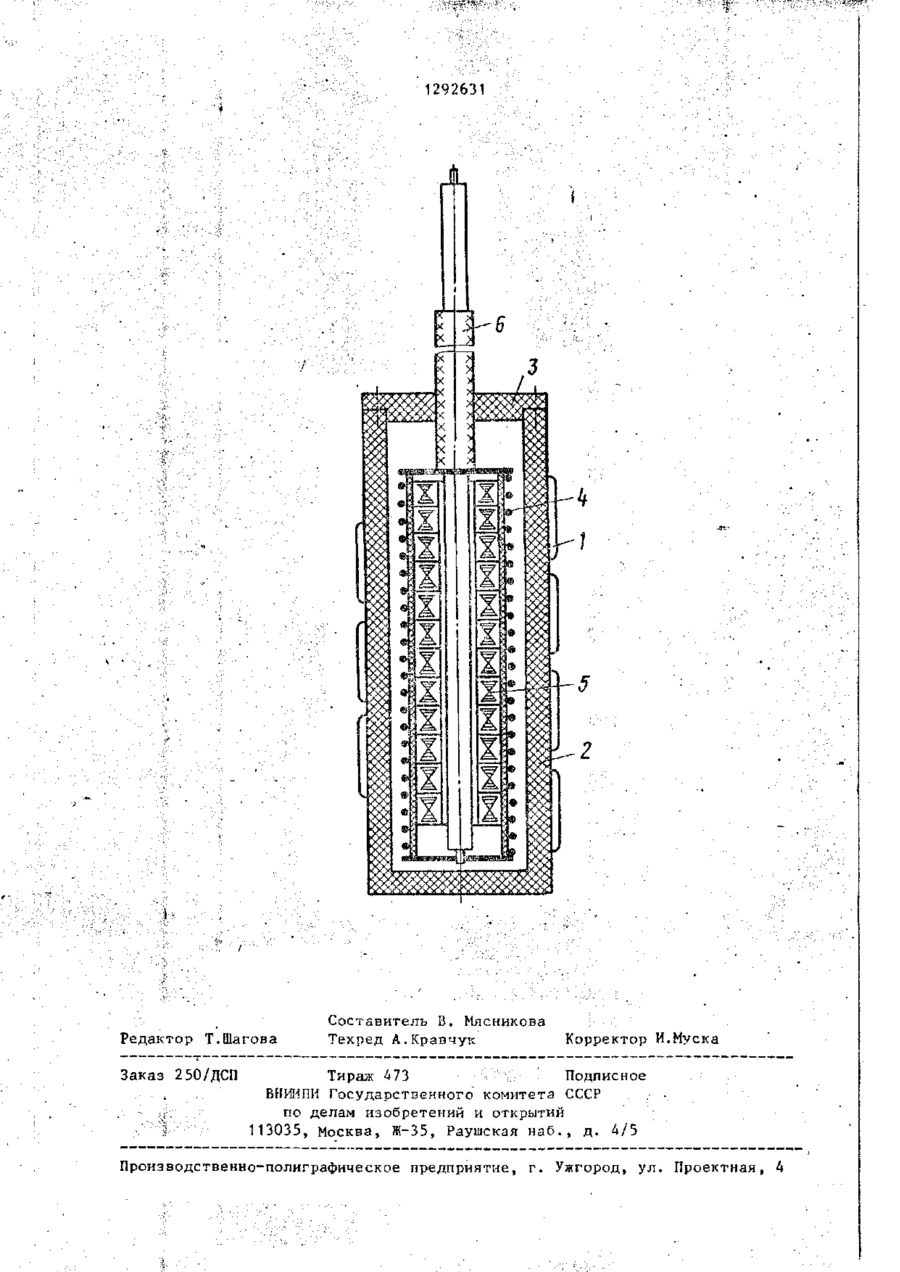

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ № СОЦИАЛИСТИЧЕСКИХ -1ЧГПЛ M 0 ) C5 \J ц ) 9 і IZyZ OUJ CD 4; Н 01 F 19/08 5 ГОСУДАРСТВЕННЫЙ Н0МИ7ЄТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ТЕНИЯ (21) 3886097/24-07 (22) 14.04.85 (71) Проектно-конструкторское бюро электрогидравлики А УССР Н (72) В.И. Сапачев (53) 621.314.228(088.8) (56) Авторское свидетельство СССР № 879660, кл. Н 01 F 19/08, 1979. Авторское свидетельство СССР № 653628, кл. Н 01 F 1Э/08, 1975. (54)(5/) ВЫСОКОВОЛЬТНЫЙ ИМПУЛЬСНЫЙ ТРАНСФОРМАТОР, содержащий изоляционный каркас, поверх которого расположена первичная обмотка, магнитопровод, состоящий из отдельных кольцевых сердечников, расположенных внутри изоляционного каркаса соосно с ним, вторичную обмотку с высокопотенциальным " низкопотенциальным выводами, и расположенную на магнитопроводе, кабельный высоковольтный вывод, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности трансформатора путем повышения электрической прочности, изоляционный каркас выполнен в виде стакана с фланцем, внутренний проводник высоковольтного кабельного вывода с изоляцией расположен внутри магнитопровода и подсоединен к вьзсокопотенциальному выводу обмотки в нижней части стакана, а внешний проводник - к низкопотенциальному выводу в верхней его части. і—._ с * ' t 129263 \ 2 Изобретение относится к высокообеспечивается расстоянием по поверхвольтной импульсной технике, а именности между ними и межвитковой изоно к высоковольтный импульсным ляцией, образованной изоляцией провотрансформаторам, и может быть испольда , которым намотана вторичная обзовано при создания устройств высоко- 5 мотка 4. вольтного питания и формирования Совокупность докализации высокого высоковольтных импульсов в электропотенциала на две изоляционного стафизической и электротехнологической кана и внутреннем проводнике кабеля аппаратуре, например, для питания вывода 6 и низкого потенциала на лазеров, поджига управляемых разряд - TO внешнем проводнике обеспечивает без , ников, генерирования электронных применения дополнительной изоляции пучков. электрическую прочность между вторичной обмоткой 4 и первичной 1, а так Целью изобретения является повыже трансформатора в целом относительшение надежности трансформатора пуно конструкции, в которую он будет тем повышения электрической прочразмещен. ности. При необходимости увеличения На чертеже изображен предлагаеэлектрической прочности между вывомый трансформатор. дами вторичной обмотки 4 внутренняя Он содержит первичную обмотку 1, 20 полость каркаса 2 может быть запол— расположенную поверх изоляционного нена"диэлектриком с более высокой каркаса 2, выполненного в виде стаэлектрической прочностью, чем окрукана, фланец 3, служащий для гермежающая среда и загерметизирована тизации внутренней полости каркаса 2, фланцем 3. вторичную обмотку 4, расположенную 25 на магнитопроводе 5, состоящем из Применение предлагаемого трансфоротдельных кольцевых сердечников, и матора позволит за счет простоты кабельный высоковольтный вывод 6. устройства трансформатора и надежВнутренний проводник коаксиального ности изоляции сократить затраты кабеля вывода 6 с изоляцией располона его изготовление, повысить надежжен внутри магнитопровода 5 и подсое- 30 ность в эксплуатации, сократить динен к высокопотенциальному выводу малогабаритные показатели как самого вторичной обмотки 4 в нижней части трансформатора, так и конструкции, каркаса 2, а внешний проводник кав которую он будет размещен. беля вывода 6 подсоединен к низкоНепосредственное подключение выпотенциальному выводу вторичной об- 35 хода трансформатора к нагрузке немотки 4 в верхней части каркаса 2. зависимо от их взаимного расположеРазделка наружного конца кабеля ния , ввиду гибкости кабеля вывода, вывода 6 предназначена для подключеисключает необходимость дополнительния нагрузки. ного монтажа. Высоковольтный импульсный трансфор-40 Испытания трансформатора показали матор работает следующим образом. надежность его работы при воздейстНа первичную обмотку 1 подается вии широкого диапазона дестабилизиимпульс напряжения. На вторичной рующих факторов по климатическим и обмотісг 4 формируется высоковольтный механическом воздействиям. импульс, который передается по кабе- 45 Предполагаемый экономический эфлю вывода 6 на нагрузку. фект от внедрения данного трансфорЭлектрическая прочность между наматора только на одной из разрабачалом и концом вторичной обмотки k тываемых установок порядка 2 тыс. руб, 1292631 Редактор Т.Шагова Заказ 250/ДСП - ;;. 'Ї Составитель В. Мясникова Техред А.Кравчук Корректор И.Муска Тираж 473 '• Подписное ВНИИПИ Государственного комитета СССР .по делам изобретений и открытий 113035, Москва, Ж-35, Раушская нэб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, • 1 *
