Переізольований реанімований стрижень обмотки статора турбогенератора

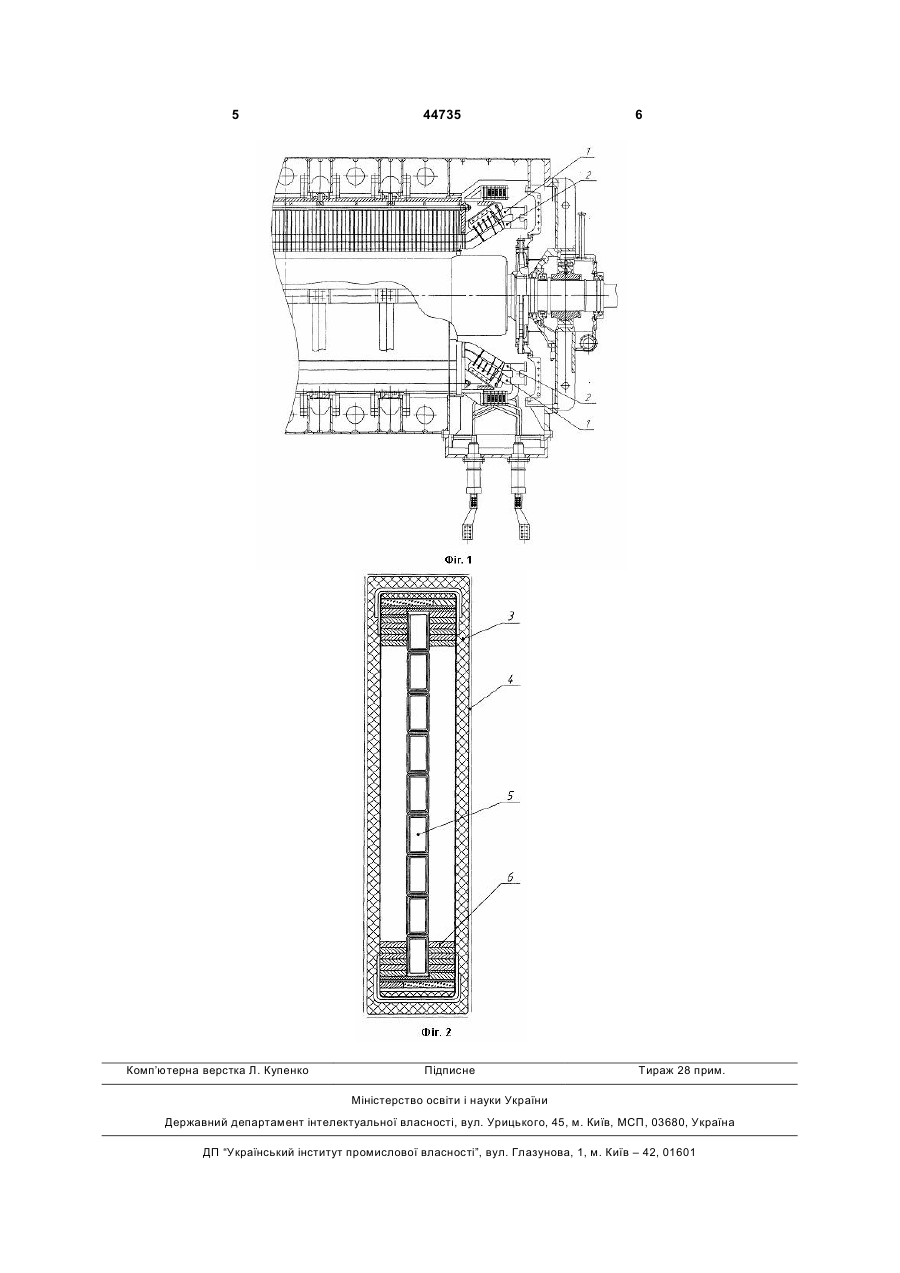

Переізольований реанімований стрижень обмотки статора з безпосереднім водневим охолоджуванням двополюсних турбогенераторів модельного ряду ТГВ-200, ТГВ-200Е, ТГВ-200-2, ТГВ200-2Д одиничною номінальною потужністю 200...235 МВт, виробництва ДП завод "Електроважмаш", який містить первинний неізольований 3 Недоліком вищевикладеної конструкції є те, що в процесі реанімації стрижня обмотки статора турбогенератора, витягання з паза статора, що знаходився в тривалій експлуатації (~30 - 40 років) стрижня і видалення корпусної ізоляції з подальшим переізолюванням відновленого первинного неізольованого стрижня призводить до деформацій і порушень розмірів і геометричної форми в пазовій і лобових частинах первинного неізольованого стрижня, що позначається на процесі укладання і, відповідно, якості обмотки. В основу корисної моделі поставлене завдання удосконалення конструкції відновлюваного стрижня обмотки статора турбогенератора ТГВ200, що реанімується, так, щоб в процесі реанімації стрижня зберегти необхідні розміри і геометричну форму відновленого стрижня для укладання і зберегти якість обмотки статора, а також оцінити стан його межелементної ізоляції, що гарантують роботу турбогенератора в оптимальному режимі. Поставлене завдання вирішується тим, що в переізольованому реанімованому стрижні обмотки статора з безпосереднім водневим охолоджуванням двополюсних турбогенераторів модельного ряду ТГВ-200, ТГВ-200Е, ТГВ-200-2, ТГВ-200-2Д одиничною номінальною потужністю 200...235 МВт, виробництва ДП завод «Електроважмаш», що містить первинний неізольованний плетений стрижень, виконаний з двох стовпців, по ширині стрижня, елементарних мідних ізольованих провідників, транспонованих в пазовій частині за системою Робеля на 540° довкола вертикально розташованих між ними дев'яти ізольованих вентиляційних трубок з немагнітної сталі, відповідно до корисної моделі, переізольований реанімований стрижень містить відновлений відповідно до креслення 5ТХ540314...5ТХ540317 первинний неізольованний стрижень, узятий після видалення корпусної ізоляції з первинного ізольованого стрижня креслення 2Т152...2Т155, статора, який знаходився в тривалій експлуатації і був витягнутий з паза, або що знаходився на зберіганні в комплекті запасних стрижнів обмотки статора, із збереженням розмірів і геометричної форми в пазовій і лобовій частинах первинного неізольованого стрижня. На Фіг.1 зображений фрагмент продольного перерізу турбогенератора ТГВ-200 (ТГВ-200-2, ТГВ-200Е, ТГВ-200-2Д); на Фіг.2 - поперечний переріз ізольованого стрижня обмотки статора турбогенератора ТГВ-200 (ТГВ-200-2, ТГВ-200Е, ТГВ200-2Д). 44735 4 Між нижнім 1 і верхнім 2 ізольованими стрижнями обмотки статора ставиться така ж, як і по дну паза, прокладка, завдяки чому верхні стрижні не лягатимуть на нижні біля виходу з паза і не ушкоджуватиметься ізоляція. Стрижень має корпусну ізоляцію 3, напівпровідне покриття 4, ізольовані вентиляційні трубки 5, набір ізольованих мідних елементарних провідників 6, розташованих в двох вертикальних стовпцях, причому кожен елементарний провідник впродовж пазової частини займає поперемінне всі можливі положення по висоті цих стовпців. Завдяки цьому електродинамічні сили, наведені пазовим потоком розсіяння, для всіх провідників будуть однакові. За даної умови опір стрижня змінному струму буде значно менший, ніж без транспозиції, або, іншими словами, додаткові втрати в стрижні набагато зменшуються. Транспозиція здійснюється шляхом вигину провідників на широке ребро в двох (або більш) місцях, чим досягається перехід провідника з одного стовпця в інший. Вигини окремих провідників зміщені щодо один одного на певну величину, звану кроком плетіння. Плетений стрижень складається з двох половин, що заготовляються кожна окремо. Потім обидві половини комплектуються (сплітаються довколо вентиляційних трубок) в готовий стрижень. Між половинами закладається ізоляційна прокладка з ізоляційного матеріалу, в місцях переходів по верхній і нижній гранях встановлюються ізоляційні прокладки. В цілях зниження втрат від циркуляційних струмів, що викликаються лобовими потокозчепленнями плетеного стрижня, передбачається транспозиція провідників стрижнів на 540°, причому кожен провідник здійснює півтора обороти навколо осі стрижня впродовж довжини пазової частини. Дана корисна модель дозволяє знизити витрати, необхідні для виготовлення нового стрижня, нової обмотки і нового статора. Переізольований реанімований стрижень обмотки статора турбогенератора дозволяє економити засоби, що витрачаються на устаткування, необхідне для виготовлення стрижня (різальна машина, гребінки, пристосування важеля або пневматичний прес, який при цьому необхідно часто оновлювати для якісного опресовування, пристосувань для плетіння половин стрижня, ізолювання і комплектування цілого стрижня) і матеріали - мідні елементарні провідники, їх ізоляція, газопровідні вентиляційні трубки з немагнітної сталі і їх ізоляція зовні, а також на оплату праці по виготовленню стрижня. 5 Комп’ютерна верстка Л. Купенко 44735 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
