Пристрій для миття бульбоплодів

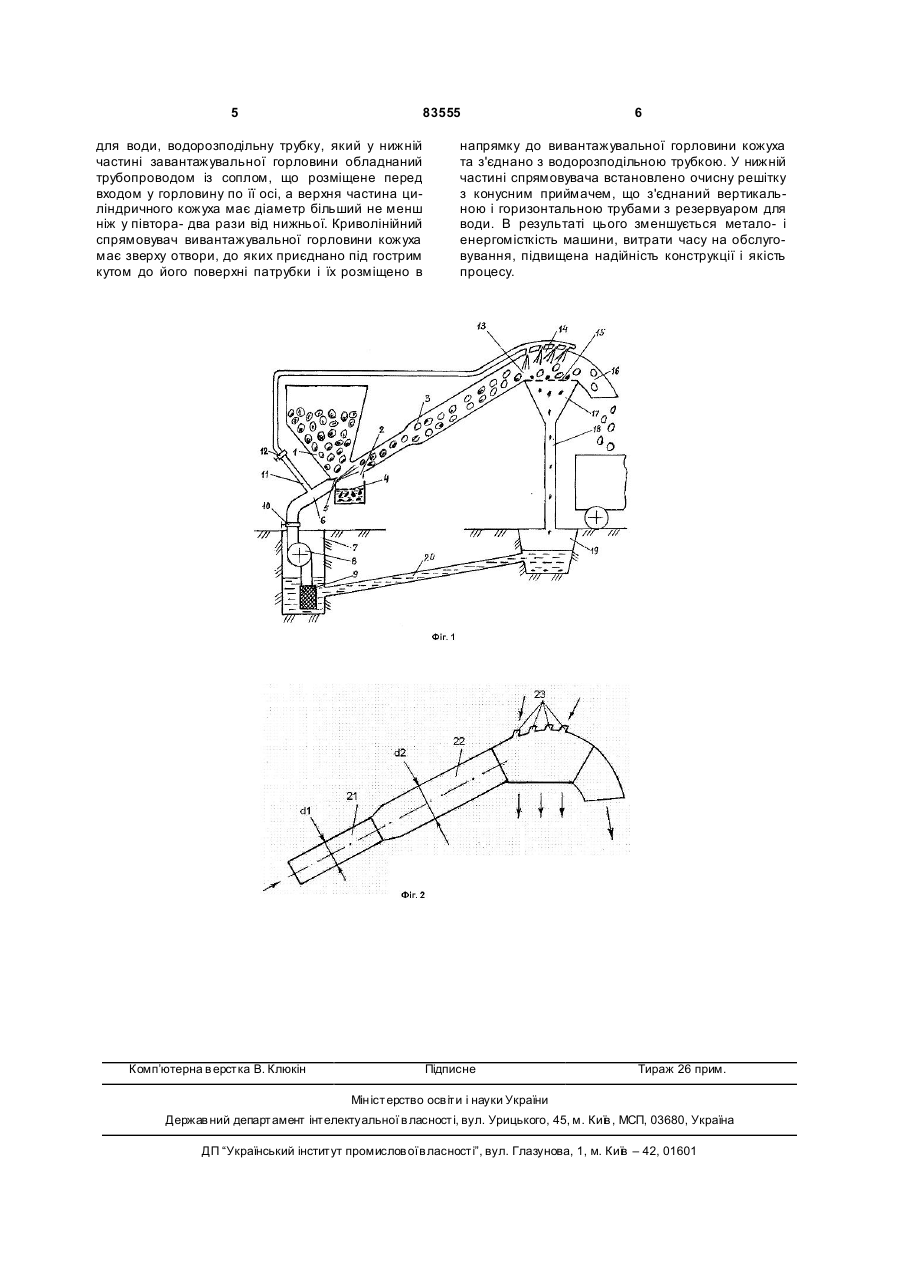

1. Пристрій для миття бульбоплодів, що послідовно містить бункер, циліндричний похилий кожух із завантажувальною і вивантажувальною C2 2 (19) 1 3 83555 режимі мийки коренебульбоплодів відбувається так. Коренебульбоплоди завантажують транспортером у приймальний бункер. Далі вони попадають у ванну з водою, де відбувається відмокання часток землі. Гвинтова мийка у вигляді шнека забирає коренебульбоплоди і переміщує їх у вер хню частину. При переміщенні шнеком коренебульбоплоди інтенсивно труться об спіральну стрічку шнека, внутрішню поверхню кожуха, а також між собою, завдяки чому очищаються від землі та інших домішок. Крім того у верхній частині шнека вони обмиваються чистою водою із зрошувача - водорозподільної трубки. Вода до зрошувача подається під тиском насосом. У верхній частині шнека вода стікає з коренебульбоплодів і тече по кожуху вниз у ванну, а коренебульбоплоди переміщуються по напрямному лотку кожуха на ви хід. Недоліками такої машини для обробки коренебульбоплодів (мийки-подрібнювача) є велика метало- і енергомісткість, складність конструкції, наявність рухомих деталей, які приводять до пошкодження коренебульбоплодів і недостатня якість очищення. Винаходом ставиться завдання - спростити конструкцію машини для миття коренебульбоплодів, зменшити її метало- і енергомісткість і витрати часу на обслуговування, зменшити пошкодження матеріалу і підвищити надійність роботи та якість процесу. Поставлене винаходом завдання досягається тим, що пристрій для миття бульбоплодів, який містить бункер, циліндричний похилий кожух із завантажувальною і вивантажувальною горловинами, каменевловлювач, насос з фільтром, резервуар для води, водорозподільну трубку, згідно винаходу пристрій у нижній частині завантажувальної горловини обладнаний трубопроводом із соплом, що розміщене перед входом у горловину по її осі, а верхня частина циліндричного кожуха має діаметр більший не менш ніж у півтора-два рази від нижньої, а криволінійний спрямовувач вивантажувальної горловини кожуха містить зверху отвори, до яких приєднано під гострим кутом до його поверхні патрубки і їх розміщено в напрямку до вивантажувальної горловини кожуха та з'єднано з водорозподільною трубкою, причому у нижній частині спрямовувача встановлено очисну решітку з конусним приймачем, що з'єднаний вертикальною і горизонтальною трубами з резервуаром для води. На Фіг.1 зображена схема пристрою для миття бульбоплодів, на Фіг.2 циліндричний кожух з спрямовувачем і вихідним патрубком. Пристрій для миття бульбоплодів складається із приймального бункера 1 (Фіг.1), завантажувальної горловини 2, циліндричного похилого кожуха 3, каменевловлювача 4, сопла 5, напірного патрубка 6, резервуара для води 7, насоса 8 з фільтром 9, крана 10, водорозподільної трубки 11 з вентилем 12, вивантажувальної горловини 13, криволінійного спрямовувача 14, очисної решітки 15, вихідного патрубка 16, конусного приймача 17, вертикальної труби 18, приямка для води 19 і горизонтальної труби 20. Циліндричний кожух 3 у нижній частині 21 (Фіг.2) має діаметр – d1 а у вер хній – d2, який більший не менш ніж у півтора два рази від діаме 4 тра d1 нижньої його частини. Криволійний спрямовувач має зверху отвори до яких приєднані під гострим кутом до його поверхні короткі патрубки 23 і розміщені в напрямку до вивантажувальної горловини верхньої частини 22 кожуха. Водорозподільна трубка в зоні розміщення над криволінійним спрямовувачем має кілька отворів для приєднання патрубків 23. Робочий процес пристрою для миття бульбоплодів відбувається таким чином: із бункера 1 (Фіг.1) бульбоплоди самопливом надходять до завантажувальної горловини 2 циліндричного похилого кожуха 3. При цьому важкі домішки опускаються вниз і попадають у каменевловлювач 4. Одночасно до сопла 5 по напірному патрубку 6 подається вода із резервуара 7 за допомогою насоса 8 з фільтром 9. Подачу води регулюють краном 10. Під дією потужного струменя води, що виходить із сопла 5 бульбоплоди обмиваються, очищаються від фунту та інши х домішок і спрямовуються струменем води спочатку у нижню частину циліндричного похилого кожуха 3, а потім надходить у вер хню його частину 21 (Фіг.2) із значно більшим діаметром кожуха - d2. Під час переміщення бульбоплодів вгору по кожуху вони обмиваються струменем води, відокремлюються від землі та інших домішок, а також очищаються за рахунок тертя об кожух і між собою. У верхній частині кожуха із більшим його діаметром швидкість руху бульбоплодів різко зменшується і проходить плавне їх очищення водою. Для більш інтенсивного обмивання бульбоплодів пристрій має водорозподільну трубку 11 (Фіг.1) з вентилем 12, яка забезпечує подачу кількох стр уменів води в камеру спрямовувача 14 в напрямку вивантажувальної горловини 13. Вода від водорозподільної трубки 11 в зоні спрямовувача 13 проходить через патрубки 22 (Фіг.2) невеликого діаметру, які приєднані під гострим кутом до отворів на поверхні спрямовувача і направлені у бік до вивантажувальної горловини верхньої частини кожуха 21. Таким чином під дією основного струменя води у кожусі 3 (Фіг.1) і кількох зустрічних стр уменів води, що надходять від водорозподільної трубки 11 бульбоплоди остаточно обмиваються, очищаються від ґрунту, грудочок та інших домішок. У камері спрямовувача 13 грудки та рештки інших домішок разом з напірним потоком води і водою, яка стікає з бульбоплодів попадають на очисну решітку 15, і затримуються, а бульбоплоди переміщуються по цій камері далі і по вихідному патрубку 16 спрямовуються у кузов транспортного засобу, контейнери або надходять до подрібнювального апарата. Грудки та рештки домішок разом з брудною водою проходять крізь отвори решітки 16, попадають у конусний приймач 17 і по вертикальній трубі спрямовуються у приямок 19. Тут домішки осідають на дно, а брудна вода по горизонтальній трубі 20 надходить до основного резервуара 7 для відстоювання і далі після очищення переміщується по замкнутому колу. В запропонованій конструкції порівняно з прототипом пристрій для миття бульбоплодів має бункер, циліндричний похилий кожух із завантажувальною і вивантажувальною горловинами, каменевловлювач, насос з фільтром, резервуар 5 83555 для води, водорозподільну трубку, який у нижній частині завантажувальної горловини обладнаний трубопроводом із соплом, що розміщене перед входом у горловину по її осі, а верхня частина циліндричного кожуха має діаметр більший не менш ніж у півтора- два рази від нижньої. Криволінійний спрямовувач вивантажувальної горловини кожуха має зверху отвори, до яких приєднано під гострим кутом до його поверхні патрубки і їх розміщено в Комп’ютерна в ерстка В. Клюкін 6 напрямку до вивантажувальної горловини кожуха та з'єднано з водорозподільною трубкою. У нижній частині спрямовувача встановлено очисну решітку з конусним приймачем, що з'єднаний вертикальною і горизонтальною трубами з резервуаром для води. В результаті цього зменшується метало- і енергомісткість машини, витрати часу на обслуговування, підвищена надійність конструкції і якість процесу. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
