Підводний світловий прилад

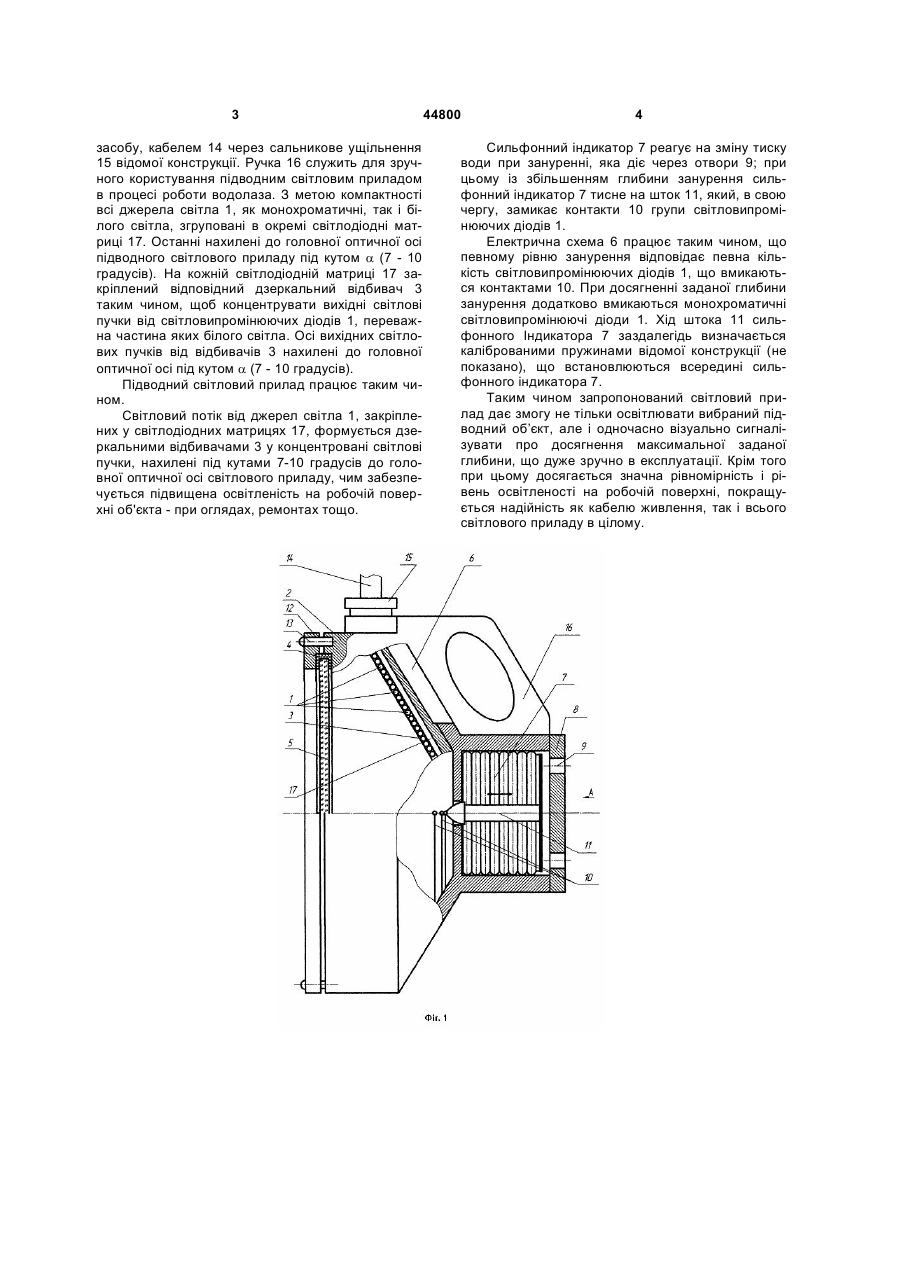

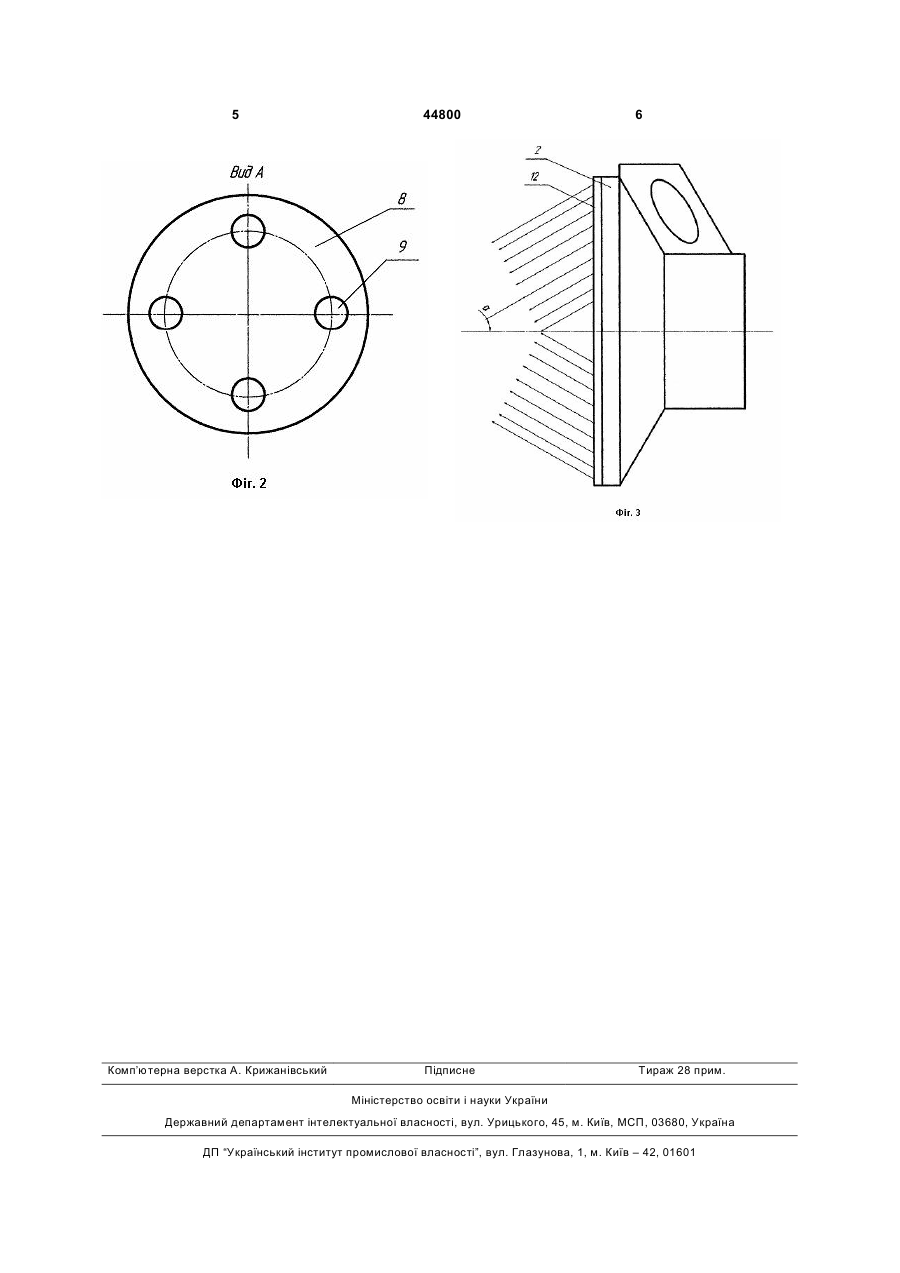

1. Підводний світловий прилад, який складається з джерел світла, корпуса, відбивачів, ущільнення, захисного скла і елементів електросхеми, який відрізняється тим, що в корпусі розміщений 3 засобу, кабелем 14 через сальникове ущільнення 15 відомої конструкції. Ручка 16 служить для зручного користування підводним світловим приладом в процесі роботи водолаза. З метою компактності всі джерела світла 1, як монохроматичні, так і білого світла, згруповані в окремі світлодіодні матриці 17. Останні нахилені до головної оптичної осі підводного світлового приладу під кутом a (7 - 10 градусів). На кожній світлодіодній матриці 17 закріплений відповідний дзеркальний відбивач 3 таким чином, щоб концентрувати вихідні світлові пучки від світловипромінюючих діодів 1, переважна частина яких білого світла. Осі вихідних світлових пучків від відбивачів 3 нахилені до головної оптичної осі під кутом a (7 - 10 градусів). Підводний світловий прилад працює таким чином. Світловий потік від джерел світла 1, закріплених у світлодіодних матрицях 17, формується дзеркальними відбивачами 3 у концентровані світлові пучки, нахилені під кутами 7-10 градусів до головної оптичної осі світлового приладу, чим забезпечується підвищена освітленість на робочій поверхні об'єкта - при оглядах, ремонтах тощо. 44800 4 Сильфонний індикатор 7 реагує на зміну тиску води при зануренні, яка діє через отвори 9; при цьому із збільшенням глибини занурення сильфонний індикатор 7 тисне на шток 11, який, в свою чергу, замикає контакти 10 групи світловипромінюючих діодів 1. Електрична схема 6 працює таким чином, що певному рівню занурення відповідає певна кількість світловипромінюючих діодів 1, що вмикаються контактами 10. При досягненні заданої глибини занурення додатково вмикаються монохроматичні світловипромінюючі діоди 1. Хід штока 11 сильфонного Індикатора 7 заздалегідь визначається каліброваними пружинами відомої конструкції (не показано), що встановлюються всередині сильфонного індикатора 7. Таким чином запропонований світловий прилад дає змогу не тільки освітлювати вибраний підводний об’єкт, але і одночасно візуально сигналізувати про досягнення максимальної заданої глибини, що дуже зручно в експлуатації. Крім того при цьому досягається значна рівномірність і рівень освітленості на робочій поверхні, покращується надійність як кабелю живлення, так і всього світлового приладу в цілому. 5 Комп’ютерна верстка А. Крижанівський 44800 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
