Запірно – пломбувальний пристрій

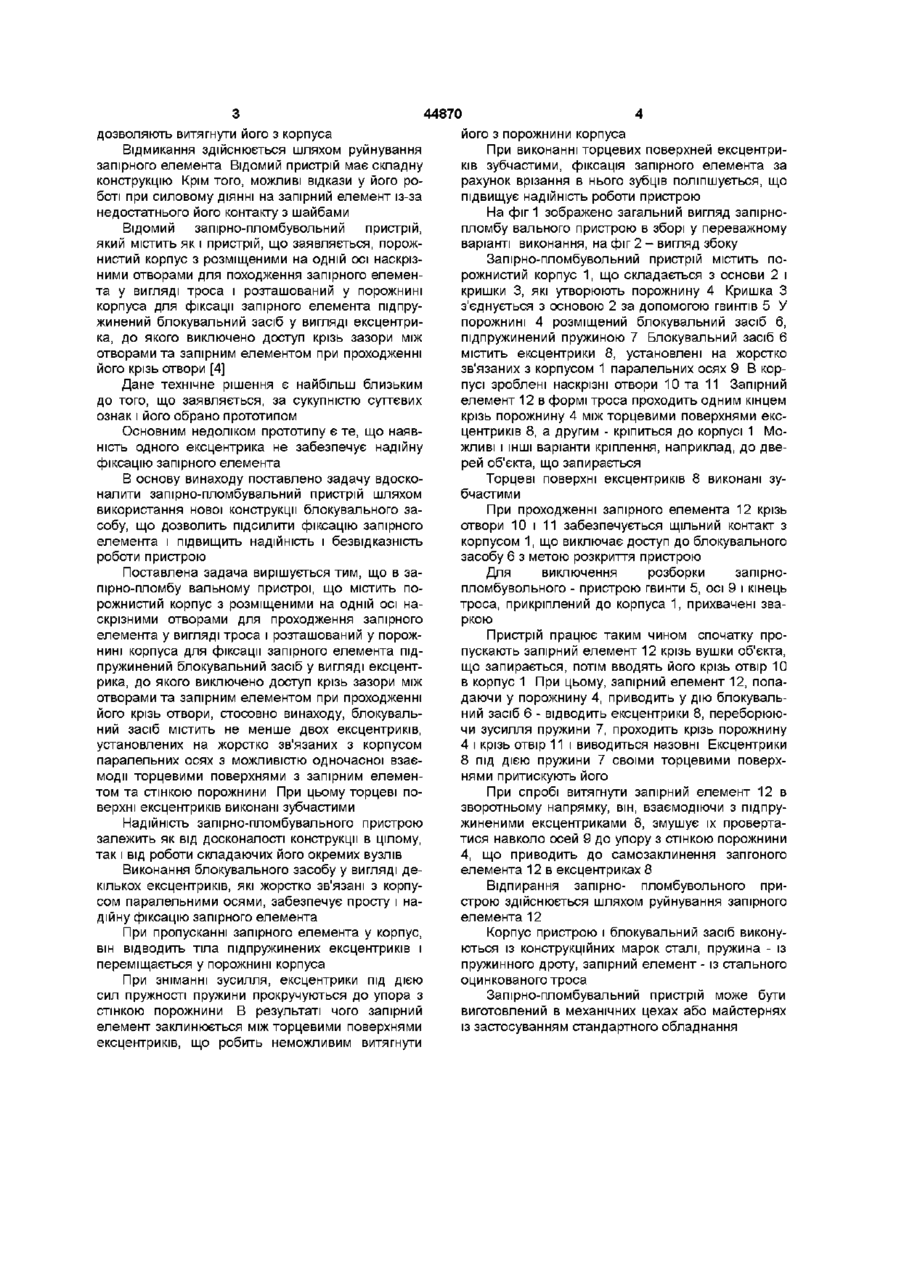

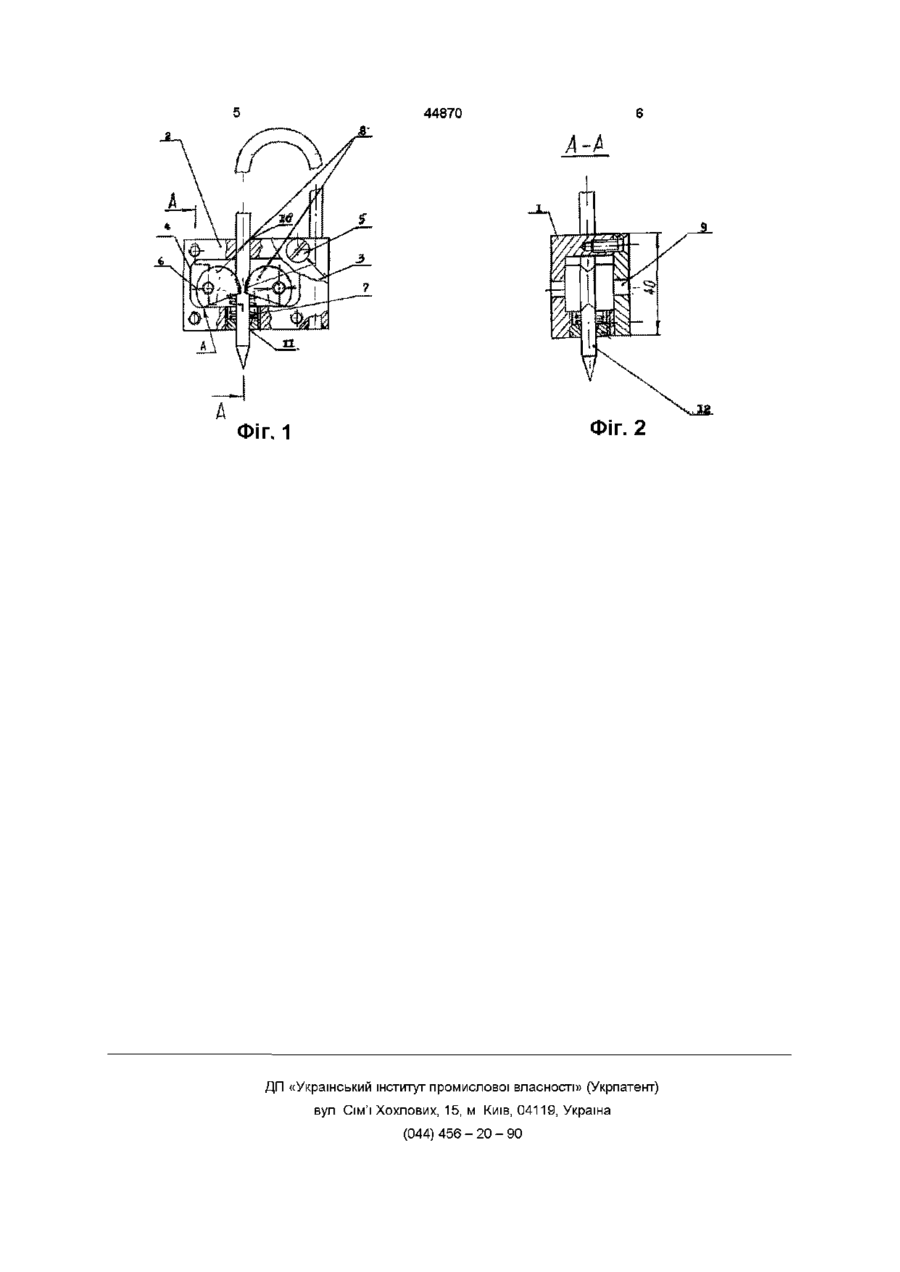

1 Запірно-пломбувальний пристрій, що містить порожнистий корпус з розміщеними на одній осі наскрізними отворами для проходження запірного елемента у вигляді троса і розташований у порожнині корпуса для фіксації запірного елемента підпружинений блокувальний засіб, що містить ексцентрик, до якого виключено доступ крізь зазори між отворами та запірним елементом при проходженні його крізь отвори, який відрізняється тим, що блокувальний засіб містить не менше двох ексцентриків, установлених на жорстко зв'язаних з корпусом паралельних осях з можливістю одночасної взаємодії торцевими поверхнями з запірним елементом та стінкою порожнини 2 Запірно-пломбувальний пристрій за п 1, який відрізняється тим, що торцеві поверхні ексцентриків виконані зубчастими О Винахід належить до конструкції одноразових запірно-пломбу вальних пристроїв і призначений для контролю збереження вантажів шляхом замикання та одночасного пломбування дверей залізничних вагонів, контейнерів, люків та штурвалів зерновозів, цистерн, вантажних автомобілів, складських приміщень, тощо Відомий запірно-пломбувольний пристрій, що містить аналогічно тому, що заявляється, корпус з порожниною, в якій розміщений блокувальний засіб, що взаємодіє одночасно із запірним елементом та корпусом [1] Замикання та відмикання пристрою здійснюється за допомогою ключа Основним недоліком пристрою є можливість його відмикання та замикання сторонніми особами шляхом підбирання ключа, а також можливість використання для цих цілей існуючого ключа у формі службових зловживань Відомий запірно-пломбувольний пристрій, що містить корпус з порожниною, у якої розміщений блокувальний засіб для фіксації запірного елемента [2] В порожнину корпуса встановлена також оболонка з матеріалу, твердість якої вище твердості матеріалу корпусу Один кінець запірного елемента зв'язаний з корпусом При замиканні пристрою, другий кінець запірного елемента, що має запірний штифт, вводиться в отвір корпусу При цьому, блокувальний засіб, що містить пружі пальці, защіпається позаду штифту Відомий пристрій забезпечує безключове замикання, а відмикання здійснюється шляхом руйнування запірного елемента Основним недоліком пристрою є складність конструкції Використання в корпусі оболонки, виготовленої із матеріалу, що відрізняється від основного, наявність великої КІЛЬКОСТІ елементів складної конфігурації підвищують трудомісткість виготовлення і зборки Відомий також запірно-пломбувольний пристрій, що містить аналогічно тому, що заявляється корпус, в порожнині якого розташований підпружинений блокувальний засіб для фіксації запірного елемента, що виконаний у вигляді троса [3] В корпусі пристрою передбачені наскрізні СПІВВІСНІ отвори для проходження запірного елемента Блокувальний засіб пристрою складається з втулки з скошеним торцем і шайб з зубчастою поверхнею в місцях контакту з запірним елементом При проходженні запірного елемента крізь порожнину корпусу і крізь блокувальний засіб, шайби під дією пружини фіксують запірний елемент й не о 00 44870 дозволяють витягнути його з корпуса Відмикання здійснюється шляхом руйнування запірного елемента Відомий пристрій має складну конструкцію Крім того, можливі відкази у його роботі при силовому ДІЯННІ на запірний елемент із-за недостатнього його контакту з шайбами Відомий запірно-пломбувольний пристрій, який містить як і пристрій, що заявляється, порожнистий корпус з розміщеними на одній осі наскрізними отворами для походження запірного елемента у вигляді троса і розташований у порожнині корпуса для фіксації запірного елемента підпружинений блокувальний засіб у вигляді ексцентрика, до якого виключено доступ крізь зазори між отворами та запірним елементом при проходженні його крізь отвори [4] Дане технічне рішення є найбільш близьким до того, що заявляється, за сукупністю суттєвих ознак і його обрано прототипом Основним недоліком прототипу є те, що наявність одного ексцентрика не забезпечує надійну фіксацію запірного елемента В основу винаходу поставлено задачу вдосконалити запірно-пломбувальний пристрій шляхом використання нової конструкції блокувального засобу, що дозволить підсилити фіксацію запірного елемента і підвищить надійність і безвідказність роботи пристрою Поставлена задача вирішується тим, що в запірно-пломбу вальному пристрої, що містить порожнистий корпус з розміщеними на одній осі наскрізними отворами для проходження запірного елемента у вигляді троса і розташований у порожнині корпуса для фіксації запірного елемента підпружинений блокувальний засіб у вигляді ексцентрика, до якого виключено доступ крізь зазори між отворами та запірним елементом при проходженні його крізь отвори, стосовно винаходу, блокувальний засіб містить не менше двох ексцентриків, установлених на жорстко зв'язаних з корпусом паралельних осях з можливістю одночасної взаємодії торцевими поверхнями з запірним елементом та стінкою порожнини При цьому торцеві поверхні ексцентриків виконані зубчастими Надійність запірно-пломбувального пристрою залежить як від досконалості конструкції в цілому, так і від роботи складаючих його окремих вузлів Виконання блокувального засобу у вигляді декількох ексцентриків, які жорстко зв'язані з корпусом паралельними осями, забезпечує просту і надійну фіксацію запірного елемента При пропусканні запірного елемента у корпус, він відводить тіла підпружинених ексцентриків і переміщається у порожнині корпуса При зніманні зусилля, ексцентрики під дією сил пружності пружини прокручуються до упора з стінкою порожнини В результаті чого запірний елемент заклинюється між торцевими поверхнями ексцентриків, що робить неможливим витягнути його з порожнини корпуса При виконанні торцевих поверхней ексцентриків зубчастими, фіксація запірного елемента за рахунок врізання в нього зубців поліпшується, що підвищує надійність роботи пристрою На фіг 1 зображено загальний вигляд запірнопломбу вального пристрою в зборі у переважному варіанті виконання, на фіг 2 - вигляд збоку Запірно-пломбувольний пристрій містить порожнистий корпус 1, що складається з основи 2 і кришки 3, які утворюють порожнину 4 Кришка З з'єднується з основою 2 за допомогою гвинтів 5 У порожнині 4 розміщений блокувальний засіб 6, підпружинений пружиною 7 Блокувальний засіб 6 містить ексцентрики 8, установлені на жорстко зв'язаних з корпусом 1 паралельних осях 9 В корпусі зроблені наскрізні отвори 10 та 11 Запірний елемент 12 в формі троса проходить одним кінцем крізь порожнину 4 між торцевими поверхнями ексцентриків 8, а другим - кріпиться до корпусі 1 Можливі і ІНШІ варіанти кріплення, наприклад, до дверей об'єкта, що запирається Торцеві поверхні ексцентриків 8 виконані зубчастими При проходженні запірного елемента 12 крізь отвори 10 і 11 забезпечується щільний контакт з корпусом 1, що виключає доступ до блокувального засобу 6 з метою розкриття пристрою Для виключення розборки запірнопломбувольного - пристрою гвинти 5, осі 9 і кінець троса, прикріплений до корпуса 1, прихвачені зваркою Пристрій працює таким чином спочатку пропускають запірний елемент 12 крізь вушки об'єкта, що запирається, потім вводять його крізь отвір 10 в корпус 1 При цьому, запірний елемент 12, попадаючи у порожнину 4, приводить у дію блокувальний засіб 6 - відводить ексцентрики 8, переборюючи зусилля пружини 7, проходить крізь порожнину 4 і крізь отвір 11 і виводиться назовні Ексцентрики 8 під дією пружини 7 своїми торцевими поверхнями притискують його При спробі витягнути запірний елемент 12 в зворотньому напрямку, він, взаємодіючи з підпружиненими ексцентриками 8, змушує їх провертатися навколо осей 9 до упору з стінкою порожнини 4, що приводить до самозаклинення запгоного елемента 12 в ексцентриках 8 Відпирання запірно- пломбувольного пристрою здійснюється шляхом руйнування запірного елемента 12 Корпус пристрою і блокувальний засіб виконуються із конструкційних марок сталі, пружина - із пружинного дроту, запірний елемент - із стального оцинкованого троса Запірно-пломбувальний пристрій може бути виготовлений в механічних цехах або майстернях із застосуванням стандартного обладнання 44870 A V Фіг. 2 Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
