Опора трубопроводу

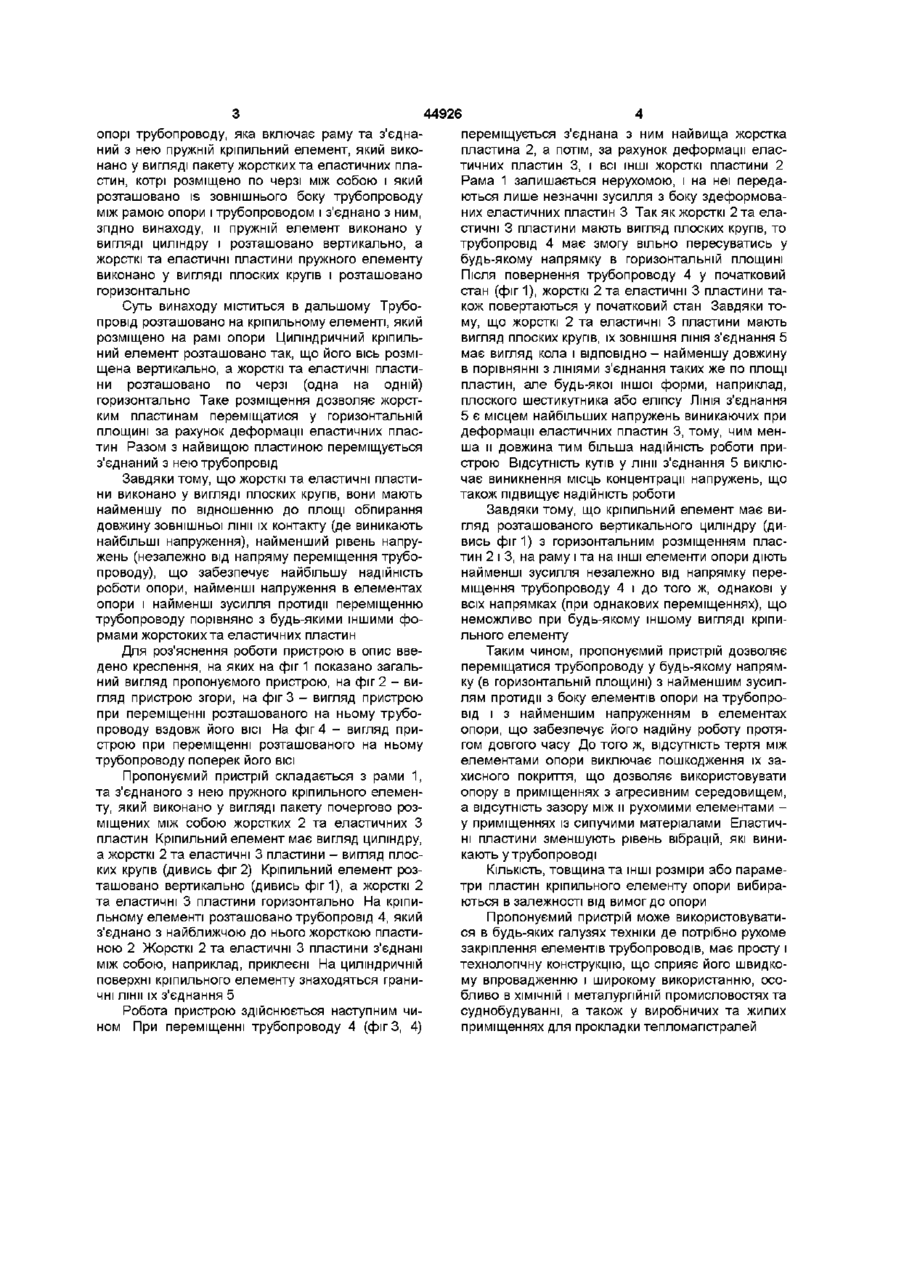

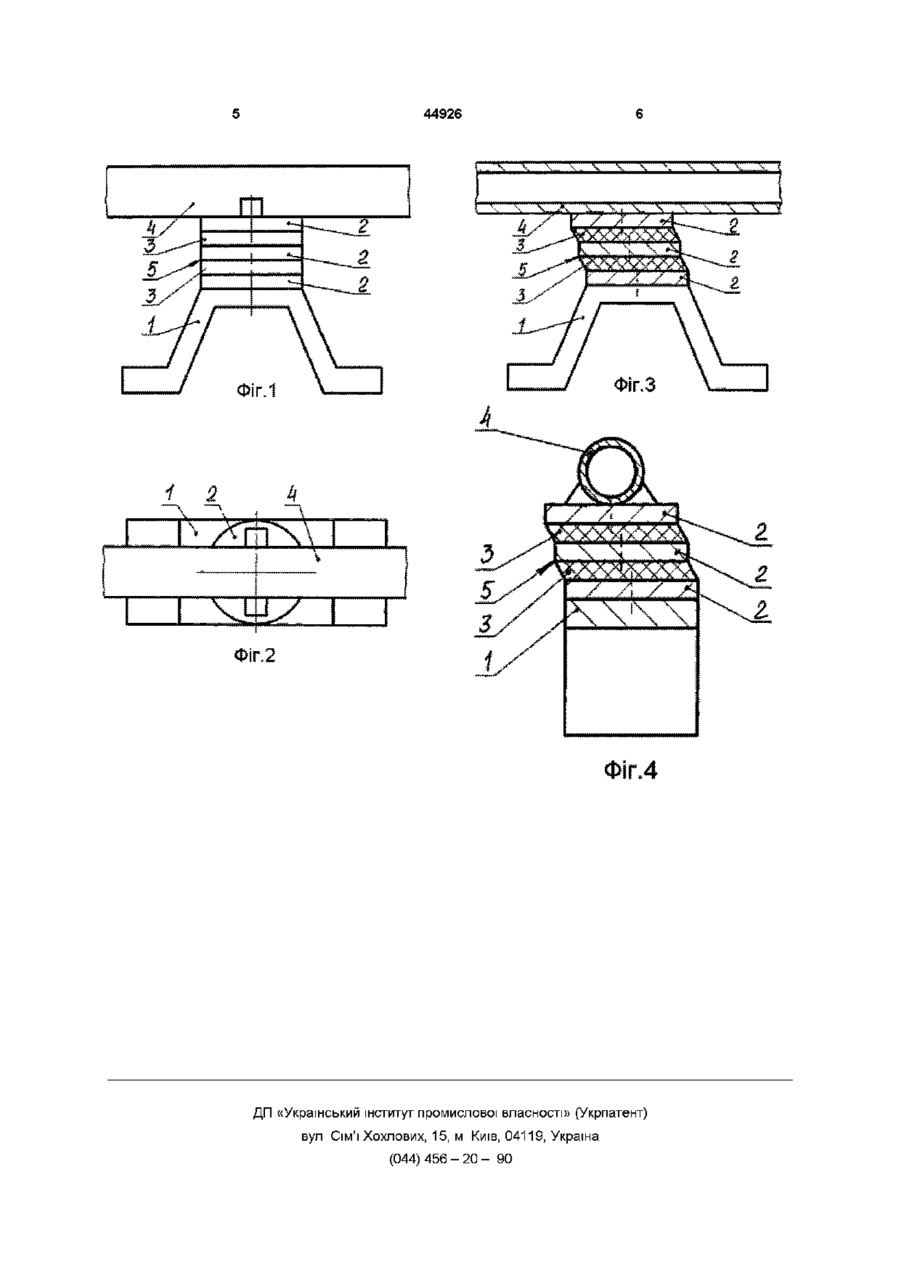

Опора трубопроводу, яка включає раму та з'єднаний з нею пружний кріпильний елемент, котрий виконано у вигляді пакета, жорстких та еластичних пластин, які розміщено по черзі між собою, і котрий розташовано із зовнішнього боку трубопроводу між рамою опори і трубопроводом і з'єднано з ним, яка відрізняється тим, що її пружний елемент виконано у вигляді циліндра і розташовано вертикально, а жорсткі та еластичні пластини пружного елементу виконано у вигляді плоских кругів і розташовано горизонтально Пропонуємий винахід відноситься до трубопроводів і призначається для рухомого закріплення їх елементів Відома роликова опора для трубопроводів (а с №1679122, СРСР, МКВ F 16 L 3/16, БВ № 35, 1991), яка містить жорстку раму з двома групами роликів, котрі розміщено взаємно перпендикулярно Однією групою роликів рама опирається на основу опори, а на другу - розміщено трубопровід Роликова рама дозволяє трубопроводу вільно переміщатися по опорі (наприклад, при його температурних розширеннях), але ролики не можуть зменшувати рівень вібрацій трубопроводу і завдають великий зосереджений тиск на його зовнішню поверхню, що потребує застосування спеціального захисного покриття та збільшення товщини стінок трубопроводу При попаданні сторонніх предметів під ролики можливо їх пошкодження Найбільш близькою по технічній суті до пропонуємого пристрій є опора трубопроводу (а с №1672080, СРСР, МКВ F 16 L 3/18, БВ № 31,1991),яка містить раму з кришкою та пружні кріпильні елементи, котрі розміщено по периметру трубопроводу в поперечній вертикальній площині з його зовнішнього боку, при цьому кожний пружній елемент виконано у вигляді пакету V-подібних жорстких та еластичних пластин, котрі розміщено по черзі між собою та двох обойм з V-подібними посадочними поверхнями, між якими розташовано пакет пластин, при цьому ребро пакету V-подібних пластин розміщено паралельно осі трубопроводу та обернуто до нього, внутрішні обойми установлено на трубопровід, а ЗОВНІШНІ - прикріплено до рами та кришки Цей пристрій також дозволяє трубопроводу переміщатися, та на відміну від роликової опори має велику надійність, зменшує вібрації і тиск кріпильних елементів до рівня, який виключає пошкодження поверхні трубопроводу, але пристрій дозволяє трубопроводу переміщуватися лише в одному напрямку - уздовж його (трубопроводу) ВІСІ При переміщенні трубопроводу в будь-якому іншому напрямку, на опору, яка цьому заважає, передаються великі зусилля, що потребує підсилення її елементів і веде до значного зростання її ваги До того ж, трубопровід деформується навкруги нерухомої (у цьому напрямку) опори, що може призвести до його пошкодження Все це значно обмежує використовування пристрою особливо у ХІМІЧНІЙ, металургійній і енергетичній промисловостях, де, під час роботи устаткування, трубопроводи можуть переміщатися у будь-якому напрямку (46) 15 03 2002, Бюл № 3, 2002 р (72) Кадацький Олександр Леонідович, Паршин Анатолій Іванович, Легеза Володимир Семенович, Новіков Анатолій Йосипович (73) Державне Конструкторське Бюро " Південне" їм М К Янгеля (56) SU 1672080 А1, 23 08 91 SU 1679122 A1, 23 09 91 SU 1429678 A1? 10 11 95 RU 2047037 C1, 27 10 95 В основу винаходу поставлено завдання розробити надійну у роботі опору трубопроводу, яка дозволяла б переміщатися трубопроводу в горизонтальній площині (у будь-якому напрямку) з найменшими напруженнями в елементах опори і з найменшим зусиллям протидії з боку елементів опори на трубопровід Поставлене завдання вирішується тим, що в О (О опорі трубопроводу, яка включає раму та з'єднаний з нею пружній кріпильний елемент, який виконано у вигляді пакету жорстких та еластичних пластин, котрі розміщено по черзі між собою і який розташовано is зовнішнього боку трубопроводу між рамою опори і трубопроводом і з'єднано з ним, згідно винаходу, и пружній елемент виконано у вигляді циліндру і розташовано вертикально, а жорсткі та еластичні пластини пружного елементу виконано у вигляді плоских кругів і розташовано горизонтально Суть винаходу міститься в дальшому Трубопровід розташовано на кріпильному елементі, який розміщено на рамі опори Циліндричний кріпильний елемент розташовано так, що його вісь розміщена вертикально, а жорсткі та еластичні пластини розташовано по черзі (одна на одній) горизонтально Таке розміщення дозволяє жорстким пластинам переміщатися у горизонтальній площині за рахунок деформації еластичних пластин Разом з найвищою пластиною переміщується з'єднаний з нею трубопровід Завдяки тому, що жорсткі та еластичні пластини виконано у вигляді плоских кругів, вони мають найменшу по відношенню до площі обпирання довжину зовнішньої лінії їх контакту (де виникають найбільші напруження), найменший рівень напружень (незалежно від напряму переміщення трубопроводу), що забезпечує найбільшу надійність роботи опори, найменші напруження в елементах опори і найменші зусилля протидії переміщенню трубопроводу порівняно з будь-якими іншими формами жорстоких та еластичних пластин Для роз'яснення роботи пристрою в опис введено креслення, на яких на фіг 1 показано загальний вигляд пропонуємого пристрою, на фіг 2 - вигляд пристрою згори, на фіг 3 - вигляд пристрою при переміщенні розташованого на ньому трубопроводу вздовж його ВІСІ На фіг 4 - вигляд пристрою при переміщенні розташованого на ньому трубопроводу поперек його ВІСІ Пропонуємий пристрій складається з рами 1, та з'єднаного з нею пружного кріпильного елементу, який виконано у вигляді пакету почергово розміщених між собою жорстких 2 та еластичних З пластин Кріпильний елемент має вигляд циліндру, а жорсткі 2 та еластичні 3 пластини - вигляд плоских кругів (дивись фіг 2) Кріпильний елемент розташовано вертикально (дивись фіг1), а жорсткі 2 та еластичні 3 пластини горизонтально На кріпильному елементі розташовано трубопровід 4, який з'єднано з найближчою до нього жорсткою пластиною 2 Жорсткі 2 та еластичні 3 пластини з'єднані між собою, наприклад, приклеєні На циліндричній поверхні кріпильного елементу знаходяться граничні лінії їх з'єднання 5 Робота пристрою здійснюється наступним чином При переміщенні трубопроводу 4 (фіг 3, 4) 44926 переміщується з єднана з ним найвища жорстка пластина 2, а потім, за рахунок деформації еластичних пластин 3, і всі ІНШІ жорсткі пластини 2 Рама 1 залишається нерухомою, і на неї передаються лише незначні зусилля з боку здеформованих еластичних пластин 3 Так як жорсткі 2 та еластичні 3 пластини мають вигляд плоских кругів, то трубопровід 4 має змогу вільно пересуватись у будь-якому напрямку в горизонтальній площині Після повернення трубопроводу 4 у початковий стан (фіг 1), жорсткі 2 та еластичні 3 пластини також повертаються у початковий стан Завдяки тому, що жорсткі 2 та еластичні 3 пластини мають вигляд плоских кругів, їх зовнішня ЛІНІЯ з'єднання 5 має вигляд кола і ВІДПОВІДНО - найменшу довжину в порівнянні з ЛІНІЯМИ з'єднання таких же по площі пластин, але будь-якої іншої форми, наприклад, плоского шестикутника або еліпсу ЛІНІЯ з'єднання 5 є місцем найбільших напружень виникаючих при деформації еластичних пластин 3, тому, чим менша и довжина тим більша надійність роботи пристрою Відсутність кутів у лінії з'єднання 5 виключає виникнення місць концентрації напружень, що також підвищує надійність роботи Завдяки тому, що кріпильний елемент має вигляд розташованого вертикального циліндру (дивись фіг1) з горизонтальним розміщенням пластин 2 і 3, на раму і та на ІНШІ елементи опори діють найменші зусилля незалежно від напрямку переміщення трубопроводу 4 і до того ж, однакові у всіх напрямках (при однакових переміщеннях), що неможливо при будь-якому іншому вигляді кріпильного елементу Таким чином, пропонуємий пристрій дозволяє переміщатися трубопроводу у будь-якому напрямку (в горизонтальній площині) з найменшим зусиллям протидії з боку елементів опори на трубопровід і з найменшим напруженням в елементах опори, що забезпечує його надійну роботу протягом довгого часу До того ж, відсутність тертя між елементами опори виключає пошкодження їх захисного покриття, що дозволяє використовувати опору в приміщеннях з агресивним середовищем, а відсутність зазору між и рухомими елементами у приміщеннях із сипучими матеріалами Еластичні пластини зменшують рівень вібрацій, які виникають у трубопроводі КІЛЬКІСТЬ, товщина та ІНШІ розміри або параметри пластин кріпильного елементу опори вибираються в залежності від вимог до опори Пропонуємий пристрій може використовуватися в будь-яких галузях техніки де потрібно рухоме закріплення елементів трубопроводів, має просту і технологічну конструкцію, що сприяє його швидкому впровадженню і широкому використанню, особливо в ХІМІЧНІЙ і металургійній промисловостях та суднобудуванні, а також у виробничих та жилих приміщеннях для прокладки тепломагістралей 44926 \ V jr., ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
