Опора лінії електропередачі

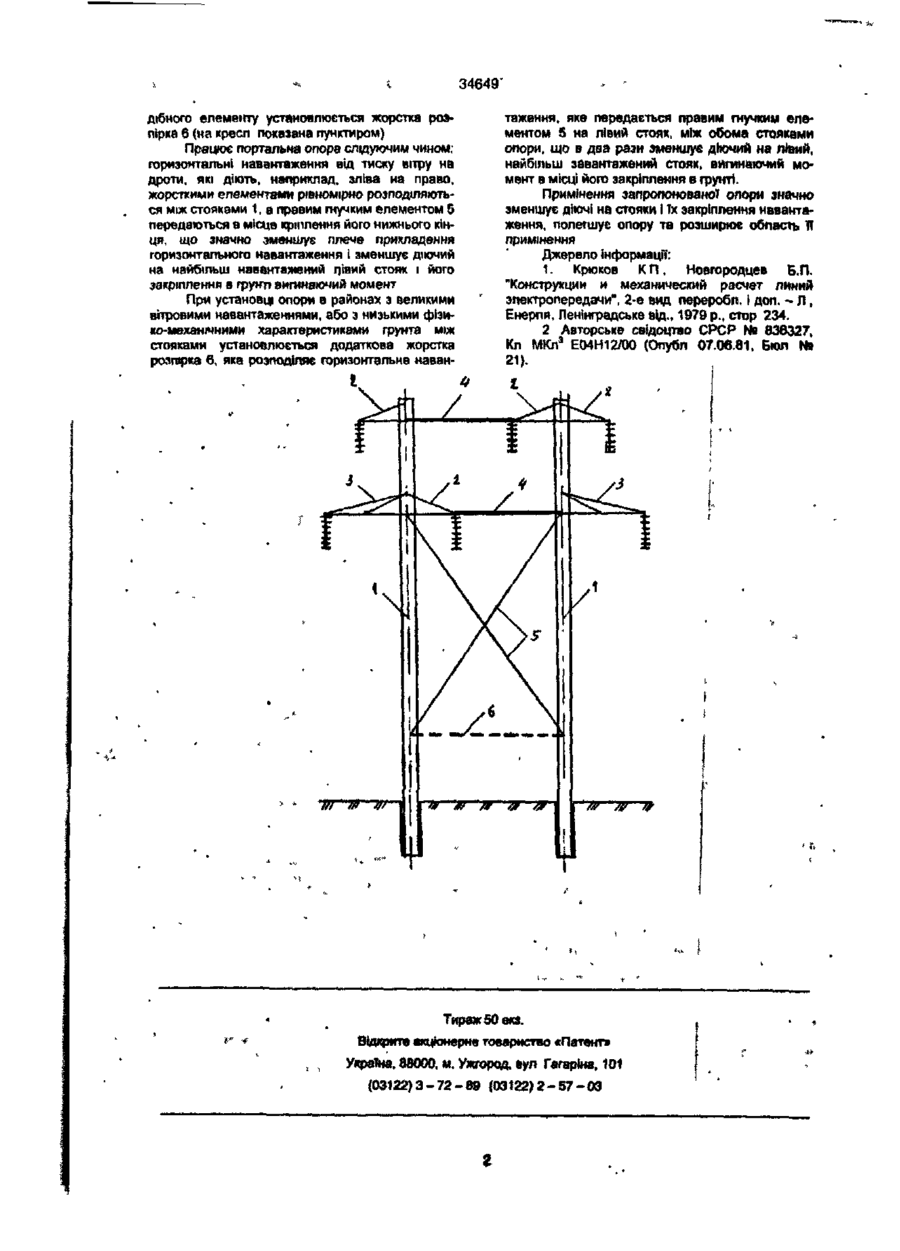

V Опора лінії електропередачі, яка включає закріплені в фунті стояки, до яких прикріплені траверзи в верхньому І нижньому рівнях, Винахід відноситься до електроенергетики, а більш конкретно до будівництва лінії електропередачі високої напруги. Відома проміжна портальна опора пінії електропередачі, що включає два стояки, траверзи для кріплення дротів, розташовані в двох рівнях, на нижньому - чотири дроти, на верхньому-два (1) До недоліків такої конструкції слід віднести велику відстань між крайніми дротами нижнього яруса дротів, що призводить до необхідності я відчуджені великої площі землі для проходження лінії, великої площі вирубки лісу при проходженні пінії в лісних масивах. До найбільш близьких до передбачуваного винаходу технічних рішень відноситься дволанцюгоеа проміжна портальна опора, яка включає закріплені в грунт стояки, траверзи, розміщені в двох рівнях, повернуті в зовнішній і внутрішній бік опори, стяжку, яка з'єднує траверзи верхнього ярусу дротів (2). До недоліків цього рішення слід віднести нерівномірне завантаження стояків опори вітровим тиском на дроти, значні вигинаючі моменти, які діють на стояки І їх закріплення в грунті, спричинені великим плечем прикладання вітрових навантажень на дроти. Задачами, на рішення яких спрямований винахід, являються: рівномірне завантаження стояків опори вітровим тиском на дроти та змен повернуті в зовнішній І внутрішній бік опори, t елемент, який з'єднує траверзи між собою, яка відрізняється тим, що зв'язок між траверзами виконано на обох рівнях підвіски дротів жорстким у вигляді балки або ферми, а під нижнім рівнем кріплення дротів між стояками розташований гнучкий хрестоподібний елемент, нижні юнці якого прикріплені до стояків на відстані від поверхні землі. 2 Опора по п 1, яка відрізняється тим, що між стояками, в місці кріплення нижніх кінців гнучкого хрестоподібного елемента, установлена жорстка розпірка. шення вигинаючих моментів, діючих на стояки І їх закріплення в фунті Технічне рішення поставленої задачі досягається тим, що між траверзами верхнього і нижнього рівнів кріплення дротів установлені жорсткі елементи в вигляді балок, площинних або просторових ферм, які працюють, як на розтягання, так і на стиснення, а під нижнім рівнем кріплення дротів, між стояками установлюється гнучкий, наприклад тросовий хрестоподібний елемент, нижні кінці якого прикріплені до стояків на такій відстані від землі, яка дозволяє обробляти землю між стояками сільськогосподарськими механізмами. При необхідності (великі вітрові навантаження, фунти із слабими фізико-механічними характеристиками) між стояками установлюється додаткова жорстка розпірка в місцях кріплення нижніх кінців хрестоподібних елементів. На кресленні показана опора, що пропонується, вид вздовж лінії Опора включає закріплені я грунт) стояки 1, до яких прикріплені граверам 2 І 3 в верхньому І нижньому рівнях кріплення дротів, повернуті в зовнішній і внутрішній бік опори Між траверзами 2 повернутими у внутрішній бік опори і стояками 1 установлені жорсткі елементи 4, п(д нижнім рівнем кріплення дротів установлений гнучкий хрес* топодЮний елемент 5. При необхідності між стояками я місцях кріплення нижніх кінців і ф со зг 34649" дібного елементу установлюється жорстка розпірка 6 (на кресл показана пунктиром) Працює портальна опора слідуючим чином: горизонтальні навантаження від тиску вітру на дроти, які діють, наприклад, зліва на право, жорсткими елементами рівномірно розподіляються між стояками 1, а правим гнучким елементом 5 передаються в місце кришення його нижнього кінця, що значно зменшує плече прикладення горизонтального навантаження і зменшує діючий на найбільш навантажений лівий стояк і його закріплення а фунті вигинаючий момент При установці опори в районах з великими вітровими навантаженнями, або з низькими фізихо-механічними характеристиками фунта між стояками установлюється додаткова жорстка розтока 6, яка розподіляє горизонтальне «аван таження. яке передається правим гнучким елементом 5 на лівий стояк, між обома стояками опори, що в два рази зменшує діючий на лівий, найбільш завантажений стояк, вигинаючий момент в місці його закріплення в грунт). Примінення запропонованої опори значно зменшує діючі на стояки І Тх закріплення навантаження, полегшує опору та розширює область Л примінення Джерело інформації: 1. Крюков К П, Новгородцев Б.П. "Конструкции и механический расчет линий электропередачи", 2-е вид пере роб л. і доп. - Л , Енергія, Ленінградське від., 1979 p., crop 234. 2 Авторське свідоцтво СРСР Ns 836327, Кл МКл3 Е04Н12ЛЮ (Опубл 07.06.81, Бюл Мв 21). і Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
