Стенд для автоматичного зварювання подовжніх кутових швів, переважно корпусів прогінних балок електромостового крана
Формула / Реферат

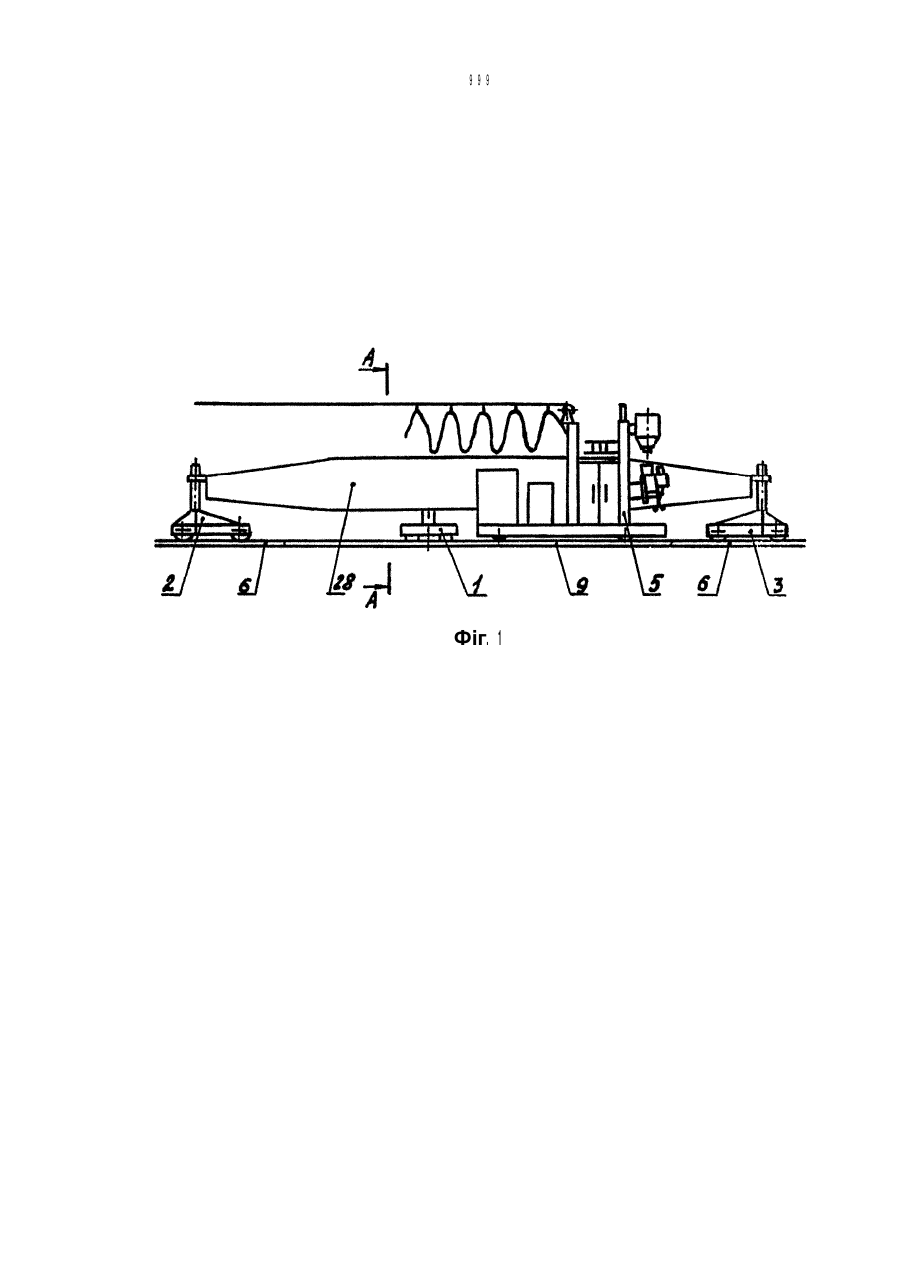

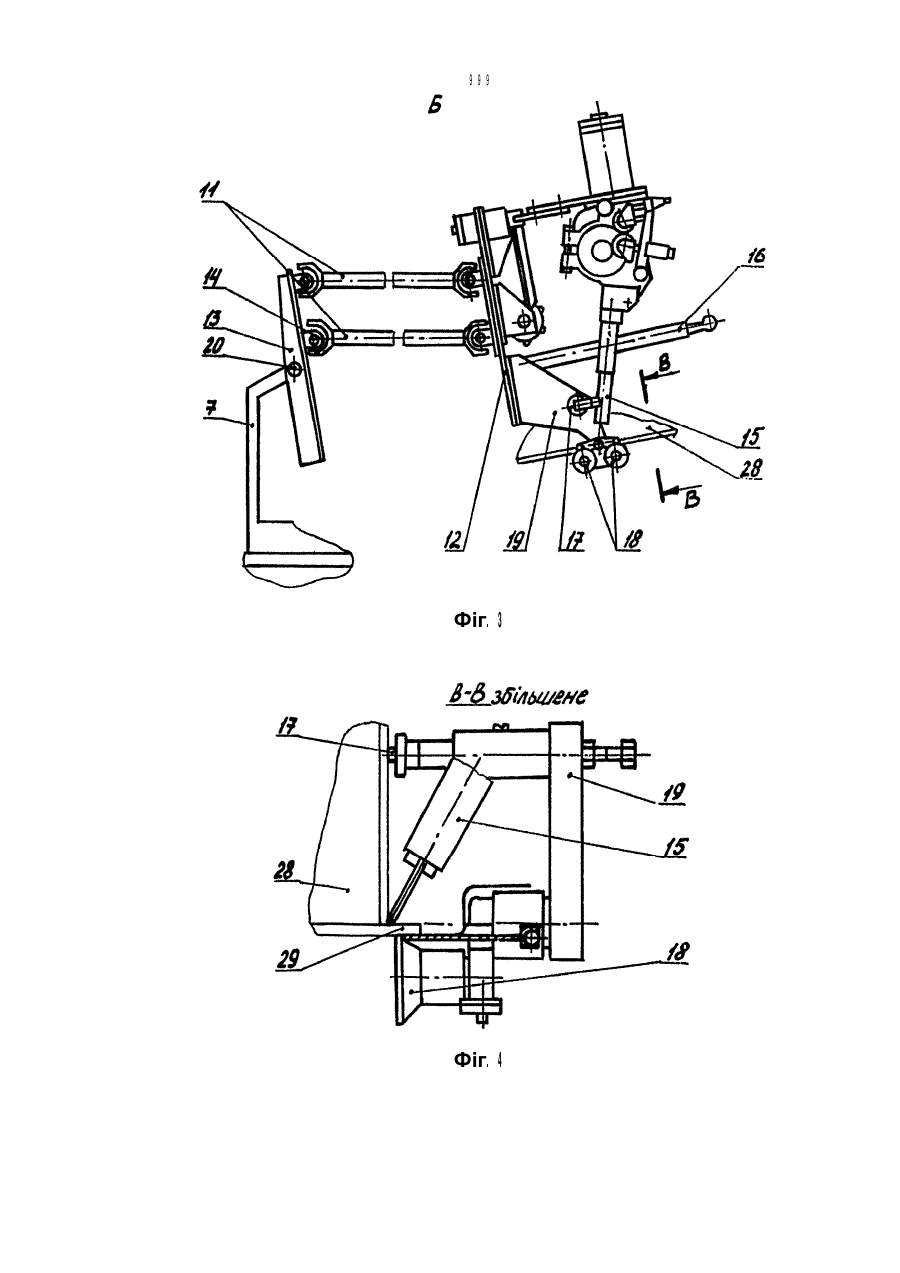

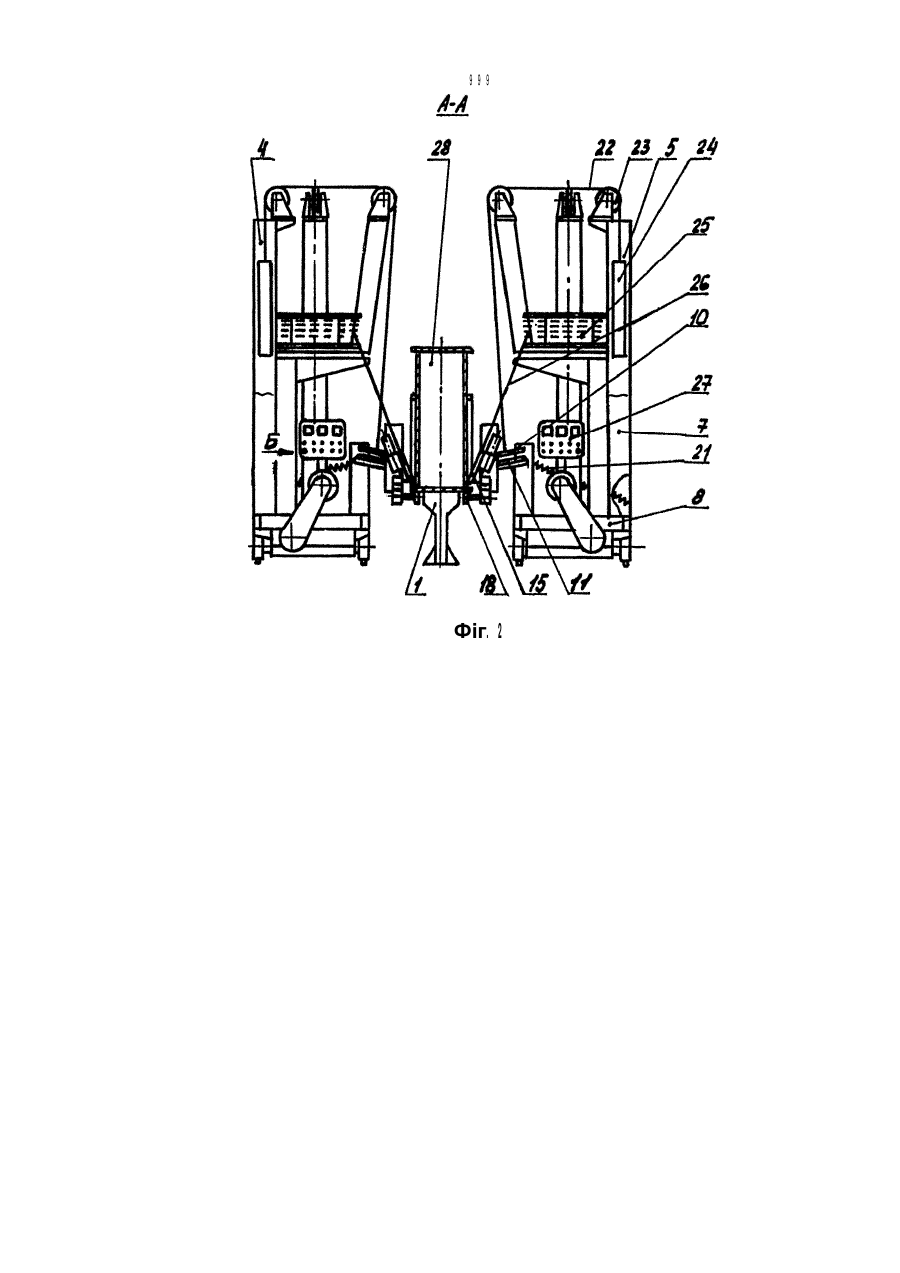

1. Стенд для автоматичного зварювання подовжніх кутових швів, переважно корпусів прогінних балок електромостового крана, який містить основну опору і пересувну зварювальну установку зі зварювальною головкою й пристроєм, що стежить, який відрізняється тим, що він додатково оснащений другою пересувною зварювальною установкою зі зварювальною головкою і пристроєм, що стежить, пересувні зварювальні установки встановлені з обох боків основної опори, кожна з пересувних зварювальних установок являє собою станину, розміщену на привідному візку, і має пантографний механізм у вигляді тяг, шарнірно сполучених із кронштейнами, на одному із кронштейнів жорстко закріплена зварювальна головка і пристрій, що стежить, а другий кронштейн шарнірно встановлений на станині і сполучений з пружиною, закріпленою на станині з зовнішньої її сторони.
2. Стенд за п. 1, який відрізняється тим, що привідні візки установлені на напрямних, розміщених паралельно подовжній осі основної опори.
3. Стенд за п. 1, який відрізняється тим, що він оснащений двома рухомими опорами, встановленими на напрямних співвісно подовжній осі основної опори з двох її торців.
4. Стенд за п. 1, який відрізняється тим, що кожна зварювальна установка оснащена противагою, сполученою гнучким зв'язком з однією з тяг пантографного механізму.
Додаткова інформація
Назва патенту англійськоюStand for automatic welding of longitudinal fillet welds, mainly, of housings of the span beams of electric bridge crane
Автори англійськоюRak Vasyl Ivanovych
Назва патенту російськоюСтенд для автоматической сварки продольных угловых швов, преимущественно корпусов пролетных балок электромостового крана
Автори російськоюРак Василий Иванович
МПК / Мітки
МПК: B23K 37/00
Мітки: прогінних, крана, корпусів, електромостового, зварювання, балок, стенд, переважно, кутових, автоматичного, подовжніх, швів
