Пристрій безперервної дії для відокремлення важких домішок від корене-, бульбоплодів в потоці рідини

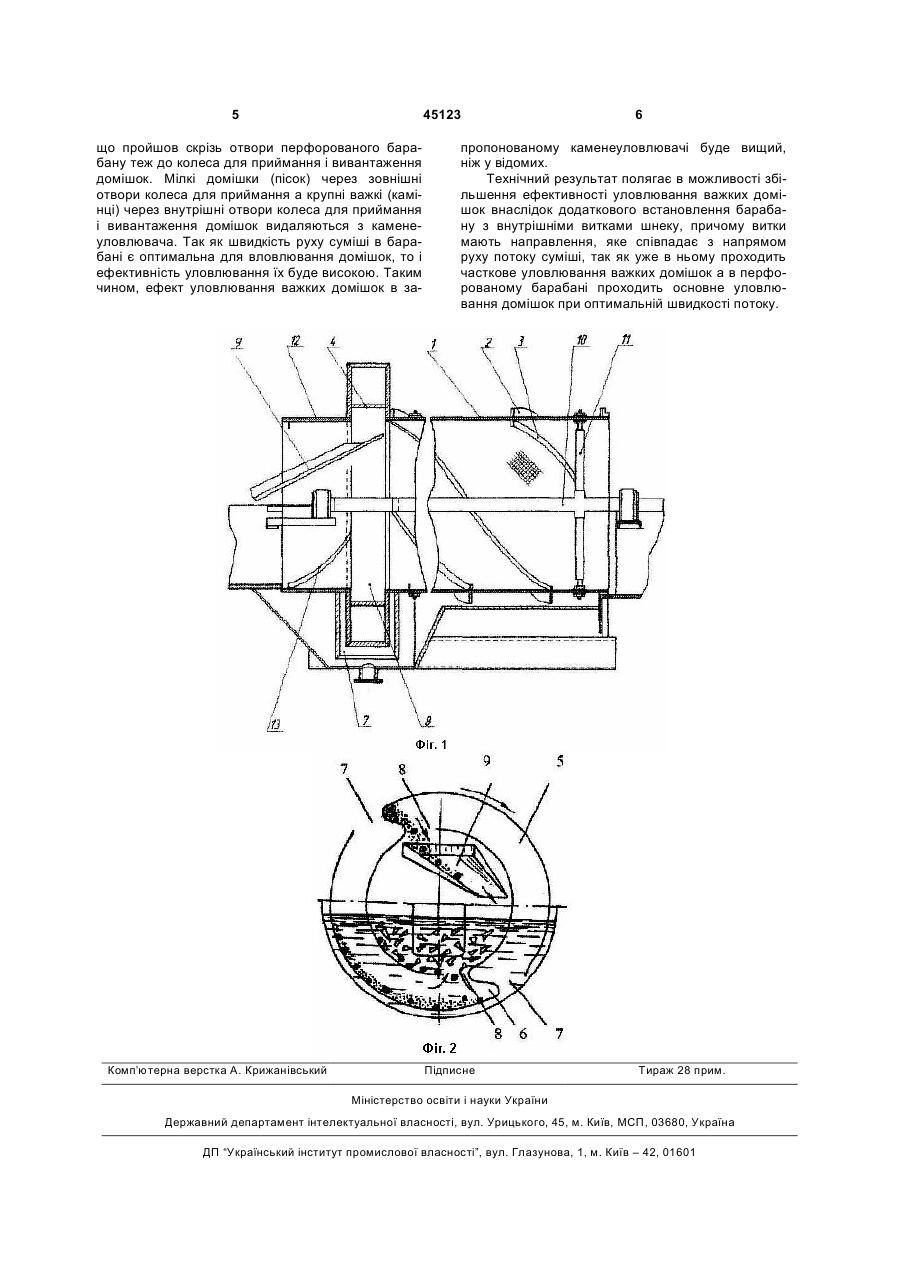

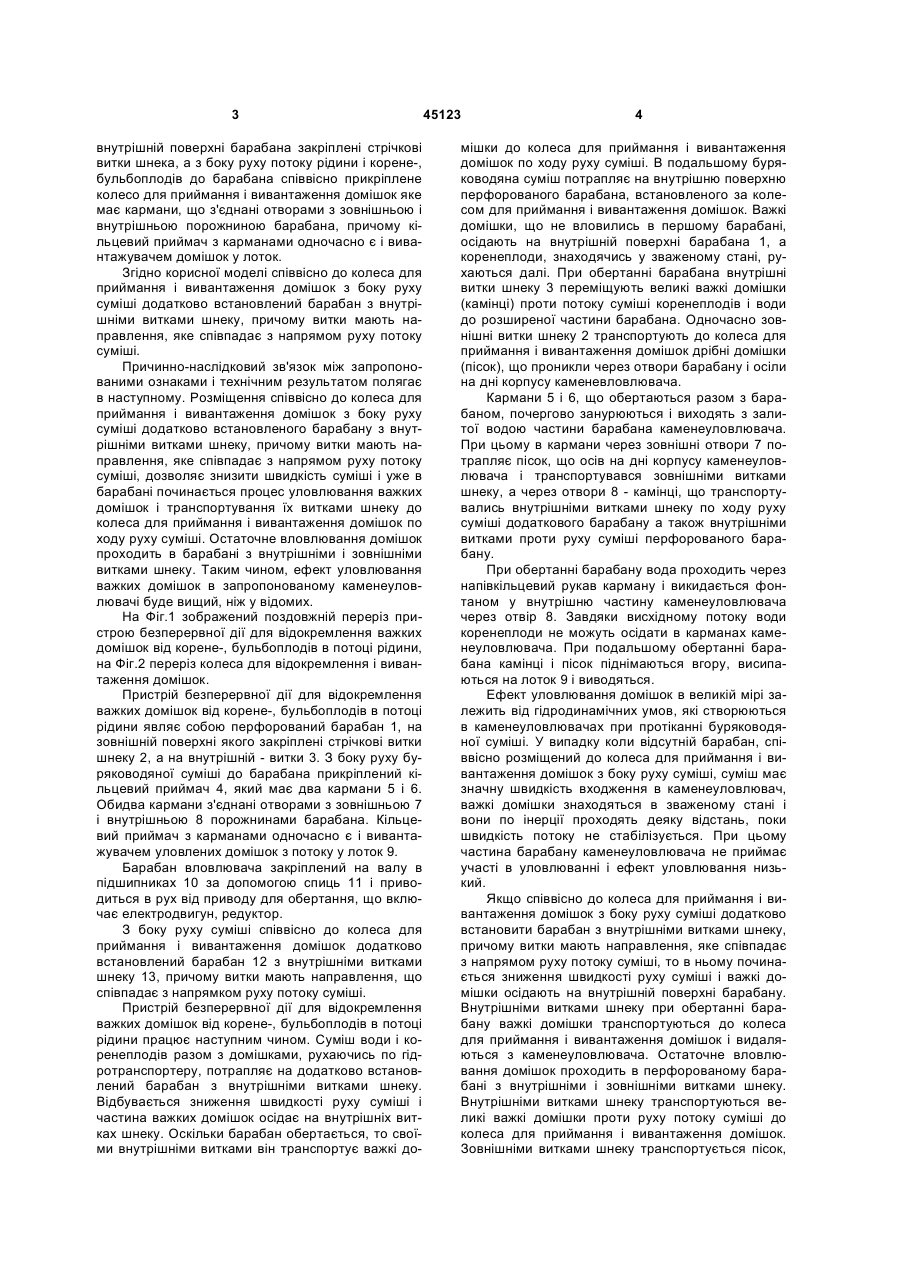

Пристрій безперервної дії для відокремлення важких домішок від корене-, бульбоплодів в потоці рідини, що складається з перфорованого барабана, укріпленого на валу за допомогою спиць з приводом для обертання і встановленого в півциліндричний корпус, причому на зовнішній і внутрішній 3 внутрішній поверхні барабана закріплені стрічкові витки шнека, а з боку руху потоку рідини і корене-, бульбоплодів до барабана співвісно прикріплене колесо для приймання і вивантаження домішок яке має кармани, що з'єднані отворами з зовнішньою і внутрішньою порожниною барабана, причому кільцевий приймач з карманами одночасно є і вивантажувачем домішок у лоток. Згідно корисної моделі співвісно до колеса для приймання і вивантаження домішок з боку руху суміші додатково встановлений барабан з внутрішніми витками шнеку, причому витки мають направлення, яке співпадає з напрямом руху потоку суміші. Причинно-наслідковий зв'язок між запропонованими ознаками і технічним результатом полягає в наступному. Розміщення співвісно до колеса для приймання і вивантаження домішок з боку руху суміші додатково встановленого барабану з внутрішніми витками шнеку, причому витки мають направлення, яке співпадає з напрямом руху потоку суміші, дозволяє знизити швидкість суміші і уже в барабані починається процес уловлювання важких домішок і транспортування їх витками шнеку до колеса для приймання і вивантаження домішок по ходу руху суміші. Остаточне вловлювання домішок проходить в барабані з внутрішніми і зовнішніми витками шнеку. Таким чином, ефект уловлювання важких домішок в запропонованому каменеуловлювачі буде вищий, ніж у відомих. На Фіг.1 зображений поздовжній переріз пристрою безперервної дії для відокремлення важких домішок від корене-, бульбоплодів в потоці рідини, на Фіг.2 переріз колеса для відокремлення і вивантаження домішок. Пристрій безперервної дії для відокремлення важких домішок від корене-, бульбоплодів в потоці рідини являє собою перфорований барабан 1, на зовнішній поверхні якого закріплені стрічкові витки шнеку 2, а на внутрішній - витки 3. З боку руху буряководяної суміші до барабана прикріплений кільцевий приймач 4, який має два кармани 5 і 6. Обидва кармани з'єднані отворами з зовнішньою 7 і внутрішньою 8 порожнинами барабана. Кільцевий приймач з карманами одночасно є і вивантажувачем уловлених домішок з потоку у лоток 9. Барабан вловлювача закріплений на валу в підшипниках 10 за допомогою спиць 11 і приводиться в рух від приводу для обертання, що включає електродвигун, редуктор. З боку руху суміші співвісно до колеса для приймання і вивантаження домішок додатково встановлений барабан 12 з внутрішніми витками шнеку 13, причому витки мають направлення, що співпадає з напрямком руху потоку суміші. Пристрій безперервної дії для відокремлення важких домішок від корене-, бульбоплодів в потоці рідини працює наступним чином. Суміш води і коренеплодів разом з домішками, рухаючись по гідротранспортеру, потрапляє на додатково встановлений барабан з внутрішніми витками шнеку. Відбувається зниження швидкості руху суміші і частина важких домішок осідає на внутрішніх витках шнеку. Оскільки барабан обертається, то своїми внутрішніми витками він транспортує важкі до 45123 4 мішки до колеса для приймання і вивантаження домішок по ходу руху суміші. В подальшому буряководяна суміш потрапляє на внутрішню поверхню перфорованого барабана, встановленого за колесом для приймання і вивантаження домішок. Важкі домішки, що не вловились в першому барабані, осідають на внутрішній поверхні барабана 1, а коренеплоди, знаходячись у зваженому стані, рухаються далі. При обертанні барабана внутрішні витки шнеку 3 переміщують великі важкі домішки (камінці) проти потоку суміші коренеплодів і води до розширеної частини барабана. Одночасно зовнішні витки шнеку 2 транспортують до колеса для приймання і вивантаження домішок дрібні домішки (пісок), що проникли через отвори барабану і осіли на дні корпусу каменевловлювача. Кармани 5 і 6, що обертаються разом з барабаном, почергово занурюються і виходять з залитої водою частини барабана каменеуловлювача. При цьому в кармани через зовнішні отвори 7 потрапляє пісок, що осів на дні корпусу каменеуловлювача і транспортувався зовнішніми витками шнеку, а через отвори 8 - камінці, що транспортувались внутрішніми витками шнеку по ходу руху суміші додаткового барабану а також внутрішніми витками проти руху суміші перфорованого барабану. При обертанні барабану вода проходить через напівкільцевий рукав карману і викидається фонтаном у внутрішню частину каменеуловлювача через отвір 8. Завдяки висхідному потоку води коренеплоди не можуть осідати в карманах каменеуловлювача. При подальшому обертанні барабана камінці і пісок піднімаються вгору, висипаються на лоток 9 і виводяться. Ефект уловлювання домішок в великій мірі залежить від гідродинамічних умов, які створюються в каменеуловлювачах при протіканні буряководяної суміші. У випадку коли відсутній барабан, співвісно розміщений до колеса для приймання і вивантаження домішок з боку руху суміші, суміш має значну швидкість входження в каменеуловлювач, важкі домішки знаходяться в зваженому стані і вони по інерції проходять деяку відстань, поки швидкість потоку не стабілізується. При цьому частина барабану каменеуловлювача не приймає участі в уловлюванні і ефект уловлювання низький. Якщо співвісно до колеса для приймання і вивантаження домішок з боку руху суміші додатково встановити барабан з внутрішніми витками шнеку, причому витки мають направлення, яке співпадає з напрямом руху потоку суміші, то в ньому починається зниження швидкості руху суміші і важкі домішки осідають на внутрішній поверхні барабану. Внутрішніми витками шнеку при обертанні барабану важкі домішки транспортуються до колеса для приймання і вивантаження домішок і видаляються з каменеуловлювача. Остаточне вловлювання домішок проходить в перфорованому барабані з внутрішніми і зовнішніми витками шнеку. Внутрішніми витками шнеку транспортуються великі важкі домішки проти руху потоку суміші до колеса для приймання і вивантаження домішок. Зовнішніми витками шнеку транспортується пісок, 5 45123 що пройшов скрізь отвори перфорованого барабану теж до колеса для приймання і вивантаження домішок. Мілкі домішки (пісок) через зовнішні отвори колеса для приймання а крупні важкі (камінці) через внутрішні отвори колеса для приймання і вивантаження домішок видаляються з каменеуловлювача. Так як швидкість руху суміші в барабані є оптимальна для вловлювання домішок, то і ефективність уловлювання їх буде високою. Таким чином, ефект уловлювання важких домішок в за Комп’ютерна верстка А. Крижанівський 6 пропонованому каменеуловлювачі буде вищий, ніж у відомих. Технічний результат полягає в можливості збільшення ефективності уловлювання важких домішок внаслідок додаткового встановлення барабану з внутрішніми витками шнеку, причому витки мають направлення, яке співпадає з напрямом руху потоку суміші, так як уже в ньому проходить часткове уловлювання важких домішок а в перфорованому барабані проходить основне уловлювання домішок при оптимальній швидкості потоку. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
