Світлорозподільний пристрій

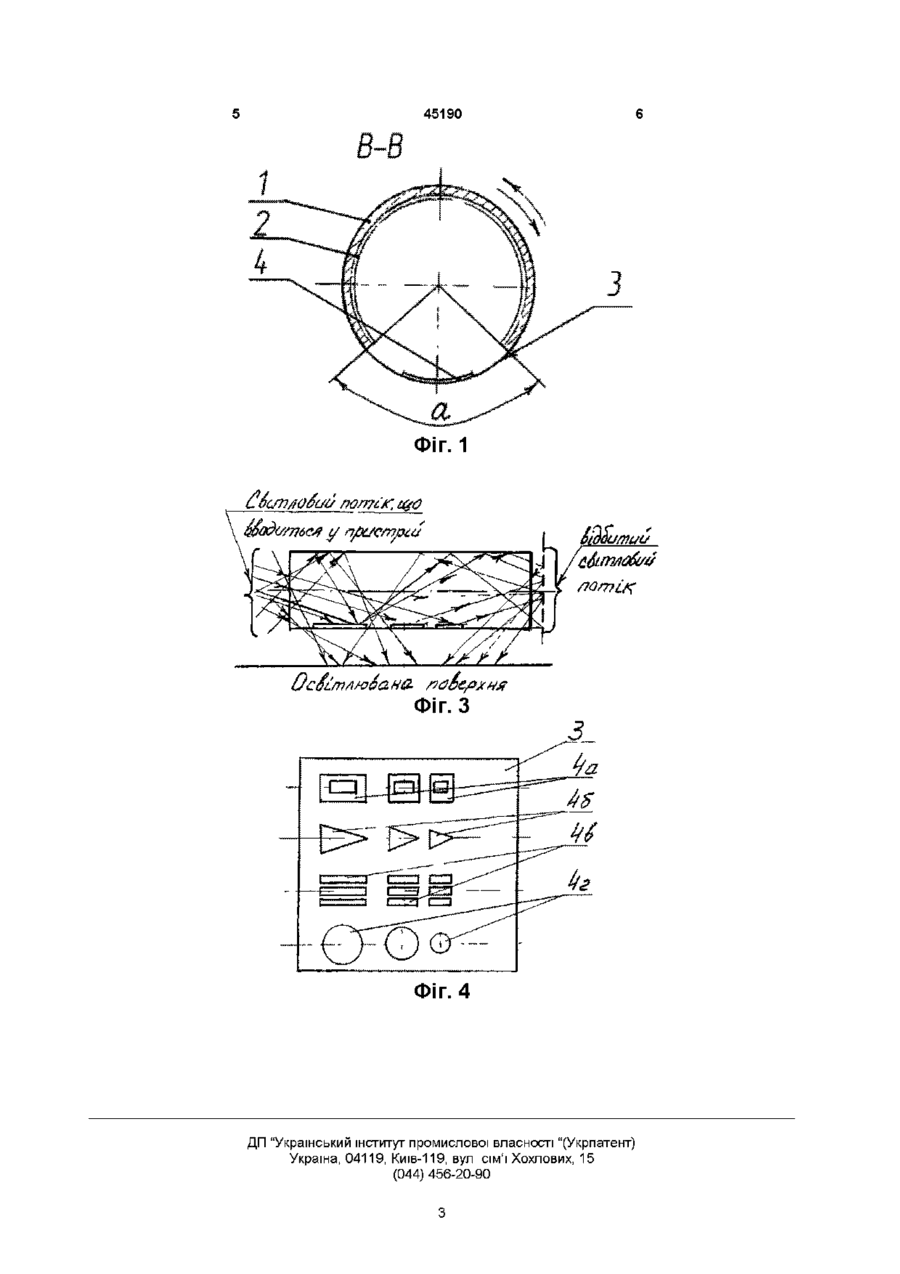

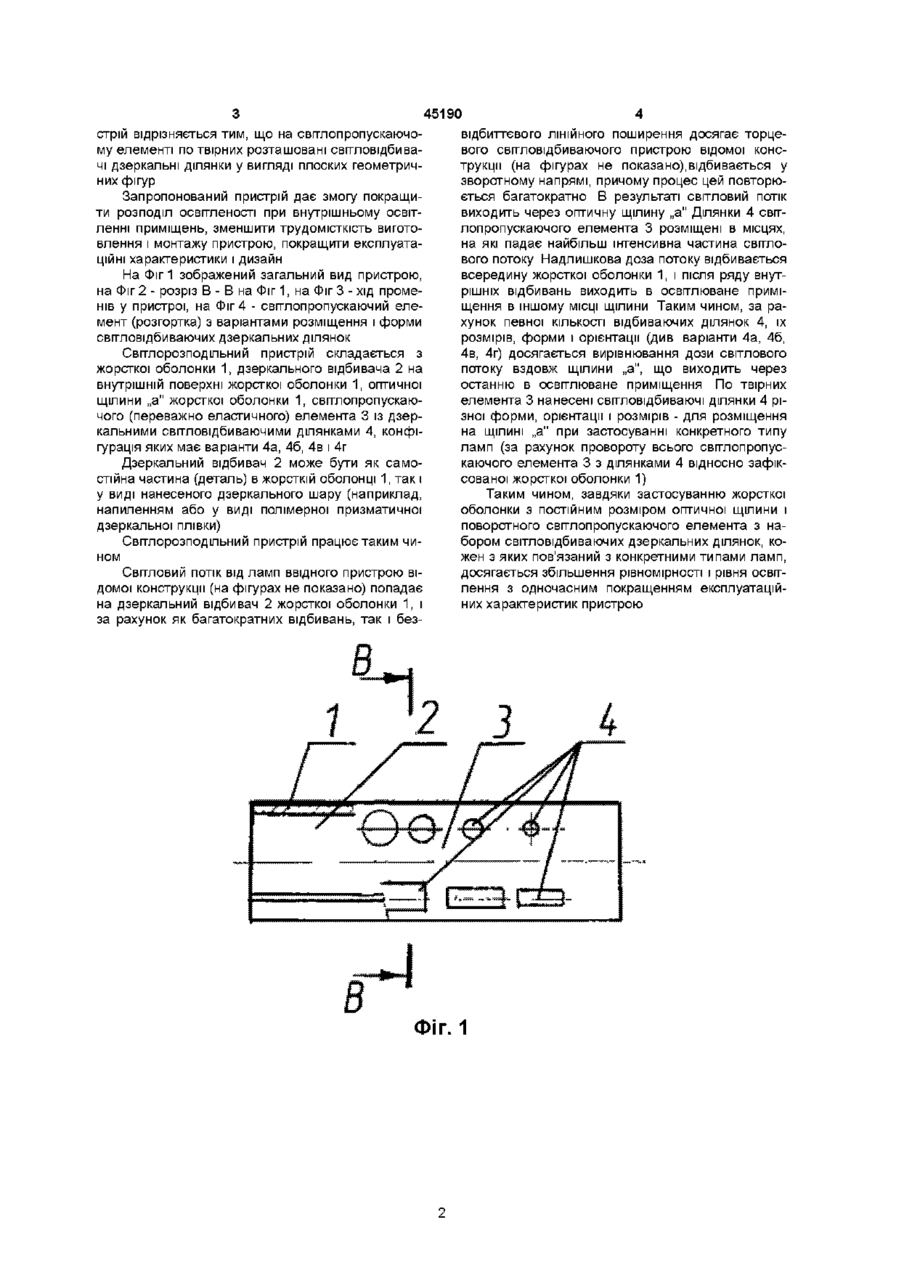

1 Світлорозподільний пристрій, який містить жорстку оболонку з дзеркальним відбивачем на и внутрішній поверхні та щілину для виходу випромі нювання, закриту світлопропускаючим елементом, який відрізняється тим, що світлопропускаючий елемент виконаний у вигляді циліндра, розміщеного ззовні навколо жорсткої оболонки по всій її довжині з можливістю обертання по колу відносно жорсткої оболонки при ПОСТІЙНІЙ ширині щілини 2 Світлорозподільний пристрій за п 1, який відрізняється тим, що на свгглопропускаючому елементі по твірних розташовані свггловідбиваючі ділянки у вигляді плоских геометричних фігур Винахід відноситься до свгглотехніки і може бути використаний для внутрішнього освгглення приміщень ВІДОМІ свгглорозподіляючі пристрої (патент США №4250220, 1981, А/с СССР №985556 "Осветительное устройство", опубліковане в БИ №48, 1982, А/с СССР №457393 "Световод", опубліковане в БИ №24, 1975) мають ряд суттєвих недоліків ної жорсткої оболонки освгглювача, причому ширина і форма оптичної щілини кожної окремої секції різна Недоліком цього пристрою є значна КІЛЬКІСТЬ СТИКІВ у секціях, поперечний перетин кожної з яких різний Це приводить при експлуатації до втрати ущільнення освгглювача, проникнення забруднюючих факторів (дим, пил, кіптява, волокна і т п) всередину пристрою - на дзеркальну поверхню і, як результат, різке зниження коефіцієнта відбивання Крім цього при ЗМІНІ інтенсивності та характеру вводимого в пристрій свгглового потоку - у разі виникнення необхідності (наприклад, зміна об'єктів освгглення, їх колірності тощо) така конструкція пристрою не придатна через неможливість пристосування її статичних параметрів до нових умов освгглення При застосуванні НОВІТНІХ ВИСОКО інтенсивних дже рел свггла з підвищеною яскравістю більша частина свгглового потоку виходить в освгглюваний простір на початку світлорозподіляючого пристрою, створюючи тим самим нерівномірний розподіл ОСВГГЛЄНОСТІ ПІД ОПТИЧНОЮ ЩІЛИНОЮ Деяке покращення свгглорозподілу досягається введенням у пристрій фіксованого відбиваючого елемента - екстрактора (фірми TIR Systems та ЗМ - обидві США) Але при ЗМІНІ типорозмірів джерел свггла, або при необхідності зміни рівня освггленості вплив цього елемента на свгглорозподіл під оптичною щілиною незначний Крім того, при цьому зменшується коефіцієнт пропускання свггла вздовж всього пристрою Найближчим до заявленого винаходу є світлорозподільний пристрій освгглювача, який містить жорстку оболонку з дзеркальним відбивачем на и внутрішній поверхні та щілину для виходу випромінювання, закриту світлопропускаючим елементом (А/с СССР №1019904 "Светораспределяющее устройство осветителя" F21v11/12, зареєстроване у Держреєстрі винаходів СССР 22 01 1983р) Рівномірний розподіл Освггленості під оптичною щілиною досягається за рахунок багатосекційної збір В основу винаходу покладено задачу максимального використання свгглового потоку ламп, що вводиться у пристрій, збільшення коефіцієнта пропускання освгглювача та рівномірності освітленості під оптичною щілиною, спрощення конструкції, покращення експлуатаційних характеристик Ця мета досягається тим, що свгглорозподільний пристрій, який містить жорстку оболонку з дзеркальним відбивачем на и внутрішній поверхні та щілину для виходу випромінювання, закриту світлопропускаючим елементом, відрізняється тим, що свгглопропускаючий елемент виконаний у вигляді циліндра, розміщеного ззовні навколо жорсткої оболонки по всій її довжині з можливістю обертання по колу відносно жорсткої оболонки, при ПОСТІЙНІЙ ширині щілини, що свгглорозподільний при о ю 45190 стрій відрізняється тим, що на свгглопропускаючому елементі по твірних розташовані свггловідбивачі дзеркальні ділянки у вигляді плоских геометричних фігур Запропонований пристрій дає змогу покращити розподіл освггленості при внутрішньому освітленні приміщень, зменшити трудомісткість виготовлення і монтажу пристрою, покращити експлуатаційні характеристики і дизайн На Фіг 1 зображений загальний вид пристрою, на Фіг 2 - розріз В - В на Фіг 1, на Фіг 3 - хід променів у пристрої, на Фіг 4 - свгглопропускаючий елемент (розгортка) з варіантами розміщення і форми свггловідбиваючих дзеркальних ділянок Світлорозподільний пристрій складається з жорсткої оболонки 1, дзеркального відбивача 2 на внутрішній поверхні жорсткої оболонки 1, оптичної щілини „а" жорсткої оболонки 1, світлопропускаючого (переважно еластичного) елемента 3 із дзеркальними світловідбиваючими ділянками 4, конфігурація яких має варіанти 4а, 46, 4в і 4г Дзеркальний відбивач 2 може бути як самостійна частина (деталь) в жорсткій оболонці 1, так і у виді нанесеного дзеркального шару (наприклад, напиленням або у виді полімерної призматичної дзеркальної плівки) Світлорозподільний пристрій працює таким чином Світловий ПОТІК ВІД ламп ввідного пристрою відомої конструкції (на фігурах не показано) попадає на дзеркальний відбивач 2 жорсткої оболонки 1, і за рахунок як багатократних відбивань, так і без відбиттєвого ЛІНІЙНОГО поширення досягає торцевого свггловідбиваючого пристрою відомої конструкції (на фігурах не показано),відбивається у зворотному напрямі, причому процес цей повторюється багатократно В результаті світловий потік виходить через оптичну щілину „а" Ділянки 4 свгглопропускаючого елемента 3 розміщені в місцях, на які падає найбільш інтенсивна частина свгглового потоку Надлишкова доза потоку відбивається всередину жорсткої оболонки 1, і після ряду внутрішніх відбивань виходить в освгглюване приміщення в іншому МІСЦІ щілини Таким чином, за рахунок певної КІЛЬКОСТІ відбиваючих ділянок 4, їх розмірів, форми і орієнтації (див варіанти 4а, 46, 4в, 4г) досягається вирівнювання дози світлового потоку вздовж щілини „а", що виходить через останню в освгглюване приміщення По твірних елемента 3 нанесені свггловідбиваючі ділянки 4 різної форми, орієнтації і розмірів - для розміщення на ЩІЛИНІ „а" при застосуванні конкретного типу ламп (за рахунок провороту всього свгглопропускаючого елемента 3 з ділянками 4 відносно зафіксованої жорсткої оболонки 1) Таким чином, завдяки застосуванню жорсткої оболонки з постійним розміром оптичної щілини і поворотного свгглопропускаючого елемента з набором світловідбиваючих дзеркальних ділянок, кожен з яких пов'язаний з конкретними типами ламп, досягається збільшення рівномірності і рівня освгглення з одночасним покращенням експлуатаційних характеристик пристрою ФІГ. 1 45190 ФІГ. 1 t. 6cm/ю6ш потік і%о^ 6C4t/n/x/c/npta оіодитии Фіг. З ФІГ. 4 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
