Пристрій для монтажу-демонтажу резервуарів на трактор

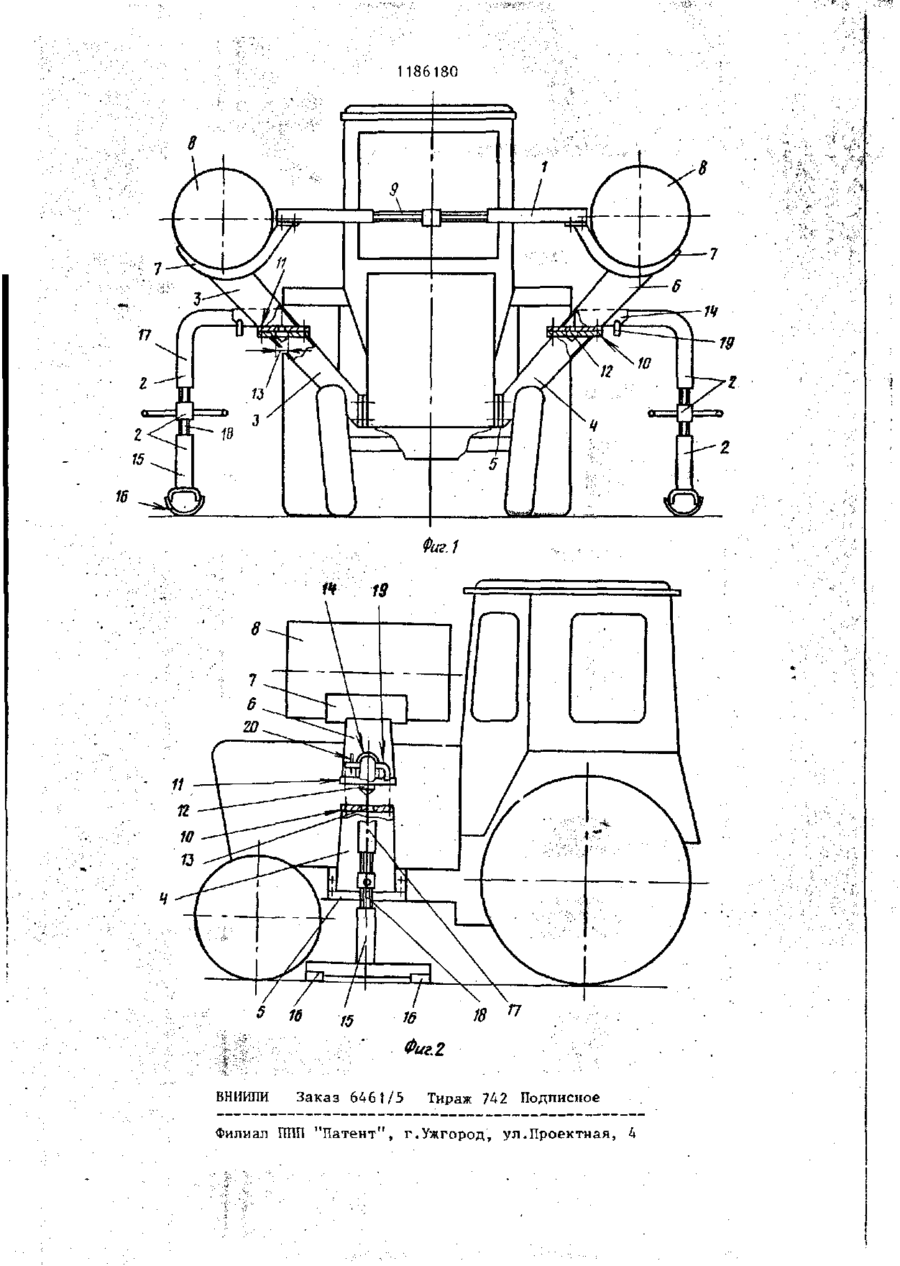

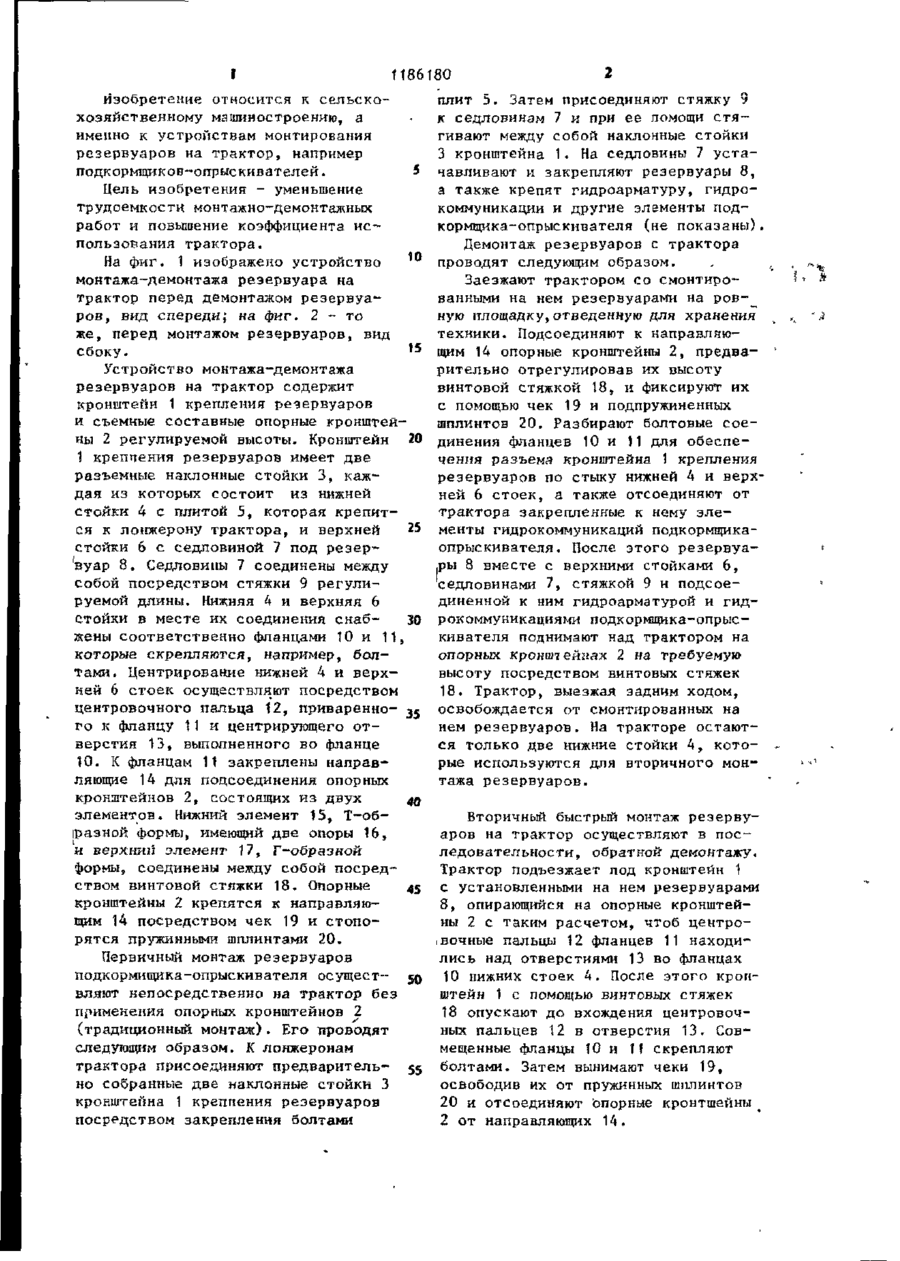

1. УСТРОЙСТВО МОНТАЖАДЕМОНТАЖА РЕЗЕРВУАРОВ НА ТРАКТОР, содержащее кронштейн крепления резервуаров, имеющий две наклонные стойки, снабженные в верхней части седловинами, которые соединены между собой при помощи стяжки регулируемой длины, о т л и ч а ю щ е е с я тем, что, с целью уменьшения трудоемкости монтажно-демонтажных работ и повышения коэффициента использования трактора, наклонные стойки выполнены разъемными и снабжены съемными составными опорными кронштейнами регулируемой высоты, закрепленными в их верхней части, причем нижняя часть опорных кронштейнов имеет Т-образную форму, а верхняя - Г-образную и обе части соединены между собой винтовой стяжкой. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что, с целью облегчения стыковки частей наклонных стоек, они в месте разъема соединения снабжены устройством центрирования. I 1186180 Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам монтирования резервуаров на трактор, например гтодкормщиков-опрыскивателей. 5 Цель изобретения - уменьшение трудоемкости монтажно-демонтажных работ и повышение коэффициента использования трактора. На фиг. 1 изображено устройство монтажа-демонтажа резервуара на трактор перед демонтажом резервуаров, вид спереди; на фиг. 2 - то же, перед монтажом резервуаров, вид 5 сбоку. * Устройство монтажа-демонтажа резервуаров на трактор содержит кронштейн 1 крепления резервуаров и съемные составные опорные кронштейны 2 регулируемой высоты. Кронштейн 20 1 креппения резервуаров имеет две разъемные наклонные стойки 3, каждая нз которых состоит из нижней стойки 4 с плитой 5, которая крепится к лонжерону трактора, и верхней 25 стойки 6 с седловиной 7 под резервуар 8. Седловины 7 соединены между собой посредством стяжки 9 регулируемой длины. Нижняя 4 и верхняя 6 стойки в месте их соединения снаб30 жены соответственно фланцами 10 и 11, которые скрепляются, например, болтами. Центрирование нижней 4 и верхней 6 стоек осуществляют посредством центровочного пальца 12, приваренно- 35 го к фланцу 11 и центрирующего отверстия 13, выполненного во фланце 10. К фланцам 11 закреплены направляющие 14 для подсоединения опорных кронштейнов 2, состоящих из двух 40 элементов. Нижний элемент 15, Т-обІразной формы, имеющий две опоры 16, и верхний элемент 17, Г-образной формы, соединены между собой посредством винтовой стяжки 18. Опорные 45 кронштейны 2 крепятся к направляющим 14 посредством чек 19 и стопорятся пружинными шплинтами 20. Первичный монтаж резервуаров подкормищика-опрыскивателя осущест- 50 вляют непосредственно на трактор без применения опорных кронштейнов 2 (традиционный монтаж). Его проводят следующим образом. К лонжеронам трактора присоединяют предваритель- 55 но собранные две наклонные стойки 3 кронштейна 1 креппения резервуаров посредством закрепления болтами плит 5. Затем присоединяют стяжку ^ к седловинам 7 и при ее помощи стягивают между собой наклонные стойки 3 кронштейна 1. На седловины 7 устанавливают и закрепляют резервуары 8, а также крепят гидроарматуру, гидрокоммуникации и другие элементы подкормщика-опрыскивателя (не показаны). Демонтаж резервуаров с трактора проводят следующим образом. Заезжают трактором со смонтированными на нем резервуарами на ровную площадку,отведенную для хранения техники. Подсоединяют к направляющим 14 опорные кронштейны 2, предварительно отрегулировав их высоту винтовой стяжкой 18, и фиксируют их с помощью чек 19 и подпружиненных шплинтов 20. Разбирают болтовые соединения фланцев 10 и 11 для обеспечения разъема кронштейна 1 крепления резервуаров по стыку нижней 4 и верхней 6 стоек, а также отсоединяют от трактора закрепленные к нему элементы гидрокоммуникаций подкормщикаопрыскивателя. После этого резервуары 8 вместе с верхними стойками 6, седловинами 7, стяжкой 9 н подсоединенной к ним гидроарматурой и гидрокоммуникациями подкормщика-опрыскивателя поднимают над трактором на опорных кронштейнах 2 на требуемую высоту посредством винтовых стяжек 18. Трактор, выезжая задним ходом, освобождается от смонтированных на нем резервуаров. На тракторе остаются только две нижние стойки 4, которые используются для вторичного монтажа резервуаров. Вторичный быстрый монтаж резервуаров на трактор осуществляют в последовательности, обратной демонтажу. Трактор подъезжает под кронштейн 1 с установленными на нем резервуарами 8, опирающийся на опорные кронштейны 2 с таким расчетом, чтоб центроівочньіе пальцы 12 фланцев 11 находились над отверстиями 13 во фланцах 10 нижних стоек 4. После этого кронштейн 1 с помощью винтовых стяжек 18 опускают до вхождения центровочных пальцев 12 в отверстия 13. Совмещенные фланцы 10 и If скрепляют болтами. Затем вынимают чеки 19, освободив их от пружинных шплинтов 20 и отсоединяют 'опорные кронтшейны 2 от направляющих 14. 1186180 8 Фш.1 8 і ї " £ • " ' " . " ВНИИПИ • . • • • ' . Фиг2 ' Заказ 6461/5 " Тираж 742 Подписное Филиал П П "Патент", г.Ужгород, ул.Проектная, И 4
