Пристрій для встановлення інтервалу рядка на друкарській машині

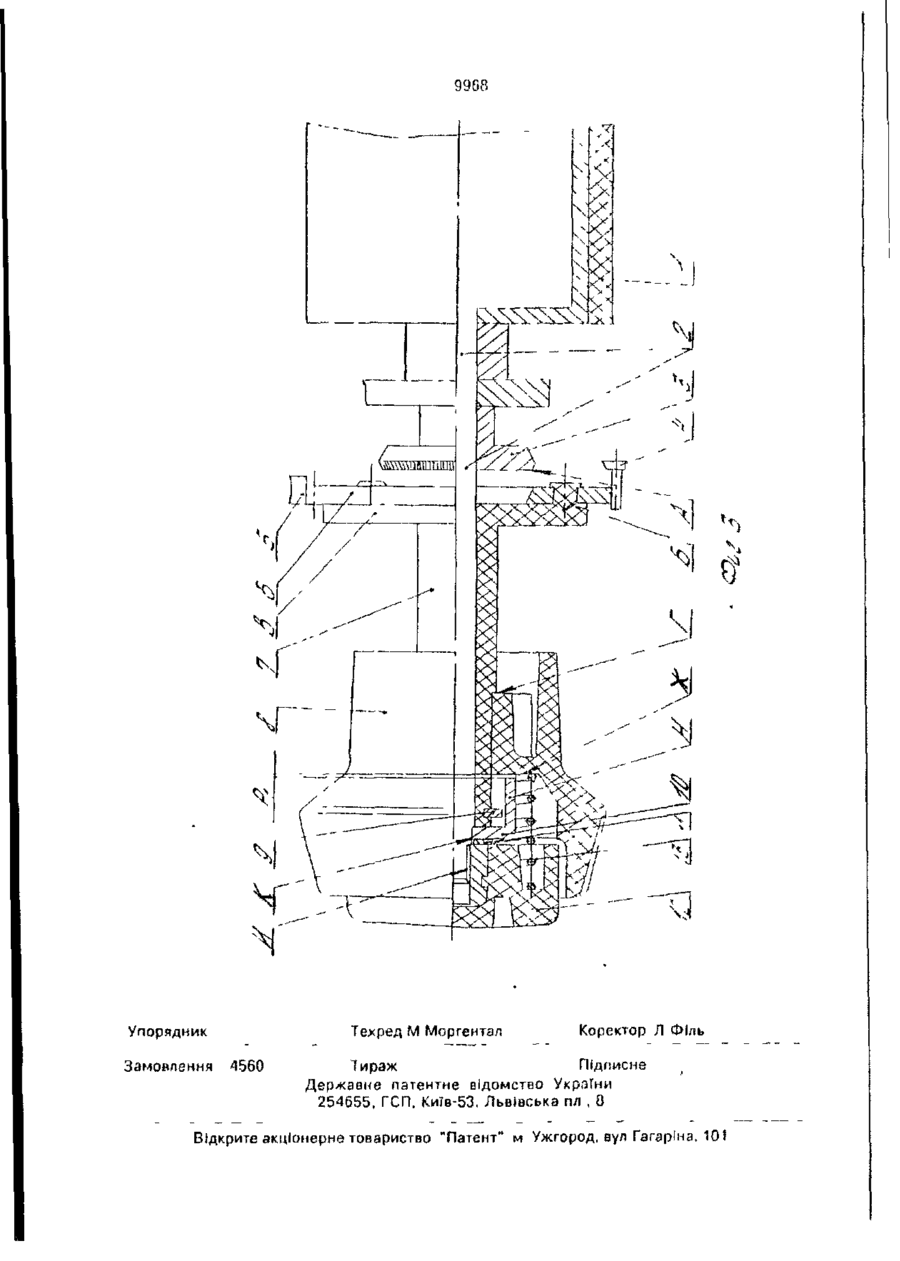

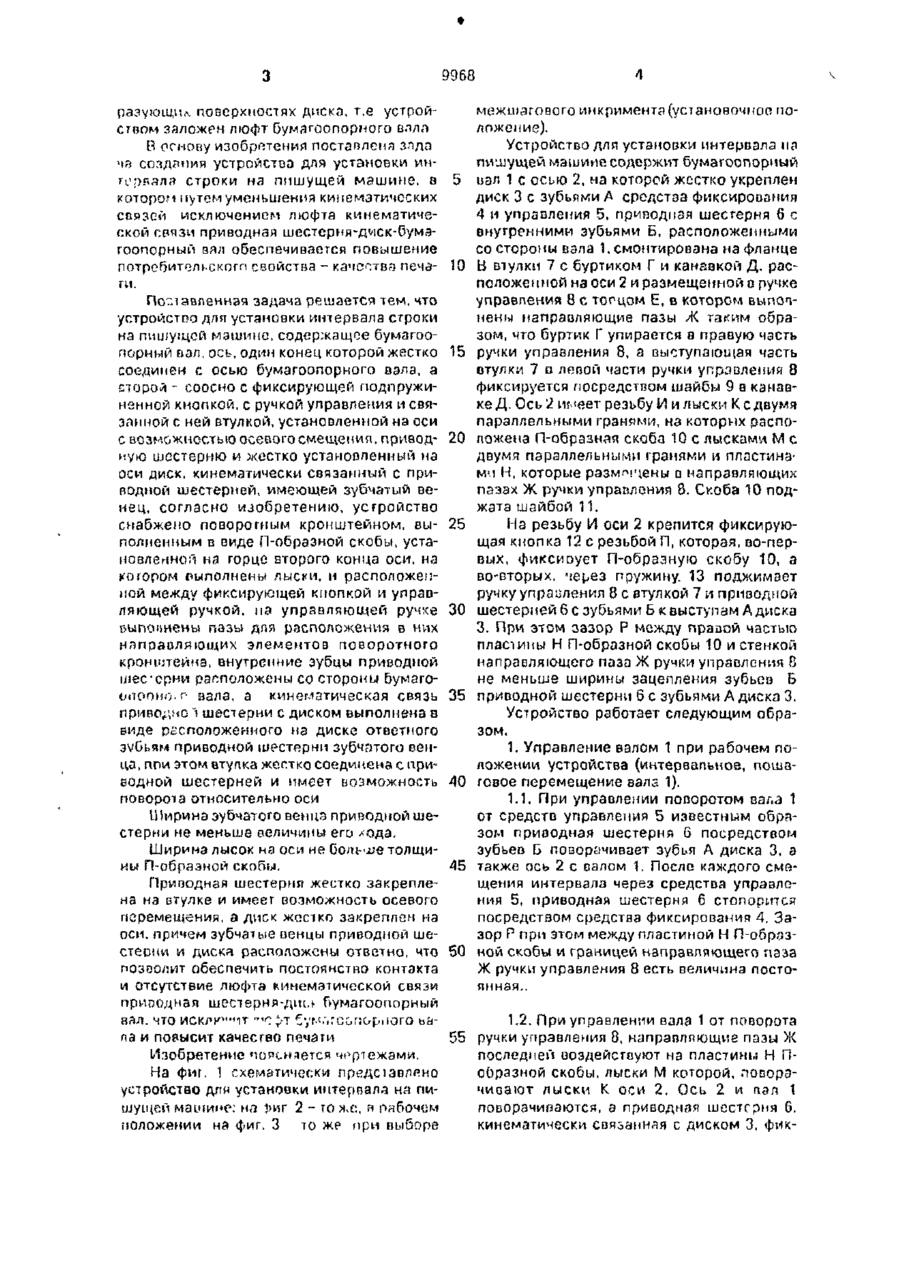

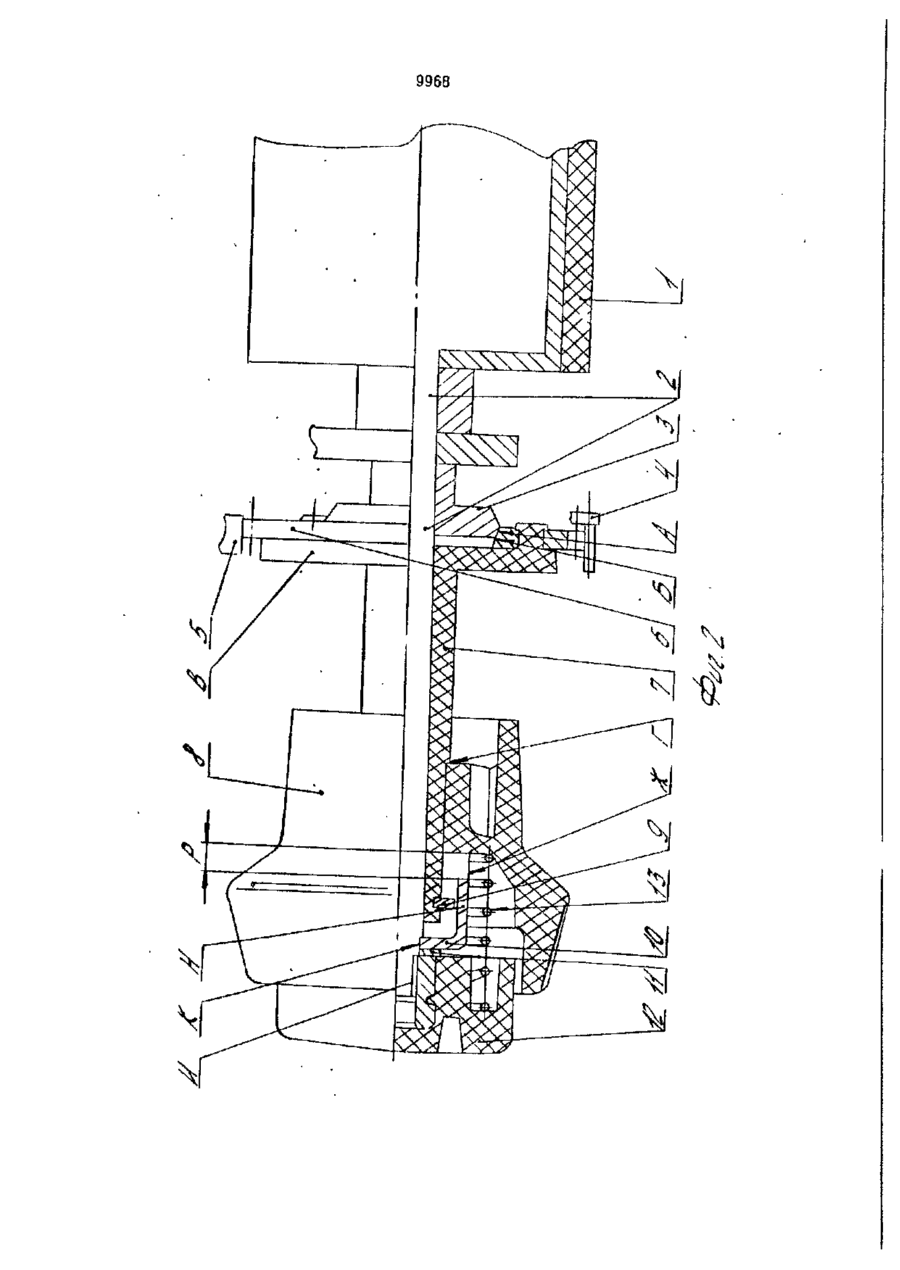

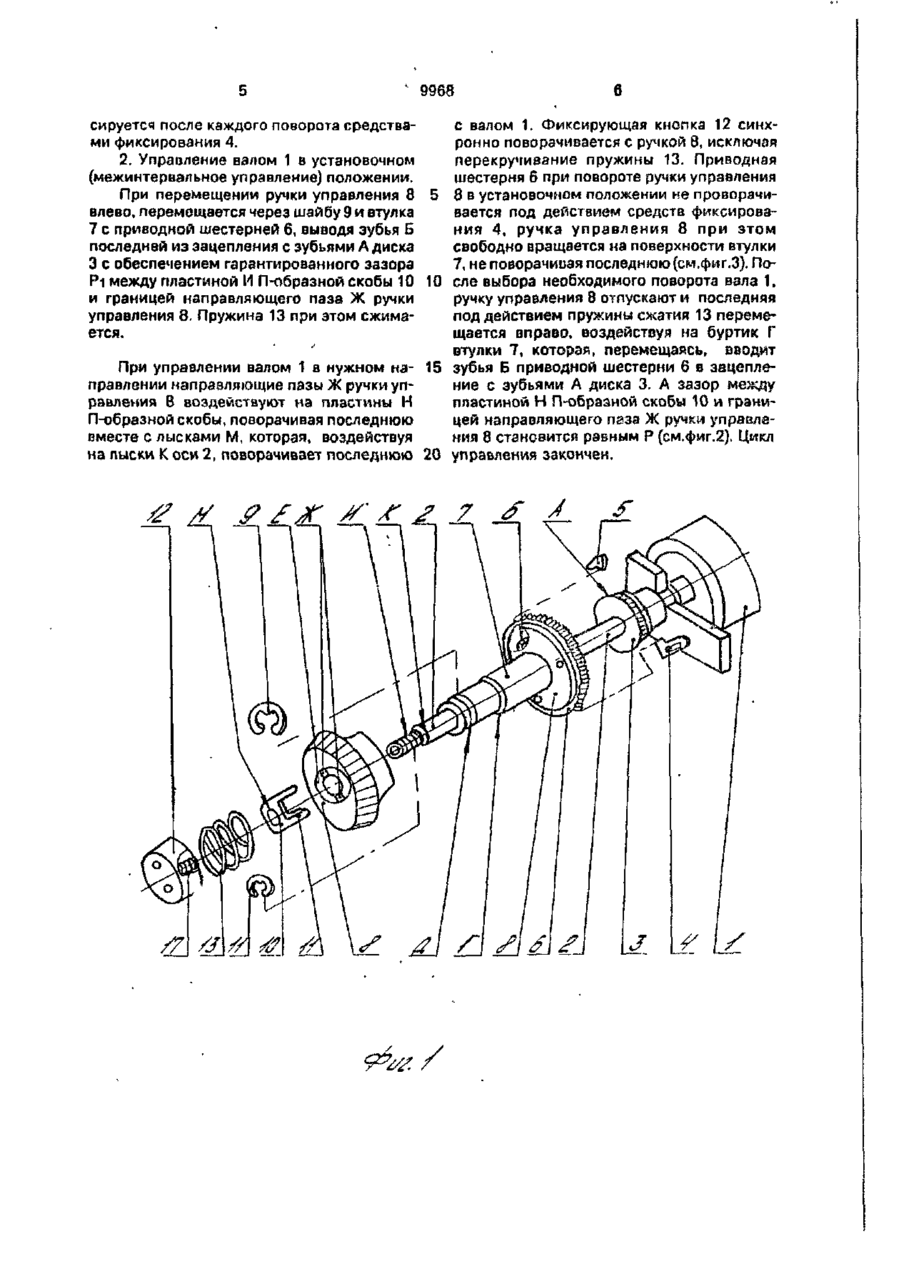

1. Устройство для установки интервала строки на пишущей машинке, содержащее бумагоопорный вал, ось, один конец которой жестко соединен с осью бумагоопорного вала, а второй - соосно с фиксирующей подпружиненной кнопкой, с ручкой управления и связанной с ней втулкой, установленной на оси с возможностью осевого смещения, приводную шестерню и жестко установленный на оси диск, кинематически Изобретение относится к области оргтехники и может быть использовано в пишущих машинах. Известно устройство для установки интервала на пишущей машине, содержащее бумагоопорный вал, на котором жестко закреплена ось с фиксирующей подпружиненной к н о п к о й , ручкой управления и связанной с ней втулкой, установленной на оси с возможностью осевого смещения, приводную шестерню с зубчатым венцом и связанный с приводной шестерней, имеющей зубчатый венец, о т л и ч а ю щ е е с я тем, что оно снабжено поворотным кронштейном, выполненным в виде П-образной скобы, установленной на торце второго конца оси, на котором выполнены лыски и расположенной между фиксирующей кнопкой и управляющей ручкой; на управляющей ручке выполнены пазы для расположения в них направляющих элементов поворотного кронштейна внутренние зубцы приводной шестерни расположены со стороны бумагоопорного вала, а кинематическая связь приводной шестерни с диском выполнена в виде расположенного на диске ответного зубьям приводной шестерни зубчатого венца, при этом втулка жестко соединена с приводной шестерней и имеет возможность поворота относительно оси. 2. Устройство по п.1, о т л и ч а ю щ е е ся тем, что ширина зубчатого венца приводной шестерни не меньше величины ее хода. 3. Устройство поп. 1,отл и ч а ю щ е е с я тем, что ширина лысок на оси не больше толщины П-образной скобы. жестко закрепленный на оси диск, кинематически связанный с приводной шестерней. Кроме того, устройство снабжено шарнирно размещенной на втулке щекой с образующими поверхностями и зубцами, а диск имеет образующие поверхности. Недостатком данного устройства является наличие люфта бумагоопорного вала вследствие того, что щека с образующими поверхностями размещена с зазором в об о о> оо 9968 раэующи* поверхностях диска, т.е устройством заложен люфт бумзгоопорного вллл В основу изобретенияпоставлена злда чэ создзмия устройстоэ для установки инторвяла строки на пишущей машине, а котором Ігутем уменьшения кимемзтических связей исключением люфта кинематической СРЯЗИ приводная шестерня-дчек-бумзгооп.орный вял обеспечивается повышение потребительского свойства - качества печати. Поставленная задача решается тем, что устройство дли установки интервала строки на пишущей машине, содержащее бумэгоопорный вал, ось, один конец которой жестко соединен с осью бумагоопорного вала, а второй - соосно с фиксирующей подпружиненной кнопкой, с ручкой управления и связанной с ней втулкой, установленной на оси с возможностью осевого смещении, приводную шестерню и жестко установленный на оси диск, кинематически связанный с приводной шестерней, имеющей зубчатый оеиец, согласно изобретению, устройство снабжено поворотным кронштейном, выполненным в виде П-образной скобы, установленной на горце второго конца оси, на котором выполнены лыски, и расположенной между фиксирующей кнопкой и управляющей ручкой, па управляющей ручке выполнены пазы для расположения в них направляющих элементов поворотного кронштейна, внутренние зубцы приводной шесерни расположены со стороны бумаго(.мтооио, г вала, а кинематическая связь приводно і шестерни с диском выполнена в виде расположенного на диске ответного ЗУОЬЯМ приводной шестерни зубчатого венца, пои этом втулка жестко соединена с приводной шестерней и имеет возможность поворота относительно оси Ширина зубчатого венца приводной шестерни не меньше величины его хода. Ширина лысок на оси не больие толщины П-образной скобы. Приводная шестерня жестко закреплена на втулке и имеет возможность осевого перемещения, а диск жестко закреплен на оси, причем зубчатые оенцы приводной ше~ стеоми и диска расположены ответно, что позволит обеспечить постоянство контакта и отсутствие люфта кинематической связи приводная шестерня -диск Г>умагоопорный 5 10 15 20 25 30 35 40 45 50 межшагового инкриментз(установочиоо положение). Устройство для установки интервала па пишущей машине содержит бумагоопорный иал 1 с осью 2, на которой жестко укреплен диск 3 с зубьями Л средства фиксирования 4 и управления 5, приводная шестерня 6 с внутренними зубьями В, расположенными со стороны вала 1. смонтирована на фланце В втулки 7 с буртиком Г и канавкой Д . расположенной на оси 2 и размещенной о ручке управления 8 с тогцом Е, в котором выпопнены направляющие пазы Ж таким образом, что буртик Г упирается о правую часть ручки управления 8, а выступающая часть отулки 7 D левой части ручки управления 8 фиксируется посредством шайбы 9 в канаак е Д . Ось 2 имеет резьбу И и лыски К с двумя параллельными гранями, нз которых распопожена П-образная скоба 10 с лысками М с двумя параллельными гранями и пластинами Н, которые размечены в направляющих пазах Ж ручки управления 8. Скоба 10 поджата шайбой 11. На резьбу И оси 2 крепится фиксирующая кнопка 12 с резьбой П, которая, во-первых, фиксиоует П-образную скобу 10, а во-вторых, через пружину. 13 поджимает ручку управления 8 с втулкой 7 и приводной шестерней 6 с зубьями Б к выступам А диска 3, При этом зазор Р между правой частью пластины Н П-образной скобы 10 и стенкой направляющего паза Ж ручки управления 8 не меньше ширины зацепления зубьев Б приводной шестерни 6 с зубьями А диска 3. Устройство работает следующим образом. 1. Управление валом 1 при рабочем положении устройства (интервальное, пошаговое перемещение вала 1). 1.1. При управлении попоротом вала 1 от средств управления 5 известным образом приводная шестерня 6 посредством зубьев Б поворачивает зубья А диска 3, а также ось 2 с салом 1. После каждого смещения интервала через средства управления 5, приводная шестерня 6 стопорится посредством средства фиксирования 4. Зазор Р при этом между пластиной Н П-обрззной скобы и границей направляющего паза Ж ручки управления 8 есть величина постоянная.. 1.2. При управлении вала 1 от поворота ла и повысит качество печати 55 ручки управления 8, направляющие пазы Ж Изобретение поясняется чертежами. последней иоздейсгоуют на пластины Н Пооразной скобы, лыски М которой, повораНа фиг. 1 схематически предсіавлено чивают лыски К оси 2. Ось 2 и пап 1 устройство длн установки интерпала на пипооорачипзются, а приводная шестерня 6, шущей машине; ил Т»иг 2 - то я.є:, в рабочем кинематически соязанная с диском 3, фи кположении на фиг. 3 то же при выборе п а л . ЧТО ИСКЛК""1Т "К *.т £уг.
