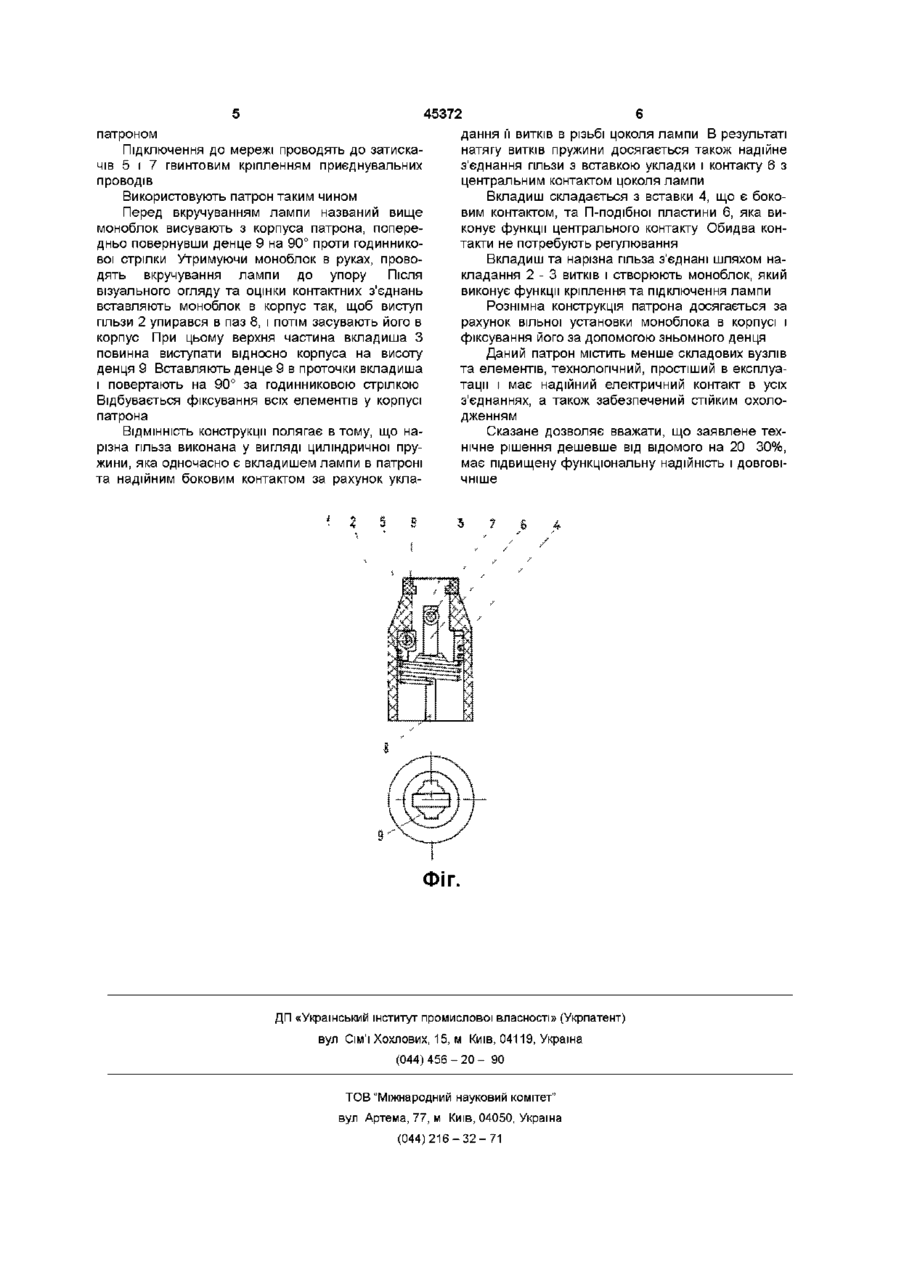

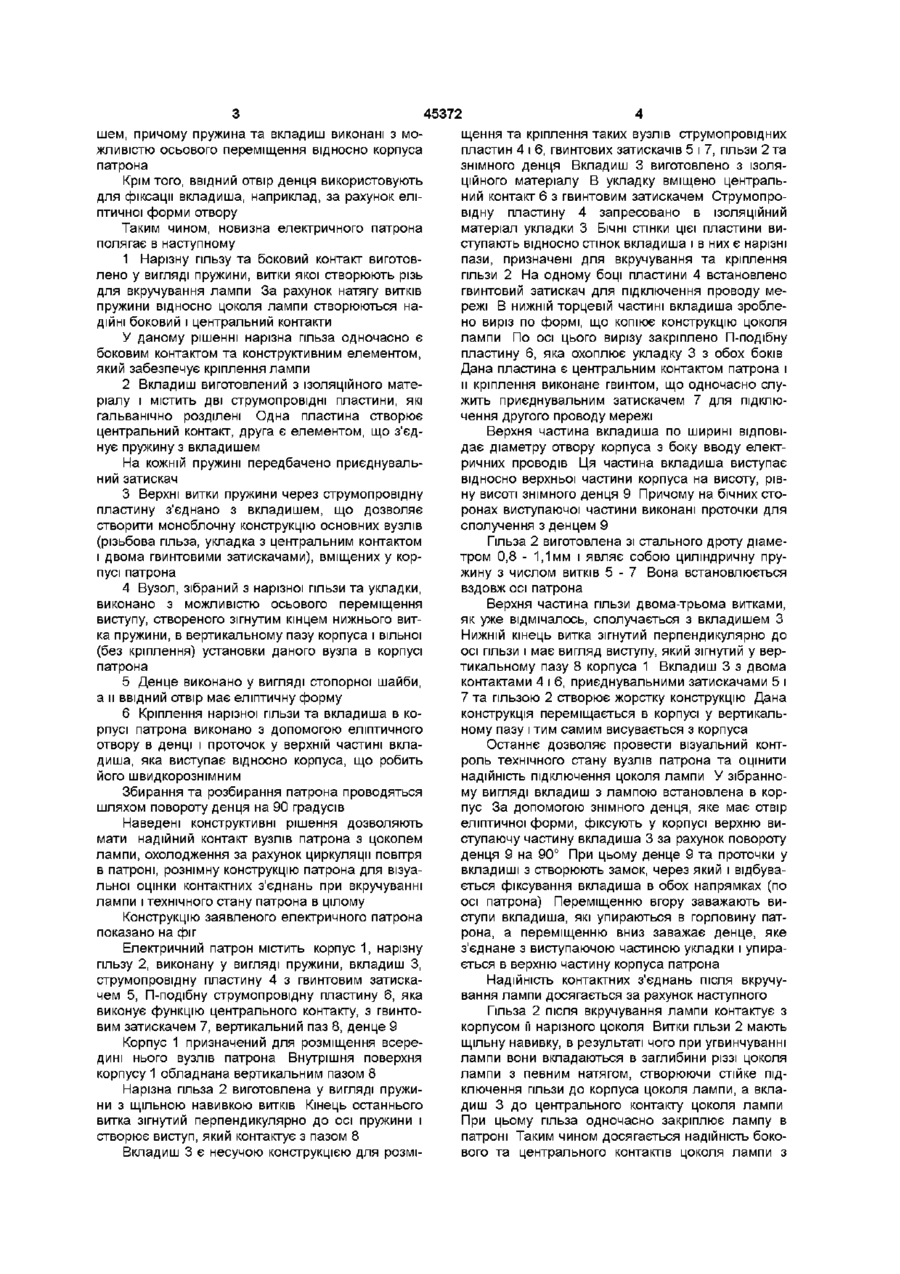

Електричний патрон

1 Електричний патрон, який містить нарізну гільзу та виготовлений з ІЗОЛЯЦІЙНОГО матеріалу вкладиш з боковим і центральним контактами та затискачами, для підключення лампи і проводів ВІДПОВІДНО, що розміщені в порожнистому корпусі, який закритий з одного боку знімним денцем з ввідним отвором, який відрізняється тим, що гільза і боковий контакт виконані у вигляді пружини, вкладиш обладнаний струмопровідними пластинами, одна з яких створює центральний контакт, а друга з'єднує пружину з вкладишем, причому пружина та вкладиш виконані з можливістю осьового переміщення відносно корпуса патрона 2 Електричний патрон за п 1, який відрізняється тим, що ввідний отвір денця використовують для фіксації вкладиша, наприклад, за рахунок еліптичної форми ввідного отвору Винахід відноситься до виробів електротехніки, зокрема, до електричного пристрою - патрона Електричний патрон використовується в усіх галузях народного господарства і є обов'язковим для підключення освітлювальних ламп до електричного кола ВІДОМІ конструкції електричних патронів регламентовані ДСТУ 2746-90 (МЕК 238-87) Патрони різьбові для електричних ламп Загальні технічні вимоги Як прототип нами визначено електричний патрон типу Е27 (див названий вище стандарт) Він складається з корпуса, різьбової гільзи, жорстко з'єднаної з корпусом, керамічної укладки з контакт-затискачами та знімного денця Вкладиш призначений для розміщення і кріплення двох затискачів для підключення електричних проводів та трьох контактів двох бокових для підведення струму до корпуса нарізного цоколя лампи і одного центрального для підведення струму до центрального контакту цоколя лампи Даній конструкції патрона властиві такі недоліки 1 Ненадійність притичних контактів (двох бокових і одного центрального) патрона через те, що не передбачена їх стійка фіксація в заданих положеннях Останнє приводить до порушення контакту (недостатнє притискання контактів) з цоколем лампи і, отже, до невмикання лампи 2 Конструкція патрона передбачає щільне стикування складових вузлів, в результаті чого не забезпечується його провітрювання за рахунок конвекції і, отже, патрон перегрівається, що приводить до старіння корпуса та інших елементів патрона 3 Конструкція патрона не дозволяє провести візуального контролю надійності з'єднання цоколя лампи з контактами патрона, що, у випадку відсутності контактування, тягне довільне підгинання контактів патрона користувачем для відновлення електричного кола В основу винаходу поставлено заваду створити електричний патрон, що має високу функціональну надійність, зручність монтажу і можливість перевірки технічного стану Поставлена задача вирішується тим, що в електричному патроні, який містить нарізну гільзу та виготовлену з ІЗОЛЯЦІЙНОГО матеріалу вкладиш з боковим і центральним контактами та затискачами ВІДПОВІДНО для підключення лампи і проводів, розміщені в порожнистому корпусі, закритому з одного боку зйомним денцем з ввідним отвором, згідно з винаходом, гільза та боковий контакт виконані у вигляді пружини, вкладиш обладнаний струмопровідними пластинами, одна з яких створює центральний контакт, а друга - з'єднує пружину з вклади О со Ю 45372 шем, причому пружина та вкладиш виконані з можливістю осьового переміщення відносно корпуса патрона Крім того, ввідний отвір денця використовують для фіксації вкладиша, наприклад, за рахунок еліптичної форми отвору Таким чином, новизна електричного патрона полягає в наступному 1 Нарізну гільзу та боковий контакт виготовлено у вигляді пружини, витки якої створюють різь для вкручування лампи За рахунок натягу витків пружини відносно цоколя лампи створюються надійні боковий і центральний контакти У даному рішенні нарізна гільза одночасно є боковим контактом та конструктивним елементом, який забезпечує кріплення лампи 2 Вкладиш виготовлений з ІЗОЛЯЦІЙНОГО матеріалу і містить дві струмопровідні пластини, які гальванічно розділені Одна пластина створює центральний контакт, друга є елементом, що з'єднує пружину з вкладишем На кожній пружині передбачено приєднувальний затискач 3 Верхні витки пружини через струмопровідну пластину з'єднано з вкладишем, що дозволяє створити моноблочну конструкцію основних вузлів (різьбова гільза, укладка з центральним контактом і двома гвинтовими затискачами), вміщених у корпусі патрона 4 Вузол, зібраний з нарізної гільзи та укладки, виконано з можливістю осьового переміщення виступу, створеного зігнутим кінцем нижнього витка пружини, в вертикальному пазу корпуса і вільної (без кріплення) установки даного вузла в корпусі патрона 5 Денце виконано у вигляді стопорної шайби, а и ввідний отвір має еліптичну форму 6 Кріплення нарізної гільзи та вкладиша в корпусі патрона виконано з допомогою еліптичного отвору в денці і проточок у верхній частині вкладиша, яка виступає відносно корпуса, що робить його швидкорознімним Збирання та розбирання патрона проводяться шляхом повороту денця на 90 градусів Наведені конструктивні рішення дозволяють мати надійний контакт вузлів патрона з цоколем лампи, охолодження за рахунок циркуляції повітря в патроні, рознімну конструкцію патрона для візуальної оцінки контактних з'єднань при вкручуванні лампи і технічного стану патрона в цілому Конструкцію заявленого електричного патрона показано на фіг Електричний патрон містить корпус 1, нарізну гільзу 2, виконану у вигляді пружини, вкладиш З, струмопровідну пластину 4 з гвинтовим затискачем 5, П-подібну струмопровідну пластину 6, яка виконує функцію центрального контакту, з гвинтовим затискачем 7, вертикальний паз 8, денце 9 Корпус 1 призначений для розміщення всередині нього вузлів патрона Внутрішня поверхня корпусу 1 обладнана вертикальним пазом 8 Нарізна гільза 2 виготовлена у вигляді пружини з щільною навивкою витків Кінець останнього витка зігнутий перпендикулярно до осі пружини і створює виступ, який контактує з пазом 8 Вкладиш 3 є несучою конструкцією для розмі щення та кріплення таких вузлів струмопровідних пластин 4 і 6, гвинтових затискачів 5 і 7, гільзи 2 та знімного денця Вкладиш 3 виготовлено з ІЗОЛЯЦІЙНОГО матеріалу В укладку вміщено центральний контакт 6 з гвинтовим затискачем Струмопровідну пластину 4 запресовано в ІЗОЛЯЦІЙНИЙ матеріал укладки 3 БІЧНІ СТІНКИ ЦІЄЇ пластини ви ступають відносно стінок вкладиша і в них є нарізні пази, призначені для вкручування та кріплення гільзи 2 На одному боці пластини 4 встановлено гвинтовий затискач для підключення проводу мережі В нижній торцевій частині вкладиша зроблено виріз по формі, що копіює конструкцію цоколя лампи По осі цього вирізу закріплено П-подібну пластину 6, яка охоплює укладку 3 з обох боків Дана пластина є центральним контактом патрона і и кріплення виконане гвинтом, що одночасно служить приєднувальним затискачем 7 для підключення другого проводу мережі Верхня частина вкладиша по ширині відповідає діаметру отвору корпуса з боку вводу електричних проводів Ця частина вкладиша виступає відносно верхньої частини корпуса на висоту, рівну висоті знімного денця 9 Причому на бічних сторонах виступаючої частини виконані проточки для сполучення з денцем 9 Гільза 2 виготовлена зі стального дроту діаметром 0,8 - 1,1мм і являє собою циліндричну пружину з числом витків 5 - 7 Вона встановлюється вздовж осі патрона Верхня частина гільзи двома-трьома витками, як уже відмічалось, сполучається з вкладишем З Нижній кінець витка зігнутий перпендикулярно до осі гільзи і має вигляд виступу, який зігнутий у вертикальному пазу 8 корпуса 1 Вкладиш 3 з двома контактами 4 і 6, приєднувальними затискачами 5 і 7 та гільзою 2 створює жорстку конструкцію Дана конструкція переміщається в корпусі у вертикальному пазу і тим самим висувається з корпуса Останнє дозволяє провести візуальний контроль технічного стану вузлів патрона та оцінити надійність підключення цоколя лампи У зібранному вигляді вкладиш з лампою встановлена в корпус За допомогою знімного денця, яке має отвір еліптичної форми, фіксують у корпусі верхню виступаючу частину вкладиша 3 за рахунок повороту денця 9 на 90° При цьому денце 9 та проточки у вкладиші з створюють замок, через який і відбувається фіксування вкладиша в обох напрямках (по осі патрона) Переміщенню вгору заважають виступи вкладиша, які упираються в горловину патрона, а переміщенню вниз заважає денце, яке з'єднане з виступаючою частиною укладки і упирається в верхню частину корпуса патрона Надійність контактних з'єднань після вкручування лампи досягається за рахунок наступного Гільза 2 після вкручування лампи контактує з корпусом її нарізного цоколя Витки гільзи 2 мають щільну навивку, в результаті чого при угвинчуванні лампи вони вкладаються в заглибини різзі цоколя лампи з певним натягом, створюючи стійке підключення гільзи до корпуса цоколя лампи, а вкладиш 3 до центрального контакту цоколя лампи При цьому гільза одночасно закріплює лампу в патроні Таким чином досягається надійність бокового та центрального контактів цоколя лампи з 45372 дання її витків в різьбі цоколя лампи В результаті патроном натягу витків пружини досягається також надійне Підключення до мережі проводять до затисказ'єднання гільзи з вставкою укладки і контакту 6 з чів 5 і 7 гвинтовим кріпленням приєднувальних центральним контактом цоколя лампи проводів Вкладиш складається з вставки 4, що є бокоВикористовують патрон таким чином вим контактом, та П-подібної пластини 6, яка виПеред вкручуванням лампи названий вище конує функції центрального контакту Обидва конмоноблок висувають з корпуса патрона, поперетакти не потребують регулювання дньо повернувши денце 9 на 90° проти годинникової стрілки Утримуючи моноблок в руках, провоВкладиш та нарізна гільза з'єднані шляхом надять вкручування лампи до упору Після кладання 2 - 3 витків і створюють моноблок, який візуального огляду та оцінки контактних з'єднань виконує функції кріплення та підключення лампи вставляють моноблок в корпус так, щоб виступ Рознімна конструкція патрона досягається за гільзи 2 упирався в паз 8, і потім засувають його в рахунок вільної установки моноблока в корпусі і корпус При цьому верхня частина вкладиша З фіксування його за допомогою зньомного денця повинна виступати відносно корпуса на висоту Даний патрон містить менше складових вузлів денця 9 Вставляють денце 9 в проточки вкладиша та елементів, технологічний, простіший в експлуаі повертають на 90° за годинниковою стрілкою тації і має надійний електричний контакт в усіх Відбувається фіксування всіх елементів у корпусі з'єднаннях, а також забезпечений стійким охолопатрона дженням ВІДМІННІСТЬ конструкції полягає в тому, що наСказане дозволяє вважати, що заявлене техрізна гільза виконана у вигляді циліндричної прунічне рішення дешевше від відомого на 20 30%, жини, яка одночасно є вкладишем лампи в патроні має підвищену функціональну надійність і довговіта надійним боковим контактом за рахунок уклачніше ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
