Співполімерна самотвердіюча композиція

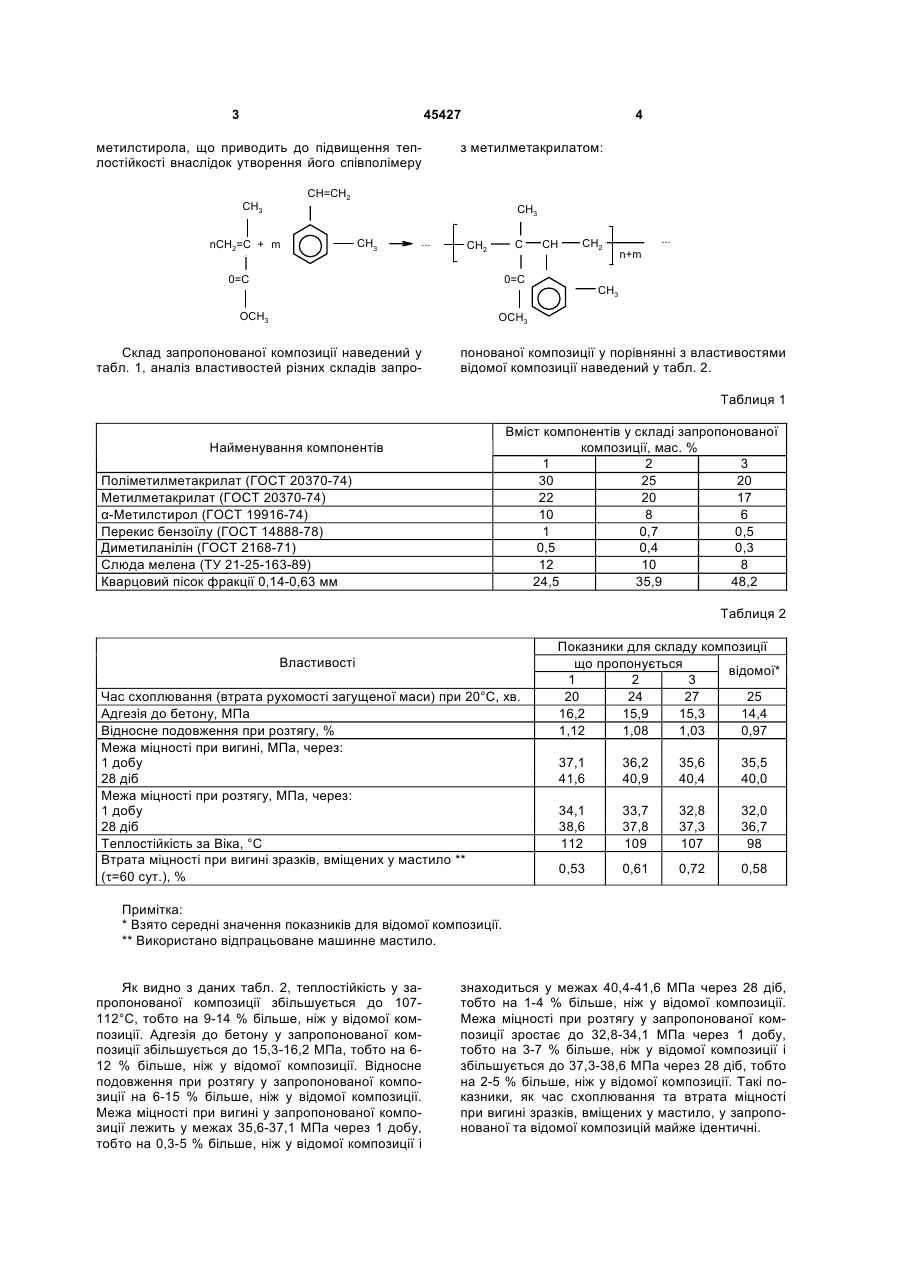

Співполімерна самотвердіюча композиція, що включає поліметилметакрилат, метилметакрилат, 3 45427 метилстирола, що приводить до підвищення теплостійкості внаслідок утворення його співполімеру 4 з метилметакрилатом: CH=CH2 CH3 CH3 nCH2=C + m CH3 ... ... C CH2 0=C CH CH2 0=C OCH3 ... n+m CH3 OCH3 Склад запропонованої композиції наведений у табл. 1, аналіз властивостей різних складів запро понованої композиції у порівнянні з властивостями відомої композиції наведений у табл. 2. Таблиця 1 Вміст компонентів у складі запропонованої композиції, мас. % 1 2 3 30 25 20 22 20 17 10 8 6 1 0,7 0,5 0,5 0,4 0,3 12 10 8 24,5 35,9 48,2 Найменування компонентів Поліметилметакрилат (ГОСТ 20370-74) Метилметакрилат (ГОСТ 20370-74) α-Метилстирол (ГОСТ 19916-74) Перекис бензоїлу (ГОСТ 14888-78) Диметиланілін (ГОСТ 2168-71) Слюда мелена (ТУ 21-25-163-89) Кварцовий пісок фракції 0,14-0,63 мм Таблиця 2 Властивості Час схоплювання (втрата рухомості загущеної маси) при 20°С, хв. Адгезія до бетону, МПа Відносне подовження при розтягу, % Межа міцності при вигині, МПа, через: 1 добу 28 діб Межа міцності при розтягу, МПа, через: 1 добу 28 діб Теплостійкість за Віка, °С Втрата міцності при вигині зразків, вміщених у мастило ** (τ=60 сут.), % Показники для складу композиції що пропонується відомої* 1 2 3 20 24 27 25 16,2 15,9 15,3 14,4 1,12 1,08 1,03 0,97 37,1 41,6 36,2 40,9 35,6 40,4 35,5 40,0 34,1 38,6 112 33,7 37,8 109 32,8 37,3 107 32,0 36,7 98 0,53 0,61 0,72 0,58 Примітка: * Взято середні значення показників для відомої композиції. ** Використано відпрацьоване машинне мастило. Як видно з даних табл. 2, теплостійкість у запропонованої композиції збільшується до 107112°С, тобто на 9-14 % більше, ніж у відомої композиції. Адгезія до бетону у запропонованої композиції збільшується до 15,3-16,2 МПа, тобто на 612 % більше, ніж у відомої композиції. Відносне подовження при розтягу у запропонованої композиції на 6-15 % більше, ніж у відомої композиції. Межа міцності при вигині у запропонованої композиції лежить у межах 35,6-37,1 МПа через 1 добу, тобто на 0,3-5 % більше, ніж у відомої композиції і знаходиться у межах 40,4-41,6 МПа через 28 діб, тобто на 1-4 % більше, ніж у відомої композиції. Межа міцності при розтягу у запропонованої композиції зростає до 32,8-34,1 МПа через 1 добу, тобто на 3-7 % більше, ніж у відомої композиції і збільшується до 37,3-38,6 МПа через 28 діб, тобто на 2-5 % більше, ніж у відомої композиції. Такі показники, як час схоплювання та втрата міцності при вигині зразків, вміщених у мастило, у запропонованої та відомої композицій майже ідентичні. 5 45427 Прикладом конкретного виконання запропонованого технічного рішення є така технологія приготування сумішей 1-3 (табл. 1) запропонованої композиції. Поліметилметакрилат ретельно змішують з перекисом бензоїлу, меленою слюдою (товщина помолу відповідає масовій частці залишку не більше 8 % на сітці № 005 за ГОСТом 6613-86) і кварцовим піском до одержання однорідної сипкої маси. Окремо змішують метилметакрилат, αметилстирол та диметиланілін. Перед укладанням співполімерної самотвердіючої композиції в отвір під анкерний болт або в омонолічуваний шов до сипких компонентів додають рідкі компоненти, ретельно змішують і залишають суміш на 5-20 хв. (залежно від температури оточуючого середови Комп’ютерна верстка Л.Литвиненко 6 ща, з підвищенням якої життєздатність композиції зменшується) для набухання і розчинення порошку поліметилметакрилату з утворенням в'язкої маси. Укладання самотвердіючої композиції роблять при температурі оточуючого середовища не нижче 0°С. Повне твердіння композиції завершується протягом 4-24 годин, причому за добу композиція набирає близько 90 % своєї максимальної міцності. Таким чином, запропоноване технічне рішення забезпечує підвищення теплостійкості співполімерної самотвердіючої композиції, що приводить до збільшення надійності та довговічності клейових анкерних з'єднань, які експлуатують у термічно напружених середовищах, наприклад в прокатних станах металургійних підприємств. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
