Плужний корпус

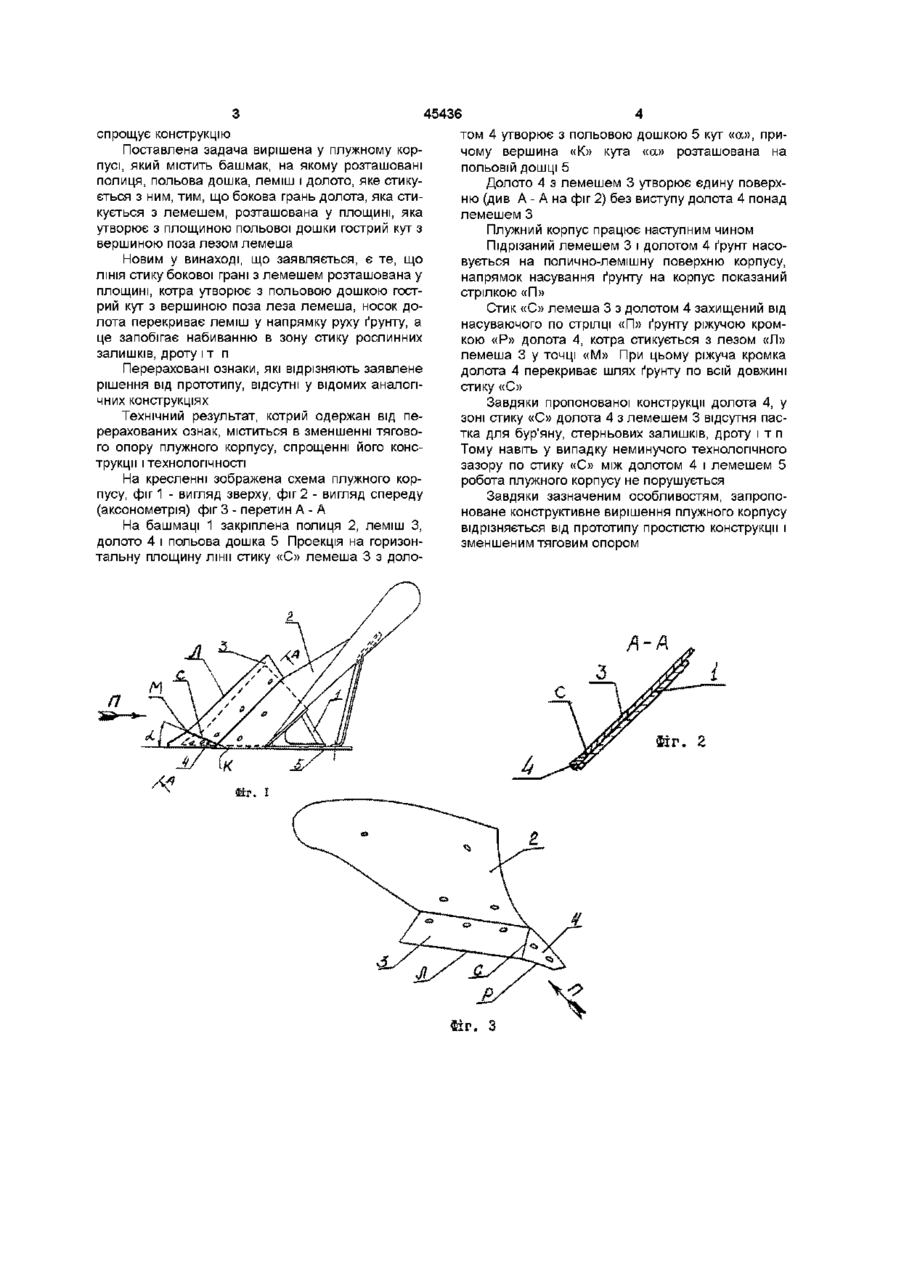

Плужний корпус, який містить башмак, на якому розташовані полиця, польова дошка, леміш і долото, котре стикується з ним, який відрізняється тим, що бокова грань долота, яка стикується з лемешем, розташована у площині, яка утворює з площиною польової дошки гострий кут з вершиною поза лезом лемеша Винахід стосується сільськогосподарського машинобудування, зокрема плуга ВІДОМІ плужні корпуси, які містять закріплені на башмаці полицю, польову дошку і леміш зі змінним долотом У багатьох плугах долото накладається на лицьову поверхню лемеша (накладне долото) і прикріплюється болтами, котрими з'єднуються долото з лемешем, або також і з башмаком Так улаштовані, наприклад, плужні корпуса вітчизняних плугів до каменистого ґрунту серії ПГЦ (ВАТ «Одесасільмаш»), або фірми «Kverneland» (копія проспекту 1997р додається), котрі можуть бути прийняті в якості аналогів У аналогах долото плужного корпуса уявляє собою зігнуту пластину, в якої бокові грані паралельні напрямку руху плужного корпуса, тобто польовій дошці Проте, у аналогах з-за виступання долота понад поверхнею лемеша і полиці утворюється сходинка (як би «мертва зона») для рухомої скиби ґрунту, що звеличує тяговий опір плужного корпуса Для усунення вказаних дефектів деякі фірми, наприклад, фірма «Kverneland», (копія проспекту 1996р додається) змінне долото розміщує у спеціальну вм'ятину у лемеші, що ускладнює і здорожує конструкцію лемеша та ослаблює МІЦНІСТЬ носка лемеша Найближчим є плужний корпус фірми «Lemken» (копія проспекту 1996р додається) Корпус містить башмак, на якому розташовані полиця, польова дошка, леміш і долото, котре стикується з ним Для оптимізацм тягового опору плужного корпусу закріплює долото на башмаці, розташувавши його таким чином, щоб поверхні полиці, лемеша і долота були суцільними (без виступів і западин) Бокові грані долота паралельні польовій дошці, стична з лемешем бокова грань скошена приблизно під 45 і накриває також скошену під 45 бокову грань лемеша (стик нахлистом) Дане рішення обране прототипом Прототип збігається з плужним корпусом, що заявляється у тому, що має слідуючи СПІЛЬНІ ознаки башмак, полиця, польова дошка, леміш, долото, полиця, польова дошка, леміш і долото розташовані на башмаці, долото стикується з лемешем Але у плужному корпусі за прототипом технологічно неможливо виконати беззазирним стик долота і леза лемеша З-за зазору між лезом лемеша і долотом утворюється пастка, в яку набиваються бур'яни, дріт, рослинні залишки, котрі важко вилучити і котрі, у свою чергу, звеличують тяговий опір плужного корпусу (Належно відзначити, що у плужних корпусах з накладним долотом така пастка для бур'яну відсутня, тобто носок долота накриває зверху лезо лемеша і влаштована нижче за нього) В основу винаходу поставлена задача у плужному корпусі шляхом зміни форми долота запобігти потрапляння бур'яну у стик між лезом лемеша і долота, що знижує тяговий опір плужного корпусу і о (О СО Ю 45436 том 4 утворює з польовою дошкою 5 кут «а», приспрощує конструкцію чому вершина «К» кута «а» розташована на Поставлена задача вирішена у плужному корпольовій дошці 5 пусі, який містить башмак, на якому розташовані полиця, польова дошка, леміш і долото, яке стикуДолото 4 з лемешем 3 утворює єдину поверхється з ним, тим, що бокова грань долота, яка стиню (див А - А на фіг 2) без виступу долота 4 понад кується з лемешем, розташована у площині, яка лемешем З утворює з площиною польової дошки гострий кут з Плужний корпус працює наступним чином вершиною поза лезом лемеша Підрізаний лемешем 3 і долотом 4 ґрунт насоНовим у винаході, що заявляється, є те, що вується на полично-лемішну поверхню корпусу, ЛІНІЯ стику бокової грані з лемешем розташована у напрямок насування ґрунту на корпус показаний площині, котра утворює з польовою дошкою гостстрілкою «П» рий кут з вершиною поза леза лемеша, носок доСтик «С» лемеша 3 з долотом 4 захищений від лота перекриває леміш у напрямку руху ґрунту, а насуваючого по стрілці «П» ґрунту ріжучою кромце запобігає набиванню в зону стику рослинних кою «Р» долота 4, котра стикується з лезом «Л» залишків, дроту і т п лемеша 3 у точці «М» При цьому ріжуча кромка Перераховані ознаки, які відрізняють заявлене долота 4 перекриває шлях ґрунту по всій довжині рішення від прототипу, відсутні у відомих аналогістику «С» чних конструкціях Завдяки пропонованої конструкції долота 4, у Технічний результат, котрий одержан від пезоні стику «С» долота 4 з лемешем 3 відсутня пасрерахованих ознак, міститься в зменшенні тяговотка для бур'яну, стерньових залишків, дроту і т п го опору плужного корпусу, спрощенні його консТому навіть у випадку неминучого технологічного трукції і технологічності зазору по стику «С» між долотом 4 і лемешем 5 На кресленні зображена схема плужного корробота плужного корпусу не порушується пусу, фіг 1 - вигляд зверху, фіг 2 - вигляд спереду Завдяки зазначеним особливостям, запропо(аксонометрія) фіг 3 - перетин А - А новане конструктивне вирішення плужного корпусу На башмаці 1 закріплена полиця 2, леміш З, відрізняється від прототипу простістю конструкції і долото 4 і польова дошка 5 Проекція на горизонзменшеним тяговим опором тальну площину лінії стику «С» лемеша 3 з доло Фіг. 2 л/ Ск trr. 45436 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
