Обтуратор

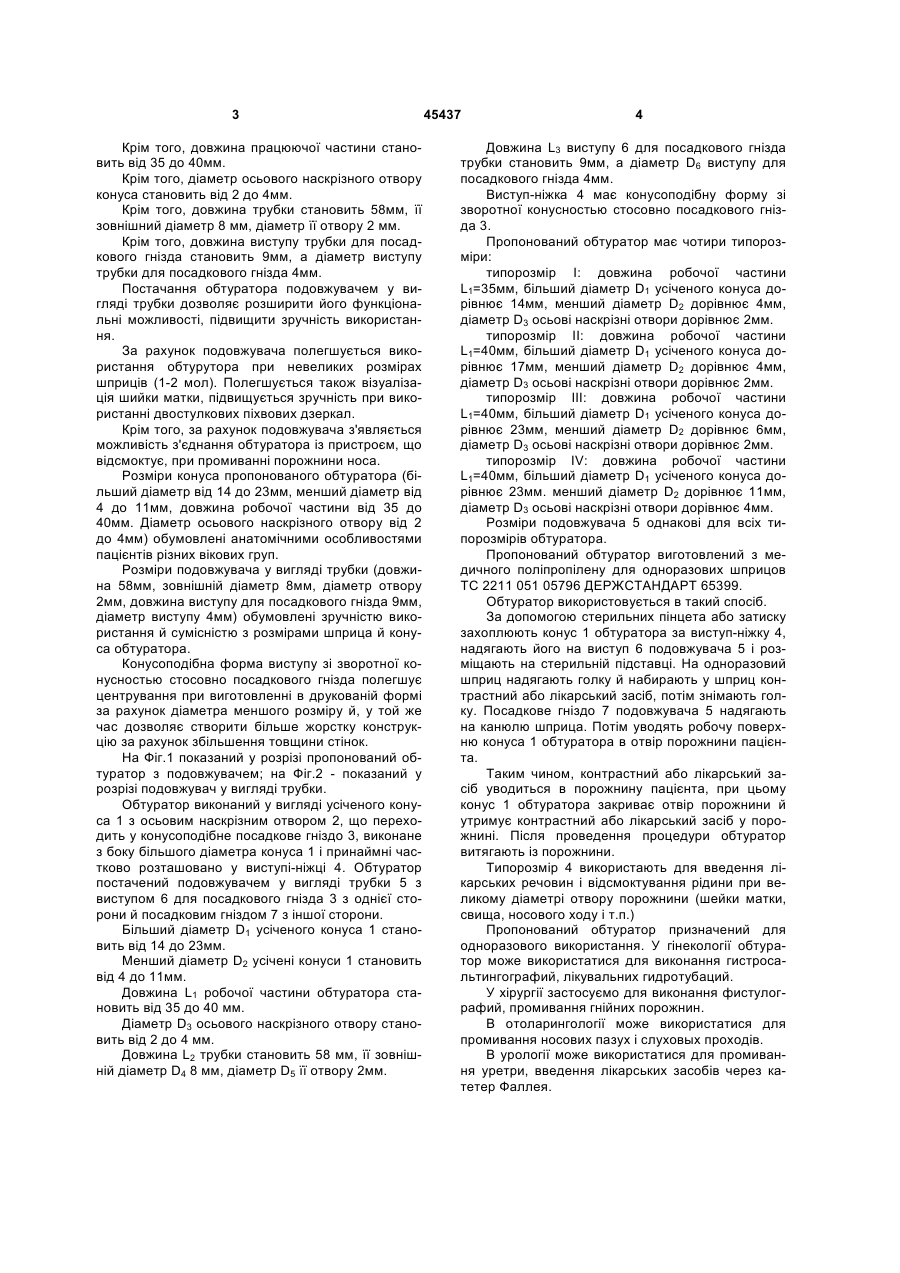

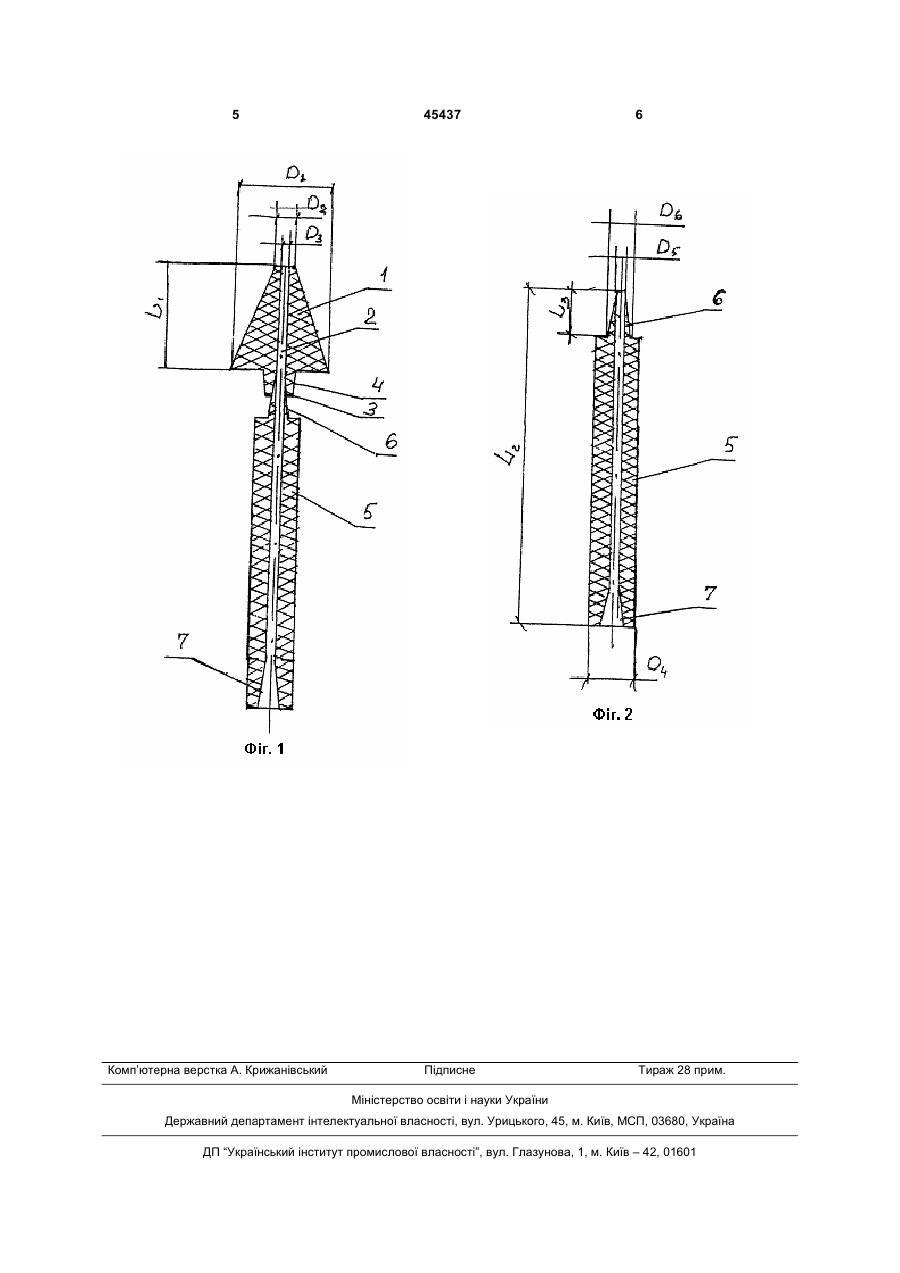

1. Обтуратор, що виконаний у вигляді зрізаного конуса з осьовим наскрізним отвором, що переходить у конусоподібне посадкове гніздо, виконане з боку більшого діаметра конуса й принаймні частково розташоване у виступі-ніжці, який відрізняється тим, що оснащений подовжувачем у вигляді трубки з виступом для посадкового гнізда конуса з однієї сторони й посадковим гніздом з іншої сторони. U 1 3 Крім того, довжина працюючої частини становить від 35 до 40мм. Крім того, діаметр осьового наскрізного отвору конуса становить від 2 до 4мм. Крім того, довжина трубки становить 58мм, її зовнішний діаметр 8 мм, діаметр її отвору 2 мм. Крім того, довжина виступу трубки для посадкового гнізда становить 9мм, а діаметр виступу трубки для посадкового гнізда 4мм. Постачання обтуратора подовжувачем у вигляді трубки дозволяє розширити його функціональні можливості, підвищити зручність використання. За рахунок подовжувача полегшується використання обтурутора при невеликих розмірах шприців (1-2 мол). Полегшується також візуалізація шийки матки, підвищується зручність при використанні двостулкових піхвових дзеркал. Крім того, за рахунок подовжувача з'являється можливість з'єднання обтуратора із пристроєм, що відсмоктує, при промиванні порожнини носа. Розміри конуса пропонованого обтуратора (більший діаметр від 14 до 23мм, менший діаметр від 4 до 11мм, довжина робочої частини від 35 до 40мм. Діаметр осьового наскрізного отвору від 2 до 4мм) обумовлені анатомічними особливостями пацієнтів різних вікових груп. Розміри подовжувача у вигляді трубки (довжина 58мм, зовнішній діаметр 8мм, діаметр отвору 2мм, довжина виступу для посадкового гнізда 9мм, діаметр виступу 4мм) обумовлені зручністю використання й сумісністю з розмірами шприца й конуса обтуратора. Конусоподібна форма виступу зі зворотної конусностью стосовно посадкового гнізда полегшує центрування при виготовленні в друкованій формі за рахунок діаметра меншого розміру й, у той же час дозволяє створити більше жорстку конструкцію за рахунок збільшення товщини стінок. На Фіг.1 показаний у розрізі пропонований обтуратор з подовжувачем; на Фіг.2 - показаний у розрізі подовжувач у вигляді трубки. Обтуратор виконаний у вигляді усіченого конуса 1 з осьовим наскрізним отвором 2, що переходить у конусоподібне посадкове гніздо 3, виконане з боку більшого діаметра конуса 1 і принаймні частково розташовано у виступі-ніжці 4. Обтуратор постачений подовжувачем у вигляді трубки 5 з виступом 6 для посадкового гнізда 3 з однієї сторони й посадковим гніздом 7 з іншої сторони. Більший діаметр D1 усіченого конуса 1 становить від 14 до 23мм. Менший діаметр D2 усічені конуси 1 становить від 4 до 11мм. Довжина L1 робочої частини обтуратора становить від 35 до 40 мм. Діаметр D3 осьового наскрізного отвору становить від 2 до 4 мм. Довжина L2 трубки становить 58 мм, її зовнішній діаметр D4 8 мм, діаметр D5 її отвору 2мм. 45437 4 Довжина L3 виступу 6 для посадкового гнізда трубки становить 9мм, а діаметр D6 виступу для посадкового гнізда 4мм. Виступ-ніжка 4 має конусоподібну форму зі зворотної конусностью стосовно посадкового гнізда 3. Пропонований обтуратор має чотири типорозміри: типорозмір І: довжина робочої частини L1=35мм, більший діаметр D1 усіченого конуса дорівнює 14мм, менший діаметр D2 дорівнює 4мм, діаметр D3 осьові наскрізні отвори дорівнює 2мм. типорозмір II: довжина робочої частини L1=40мм, більший діаметр D1 усіченого конуса дорівнює 17мм, менший діаметр D2 дорівнює 4мм, діаметр D3 осьові наскрізні отвори дорівнює 2мм. типорозмір III: довжина робочої частини L1=40мм, більший діаметр D1 усіченого конуса дорівнює 23мм, менший діаметр D2 дорівнює 6мм, діаметр D3 осьові наскрізні отвори дорівнює 2мм. типорозмір IV: довжина робочої частини L1=40мм, більший діаметр D1 усіченого конуса дорівнює 23мм. менший діаметр D2 дорівнює 11мм, діаметр D3 осьові наскрізні отвори дорівнює 4мм. Розміри подовжувача 5 однакові для всіх типорозмірів обтуратора. Пропонований обтуратор виготовлений з медичного поліпропілену для одноразових шприцов ТС 2211 051 05796 ДЕРЖСТАНДАРТ 65399. Обтуратор використовується в такий спосіб. За допомогою стерильних пінцета або затиску захоплюють конус 1 обтуратора за виступ-ніжку 4, надягають його на виступ 6 подовжувача 5 і розміщають на стерильній підставці. На одноразовий шприц надягають голку й набирають у шприц контрастний або лікарський засіб, потім знімають голку. Посадкове гніздо 7 подовжувача 5 надягають на канюлю шприца. Потім уводять робочу поверхню конуса 1 обтуратора в отвір порожнини пацієнта. Таким чином, контрастний або лікарський засіб уводиться в порожнину пацієнта, при цьому конус 1 обтуратора закриває отвір порожнини й утримує контрастний або лікарський засіб у порожнині. Після проведення процедури обтуратор витягають із порожнини. Типорозмір 4 використають для введення лікарських речовин і відсмоктування рідини при великому діаметрі отвору порожнини (шейки матки, свища, носового ходу і т.п.) Пропонований обтуратор призначений для одноразового використання. У гінекології обтуратор може використатися для виконання гистросальтингографий, лікувальних гидротубаций. У хірургії застосуємо для виконання фистулографий, промивання гнійних порожнин. В отоларингології може використатися для промивання носових пазух і слуховых проходів. В урології може використатися для промивання уретри, введення лікарських засобів через катетер Фаллея. 5 Комп’ютерна верстка А. Крижанівський 45437 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
