Пристрій для закріплення різногабаритних вантажів на платформі транспортного засобу та спосіб його фіксації
Номер патенту: 60251
Опубліковано: 15.09.2003
Автори: Байраченко Олена Іванівна, Бердников Станіслав Миколайович, Головко Олександр Вікторович, Демченко Олег Викторович
Формула / Реферат
1. Пристрій для закріплення різногабаритних вантажів на платформі транспортного засобу, який містить вертикальні напрямні, з'єднані гнучким зв'язком, охоплюючим напрямні елементи, та замок закріплення гнучкого зв'язку, який відрізняється тим, що замок має основу у вигляді барабана, утримуючого кінець гнучкого зв'язку, при цьому барабан обертається ручним способом за допомогою не менше ніж чотирьох радіальних рукояток, які складають з барабаном одне ціле, причому сусідні рукоятки утворюють між собою однакові центральні кути, також будь-яка пара діаметрально розташованих рукояток має фіксуватися.
2. Спосіб фіксації пристрою за п. 1 для закріплення різногабаритних вантажів на платформі транспортного засобу шляхом фіксації поворотного гака чи поворотної рукоятки від повертання за допомогою скоби, який відрізняється тим, що у ролі поворотного гака або поворотної рукоятки використовується барабан з якнайменше чотирма радіальними рукоятками, рівномірно розташованими через однакові центральні кути, який фіксується за допомогою глухих скоб, які притискують пару діаметрально розташованих рукояток.
Текст

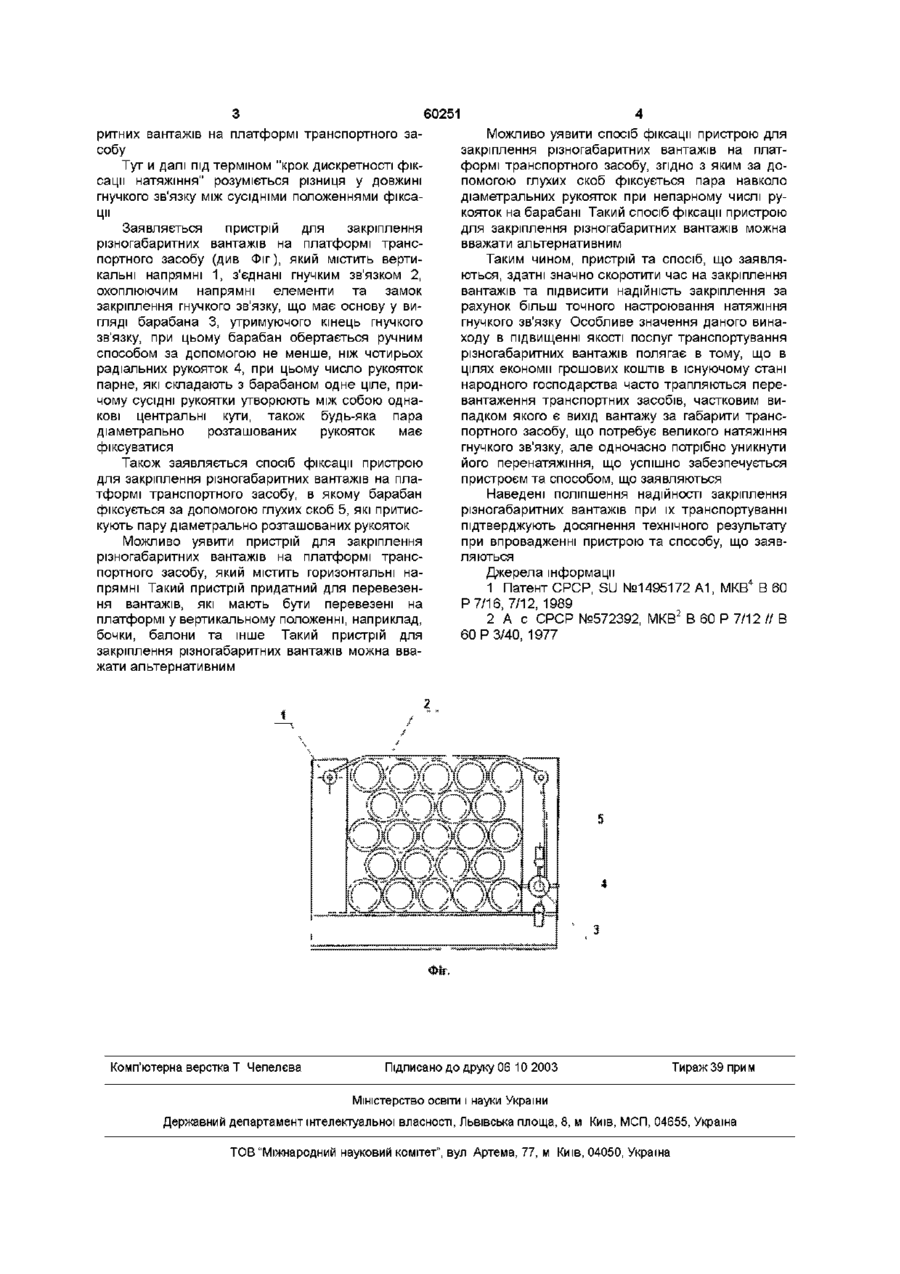

1 Пристрій для закріплення різногабаритних вантажів на платформі транспортного засобу, який містить вертикальні напрямні, з'єднані гнучким зв'язком, охоплюючим напрямні елементи, та замок закріплення гнучкого зв'язку, який відрізняється тим, що замок має основу у вигляді барабана, утримуючого кінець гнучкого зв'язку, при цьому барабан обертається ручним способом за допомогою не менше ніж чотирьох радіальних Винахід стосується до області транспортування різногабаритних, насамперед, довгомірних вантажів на платформах транспортних засобів, наприклад, лісу, труб, прокату, та може бути використаний при рішенні транспортних задач перевезення різногабаритних, у тому числі позагабаритних вантажів Відомий пристрій для закріплення довгомірного вантажу [1] на транспортному засобі, що містить нижню плиту, жорстко закріплену на транспортному засобі, верхню плиту, яка з'єднана з вантажем, причому плити виконані з оберненими одна до одної вгнутими криволінійними поверхнями, між якими розташовано тіло качіння, та гнучки оболонки, заповнені в'язкою рідиною, при цьому гнучкі оболонки виконані тороідними Недоліком описаного пристрою є той факт, що він призначений для перевезення звуженої номенклатури вантажів, насамперед, для перевезення залізобетонних будівельних конструкцій, які зазвичай мають правильну форму, при перевезенні іншого роду довгомірних збірних вантажів він має недостатню експлуатаційну надійність Відомий пристрій [2] для утримання вантажу на платформі транспортного засобу, обраний як рукояток, які складають з барабаном одне ціле, причому сусідні рукоятки утворюють між собою однакові центральні кути, також будь-яка пара діаметрально розташованих рукояток має фіксуватися 2 Спосіб фіксації пристрою за п 1 для закріплення різногабаритних вантажів на платформі транспортного засобу шляхом фіксації поворотного гака чи поворотної рукоятки від повертання за допомогою скоби, який відрізняється тим, що у ролі поворотного гака або поворотної рукоятки використовується барабан з якнайменше чотирма радіальними рукоятками, рівномірно розташованими через однакові центральні кути, який фіксується за допомогою глухих скоб, які притискують пару діаметрально розташованих рукояток прототип, що містить стояки, які з єднані гнучким зв'язком, який охоплює напрямні елементи і замок для закріплення гнучкого зв'язку, причому замок виконаний у вигляді встановленого на стояку Гподібного поворотного гака, який взаємодіє з бабкою, утвореною на КІНЦІ гнучкого зв'язку і відкидної скоби для фіксації гака від повертання способом, який обрано як прототип Недоліком описаного пристрою є той факт, що Г-подібний гак має обмежений хід та фіксується в одній точці, що надто ускладнює задачу досягнення одночасної фіксації та необхідного натяжіння гнучкого зв'язку через надто великий крок дискретності фіксації натяжіння Недоліком описаного способу фіксації є той факт, що фіксація Г-подібного гака можлива тільки в одній точці кола, яке описує вільний кінець поворотного гака, що створює надто великий крок дискретності фіксації натяжіння, що, як наслідок, ускладнює задачу досягнення одночасної фіксації та необхідного натяжіння гнучкого зв'язку В основу винаходу поставлена задача зберігання часу на закріплення вантажу та підвищення експлуатаційної надійності закріплення різногаба ю о (О 60251 ритних вантажів на платформі транспортного засобу Тут и далі під терміном "крок дискретності фіксації натяжіння" розуміється різниця у довжині гнучкого зв'язку між сусідніми положеннями фіксації Заявляється пристрій для закріплення різногабаритних вантажів на платформі транспортного засобу (див Фіг), ЯКИЙ МІСТИТЬ верти кальні напрямні 1, з'єднані гнучким зв'язком 2, охоплюючим напрямні елементи та замок закріплення гнучкого зв'язку, що має основу у вигляді барабана 3, утримуючого кінець гнучкого зв'язку, при цьому барабан обертається ручним способом за допомогою не менше, ніж чотирьох радіальних рукояток 4, при цьому число рукояток парне, які складають з барабаном одне ціле, причому сусідні рукоятки утворюють між собою однакові центральні кути, також будь-яка пара діаметрально розташованих рукояток має фіксуватися Також заявляється спосіб фіксації пристрою для закріплення різногабаритних вантажів на платформі транспортного засобу, в якому барабан фіксується за допомогою глухих скоб 5, які притискують пару діаметрально розташованих рукояток Можливо уявити пристрій для закріплення різногабаритних вантажів на платформі транспортного засобу, який містить горизонтальні напрямні Такий пристрій придатний для перевезення вантажів, які мають бути перевезені на платформі у вертикальному положенні, наприклад, бочки, балони та інше Такий пристрій для закріплення різногабаритних вантажів можна вважати альтернативним Комп'ютерна верстка Т Чепелєва Можливо уявити спосіб фіксації пристрою для закріплення різногабаритних вантажів на платформі транспортного засобу, згідно з яким за допомогою глухих скоб фіксується пара навколо діаметральних рукояток при непарному числі рукояток на барабані Такий спосіб фіксації пристрою для закріплення різногабаритних вантажів можна вважати альтернативним Таким чином, пристрій та спосіб, що заявляються, здатні значно скоротити час на закріплення вантажів та підвисити надійність закріплення за рахунок більш точного настроювання натяжіння гнучкого зв'язку Особливе значення даного винаходу в підвищенні якості послуг транспортування різногабаритних вантажів полягає в тому, що в цілях економії грошових коштів в існуючому стані народного господарства часто трапляються перевантаження транспортних засобів, частковим випадком якого є вихід вантажу за габарити транспортного засобу, що потребує великого натяжіння гнучкого зв'язку, але одночасно потрібно уникнути його перенатяжіння, що успішно забезпечується пристроєм та способом, що заявляються Наведені поліпшення надійності закріплення різногабаритних вантажів при їх транспортуванні підтверджують досягнення технічного результату при впровадженні пристрою та способу, що заявляються Джерела інформації 1 Патент СРСР, SU №1495172 А1, МКВ4 В 60 Р7/16, 7/12, 1989 2 А с СРСР №572392, МКВ2 В 60 Р 7/12 // В 60 Р 3/40, 1977 Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for fastening loads of different dimensions on platform of a vehicle and method of its fixation
Назва патенту російськоюУстройство для крепления разногабаритных грузов на платформе транспортного средства и способ его фиксации
