Станція передавально-приймальна мітріс

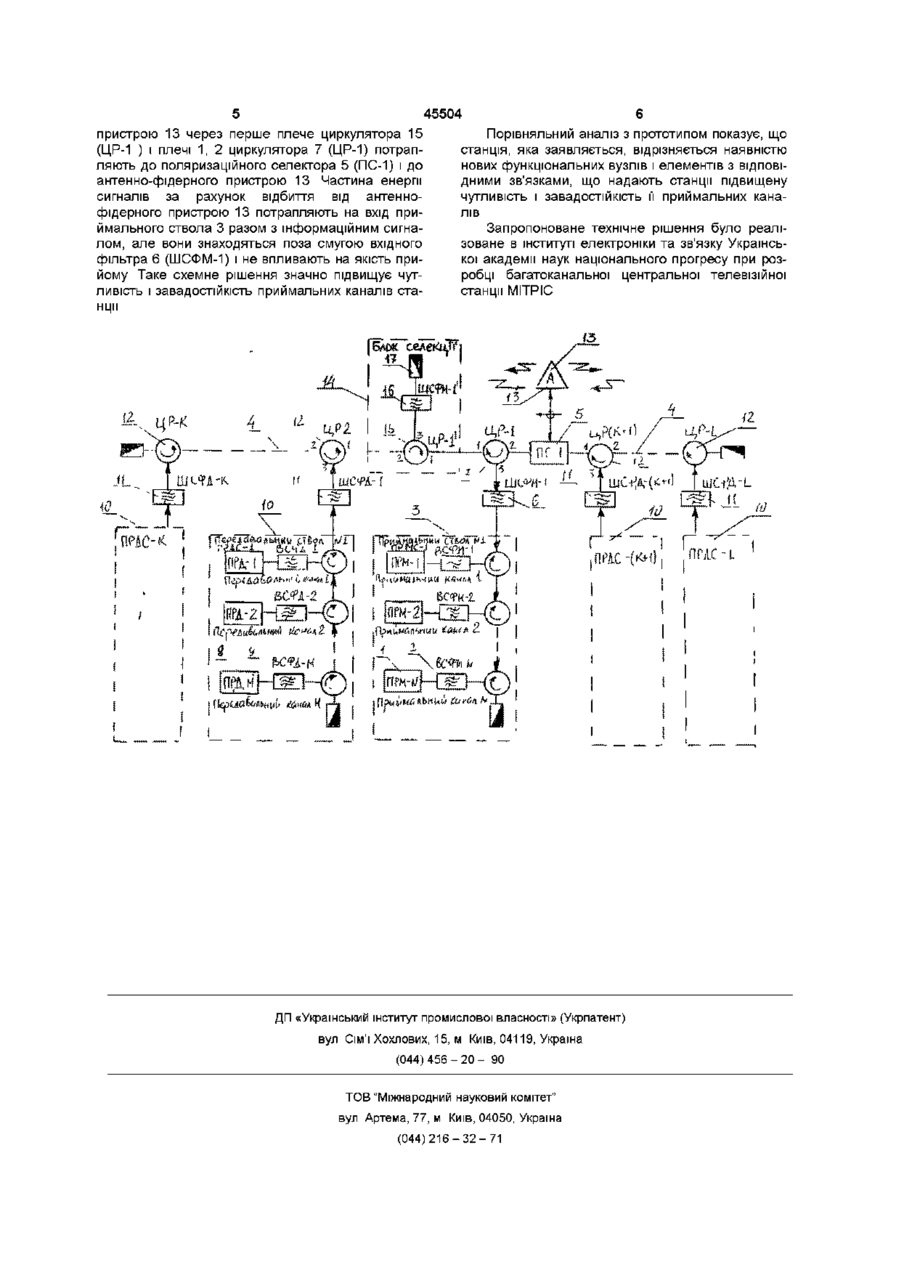

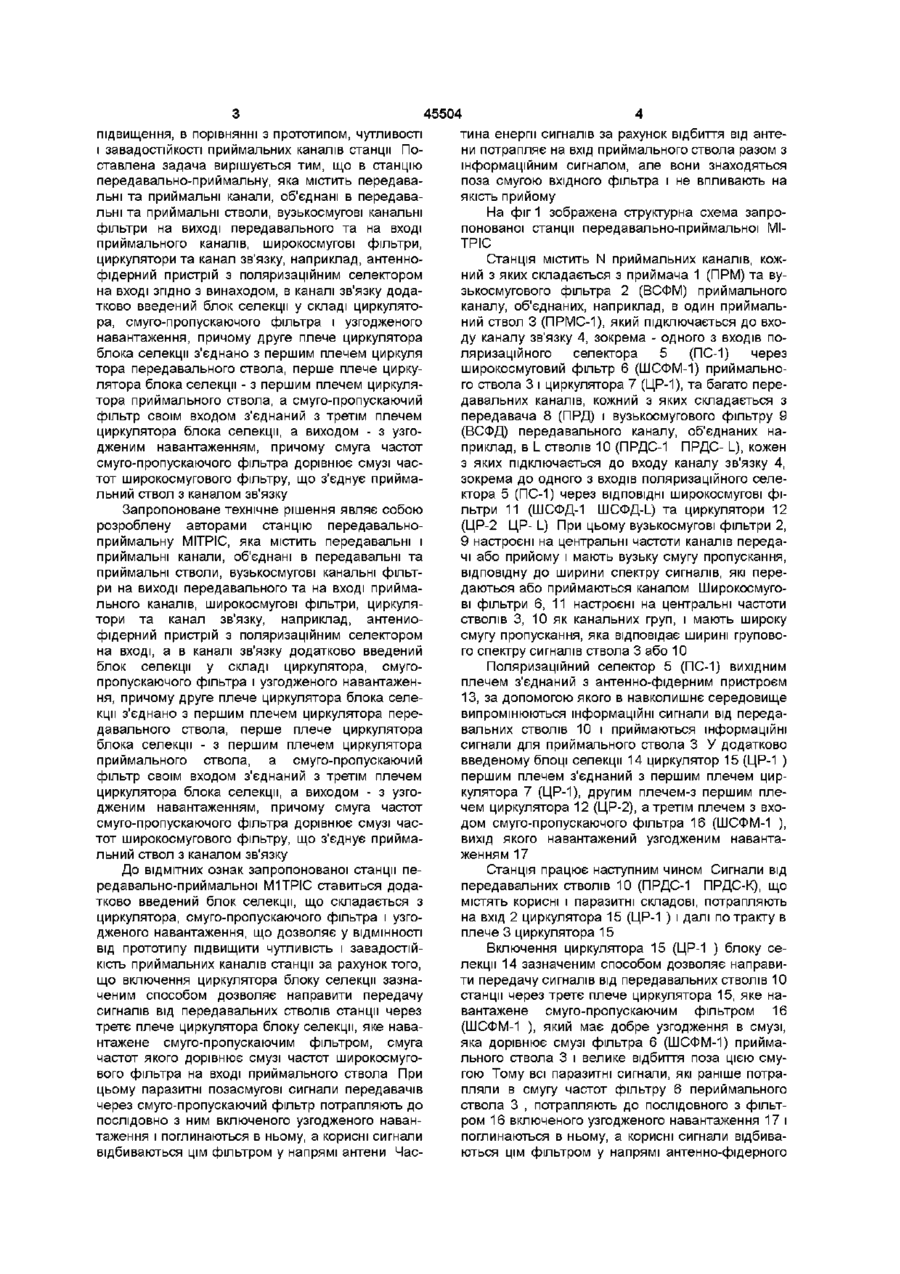

Станція передавально-приймальна МІТРІС, яка містить передавальні і приймальні канали, об'єднані в передавальні і приймальні стволи, вузькосмугові канальні фільтри на виході передавального та на вході приймального каналів, широко смугові фільтри, циркулятори та канал зв'язку, наприклад, антенно-фідерний пристрій з поляризаційним селектором на вході в канал зв'язку, яка відрізняється тим, що в канал зв'язку додатково введений блок селекції у складі циркулятора, смугопропускного фільтра і узгодженого навантаження, причому друге плече циркулятора блока селекції з'єднано з першим плечем циркулятора передавального ствола, перше плече циркулятора блока селекції - з першим плечем циркулятора приймального ствола, а смугопропускний фільтр своїм входом з'єднаний з третім плечем циркулятора блока селекції, а виходом - з узгодженим навантаженням, причому смуга частот смугопропускного фільтра дорівнює смузі частот широкосмугового фільтра, що з'єднує приймальний ствол з каналом зв'язку О Винахід має відношення до спеціальної мікрохвильової техніки, наприклад, до багатоканальних станцій мікрохвильових телерадюінформаційних мереж типу МІТРІС Відома станція передавальна і/або приймальна, наприклад, телевізійна (Патент України №26888 МПК Н04М 7/08, Н01Р 1/213, 1999 р), яка містить передавальні і/або приймальні канали, вузькосмугові канальні фільтри на виході передавального та на вході приймального каналів, широкосмугові фільтри, циркулятори та канал зв'язку, наприклад, антенно - фідерний пристрій з поляризаційним селектором на вході, де передавальні і/або приймальні канали об'єднані в стволи за допомогою вузькосмугових канальних фільтрів і циркуляторів, а стволи приєднані до каналу зв'язку за допомогою широкосмугових фільтрів і циркуляторів, причому КІЛЬКІСТЬ пліч циркуляторів від останнього передавача або приймача в будь-якому стволі до входу каналу зв'язку мінімальна Ця станція є прототипом запропонованого технічного рішення, вона здатна об'єднувати багато передавальних і/або приймальних каналів із забезпеченням вихідної потужності передавальних та чутливості приймальних каналів у заданих межах, але вона має свої недоліки недостатня чутливість і завадостійкість приймальних каналів станції в зв'язку з тим, що кожний передавач, який входить до складу передавального ствола, випромінює корисний сигнал, який знаходиться в смугах визначених вузькосмуговими фільтрами, які встановлені на виходах передавачів і побічні позасмугові сигнали В зв'язку з тим, що кожна реальна антена має остаточний КСХН (коефіцієнт стоячий хвилі напруги), частина корисного і паразитного (позасмугового) сигналів відображається і потрапляє на входи приймальних каналів Корисні сигнали передавачів відображаються приймальними вузькосмуговими фільтрами, а паразитні потрапляють в смугу пропускання вхідних фільтрів, впливають на чутливі ВХІДНІ каскади підсилювачів приймачів, зменшують їх чутливість або роблять неможливим прийом інформаційного сигналу, причому цей вплив тим більше, чим більше передавальних каналів в станції Тому реалізація приймальних стволів у складі багатоканальних передавальноприймальних систем, як це здійснюється у прототипі, значно обмежена, а ІНОДІ І практично неможлива В основу даного винаходу поставлена задача О ю ю 45504 тина енергії сигналів за рахунок відбиття від антепідвищення, в порівнянні з прототипом, чутливості ни потрапляє на вхід приймального ствола разом з і завадостійкості приймальних каналів станції Поінформаційним сигналом, але вони знаходяться ставлена задача вирішується тим, що в станцію поза смугою вхідного фільтра і не впливають на передавально-приймальну, яка містить передаваякість прийому льні та приймальні канали, об'єднані в передавальні та приймальні стволи, вузькосмугові канальні На фіг 1 зображена структурна схема запрофільтри на виході передавального та на вході понованої станції передавально-приймальної МІприймального каналів, широкосмугові фільтри, ТРІС циркулятори та канал зв'язку, наприклад, антенноСтанція містить N приймальних каналів, кожфідерний пристрій з поляризаційним селектором ний з яких складається з приймача 1 (ПРМ) та вуна вході згідно з винаходом, в каналі зв'язку додазькосмугового фільтра 2 (ВСФМ) приймального тково введений блок селекції у складі циркулятоканалу, об'єднаних, наприклад, в один приймальра, смуго-пропускаючого фільтра і узгодженого ний ствол З (ПРМС-1), який підключається до вхонавантаження, причому друге плече циркулятора ду каналу зв'язку 4, зокрема - одного з входів поблока селекції з'єднано з першим плечем циркуля ляризаційного селектора 5 (ПС-1) через тора передавального ствола, перше плече циркуширокосмуговий фільтр 6 (ШСФМ-1) приймальнолятора блока селекції - з першим плечем циркуляго ствола 3 і циркулятора 7 (ЦР-1), та багато перетора приймального ствола, а смуго-пропускаючий давальних каналів, кожний з яких складається з фільтр своїм входом з'єднаний з третім плечем передавача 8 (ПРД) і вузькосмугового фільтру 9 циркулятора блока селекції, а виходом - з узго(ВСФД) передавального каналу, об'єднаних надженим навантаженням, причому смуга частот приклад, в L стволів 10 (ПРДС-1 ПРДС- L), кожен смуго-пропускаючого фільтра дорівнює смузі часз яких підключається до входу каналу зв'язку 4, тот широкосмугового фільтру, що з'єднує приймазокрема до одного з входів поляризаційного селельний ствол з каналом зв'язку ктора 5 (ПС-1) через ВІДПОВІДНІ широкосмугові фільтри 11 (ШСФД-1 ШСФД-L) та циркулятори 12 Запропоноване технічне рішення являє собою (ЦР-2 ЦР- L) При цьому вузькосмугові фільтри 2, розроблену авторами станцію передавально9 настроєні на центральні частоти каналів передаприймальну МІТРІС, яка містить передавальні і чі або прийому і мають вузьку смугу пропускання, приймальні канали, об'єднані в передавальні та відповідну до ширини спектру сигналів, які переприймальні стволи, вузькосмугові канальні фільтдаються або приймаються каналом Широкосмугори на виході передавального та на вході приймаві фільтри 6, 11 настроєні на центральні частоти льного каналів, широкосмугові фільтри, циркулястволів 3, 10 як канальних груп, і мають широку тори та канал зв'язку, наприклад, антениосмугу пропускання, яка відповідає ширині груповофідерний пристрій з поляризаційним селектором го спектру сигналів ствола 3 або 10 на вході, а в каналі зв'язку додатково введений блок селекції у складі циркулятора, смугопропускаючого фільтра і узгодженого навантаження, причому друге плече циркулятора блока селекції з'єднано з першим плечем циркулятора передавального ствола, перше плече циркулятора блока селекції - з першим плечем циркулятора приймального ствола, а смуго-пропускаючий фільтр своїм входом з'єднаний з третім плечем циркулятора блока селекції, а виходом - з узгодженим навантаженням, причому смуга частот смуго-пропускаючого фільтра дорівнює смузі частот широкосмугового фільтру, що з'єднує приймальний ствол з каналом зв'язку До ВІДМІТНИХ ознак запропонованої станції передавально-приймальної М1ТРІС ставиться додатково введений блок селекції, що складається з циркулятора, смуго-пропускаючого фільтра і узгодженого навантаження, що дозволяє у ВІДМІННОСТІ ВІД прототипу підвищити чутливість і завадостійкість приймальних каналів станції за рахунок того, що включення циркулятора блоку селекції зазначеним способом дозволяє направити передачу сигналів від передавальних стволів станції через третє плече циркулятора блоку селекції, яке навантажене смуго-пропускаючим фільтром, смуга частот якого дорівнює смузі частот широкосмугового фільтра на вході приймального ствола При цьому паразитні позасмугові сигнали передавачів через смуго-пропускаючий фільтр потрапляють до послідовно з ним включеного узгодженого навантаження і поглинаються в ньому, а корисні сигнали відбиваються цім фільтром у напрямі антени Час Поляризаційний селектор 5 (ПС-1) вихідним плечем з'єднаний з антенно-фідерним пристроєм 13, за допомогою якого в навколишнє середовище випромінюються інформаційні сигнали від передавальних стволів 10 і приймаються інформаційні сигнали для приймального ствола З У додатково введеному блоці селекції 14 циркулятор 15 (ЦР-1 ) першим плечем з'єднаний з першим плечем циркулятора 7 (ЦР-1), другим плечем-з першим плечем циркулятора 12 (ЦР-2), а третім плечем з входом смуго-пропускаючого фільтра 16 (ШСФМ-1 ), вихід якого навантажений узгодженим навантаженням 17 Станція працює наступним чином Сигнали від передавальних стволів 10 (ПРДС-1 ПРДС-К), що містять корисні і паразитні складові, потрапляють на вхід 2 циркулятора 15 (ЦР-1 ) і далі по тракту в плече 3 циркулятора 15 Включення циркулятора 15 (ЦР-1 ) блоку селекції 14 зазначеним способом дозволяє направити передачу сигналів від передавальних стволів 10 станції через третє плече циркулятора 15, яке навантажене смуго-пропускаючим фільтром 16 (ШСФМ-1 ), який має добре узгодження в смузі, яка дорівнює смузі фільтра 6 (ШСФМ-1) приймального ствола 3 і велике відбиття поза цією смугою Тому всі паразитні сигнали, які раніше потрапляли в смугу частот фільтру 6 периймального ствола 3 , потрапляють до послідовного з фільтром 16 включеного узгодженого навантаження 17 і поглинаються в ньому, а корисні сигнали відбиваються цім фільтром у напрямі антенно-фідерного 45504 пристрою 13 через перше плече циркулятора 15 Порівняльний аналіз з прототипом показує, що (ЦР-1 ) і плечі 1, 2 циркулятора 7 (ЦР-1) потрапстанція, яка заявляється, відрізняється наявністю ляють до поляризаційного селектора 5 (ПС-1) і до нових функціональних вузлів і елементів з ВІДПОВІантенно-фідерного пристрою 13 Частина енергії ДНИМИ зв'язками, що надають станції підвищену сигналів за рахунок відбиття від антенночутливість і завадостійкість її приймальних канафідерного пристрою 13 потрапляють на вхід прилів ймального ствола 3 разом з інформаційним сигнаЗапропоноване технічне рішення було реалілом, але вони знаходяться поза смугою вхідного зоване в інституті електроніки та зв'язку Українсьфільтра 6 (ШСФМ-1) і не впливають на якість прикої академії наук національного прогресу при розйому Таке схемне рішення значно підвищує чутробці багатоканальної центральної телевізійної ливість і завадостійкість приймальних каналів стастанції МІТРІС нції a defus&o ЙЬНЙЦ а бел гуд с - І &СЧА і , ррДгТ}—ІЖ> і і ^ї- і f? m 9 [ПРДЙ і—t"^ і—(г' ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
