Формула / Реферат

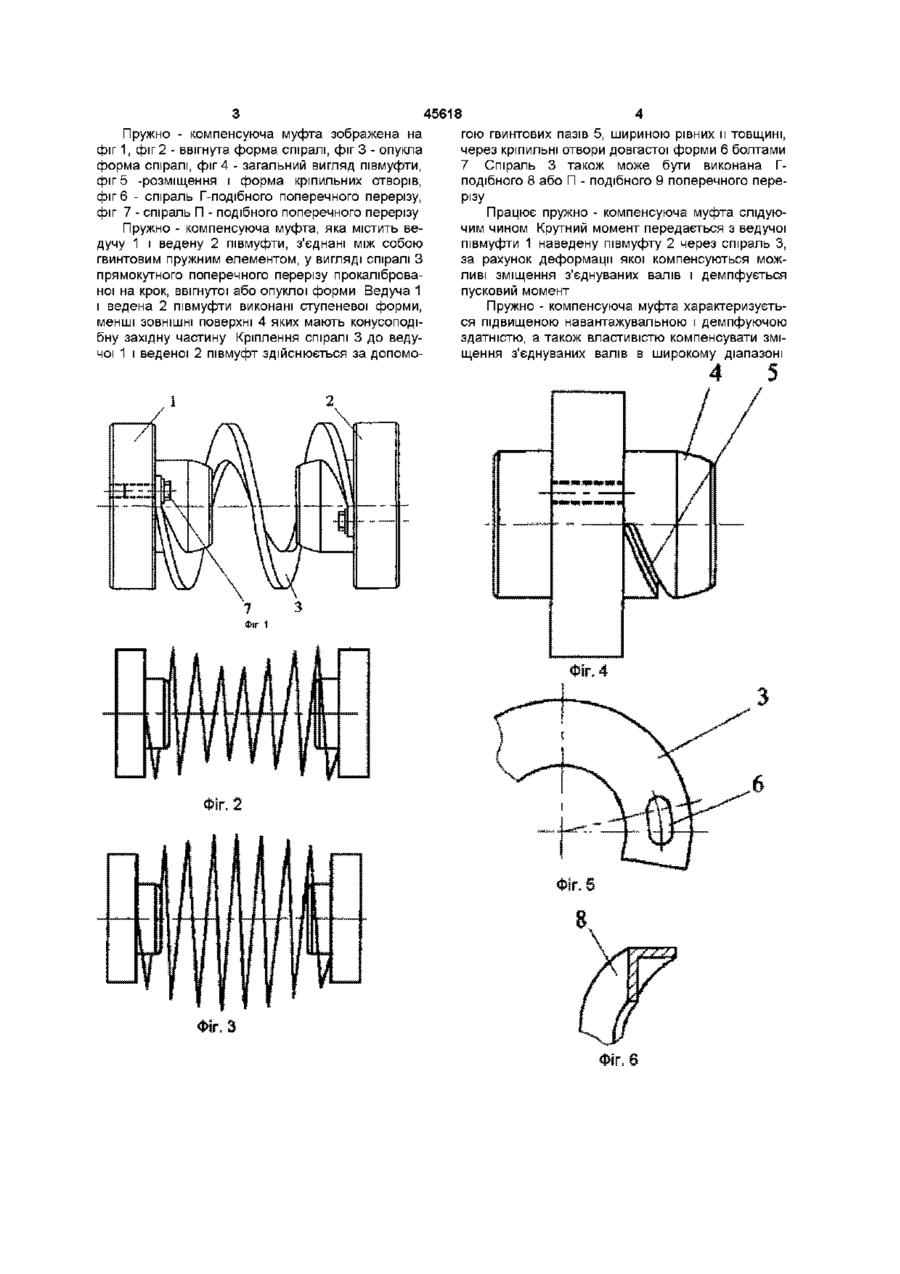

1. Пружно-компенсуюча муфта, яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом, яка відрізняється тим, що гвинтовий пружний елемент, виконаний у вигляді спіралі прямокутного поперечного перерізу, прокаліброваної на крок, ввігнутої або опуклої форми, ведуча і ведена півмуфти виконані ступеневої форми, менші зовнішні поверхні яких мають конусоподібну вхідну частину і гвинтові пази, які шириною рівні товщині спіралі, кріпильні отвори спіралі виконано подовженої форми, а на її поверхні виконані отвори.

2. Пружно-компенсуюча муфта, яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом, яка відрізняється тим, що гвинтовий пружний елемент, виконаний у вигляді спіралі Г-подібного поперечного перерізу, прокаліброваної на крок, ввігнутої або опуклої форми, ведуча і ведена півмуфти виконані ступеневої форми, менші зовнішні поверхні яких мають конусоподібну вхідну частину і гвинтові пази, які шириною рівні товщині спіралі, кріпильні отвори спіралі виконано подовженої форми, а на її поверхні виконані отвори.

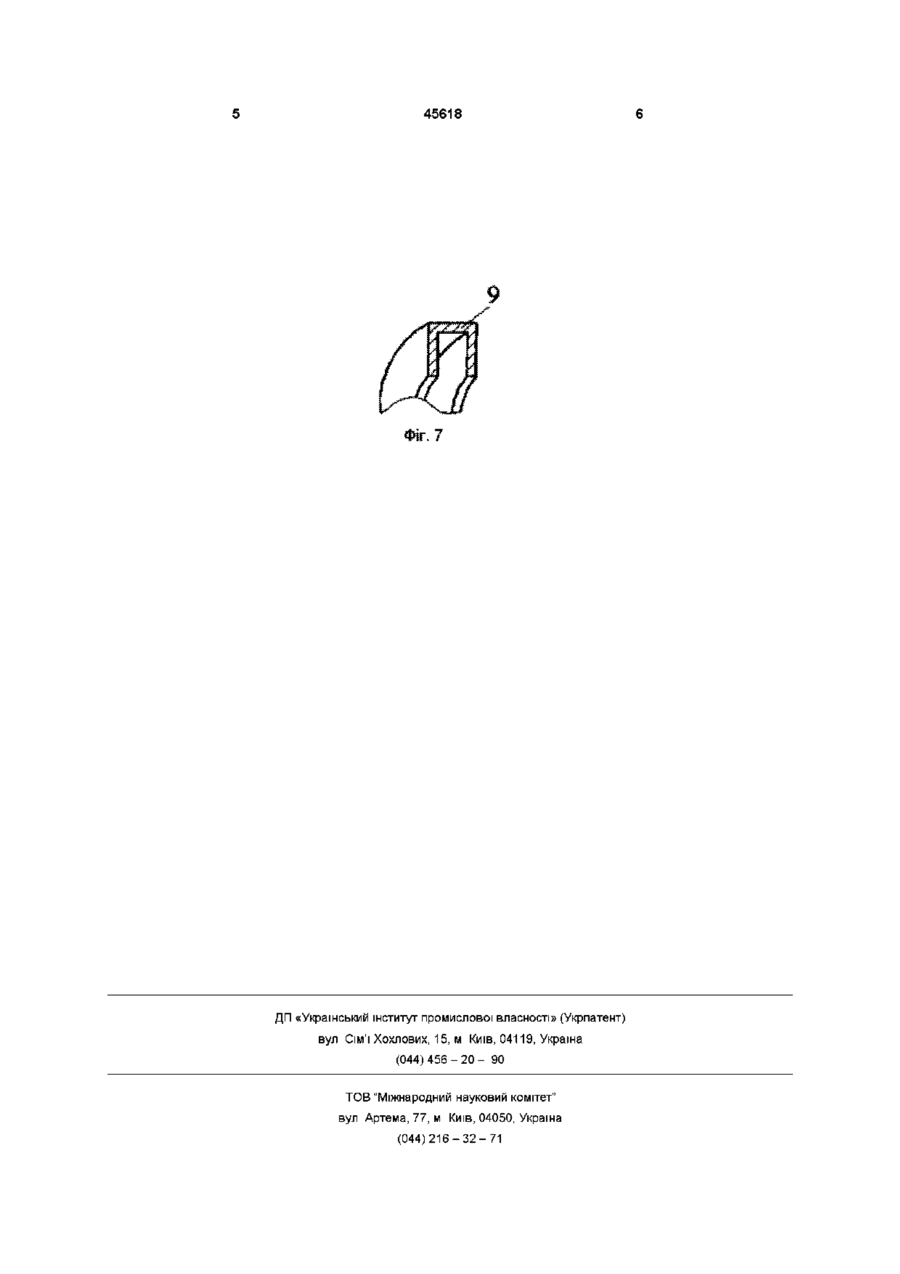

3. Пружно-компенсуюча муфта, яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом, яка відрізняється тим, що гвинтовий пружний елемент, виконаний у вигляді спіралі П-подібного поперечного перерізу, прокаліброваної на крок, ввігнутої або опуклої форми, ведуча і ведена півмуфти виконані ступеневої форми, менші зовнішні поверхні яких мають конусоподібну вхідну частину і гвинтові пази, які шириною рівні товщині спіралі, кріпильні отвори спіралі виконано подовженої форми, а на її поверхні виконані отвори.

Текст

1 Пружно-компенсуюча муфта, яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом, яка відрізняється тим, що гвинтовий пружний елемент, виконаний у вигляді спіралі прямокутного поперечного перерізу, прокаліброваної на крок, ввігнутої або опуклої форми, ведуча і ведена півмуфти виконані ступеневої форми, менші ЗОВНІШНІ поверхні яких мають конусоподібну вхідну частину і гвинтові пази, які шириною рівні товщині спіралі, кріпильні отвори спіралі виконано подовженої форми, а на її поверхні виконані отвори 2 Пружно-компенсуюча муфта, яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом, яка відрізняється тим, що гвинтовий пружний елемент, виконаний у вигляді спіралі Г-подібного поперечного перерізу, прокаліброваної на крок, ввігнутої або опуклої форми, ведуча і ведена півмуфти виконані ступеневої форми, менші ЗОВНІШНІ поверхні яких мають конусоподібну вхідну частину і гвинтові пази, які шириною рівні товщині спіралі, кріпильні отвори спіралі виконано подовженої форми, а на її поверхні виконані отвори З Пружно-компенсуюча муфта, яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом, яка відрізняється тим, що гвинтовий пружний елемент, виконаний у вигляді спіралі П-подібного поперечного перерізу, прокаліброваної на крок, ввігнутої або опуклої форми, ведуча і ведена півмуфти виконані ступеневої форми, менші ЗОВНІШНІ поверхні яких мають конусоподібну вхідну частину і гвинтові пази, які шириною рівні товщині спіралі, кріпильні отвори спіралі виконано подовженої форми, а на її поверхні виконані отвори 00 Винахід відноситься до галузі машинобудування і може бути застосований в приводах машин для компенсації зміщення валів і демпфування пускових моментів Відома пружно - компенсуюча муфта (Кн В С Поляков, И Д Барбаш, О А Ряховский Справочник по муфтам Л, Машиностроение, 1974, ст 84, рис III 24, муфта «Simpla-mmiflex»), яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом Недоліком такої муфти є недостатня компенсаційна здатність і тертя між витками пружного елемента, що приводить до його швидкого спрацювання Також відома пружно - компенсуюча муфта (А С СРСР №490964, М ЮІ F16 d 3/72, Бюл №41, 1975), яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом До недоліків такої муфти відноситься мала на (О ватажувальна здатність і велика ймовірність поламки гвинтового пружного елемента В основу винаходу покладена задача покращення експлуатаційних характеристик муфти, а саме підвищення навантажувальної здатності і компенсуючих властивостей Поставлена задача досягається за рахунок того, що у пружно - компенсуючи муфті, яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом, який виконаний у вигляді спіралі прямокутного поперечного перерізу прокаліброваної на крок, ввігнутої або опуклої форми, ведуча і ведена півмуфти виконані ступеневої форми, менші ЗОВНІШНІ поверхні яких мають конусоподібну західну частину і гвинтові пази, які шириною рівні товщині спіралі, а по кінцях спіралі виконано кріпильні отвори довгастої форми, також спіраль виконується Г-подібного або П - подібного поперечного перерізу ю Пружно - компенсуюча муфта зображена на фіг 1, фіг 2 - ввігнута форма спіралі, фіг 3 - опукла форма спіралі, фіг 4 - загальний вигляд півмуфти, фіг 5 -розміщення і форма кріпильних отворів, фіг 6 - спіраль Г-подібного поперечного перерізу, фіг 7 - спіраль П - подібного поперечного перерізу Пружно - компенсуюча муфта, яка містить ведучу 1 і ведену 2 півмуфти, з'єднані між собою гвинтовим пружним елементом, у вигляді спіралі З прямокутного поперечного перерізу прокаліброваної на крок, ввігнутої або опуклої форми Ведуча 1 і ведена 2 півмуфти виконані ступеневої форми, менші ЗОВНІШНІ поверхні 4 яких мають конусоподібну західну частину Кріплення спіралі 3 до ведучої 1 і веденої 2 півмуфт здійснюється за допомо 45618 гою гвинтових пазів 5, шириною рівних и товщині, через кріпильні отвори довгастої форми 6 болтами 7 Спіраль 3 також може бути виконана Гподібного 8 або П - подібного 9 поперечного перерізу Працює пружно - компенсуюча муфта слідуючим чином Крутний момент передається з ведучої півмуфти 1 наведену півмуфту 2 через спіраль З, за рахунок деформації якої компенсуються можливі зміщення з'єднуваних валів і демпфується пусковий момент Пружно - компенсуюча муфта характеризується підвищеною навантажувальною і демпфуючою здатністю, а також властивістю компенсувати зміщення з'єднуваних валів в широкому діапазоні 45618 «Г, ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Автори англійською

Komar Roman Vasyliovych, Hevko Ivan Bohdanovych, Leschuk Roman Yaroslavovych

Автори російською

Комар Роман Васильевич, Гевко Иван Богданович, Лещук Роман Ярославович

МПК / Мітки

МПК: F16D 3/50

Мітки: муфта, варіанти, пружно-компенсуюча
