Конвектор для обігріву побутових приміщень

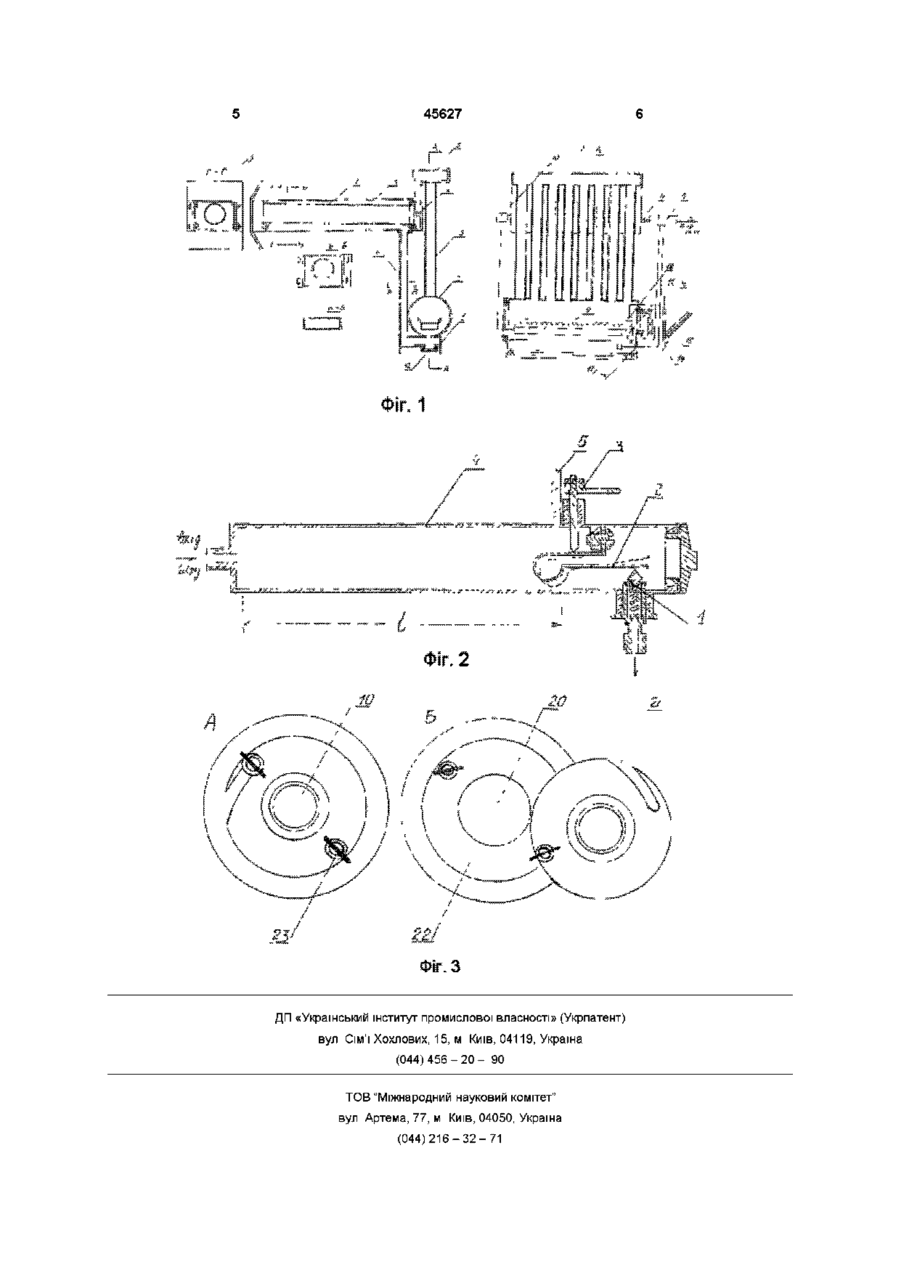

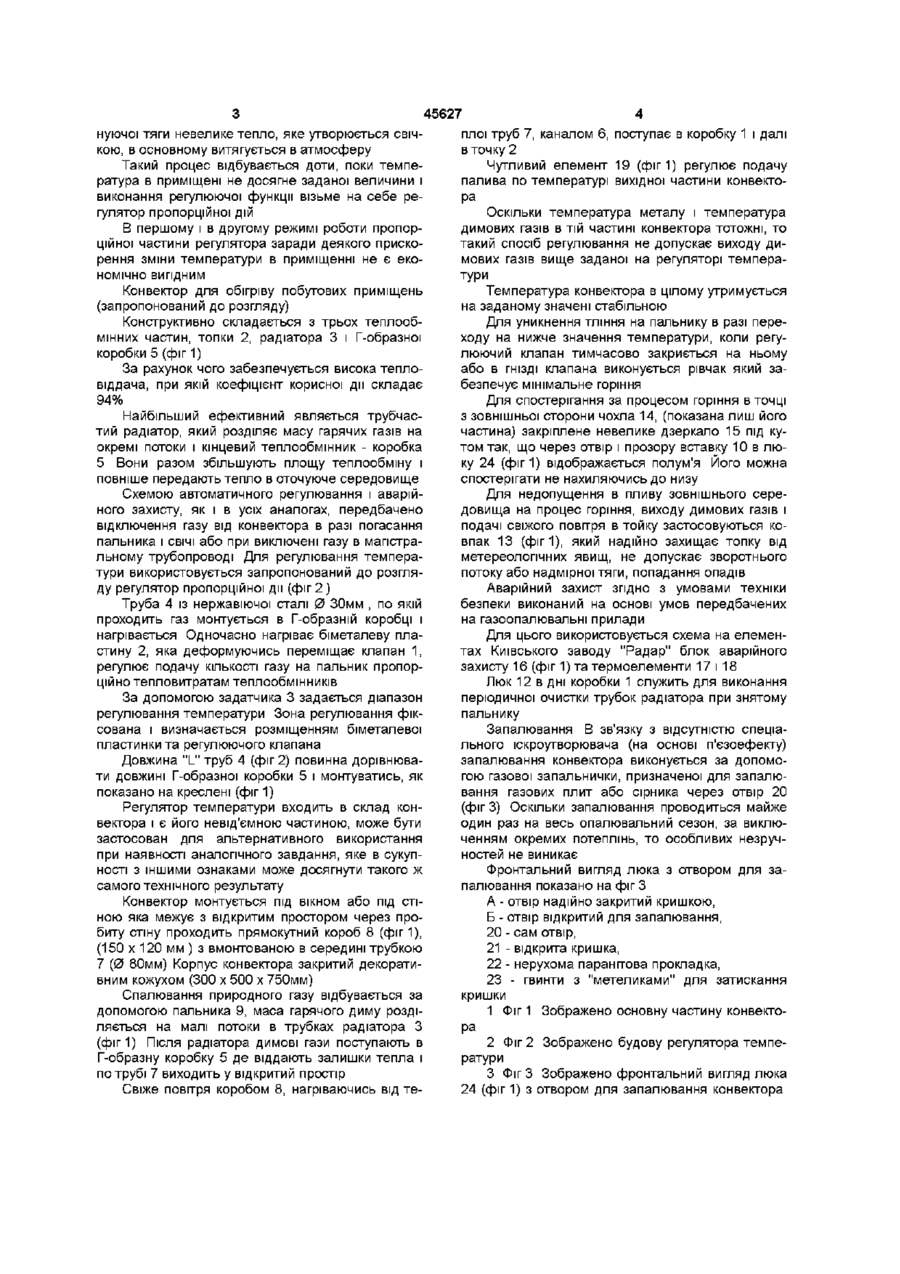

Конвеїсгор для обігріву побутових приміщень, який містить теплообмінник, систему виводу димових газів, систему підведення повітря в топку, пальник, свічу, терморегулятор, захисний ковпак, люк для спостереження за процесом горіння, який відрізняється тим, що теплообмінник виконано у вигляді трубчатого радіатора, застосовано терморегулятор пропорційної дії, захисний ковпак, який прикриває канали для подачі повітря та виводу димових газів виконано суцільним, конвектор додатково оснащено Г-подібною коробкою, а люк для спостереження за процесом горіння - дзеркальцем Надзвичайно актуальним питанням в енергетиці є енергозберігаючі технології Одним із енергомістських витрат теплової енергії є опалювання житлових та промислових приміщень Останнім досягненням конвективного способу опалювання приміщень застосовуються газо опалювальні пристрої Дані про ВІДОМОСТІ найбільш близьких аналогів до запропонованого винаходу використано технічні описи трьох найближчих конвективних опалювальних пристрої Конвектор Угорської фірми "LAMPAKT" Теплообмінник складається з двох штампованих частин (з'єднаних між собою за допомогою зварювання ), утворює прямокутно плоску коробку Оскільки висота теплообмінника 600 мм , і в нижній частині його розміщена свічка запалювання, захисний термоелемент та пальник то шлях загальної маси димових газів досить малий Не все тепло використовується для обігріву Температура продуктів згоряння при виході в повітря становить 250°С Цей показник характеризує причину низької економічності Як наслідок коефіцієнт корисної дії дорівнює 80% Для ведення відпрацьованих газів і подачі свіжого повітря через стінку з приміщення на вулицю, виготовлена система "труба в трубі" Апарат конвективний опалювальний ужгородського заводу "Конвектор" Україна, типу АКОГ-212СП Виготовляється з імпортних деталей Конструктивно нагадує конвектор Угорської фірми "LAMPAPT" Проте коефіцієнт корисної дії дещо вищий і становить 85% Подібно що це за рахунок зменшення газового навантаження Конвектор Угорської фірми "FEG" Складається з хвилястих литих із сірого чавуну ребер, які отворами в нижній частині з'єднані між собою утворюючи тошсу, в якій розміщено пальник , свічка запалювання і захисний термоелемент В даному разі теплообмінник ділить димові гази на окремі потоки в ребрах, збільшує площу теплопередачі, краще використовує тепло для обігріву оточуючого середовища Коефіцієнт корисної дм, при цьому складає 87% В усіх трьох описаних аналогах використовується автоматика системи EUPOSIT Яка забезпечує автоматичне регулювання температури, відключення подачі газу при погашені горіння в конвекторі або при відключенні газу в магістральному трубопроводі Регулятор температури виконаний із двох складових способів регулювання позиційного і пропорційного При виключенні конвектора або під час переходу на вищий температурний режим, спрацьовує позиційна частина регулятора, відбувається інтенсивне спалювання газу Скільки тепла при цьому виходить не використали в атмосферу, не контролюється При переході на нижчу температуру обігріву, основний пальник виключається, а за рахунок іс (О ю 45627 нуючої тяги невелике тепло, яке утворюється свічкою, в основному витягується в атмосферу Такий процес відбувається доти, поки температура в приміщені не досягне заданої величини і виконання регулюючої функції візьме на себе регулятор пропорційної дій В першому і в другому режимі роботи пропорційної частини регулятора заради деякого прискорення зміни температури в приміщенні не є економічно ВИГІДНИМ Конвектор для обігріву побутових приміщень (запропонований до розгляду) Конструктивно складається з трьох теплообмінних частин, топки 2, радіатора 3 і Г-образної коробки 5 (фіг 1) За рахунок чого забезпечується висока тепловіддача, при якій коефіцієнт корисної дії складає 94% Найбільший ефективний являється трубчастий радіатор, який розділяє масу гарячих газів на окремі потоки і кінцевий теплообмінник - коробка 5 Вони разом збільшують площу теплообміну і повніше передають тепло в оточуюче середовище Схемою автоматичного регулювання і аварійного захисту, як і в усіх аналогах, передбачено відключення газу від конвектора в разі погасання пальника і СВІЧІ або при виключені газу в магістральному трубопроводі Для регулювання температури використовується запропонований до розгляду регулятор пропорційної дії (фіг 2 ) Труба 4 із нержавіючої сталі 0 30мм , по якій проходить газ монтується в Г-образній коробці і нагрівається Одночасно нагріває біметалеву пластину 2, яка деформуючись переміщає клапан 1, регулює подачу КІЛЬКОСТІ газу на пальник пропорційно тепловитратам теплообмінників За допомогою задатчика 3 задається діапазон регулювання температури Зона регулювання фіксована і визначається розміщенням біметалевої пластинки та регулюючого клапана Довжина "L" труб 4 (фіг 2) повинна дорівнювати довжині Г-образної коробки 5 і монтуватись, як показано на креслені (фіг 1) Регулятор температури входить в склад конвектора і є його невід'ємною частиною, може бути застосован для альтернативного використання при наявності аналогічного завдання, яке в сукупності з іншими ознаками може досягнути такого ж самого технічного результату Конвектор монтується під вікном або під стіною яка межує з відкритим простором через пробиту стіну проходить прямокутний короб 8 (фиг 1), (150 х 120 мм ) з вмонтованою в середині трубкою 7 (0 80мм) Корпус конвектора закритий декоративним кожухом (300 х 500 х 750мм) Спалювання природного газу відбувається за допомогою пальника 9, маса гарячого диму розділяється на малі потоки в трубках радіатора З (фиг 1) Після радіатора димові гази поступають в Г-образну коробку 5 де віддають залишки тепла і по трубі 7 виходить у відкритий простір Свіже повітря коробом 8, нагріваючись від те плої труб 7, каналом 6, поступає в коробку 1 і далі в точку 2 Чутливий елемент 19 (фіг 1) регулює подачу палива по температурі вихідної частини конвектора Оскільки температура металу і температура димових газів в тій частині конвектора тотожні, то такий спосіб регулювання не допускає виходу димових газів вище заданої на регуляторі температури Температура конвектора в цілому утримується на заданому значені стабільною Для уникнення тління на пальнику в разі переходу на нижче значення температури, коли регулюючий клапан тимчасово закриється на ньому або в ГНІЗДІ клапана виконується рівчак який забезпечує мінімальне горіння Для спостерігання за процесом горіння в точці з зовнішньої сторони чохла 14, (показана лиш його частина) закріплене невелике дзеркало 15 під кутом так, що через отвір і прозору вставку 10 в люку 24 (фіг 1) відображається полум'я Його можна спостерігати не нахиляючись до низу Для недопущення в пливу зовнішнього середовища на процес горіння, виходу димових газів і подачі свіжого повітря в тойку застосовуються ковпак 13 (фіг1), який надійно захищає топку від метереолопчних явищ, не допускає зворотнього потоку або надмірної тяги, попадання опадів Аварійний захист згідно з умовами техніки безпеки виконаний на основі умов передбачених на газоопалювальні прилади Для цього використовується схема на елементах Київського заводу "Радар" блок аварійного захисту 16 (фіг 1) та термоелементи 17 і 18 Люк 12 в дні коробки 1 служить для виконання періодичної очистки трубок радіатора при знятому пальнику Запалювання В зв'язку з відсутністю спеціального іскроутворювача (на основі п'єзоефекту) запалювання конвектора виконується за допомогою газової запальнички, призначеної для запалювання газових плит або сірника через отвір 20 (фігЗ) Оскільки запалювання проводиться майже один раз на весь опалювальний сезон, за виключенням окремих потеплінь, то особливих незручностей не виникає Фронтальний вигляд люка з отвором для запалювання показано на фіг З А - отвір надійно закритий кришкою, Б - отвір відкритий для запалювання, 20 - сам отвір, 21 - відкрита кришка, 22 - нерухома паранітова прокладка, 23 - гвинти з "метеликами" для затискання кришки 1 Фіг 1 Зображено основну частину конвектора 2 Фіг 2 Зображено будову регулятора температури 3 Фіг 3 Зображено фронтальний вигляд люка 24 (фіг 1) з отвором для запалювання конвектора 45627 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
